Как поменять тачскрин на телефоне самому

Как заменить тачскрин на телефоне своими руками

Замена и настройка тачскрина на телефоне

Сенсорный тачскрин является самым уязвимым компонентом мобильного устройства. Даже если он случайно упадет с небольшой высоты, на дисплее сразу могут возникнуть трещины и царапины, а сенсор перестанет реагировать на команды. Самым очевидным решением является обратиться в сервисный центр.

Но за счёт того, что подобные услуги обойдутся недешево, лучше будет поменять тачскрин самостоятельно. Запчасти к мобильным устройствам сейчас продаются в свободном доступе. Необходимо чётко понимать, что любое самостоятельное вмешательство в смартфон может спровоцировать ухудшение поломки. В связи с этим, необходимо чётко придерживаться инструкций и грамотно оценивать свои ремонтные способности.

Что такое тачскрин?

Перед тем как приступить к замене тачскрина своими руками, необходимо чётко понимать, что собой представляет эта деталь и что вообще входит в экран мобильного телефона. В современном телефоне дисплей представлен в виде сборной конструкции, каждая из которых наслаивает предыдущую:

• матрица – панель, в которую входят жидкие кристаллы или светодиоды, подключается к плате при помощи шлейфа;
• тачскрин – является прозрачной сенсорной поверхностью, с внутренней стороны имеется токопроводящий материал, а с наружной олеофобное покрытие;
• защитное стекло – специальная противоударная панель, что способствует защите от механических повреждений.

Почему поломался тачскрин?

Как показывает статистика, причины поломки тачскрина в большинстве случаев связаны с механическими повреждениями. Телефон может или упасть с большой высоты, или на него сядут, или внутрь корпуса попадет вода. Среди самых распространенных причин можно отметить:

• загрязнение дисплея;
• окисление контактов возле шлейфа;
• неправильно наклееные защитные аксессуары;
• попадание внутрь корпуса воды;
• механические повреждения;
• резкие температурные перепады;
• нарушения программного обеспечения.

Самостоятельный ремонт тачскрина

Замена тачскрина своими руками является возможной, если под руками будут все необходимые инструменты. Чтобы поменять эту деталь понадобится приобрести новую сенсорную панель или тачскрин с дисплеем в сборе, несколько фигурных отверток, фен, ненужная пластиковая карта и пинцет.

Для того, чтобы качественно заменить тачскрин в мобильном устройстве необходимо строго придерживаться инструкций. В противоположном случае, неудачный ремонт только усугубит ситуацию.

1. Снять заднюю крышку смартфона.
2. Извлечь аккумулятор.
3. При помощи отвертки вывернуть все болты по периметру корпуса.
4. Вставить медиатор или обычную пластиковую карту между креплением корпуса и слегка поддеть его. Необходима не задвигать карту слишком глубоко, так как можно нанести вред внутренним составляющим телефона.
5. При помощи фена необходимо слегка разогреть клей, который используется для соединения тачскрина и матрицы. Температура нагрева не должна превышать 70-80 градусов. Существует и другой способ: завернуть телефон в полотенце и положить в теплое место. Важным моментом на этом этапе является не допустить перегрева дисплея и прочих компонентов телефона.
6. После прогрева клея, тачскрин должен отделиться от матрицы. Можно воспользоваться присоской, которая прикрепляется на дисплей, прижимается и таким образом отделяется тачскрин. Если клейкая основа плохо отходит, то его можно поддеть, используя канцелярский нож.
7. Очистить корпус от остатков клея.
8. Нанести клей тонким слоем и вмонтировать новый тачскрин.
9. Прижать и очистить от остатков клея.
10. Собрать корпус в одно целое и соединить с помощью болтов.

Источник: www.art-gsm.ru

Пошаговая замена тачскрина на телефоне

1. Диагностика поломки телефона
2. Замена тачскрина телефона HTC
3. Видео по замене тачскрина

Тачскрин (Touchscreen) с английского touch — прикасаться, трогать, и screen — экран. Дословно получаем что тачскрин — это экран, к которому прикасаются. Современные смартфоны уже нельзя себе представить без тачскрина. Для чего он нужен, это уже риторический вопрос.

В сегодняшней статье на примере HTC Mozart будет показана разборка телефона с последующей заменой тачика. Современные смартфоны представляют собой «тортик из блинчиков». Практически все они разбираются по одному принципу — слой за слоем. Прочитав эту статью, вы без труда сможете заменить тачскрин или дисплей на любом телефоне.

Диагностика поломки телефона перед заменой

Некоторые не понимают, что у них треснуло — дисплей, или тачскрин. Все очень просто. Если мы видим возле трещин черные или серые «чернильные» пятна — это однозначно разбит дисплей.

Если видите вот такую картинку — значит разбит тачскрин, так как не видно черных чернильных пятен.

Замена тачскрина телефона HTC своими руками

HTC Mozart —смартфон с ОС Windows. Здесь разбит тачскрин.

А вот наш новый тач, его мы будем вставлять вместо разбитого.

Приступаем к его разборке. Снимаем заднюю крышку, достаем батарею.

С помощью ковыряшки, аккуратно, без фанатизма, по периметру отщелкиваем защелки и снимаем крышку.

Отворачиваем все болты, которые видим.

Сдираем наклейку-паспорт телефона. Под ней видим коннектор, а в нем зажат шлейф.

Аккуратненько подымаем зажимку, которая зажимает шлейфик в коннекторе, и отцепляем шлейфик.

Снимаем заднюю крышку. Первый слой «торта» снят 🙂

Сбоку есть болтик, не забываем отвернуть его.

Где видно защелки, нужно их подковырнуть.

После того, как подковырнули все защелки, аккуратно снимаем среднюю часть телефона.

Сдергиваем защитные наклейки.

После того, как сняли плату, все говно, которое скопилось в телефоне, очищаем с помощью кисточки с мягким ворсом.

• Смотрите также, что делать, если в планшете выломали гнездо

Убираем дисплей, переворачиваете лицевой стороной верхнюю часть телефона и начинаем прожаривать в течение 5–6 минут феном при температуре 180–200 градусов лицевую часть по периметру. Это делается с целью, чтобы отделить тачик от телефона. Так как тачскрин сидит на клею, мы под воздействием небольшой температуры размягчим клей под ним и выдавим его с обратной стороны. Сборку осуществляем в обратном порядке.

Видео по замене тачскрина на телефоне:

Источник: tehnoobzor.com

Современные телефоны оборудованы сенсорными экранами, которые довольно хрупки и несомненно важны для работы. Ведь без работающего экрана вы не сможете сделать совершенно ничего. Но можно ли заменить тачскрин без замены дисплея? Этот вопрос волнует многих пользователей дорогих новинок, потому что ремонт очень часто стоит практически столько же, сколько и новая модель.

Из теории

Прежде чем начинать ремонт дисплея своего смартфона, нужно немного углубиться в теоретические познания, потому что современный смартфон – устройство, которое состоит из нескольких функциональных элементов. Основными тут выступают:
• Матрица – жидкокристаллическая панель, на которой формируется изображение из пикселей. Лицевая сторона оснащена стеклом, а изнаночная – корпусом из стали. Также тут прикрепляются шлейфы, которые подключаются к плате и другие мелкие элементы.

• Тачскрин – стеклянная панель, которая покрывает всю лицевую часть смартфона. Иногда матрица и тачскрин представляют собой цельную систему, что приводит при поломке к замене обеих панелей.

• Клавиши и рамки.

Как правильно заменить сенсорное стекло

Первым при падении всегда страдает тачскрин, а после чего возможна поломка и матрицы. Именно поэтому работники мастерских чаще всего прибегают к замене тачскрина, который иногда обходится дороже.

Замена сенсора будет происходить в следующем порядке:
• Разборка смартфона.

• Извлечение модуля из корпуса.

• Фиксация экрана и его прогрев.

• Отделение либо тачскрина, либо совместно с ним матрицы.

• Очистка от клея и пыли.

• Нанесение на матрицу клея и облучение при помощи лампы для высыхания.

• Установка сенсорного экрана и удаление избытков клея.

• Сборка телефонного аппарата.

Как заменить своими руками тачскрин?

Если матрица и тачскрин не представляют из себя единое целое, то тогда вариант замены экрана в домашних условиях не то, что возможен, а даже нужен. Это поможет существенно сэкономить финансовые средства. Но если присутствует вариант о поломке устройства, то лучше все же обратиться за помощью к специалистам.

Для того, чтобы заменить часть сенсора вам потребуется:
• Мелкие фигурные отвертки.

• Фен или другое греющее устройство.

Многие из этих приспособлений сразу комплектуются с новым экраном.

Инструкция для замены части экрана:

1. Многие могут спросить: для чего нужен медиатор? Здесь нет ничего сверхъестественного. При помощи него можно легко заменить крышку у телефона, не сломав ничего. Если все необходимое у вас под рукой, то можно приступать к делу. Сначала снимается крышка, после чего достаются сим-карты, карты памяти и батарея.

2. При помощи отвертки откручиваются все болтики и кладутся в определенное место, дабы не потерять один из них. Стоит обратить внимание на то, что в некоторых моделях имеется скрытый болт, находящийся под крышкой в верхнем левом углу экрана. Далее аккуратно откручивается панель и достается болт.

3. Далее при помощи медиатора раскрывается корпус по периметру смартфона. Необходимо аккуратно проводить операции с приспособлением, чтобы не повредить детали внутри аппарата. После того, как корпус будет отделен, нужно проверить целостность защелок.

4. После этого снимаются кнопки, расположенные по боковым сторонам смартфона. Для этого нужно при помощи отвертки медленно их поддевать, не задевая при этом шлейфы. Теперь нужно снять оранжевую пленку с каждого из них, которая располагается под клавишами. Это можно осуществить при помощи пинцета, который вводится в петлю шлейфа.

5. Далее отодвигается плата. Но стоит помнить о том, что один из шлейфов располагается под низом этой части. Оранжевую пленку здесь тоже нужно снять. При этом отключается полностью сенсор.

6. Следующим шагом будет проверка работоспособности нового тачскрина. Это можно осуществить при помощи первоначального присоединения на месте старого, прикрепляя плату на боковой шлейф и включая телефон. После начала работы нужно будет просто провести пальцем по новому экрану.

7. После того, как предыдущий шаг будет сделан, можно приступать к полноценному снятию старого тачскрина. Для этого включается фен и прогревается экран до температуры в 70 градусов в течение 5-10 минут. Когда экран станет горячим, можно начинать его снимать. Но не нужно забывать об осторожности, потому что разбитым стеклом всегда можно порезаться.

8. Не стоит прикасаться к черному экрану, потому что сенсор уже был удален. Если же на него что-то случайно попало, то это можно удалить при помощи пинцета.

9. Следующим этапом будет присоединение нового сенсорного экрана к основной части смартфона. Сначала нужно удалить наклейку, после чего установить на место. Не стоит забывать об оранжевых пленках, которые необходимо приклеить обратно. Остальная часть сборки выполняется в той же последовательности, что и разборка. Когда все этапы будут выполнены, можно включать телефон и пользоваться обновкой.

Стоит ли прибегать к самостоятельной замене экрана смартфона?

После всей статьи остается только один вопрос: а нужно ли это делать самостоятельно или лучше обратиться к специалистам? Чтобы дать ответ, нужно учитывать несколько нюансов:
• Если вы собрались менять экран, то купить новый лучше всего через китайские сайты. Все салоны по ремонту обычно приобретают детали оптом и по такой цене вы вряд ли что-то найдете.

• Выгоднее всего в салонах менять экраны на более дешевых моделях, так как на новинках стоимость замены будет практически равна цене нового аппарата.

• Очень много времени уходит на замену экрана в домашних условиях. Да, вы выиграете в деньгах, но не во времени. Такие операции можно производить только лишь тогда, когда вы захотите приобрести новые навыки.

Источник: sekonomim.com

Тачскрин на телефоне, самостоятельная замена, калибровка

Дисплеи современных смартфонов очень хрупкие, они трескаются и ломаются буквально после первого падения. Это связано с тем, что дисплей – сложная часть смартфона, сделанная из стекла и прочих хрупких материалов. К сожалению, современные инженеры до сих пор не смогли решить эту проблему.

Пользователям предлагают наклеивать дополнительные защитные стекла, чехлы и прочее – но это не дает 100% защиты. Поэтому замена стекла (экрана) на смартфоне – очень частая процедура. В этой статье поговорим о том, что из себя представляет тачскрин, можно ли самостоятельно поменять дисплей и какие проблемы есть у тачскрина.

Что такое тачскрин?

Тачскрин означает «touch» – нажатие и «screen» – экран. То есть это часть экрана в смартфоне, которая определяет ваши нажатия. Тачскрин ещё называют сенсором.

Он используется только для распознавания нажатий. Если в гаджете не работают сенсорные нажатия, либо они срабатывают непроизвольно – значит сломан тачскрин. Качеством изображения и выводом картинки на экран занимается дисплей, его нельзя путать с тачскрином.

Чем отличается тачскрин от дисплея?

Тачскрин – сенсорная часть, отвечающая за распознавание нажатий. Дисплей же отвечает за вывод информации на экран посредством подсветки пикселей. Иными словами, на тачскрин мы нажимаем, а на дисплей смотрим. Эти два устройства работают сообща и располагаются один на другом. Вместе эта конструкция обычно называется экраном и защищается стеклом.

Именно поэтому треснутое стекло может повредить качество сенсорных распознаваний или качество картинки на смартфоне. Иногда сильно разбитое стекло повреждает тачскрин и дисплей.

Как заменить тачскрин?

Если сенсорная панель работает плохо или вообще отказывается воспринимать нажатия – её стоит заменить. К счастью, смартфоны можно разобрать самостоятельно. Необязательно менять устройство или его экран, чтобы починить тачскрин, достаточно отделить его и поменять на новый. Полноценно заменой занимаются сервисные службы и центры по ремонту техники. Там без проблем могут починить смартфон за дополнительную плату. Обычно процедура занимает пару часов для мастера и пару дней для клиента. Цена варьируется от типа устройства и сложности работы (от $5 до $350 за услугу).

Сейчас стал популярен принцип экранов без прослойки, или корпус «бутерброд». В этом случае тачскрин, дисплей и стекло склеены вместе, полностью проклеенные между собой прозрачным герметиком по всей плоскости.

Так называемая «технология ламинирования» делается по нескольким причинам.

• Во-первых, такой экран не имеет прослойки и выглядит намного лучше.
• Во-вторых, он занимает меньше места и делает смартфон более тонким и удобным.

Если на смартфоне такой экран, то заменить только одну часть невозможно. В этом случае придется менять всё сразу. Это, как правило, самая дорогостоящая деталь в устройстве и устанавливается только в премиальных смартфонах известных марок. Проверить это просто – склеенный экран не имеет слоя воздуха внутри и выглядит очень тонким, а при нажатии нет эффекта желе.

Как заменить тачскрин самостоятельно?

Если хочется сэкономить, можно заменить тачскрин самостоятельно. Учтите, что такие действия требуют некоторых знаний и сноровки. Не рекомендуется это выполнять при сомнениях и отсутствии специализированного оборудования. Если что-то сделать не по плану, то можно вывести из стоя не только экран смартфона, но и его плату с аккумулятором – в таком случае починка обойдется примерно в стоимость нового аппарата.

Перед началом замены нужно купить новый экран. Продаются они как в оффлайн магазинах на улицах города, так и в интернет-магазинах. Зачастую покупая через интернет можно сильно сэкономить. Перед покупкой обязательно нужно убедится в том, что покупаемый дисплей подойдет к смартфону. Некоторые устройства имеют разные типы экранов, особенно это актуально для китайцев вроде Xiaomi и Meizu. Обратите внимание на версию смартфона и сравните её с версией экрана.

Если новый экран у вас на руках, есть необходимое оборудование и энтузиазм, то можно начинать. Для работы нужно: новый дисплей, фен, отвертка. Первым делом выключаем смартфон и откручиваем все болты на рамке (или открываем заднюю крышку и откручиваем там всё). Обязательно нужно запомнить расположение болтов, так как они разные и не подойдут не в свои разъёмы.

Далее нужно аккуратно засунуть под дисплей какую-то тонкую карту или скрепку. Для того, чтобы это получилось, экран стоит разогреть феном и пшикнуть на него спиртом.

Медленно снимая дисплей с клея, нужно осторожно его приподнимать, но не вытягивать, так как он ещё находится на шлейфе. После успешного снятия нужно вытянуть аккумулятор.

Затем снять защиту на шлейфе. Он прикреплен болтами и защелками. Всё зависит от модели смартфона, лучше перед началом посмотреть разборку вашего смартфона и повторять действия оттуда.

Сняв дисплей, можно брать новый и ставить его на ту же позицию и в то же месте.

На многих устройствах есть функциональная кнопка и сенсорные панели на передней части. Их придется снимать со старой панели и ставить в новую. Это действие не вызывает сложностей. Нужно посмотреть, чего не хватает на новом дисплее и взять недостающие части со старого. После этого вставить новый в смартфон и прикрутить его аналогично старому дисплею.

После удачного подключения шлейфа нужно проверить, как работает смартфон. Включите его и посмотрите на реакцию сенсора. Если всё нормально, то можно приступать к склеиванию экрана с корпусом. Можно использовать любой суперклей, однако обратно его уже не снять. Для смартфонов применяется силиконовый клей – его и нужно использовать. Такой клей позже можно легко отклеить с помощью нагрева феном.

Не забудьте прикрутить болты и хорошо прицепить дисплей к корпусу. После проделанных действий тачскрин должен работать нормально.

Как выполнить калибровку тачскрина

Обычно после замены дисплея он уже откалиброван и работать должен нормально. Однако бывают ситуации, когда сенсорные нажатия происходят в неположенном месте. У этой проблемы несколько причин: некачественная замена и повреждение модулей, неоптимизированный софт и поврежденный шлейф на плане.

Калибровка осуществляется программным методом через специальные приложения на смартфоне. Устройства компании Apple на IOS не подвергаются калибровке, так как сами это делают. Если на Айфоне или Айпаде проблемы с сенсором – дело в некачественной замене либо поврежденных аппаратных элементах. Также перед тем, как сделать вывод, стоит перезагрузить устройство. Ещё сенсор может плохо работать из-за экстремальных температур или влаги. В этом случае нужно поместить смартфон на пару часов (а лучше день) в привычную и сухую среду, такую как комната. Спустя время, можно проверять сенсор.

На устройствах с операционной системой Андроид можно сделать калибровку с помощью таких программ, как Clinоmeter, TouchScreenTune или Power Bubble. Скачав одну из этих программ из Google Play, достаточно открыть их и следовать инструкциям. Калибровка занимает всего пару минут.

Источник: v-androide.com

Как поменять тачскрин на телефоне самому

Недавно столкнулся с такой ситуацией, когда на одном из китайских телефонах понадобилось заменить сенсор (touch screen). Поискав информацию в сети, не нашел ничего вразумительного, т.к. везде описывалась технология самостоятельной замены тачскрина, который служит одновременно передней панелью телефона, а в моем случае сенсорная панель находилась на основном экране, и была приклеенной к нему.

Моя ситуация, скорее всего, знакома многим, когда сам touch screen уже раздавлен, а экран, под ним остался целым. Чтобы удешевить и облегчить ремонт и не менять тачскрин вместе с экраном, можно своими руками заменить сенсорную панель на телефоне и дальше пользоваться им без проблем.

Для начала следует приобрести сенсорную панель под свой телефон. В моем случае телефон китайский и смотреть, при поиске тачскрина, на модель особо не было смысла, но все-таки она нашлась. Я поступил следующим образом. Разобрал телефон, замерял ширину и длину сенсорного экрана линейкой в миллиметрах, зашел на сайт e-bay ввел в запросе «Touch Screen W007», сверил в описании лота габариты продаваемого сенсора и того, что был на ремонтируемом телефоне. После чего заказал данный Touch Screen и в течение месяца он «приехал» ко мне.

Это было самое простое. Далее следовал этап, где необходима была особая внимательность, точность действий при проведении самостоятельной замене сенсора телефона. Так как в таких моделях сенсорное стекло прочно склеено по периметру с экраном телефона, то их нужно было как-то аккуратно разъединить, чтобы не повредить полностью рабочий экран. Чтобы ослабить силу сцепления клея я положил телефон в разобранном состоянии, предварительно обвернутый в плотную ткань, на теплую батарею центрального отопления (это актуально для холодного времени года). Ткань использовал для того, чтобы телефон держался устойчиво на батареи и прогрев его был более равномерным. Если понадобится своими руками заменить touchscreen на телефоне, когда батареи будут уже не работать, думаю, можно аналогичным способом прогреть телефон, только уже поместить его между пластиковыми бутылками, наполненными горячей водой.

Когда телефон и, следовательно, сенсорное стекло, экран и клей между ними, прогрелся (примерно через 1,5-2 часа), я взял канцелярский нож и начал клей просто-напросто разрезать. В место канцелярского ножа отлично подойдет строительный нож. Здесь очень важно начинать вводить нож между сенсорной панелью и экраном, с одного из двух углов, которые отдалены от шлейфа. Делать это нужно таким образом, чтобы кончик ножа постоянно находился вне периметра сенсора и экрана, так как малейшее отклонение от плоскости может привести к мгновенной порче экрана.

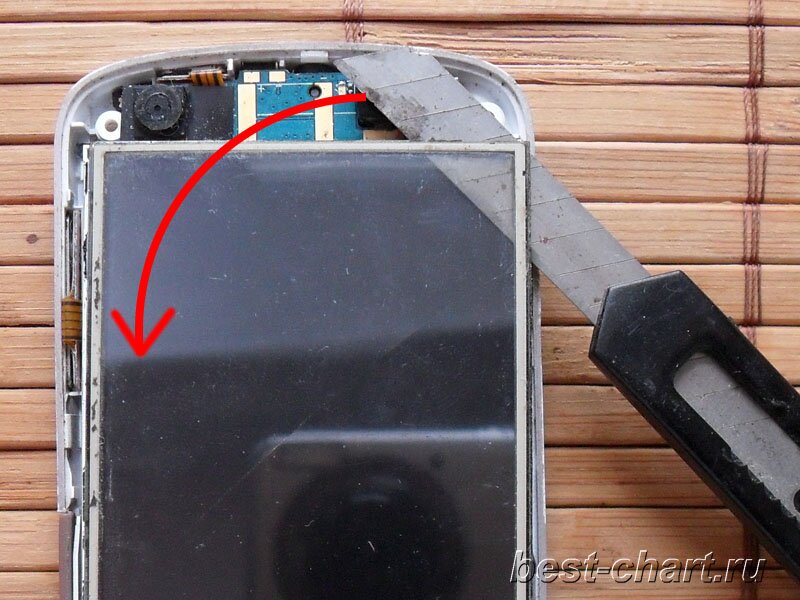

Прорезав клей в углу тачскрина, необходимо осторожно провернуть нож так, чтобы он оказался перпендикулярно длиной стороне сенсорного стекла. При этом край ножа должен находиться так же за пределами экрана. Далее аккуратными поступательными движениями следует довести нож до самого шлейфа. После этих действий сенсорная панель и экран будут разъединены.

Далее, дело нескольких минут. Я отпаял шлейф тачскрина от шлейфа экрана, приложил новый часкрин и припаял его шлейф на место старого. После того, как проверил работоспособность сенсора, собрал телефон.

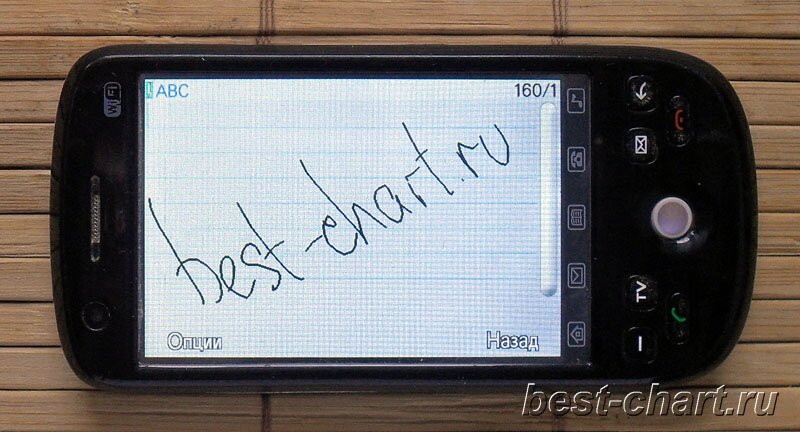

Надеюсь, описание моей технологии замены тачскрина в домашних условиях полное, и теперь Вы самостоятельно сможете произвести ремонт телефона, если у Вас лопнет сенсорное стекло.
