Как поставить лебедку на ниву шевроле

Chevrolet Niva – ВАЗ 2123)) эксперимент › Logbook › #056 — установка лебедки ч.2 — долгая и правильная

после быстрой и неправильной установки лебедки, как известно, приходит очередь долгой и правильной установки) из предыдущей части этого увлекательного марлезонского балета известно, что я после прохождения маршрута по кольскому, среднему и рыбачему полуостровах изменил свой подход к этому вопросу и решил ставить лебедку стационарно. а после речей santey311 о том, что у некоторых из местных владельцев внедорожников кронштейн лебедки сворачивало в дугу и приходилось по три раза его переделывать, я решил, что делать буду сразу основательно, с запасом по прочности и желательно так, чтобы к этому вопросу больше не возвращаться (ну кроме как в плане технического обслуживания).

концепт был такой:
а) стационарная установка лебедки в передний бампер
б) лебедка не должна выходить за габариты стандартного пластикового бампера, чтобы не иметь гипотетических проблем с ГИБДД
в) лебедка не должна изменять стоковое положение гос. регистрационного номера автомобиля и вообще не должна курочить мой стандартный обрезанный бампер
в) запас по прочности как в плане крепления кронштейна, так и в плане материалов и самой конструкции кронштейна. в результате он получился монументальным (с) Spiridonich ))
г) кронштейн лебедки должен иметь возможность установки на него съемного “силового бампера”
д) уже в процессе реализации кронштейна, смотря на получавшуюся конструкцию, мне пришла светлая мысль сделать сама лебедку достаточно быстросъемной — т.е. без снятия пластикового бампера, металлического и всего кронштейна лебедки.

и так процесс стационарной установки лепетки начинается с обрезания радиатора гидроусилителя — срезаем нижнюю часть и самого радиатора и кронштейнов, трубки соединяем гибким шлангом подходящей длинны и фиксируем хомутами. получается вполне технологично:

далее. чтобы обеспечить запас по прочности, я сделал боковые уши уже не с 4ки, а с 6ки металла. сами уши в процессе установки тоже поменяли свою конфигурацию — обратите внимание на углы и конфигурацию вырезов на последующих картинках.

уши только с внутренней стороны лонжеронов мне показались недостаточно крепкими, особенно с учетом того, что точка крепления лебедки теперь сместиться несколько ниже, потому было принято решение об использовании ушей и с внешней стороны лонжеронов. в итоге получаем пакет = 6мм (внешнее ухо) + 1,2мм (толщина лонжерона в самом тонком месте) + 4мм (стенка вставки) + втулка (труба-распорка) + 4мм (стенка вставки) + + 1,2мм (толщина лонжерона в самом тонком месте) + 6мм (внутреннее ухо). с учетом еще отверстий за радиатором, на мой взгляд таким пакетом и способом крепления вполне обеспечивается запас по прочности.

далее, тут на картинке уже вариант со съемной площадкой, но он родился в процесс так сказать реализации, поэтому некоторые решения были уже вынужденные и потому получились не совсем оптимальными и их можно было бы избежать, если бы сразу пришла такая светлая мысль, а не после уже окончательной установки чернового варианта)

о собственно самом конструировании и установке писать здесь не буду (не позволяет количество картинок, потом опубликую в отчете об установке “силового бампера”)

Источник: www.drive2.com

Установка лебедки на Ниву Шевроле своими руками

Владельцы внедорожных автомобилей, практикующие передвижение по пересечённой местности, знают, как иногда может выручить наличие лебёдки.Те, кто ездит на машинах марки «Нива» и «Нива Шевроле», часто устанавливают на бампер лебёдку.

Она может помочь, если:

  • авто село на мосты в грязь или песок;
  • нужно переправиться через реку или другое водное препятствие;
  • необходимо убрать лежащую на дороге преграду — валун или упавшее дерево;
  • автоколонна проходит сложный маршрут с различными препятствиями.

Поэтому установка лебёдки на «Ниву» или «Шеви» — актуальный вопрос для многих владельцев таких машин. Чтобы решить эту задачу, можно обратиться в автомобильный сервис или попробовать сделать эту работу своими руками. По сути, здесь нет никаких сложностей — нужно просто иметь некоторые навыки обращения с инструментами и материалами.

Следует знать, что установка лебёдки на «Ниву» и на «Шеви» различаются между собой. У «Шевроле» есть некоторые отличия, которые следует учесть при выполнении работ.

Установка лебедки на Ниву 21214

Как установить лебёдку на «Ниву»

Установка лебёдки на «Ниву» — это ряд простейших операций. Однако для начала нужно учесть, что штатный бампер для этого слишком слаб. Это обычная балка из дюраля, которая крепится на кронштейнах.

Поэтому для того, чтобы конструкция получилась прочной, нужно снять штатный бампер и установить вместо него силовой — тот, который будет способен выдерживать нагрузки.

Итак, мы устанавливаем усиленный бампер, а дальше действуем по следующему алгоритму:

  • из куска швеллера болгаркой вырезаем площадку под лебёдку;
  • на нижней её части высверливаем отверстия под лебёдку, на фронтальной стенке — под «губки»;
  • привариваем площадку на силовой бампер;
  • болтами прикручиваем лебёдку к нижней части площадки;
  • на фронтальную стенку привинчиваем «губки» и пропускаем в них трос;
  • дальше остаётся найти место для электрического блока и выполнить подключение к электросети автомобиля.
Читайте также:  Краски которые не смываются водой

Ставим лебёдку на «Ниву Шевроле»

На «Шеви» принято использовать 1 из 3 способов. Каждый из них имеет свои преимущества и недостатки, поэтому выбор зависит от предпочтений владельца «Шевроле» и условий эксплуатации механизма.

  1. В первом случае на «Шевроле» устанавливаются усиленные кронштейны для съёмного механизма. Его возят в багажнике и в случае необходимости устанавливают на почву. Однако этот метод хорош только тогда, когда установка механизма осуществляется на твёрдый грунт. Если планируется эксплуатация на болотистой почве, обеспечить эффективность будет весьма проблематично.
  2. На «Шевроле» монтируется усиленный бампер, а на него — весь механизм. Следует учитывать, что внешний вид машины при этом слегка теряет в плане привлекательности.
  3. Механизм монтируется в штатный бампер «Шевроле». Преимуществом этого способа является то, что снаружи лебёдка будет практически незаметна — экстерьер автомобиля останется прежним. Однако есть один нюанс: этот метод предполагает использование исключительно синтетического троса. Металлический при неравномерном наматывании может повредить радиатор.

Установка лебедки на Ниву Шевроле

Заключение

Рыболовы, охотники и путешественники, которым часто приходится передвигаться во внедорожных условиях, используют лебёдку довольно часто. Её наличие внушает уверенность водителю и помогает найти выход из самых разных внештатных ситуаций.

Установка такого механизма — дело несложное. Здесь главное — хорошо знать участки, на которые будет идти основная нагрузка, и при необходимости грамотно их усилить. Тогда вам будут не страшны самые сложные маршруты – вы сумеете с честью пройти их.

Источник: okuzove.ru

Стационарная лебедка в бампер шнивы

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь. Как стать трастовым.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Читайте также:  Какой легковой прицеп лучше одноосный или двухосный

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Там от бампера похоже ничего не остается, про усилитель я вобще молчу. Кронштейн самопальный.

П.С. Сделать можно.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Правильно. Если делать так чтобы ничего не выступало то силовик, но если Вы согласны на такой вариант как в Москве тогда можно сделать. Лебедки есть, несколько вариантов, руки есть, железо и краску найдем.

П.С. звоните, готовы сотрудничать.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Места в этой нише мало, тем более для такой лебедки, да еще и радиатор кондея. Кронштейн нужно по месту делать. Работа действительно около 15 т.р. Если кто то за 7 т.р. возьмется, то нужно срочно к ним ехать пока не передумали.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы не трастовый пользователь (не подтвержден телефон). Укажите и подтвердите телефон. Подробнее о трастовости.

Т.к. тема является архивной.

Объявления на НН.РУ – Авто

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Специализированное предприятие по переоборудованию грузовых автомобилей производит удлинение седельного тягача man ман, iveco ивеко.

Удлинить шасси (раму) на Газель Некст, Газель фермер под кузов 4,2 м, 5,1 м и 6,2 м. Удлинение рамы на Газель Некст, Газель Газ 3302.
Цена: 25 000 руб.

Широкий выбор гидронасосов и гидромоторов всех серийгидронасос шлицевой правого вращения. Применяется на строительно-дорожной и.
Цена: 1 000 руб.

Каждый ребёнок может стать выдающимся, каждый способен исполнить свою мечту. Главное — правильно определить, что ему нравится, и.

Источник: www.nn.ru

Установка кронштейна лебедки niva 777 на Шевроле Ниву (ВАЗ 2123)

Идея поднимать джеком машину за передок давно не покидает меня. А в будущем надеюсь поставить стационарную лебедку. Из всех возможных вариантов установки мне больше всего понравился кронштейн от сервиса niva 777. Тут есть хороший упор для джека, как по центру, так и по бокам. B помимо обычного крепления в усиленные лонжероны, тут есть еще точка крепление внизу к подвеске, что позволяет снизить нагрузку на лонжероны при работе джеком. Т.к. варить самому сейчас нет возможности, решил заказать у них готовый. Прислали транспортной.

Ставили вдвоем с отцом. По времени заняло 2 дня. Очень не хватало болгарки с большим диском, маленьким кое-где тяжело подлезть. Сверла длинные тоже не помешали бы.

При снятии бампера основной загвоздкой оказалось снятие ресничек под фарами. Погуглив, выяснил, что там двусторонний скотч и защелки и скотч надо срезать изогнутым ножом. Отжал защелки мелкой отверткой и отодрал скотч так). Дальше оставалось только все саморезы и болты повыкручивать.

Заголяем на сендтраки. Повыше – удобнее.

Высверливаем заглушки лонжеронов и выбиваем приваренные изнутри гайки. Справа на них сигнал крепился.

Заглушки лонжеронов, спиленная проушина и кронштейн сигнала

Подвязываем по выше радиаторы, что бы не мешали пилить

Читайте также:  Эффективные массажеры для спины

Теперь это лишняя деталь

Фары закрыты от искр болгарки

Подравниваем косяки резки.

По задумке нижняя часть одевается на родные болты подвески. 2 из 4-х оказались коротковаты. Пришлось новые купить. Закручиваем снизу болты, но… На место кронштейн все равно не встал, пришлось подрезать машину по месту, т.к. вверх до лонжеронов кронштейн не доставал и упирался то тут, то там…

Наконец, после нескольких часов подгонки, кронштейн встал на свое место. Подкрасили все спилы на кузове черной нитроэмалью, все равно не видно будет под бампером. Лонжероны намечали на глаз, приложив кронштейн, потом сверлили тонким сверлом и рассверливали толстым по месту.

Прикрутили наконец! Видно прокрашенные места спила.

Крепление радиатора кондера пришлось переделывать. На первом фото видно, что трубки радиатора кондера вплотную прилегают к кронштейну лебедки. Надо сдвигать радиатор правее. А нижнее крепление было в усилителе который отрезали.

Сверху просто пересверлили новые отверстия в радиаторе и перекрутили родные саморезы левее, а в низу сделали посадочное место из шланга и пластин, прикрученных саморезом со кронштейну.

Новое крепление радиатора кондера

Теперь радиатор кондера стоит правее и не упирается в кронштейн

Новое крепление сигнала.

Вертикальные пластины крепления защиты от f-design пришлось немного подогнуть, т.к. они упирались в кронштейн и на защите отверстия пересверлили на пару сантиметров, после этого она встала на свое место.

Стальной усилитель бампера для установки лебедки должен быть вырезан по середине. Но мы лебедку пока не ставим, поэтому просто подрезаем его немного в местах соприкосновения с кронштейном и оставляем так. К нему крепится змеевик ГУРА, поэтому если его вырезать, то придется колхозить для него новое крепление.

Подрезка усилителя слева

Подрезка усилителя справа

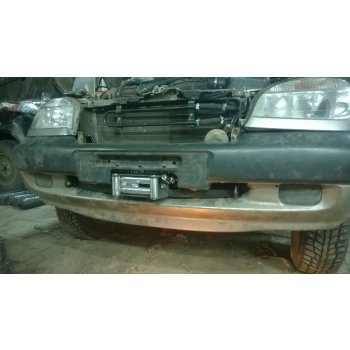

Ну все, железо на месте. Осталось подрезать пластик и собрать бампер.

Бампер подрезается очень просто: у внутренней вставки просто вырезается центральная часть. Слева, подрезал побольше, чтобы в проушину лез большой омегообразный шакл. Нижнюю накладку бампера не стал ставить. По-моему, и без нее хорошо смотрится, а она мешает подсовывать лапку ждека. под кронштейн.

Тут видно как замялось крепление после скидывания в бок машины поднятой джеком на пол метра. Вроде не страшно.

И вот так можно поднимать одно колесо для ремонта. Стоит устойчиво!

Вывод такой: Если есть время и возможность и хороший сварщик, проще сделать самим по машине. Для готового изделия многовато подрезать машину пришлось. Но без срезки усилителя лебедка под бампер не влезет, а тут она внутрь встанет и закроется номером. Качество сварки и покраски отличное, но за такую цену можно было бы и раптором покрасить, эта краска быстро обдерётся джеком. Смотрится красиво и органично. Функции свои выполняет. Я остался доволен. Осталось только лебедку туда имплантировать.

https://www.drive2.ru/l/3191118/, https://www.drive2.ru/l/3197728/, https://www.drive2.ru/l/3198777/

Крепление антенны рации на реллинг с внешней стороны Шевроле Нивы (ВАЗ 2123)

Закренил антенну Lemm AT-2001 Turbo‎ на штатный релинг с внешней стороны. Логичнее и проще было бы сделать кронштейн с

Источник: www.spike.su

Установка лебёдки на НИВУ Chevrolet

Как поставить лебёлку на НИВУ Chevrolet

Очередная версия установки 6000-ной лебедки на НИВУ Chevrolet без силового бампера. Новый техрегламент заставил опять все
переигрывать. Вместо привычного силового бампера для установки лебедки пришлось все переиграть.

Задача – установка лебёдки в штатный бампер НИВЫ Шевроле

Причем задач предстояло решить три:

1. поставить, собственно, лебедку,
2. дать возможность поднимать джеком
3. сделать пару удобных проушин для буксировки

Усилители лонжеронов уже были установлены, поскольку до этого на них крепился силовой бампер

Осталось спроектировать каркас под нужды насущные. Да еще при этом как можно меньше порезать пластик,

оставить нормальный эстетический вид. Были удалены все мешающие элементы (буксирные проушины,

нижняя выступающая часть заводского лонжерона).

Затем уголком опускаем заднюю часть каркаса ближе к радиатору, но ниже него

(иначе пришлось бы резать верх пластикого бампера , место под номер не сохранилось бы),

но в то же время следим, чтобы лебедка не увеличила свес.

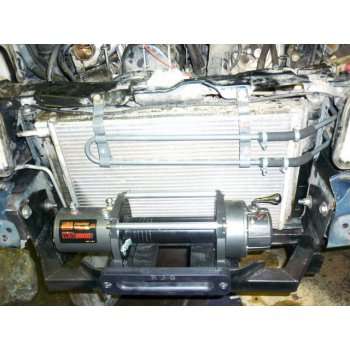

Площадка под лебёдку готова:

Испытания на прочность

Подгонка-подрезка “декоративной” облицовки.

Собираем все в исходное состояние, и проводим финальные испытания конструкции.

Торцы гнезд под хай-джек можно было бы сделать в виде “Т”, но зачастую машину требуется “свалить” из колеи, поэтому решили
оставить открытыми, в будущем подобрав заглушки.

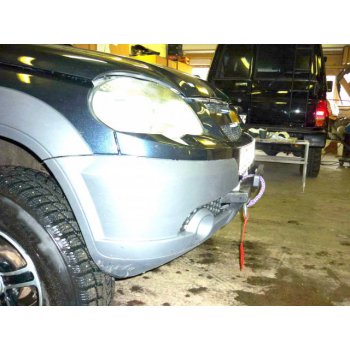

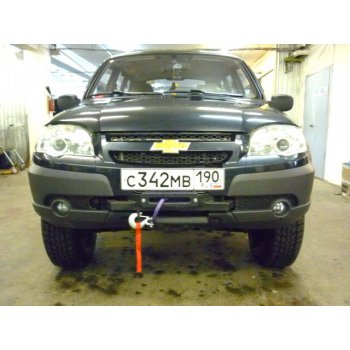

Ну и итоговое фото внешнего вида. Остается покрасить раму и подключить лебедку

к электросети автомобиля.

Стоимость подрамника с усилителями вышла – 6.000 рублей. (без установки).

Источник: jeepoff.ru
