Как прокачать гидроручник на ваз 2107

Как правильно прокачать гидроручник?

#1 Webermaniac

Offline

  • Registered
  • 690 сообщений
  • РАДИАТОР
    | |
    Л П
    | |
    З Х
    | |
    ВАКУУМНИК

    ,где
    Л – Левое переднее
    П – Правое переднее
    З – Задний контур
    Х – Заглушка

    На задний контур идёт колдун от ВАЗ 2101. Колдун установлен в салоне и доработан так, чтобы можно было вручную регулировать его работу. После колдуна идёт гидроручник на базе волговского ГЦС. После ГЦС идёт тройник на задние колёса.

    Вопрос: какой порядок прокачки такой системы?

    #2 Dimk@™

    Offline

  • Registered
  • 259 сообщений
    • Пол: Мужчина
    • Город: Санкт-Петербург

    #3 AlexxD

    Offline

  • Registered
  • 428 сообщений
    • Пол: Мужчина
    • Город: СПб

    не правильно.На переднюю ось,трубки должны выходить из ГТЦ ближе к ВУ.

    вот схема,только колдун восьмой и нет гидроручника,но смысл тот же

    Сам ручник прокачивать не надо.Сначала открываешь заглушку в ГТЦ и ждешь,пока поток ТЖ станет ламинарным (однородным и без возд.пузырьков).Далее все как обычно.При такой схеме, без разницы как прокачивать.Я прокачивал по осям ПП-ПЛ и ЗП-ЗЛ. На педаль тормоза давить тоже не обязательно,делал все в одиночку.Открываешь штуцера поочередно и по аналогии с заглушкой (все самотеком),только на него лучше надеть шлангочку и взять прозрачную тару.Бачок с ТЖ должен быть открыт соотв. и регулятор открыт на 100%.

    Если задние тормоза дисковые и суппорта расположены более горизонтально чем передние (так получается когда применен к-т для установки ЗДТ “Креатеч”) то верхние направляющие суппортов надо выкрутить и отодвинуть суппорта до упора,чтобы они были расположены более вертикально иначе будет не прокачать.т.к. остается воздух.Ну и вперед.

    #4 Webermaniac

    Offline

  • Registered
  • 690 сообщений
  • #5 AlexxD

    Offline

  • Registered
  • 428 сообщений
    • Пол: Мужчина
    • Город: СПб

    #6 AlexxD

    Offline

  • Registered
  • 428 сообщений
    • Пол: Мужчина
    • Город: СПб

    Вот,нарыл, почитай.Может еще кому понадобится:

    Регулятор давления задних тормозов в нерабочем положении

    А – полость нормального давления;
    В – полость регулируемого давления;
    Р – усилие, передаваемое рычагом 4 привода регулятора;
    1 – корпус регулятора;
    2 – распорная втулка;
    3 – уплотнительное кольцо; 4 – рычаг привода регулятора;
    5 – прокладка;
    6 – пробка;
    7 – резиновый уплотнитель;
    8 – тарелка пружины;
    9 – пружина поршня;
    10 – поршень

    В полость А жидкость поступает из главного цилиндра, а из полости В выходит в колесные цилиндры привода задних тормозов.

    Сила Р, действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении кузова от балки заднего моста.

    До начала действия регулятора давления поршень 10 упирается в пробку 6 под действием силы Р и пружины 9. При этом образуются зазоры, через которые полости А и В сообщаются, т.е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов.

    Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 1. Сила давления жидкости на верхний торец поршня с большей площадью поверхности на какой-то момент превышает силу давления жидкости, действующей на поршень снизу, и поршень опустится вниз до упора в уплотнитель 7. При этом полости А и В разъединятся, и в них создается разное давление: в полости А давление Ра будет равно давлению в главном цилиндре, а в полости В давление Рв будет меньше на величину, которая определяет равновесие поршня, находящегося под действием давления Ра и Рв, пружины 9 и силы торсионного рычага. Таким образом, частичным или полным разобщением полостей А и В поршнем 10 регулируется тормозной момент на задних колесах.

    Источник: rda.racewars.ru

    Читайте также:  Какие цвета смешать чтобы получить цвет хаки

    Лада 2107 White › Бортжурнал › Гидроручник для “чайников”

    Всем привет. Сезон был очень близко, а ручника не было вообще. Как правило, без него в дрифте никак. Да и на повседневное использование неудобно.
    Начал искать подходящий для меня вариант (не бросающийся в глаза, горизонтальный)
    Нашёл у нас в области в магазине самый дешёвый вариант за 2200р, на основе главного цилиндра сцепления классика. Почему не АТЕ? Не хватило денег потому что. Приобрёл и поехал к знакомому в магазин запчастей. Там мне отрезали две тормозные трубки по 170см с штуцерами, подходящими по резьбе в цилиндре. Ещё взял 0.5 тормозной жидкости. Вышло ещё в 700р

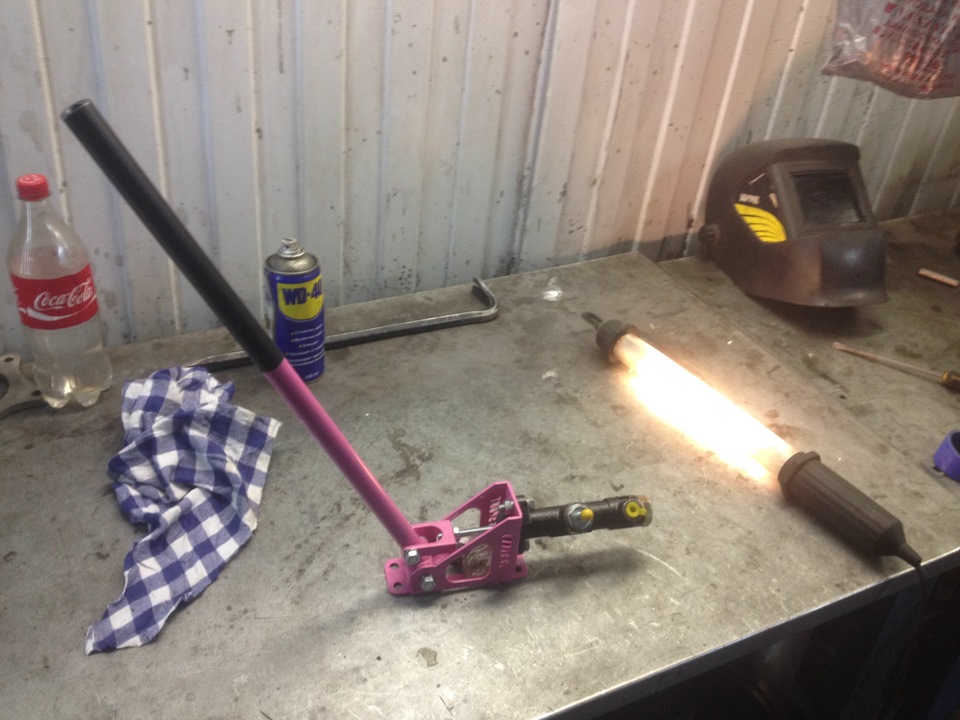

    Сначала от хотения примерить быстренько снял старый ручник, прикрутил на 3 болта в штатное место гидрач. Выглядит красиво, массивно, необычно — в общем я кайфанул.

    Настал день “Х”, нашёл свободное время. Пришёл в гараж и загнался в тупик. Как все это подключить? На драйве много информации, в итоге у меня в голове сложилась каша. Не долго думая, написал Ne1R в директ, не ожидая ответа. Но Слава, на удивление, быстро ответил, проконсультировал. Так я и решил делать.
    Теперь буду объяснять на пальцах на фото, взятых с интернета:

    Далее берём вторую тормозную трубку, аккуратно просовываем в салон один конец и прикручиваем в отверстие под номером 3.

    Теперь в штатном режиме начинаем прокачивать тормозную систему и все. По времени заняло 2.5 — 3 часа с учётом прокачки (прокачивал один)
    В голову закралась мысль спрятать медные трубки в гофру, которая лежала в гараже.

    Первый выезд, тесты…
    И я был крайне удивлён эффективностью торможения и педалью газа и самим гидроручником. Стояночный тормоз 1-2 щелчка и машина колом стоит.
    В общем, оно того стоило. Сейчас наступил сезон жига дрифта и я просто кайфую с эффективности ручника.
    Подведём итог:
    Гидроручник — 2200р
    Тормозная трубка медная с классика штуцерами, длиной 170см * 2 — 600р
    Тормозная жидкость 0,5л — 100р
    Итого 2900 рублей и у нас мягкий, приятный гидроручник по бомжу.
    Меня предупреждали, что якобы будет перетормаживание заднего контура, но его нет, сначала тормозит передний, а потом задний. При условии, что у меня спереди 14″ тормозные диски от 2112, а сзади 13″ от 2110 на одинаковых тормозных цилиндрах. В принципе я так и рассчитывал, что это все будет неплохо работать без регулятора тормозных усилий.
    Всем спасибо за внимание. Если остались вопросы — пиши, отвечу.

    Источник: www.drive2.ru

    Lada 2107 Winter Drift › Logbook › Гидроручник, ЗДТ и прочие заморочки с тормозами

    Как и обещал в предыдущей части, сегодня расскажу о тормозах, а в частности о тех муках и страданиях, которые не отпускают нас до сих пор!=)

    Никакой крутой дрифт-кар просто невозможно представить себе без гидравлического ручника. А мы чем хуже? Раз делаем, так делаем всё как положено. =) В Тольятти у компании TS-sport был заказан вот такой ручник по вполне вменяемой цене — 2300 рублей. Сделан на базе главного цилиндра сцепления ВАЗ-2101.

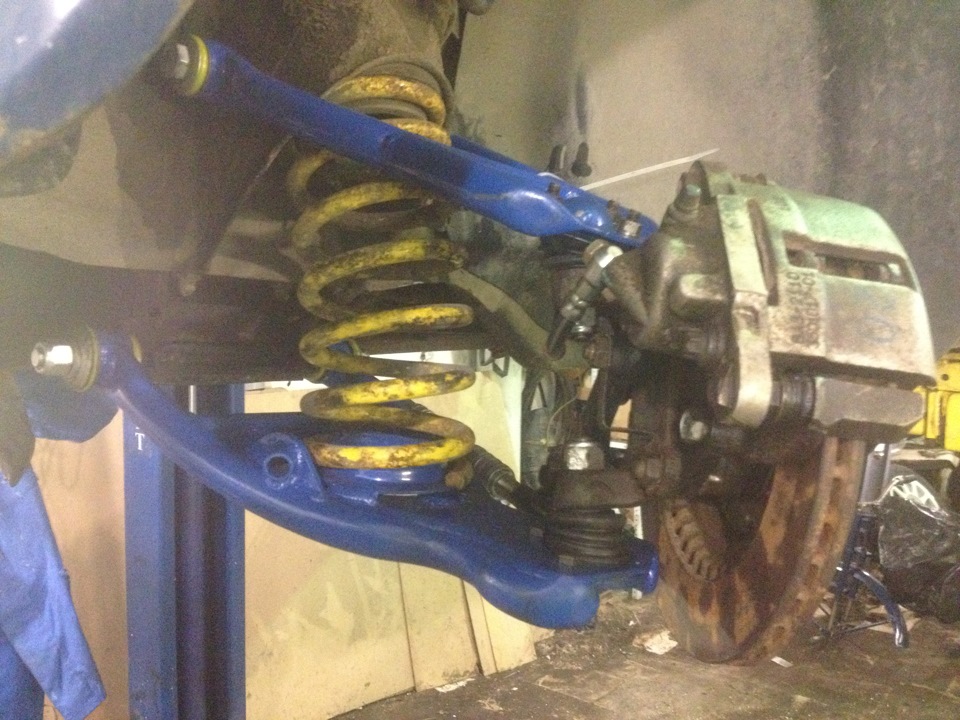

    Демонтируем штатный ручник, в салоне на удобном месте ставим гидравлический, подводим к нему медные тормозные трубки. Передние тормоза у нас от ВАЗ-2112, расписывать процесс установки таких тормозов не буду, если кому интересно подробно об этом рассказано тут

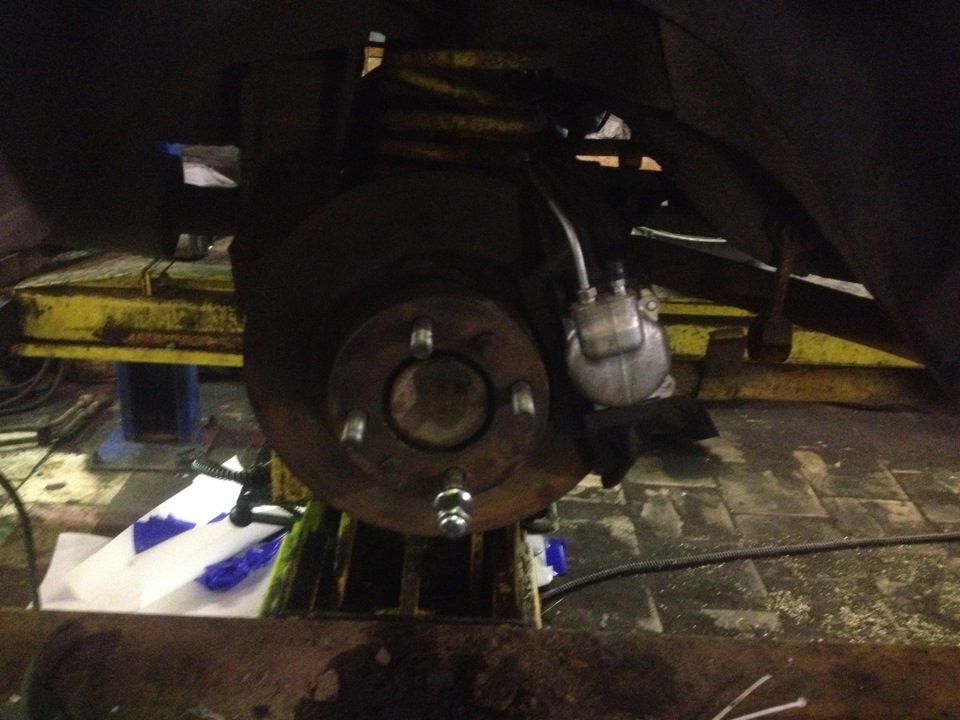

    Задние дисковые тормоза собраны на основе наших же передних — классический суппорт и классический тормозной диск, ранее я на Авито за копейки купил планшайбы и полуоси под это дело, что собственно и послужило причиной такой конфигурации, хотя большинство тазостроителей собирают ЗДТ на базе восьмых или оковских суппортов. Но на драйве я в последствии находил машины с ЗДТ на классических суппортах, которые вполне успешно эксплуатируются.

    Читайте также:  Как сделать автозапуск на шерхан

    А теперь начинается самое интересное!

    Система собрана, прокачана, начинаем съезжать с подъемника, педаль падает в пол — тормозов нет! Прокачиваем еще раз, ситуация не меняется, тормоза появляются на второе-третье нажатие и то очень
    слабо. Прокачивали раз десять и проверяли систему на герметичность — результата нет. Начинается мозговой штурм, куча вариантов и предположений. Останавливаемся на том, что просто не хватает объема классического ГТЦ из-за увеличившихся объемов рабочих тормозных цилиндров.

    И тут как раз на глаза попадается объявление о продаже комплекта ГТЦ и ВУТ от ВАЗ-2108 на классику, покупаем, ставим. Педаль становится легче, тормоза появляются при первом нажатии но почти в самом полу, понятно что это ненормально.

    А дальше сервис, в котором мы по вечерам делали наш ТАЗ, стал готовится к переезду на новое место и временно мы остались без возможности заниматься автомобилем. А так как первый этап ICE Matsuri and ICE BATTLE неумолимо приближался и пропускать его не хотелось, то было принято решение проблему с тормозами решать в другом сервисе. Но так как на дворе Новогодние праздники, то первая половина ближайших автосервисов не работали, а вторая половина тяжело представляла себе что такое гидроручник и зачем он вообще нужен. Но все-таки мы нашли тех, кто взялся нам помочь — DELTA-CUSTOMS , за что им большое спасибо! Парни промучились два дня, но тоже не нашли причину неработающих тормозов. Поэтому на первый этап мы поехали так как есть — тихо, аккуратно и с соблюдением дистанции.

    На данный момент есть две версии:
    1) Классические суппорта сзади это зло и надо переходить на суппорта 2108 или Ока
    2) Если чуть поджать гидроручник, то тормоза появляются, поэтому как один из способов найти пропавшие тормоза — отрегулировать шток гидроручника так, чтобы он всегда немного давил на поршень в цилиндре.

    Сначала попробуем поколдовать со штоком а дальше посмотрим, о результатах обязательно сообщу! Спасибо за внимание, не переключайтесь! =)

    Источник: www.drive2.com

    Гидроручника на жигули — установка и прочие мелочи

    Как построить корч&nbsp|&nbspПолезная инфа Без комментариев

    Известно, что одним из первых шагов тюнинга автомобиля, наряду с «прокачкой» двигателя, является модернизация тормозной системы. Не так давно Мы уже рассматривали общие моменты тормозной системы и о низ можно почитать здесь . Но сегодня речь пойдет об установке гидроручника на жигули.

    Начнем пожалуй с того что если собрались ставить гидроручник, то придется менять задние тормоза на дисковые. Подробную инструкцию по установке задних тормозов можно почитать вот здесь .

    После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно?

    Есть много причин для установки задних дисковых тормозов, но обратим внимание лишь на некоторые, определяющие из них:
    — стабильные характеристики дисковых тормозов при нагреве;
    — лучшее охлаждение тормозных дисков;
    — высокая эффективность торможения уменьшает тормозной путь;
    — меньшие вес и размеры;
    — уменьшается время срабатывания;
    — около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

    Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры. Задние дисковые тормоза установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза. Далее берем гидровлический ручник и устанавливаем его на место старого, дальше нужно будет подключить тормозные магистрали как показано на этой схеме:

    Читайте также:  Мягкая промывка системы охлаждения двигателя

    Плюсами данной схемы являются:
    — Одинаковые усилия на левых и правых колесах автомобиля.
    — Регулятор начинает перераспределять усилие на задних колесах в более широких пределах (он и раньше умел это делать, но только на одном колесе, из-за особенностей устройства)
    — Передние тормоза становятся мощнее из-за переноса их магистралей ближе к вакумному усилителю.

    Но в бочке меда всегда найдется и ложка дегтя, минусы схемы:
    — При отказе контура «левое переднее — правое переднее» эффективность торможения резко падает.

    Недостатки есть всегда, но чётко дозируя усилие рукояткой ручника машина останавливается достаточно эфективно.
    Прежде чем приступить к установке регулятора тормозных усилий и системы гидроручника, советую частично разобрать салон для большего удобства работы при укладке тормозных магистралей. Теперь их место в салоне. Установка рукоятки стояночного тормоза.

    Оснастка и рукоятка ручника стояночного тормоза устанавливаются на штатное место. В вход на цилиндре гидроручника подключаем тормозную трубку, подающую жидкость, из выхода ведём трубку по туннелю к задней части кузова «классики»
    Разводка магистрали к задним суппортам

    Над задней балкой внутри кузова есть три технологических отверстия. Разверните среднее из них зенковкой при помощи дрели до нужного диаметра и вставьте в отверстие сначала тормозной шланг (ВАЗ 2121), а затем, проденьте резиновое кольцо как на передней стойке, предварительно его (кольцо) разрезав с одной стороны. Вставьте через разрез тормозной шланг, который теперь никогда не протрётся об кузов. Соедините его с тормозной магистралью.

    Под машиной к тормозному шлангу через отверстие болтом прикручиваем через медные шайбы тройник к которому по обе его стороны подсоединяем оставшиеся две тормозные трубки. Зафиксировав конструкцию пластиковыми хомутами герметизируем всю НОВУЮ тормозную систему с суппортами. Обтяжка и прокачка тормозной системы.

    Предварительно обтянув все точки соединений в тормозной системе можно заливать тормозную жидкость. Прокачивать следует сначала задний контур, за ним правое переднее колесо и последним левое переднее колесо.

    И все можно наваливать, примерно вот так:

    Не забывайте нажимать сердечки и делиться с друзьями, ПОДПИСЫВАЕМСЯ !

    Источник: avtokorch.ru
