Как сделать габариты в поворотниках ваз 2114

Как сделать габариты в поворотниках ваз 2114

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось:
Патроны двухконтактные — 200р.
Лампы двухконтактные — 80р.
Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Давно вынашивал идею сделать себе американки. Нравится как выглядит.
Колхозить не хотел. Перечитал много информации и нашел оптимальный для себя вариант.
Все что мне понадобилось:
1) Лампа двухнитиевая (двухконтактная) с цоколем. 2 шт.

2) Патрон двухконтактный под цоколь. 2шт.

3) И обычный набор “авто электрика” : провода, клеммы, изолента

Далее все просто.
От патрона идет два плюса и один минус. Плюсы (провода) подключаем один на габарит, другой на поворотник. На габарит идет слабый свет, на поворотник яркий. Минус кидаем на поворотник. Все изолируем. Включаем. Радуемся.

Теперь о возможных затруднениях.
У меня новый цоколь не подходил к поворотнику. Пришлось обрезать немного пластика, чтобы цоколь встал плотно.

Следующей трудностью стал поиск компонентов. Я потратил неделю ежедневных поездок по всему городу сначала чтобы просто найти лампочки, а затем еще несколько дней, чтобы найти патроны. Лампы в итоге я сначала купил красные. Но когда подключил, понял, что лоханулся. На следующий день чудом нашел магазин с последними оранжевыми лампами.

Вот вроде и все, что можно рассказать. Если есть вопросы — задавайте. Постараюсь ответить)

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американский стиль заключается в том, что габариты горят постоянно, их лампочки находятся в поворотниках и чаще всего они оранжевые.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться.

Внимание сотрудников ДПС к автомобилю с такой доработкой повышено, и возможно останавливать для проверки документов вас будут чаще.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой.

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

Читайте также:  Обзор тойота ленд крузер 200 2020

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Источник: pro-avtosalon.info

Как сделать поворотники габаритами?

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114. Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий.

Виды работ

Доработать поворотники на авто можно следующими способами:

  • дополнить горящие поворотники габаритами, переместив их с передних фар;
  • вставить дополнительные габаритные лампы на переднюю оптику;
  • изменить цвет габаритных ламп на желтый или белый;
  • использовать гибкие ДХО с функцией поворотника.

Если у габаритов желтый цвет, тогда свет от поворотников будет с ним сливаться, если цвет белый, тогда на фоне основных габаритов поворотники станут выделяться

Процесс установки

Прежде чем понять, как подключить поворотники к габаритам, учтите, что существует два главных цвета оптики габаритных огней:

  • желтый («американка») при таком же цвете поворотной оптики будет сливаться;
  • белый при желтом цвете поворота лучше выделиться на дороге.

Габаритные огни в поворотники на авто вставляются следующим образом:

  • в поворотной оптике на ВАЗ вырежьте отверстие, куда будет вставлен патрон. Допустимо использовать тип патрона w5w. Он будет вставлен в стандартную лампочку накаливания на 5 Вт или в светодиодную ленту;
  • патрон закрепите в оптике для поворота во избежание попадания влаги, грязи и для долговечного крепления;
  • для переноса освещения из фар в ВАЗ 2107 или 2109 переключите провода к только что вмонтированному патрону. При подсоединении дополнительных огней без переноса замкнуть контакт требуется в колодке, которая идет на блок-фару, параллельным образом.

Авто после такой доработки приобретает особый шарм

Несмотря на кажущееся удобство для водителя, согласно КоАП, подобное изменение конфигурации ведет к заблуждению других водителей и даже становится причиной аварий.

Также учтите, что при установке спереди машины приборов освещения, оснащенных красными огнями или отражателями, а также приспособлений с несоответствующим законодательству режимом работы и цветом вам грозит штраф в таких размерах:

  • 2500 рублей, если вы гражданское лицо;
  • 15000—20000 рублей — должностное;
  • 40000—50000 рублей — юридическое.

Штрафные санкции регулируются положением по допуску автомобилей к эксплуатации.

В последнее время автомобилисты прибегают к возможности обустроить габаритное освещение в поворотах посредством лампочек с двумя контактами. Но эта мера также может и помешать другим участникам дорожного движения. Таким образом, манипуляции с фарами, какими они бы ни были для вас полезными, могут посягнуть вашу безопасность. Поэтому не удивляйтесь возрастанию внимания к вашему авто со стороны сотрудников ГИБДД.

Источник: okuzove.ru

Лада 2114 J4F › Бортжурнал › Габариты в поворотники v2.0 (видео)

В общем американки мне нравятся, особенно рыжие, нравится как выглядит вечером. Не нравилось только то, как они работали с помощью двухконтактных патронов, хоть и днем было хорошо видно, что поворот моргает ярче, чем светит габарит.

Но короче мне это не нравилось. Хотел сделать через реле еще тогда, когда делал через двухконтактные патроны.

Но тогда то я владел тазом всего 3 месяца и не особо шарил че да как в этой штуке сделано и можно ли вообще самому че-то чинить? Но вот прошло

1.5 года и теперь я понимаю, что это тот же самый конструктор лего из детства. Только побольше и подороже.

Вообще недавно в голову пришла такая мысль, что в тазах специально делались какие-то вещи через попу (это я о фонарях, след. запись будет про них), чтобы у суровых русских мужиков в те времена было меньше времени на побухать и больше на “- опять эта херня сломалась, опять чинить”.

Но тут все-таки решил переделать их на правильные американки и максимально не колхозно.

Читайте также:  Код активации алкоголь 120 бесплатно

Что мне понадобилось:
1. Реле 5-ти контактных 75.3777, 2 шт. — 200р.
2. Диод 1N5819 (я хз почему многие пишут IN), 2 шт. — 6р.
3. Конденсатор 25V 4700uF, 2 шт. — 52р.
4. Разъем для реле с проводами (пригодился только один), 2 шт. — 100р.
5. Мама для поворотников с проводами, 2 шт. — 40р.
6. Папа для поворотников с проводами, 2 шт. — 40р.
7. Клеммы мама, 8 шт. — 16р.
8. Паяльник — был, припой — 80р.

Поскольку я в электрике знаю, только то, что есть + и -, то вот в эту схему я просто втыкал ну ооочень долго:

Потом стал руками прикладывать к колодке реле куда и что должно идти, вроде понял как надо и начал паять. Главное начать, реально.

В комментариях были вопросы, так что расписал схему подробней:

На саму лампочку (к патрону в фаре) пойдут: — от 85 и + от 30
Приходящие на колодку:
От поворотника: — к 85, + к 87
От габарита: — (не обязательно делать два минуса, можно либо с поворотника, либо с габарита взять, но если что его тоже к 85), + к 88
Конденсатор: — к 85 (серой полоской), + к 86
Диод: — к 86 (серой полоской), + к 87.

Когда всё это делаешь, лучше вставить само реле в колодку и проверять номера контактов, можно запутаться и зазеркалить.

Если в клемме было больше одного провода, то сначала спаивал их друг с другом, после обжимал их в клемме толстыми плоскогубцами (честно говоря это нихрена не удобно) и снова пропаивал все это вместе, чтоб точно не лезть туда еще раз.

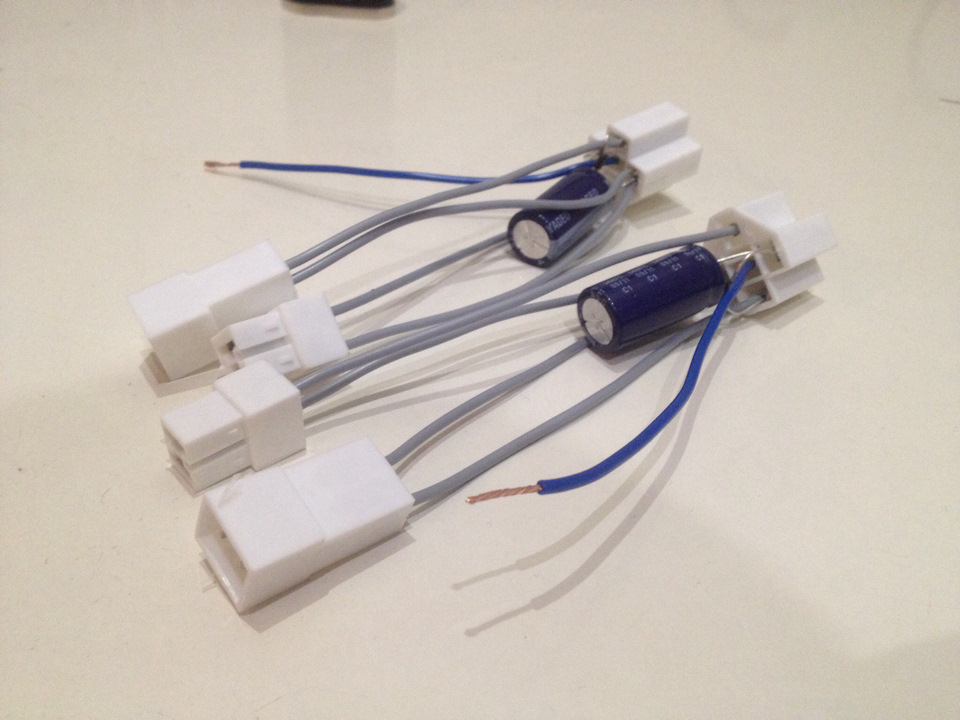

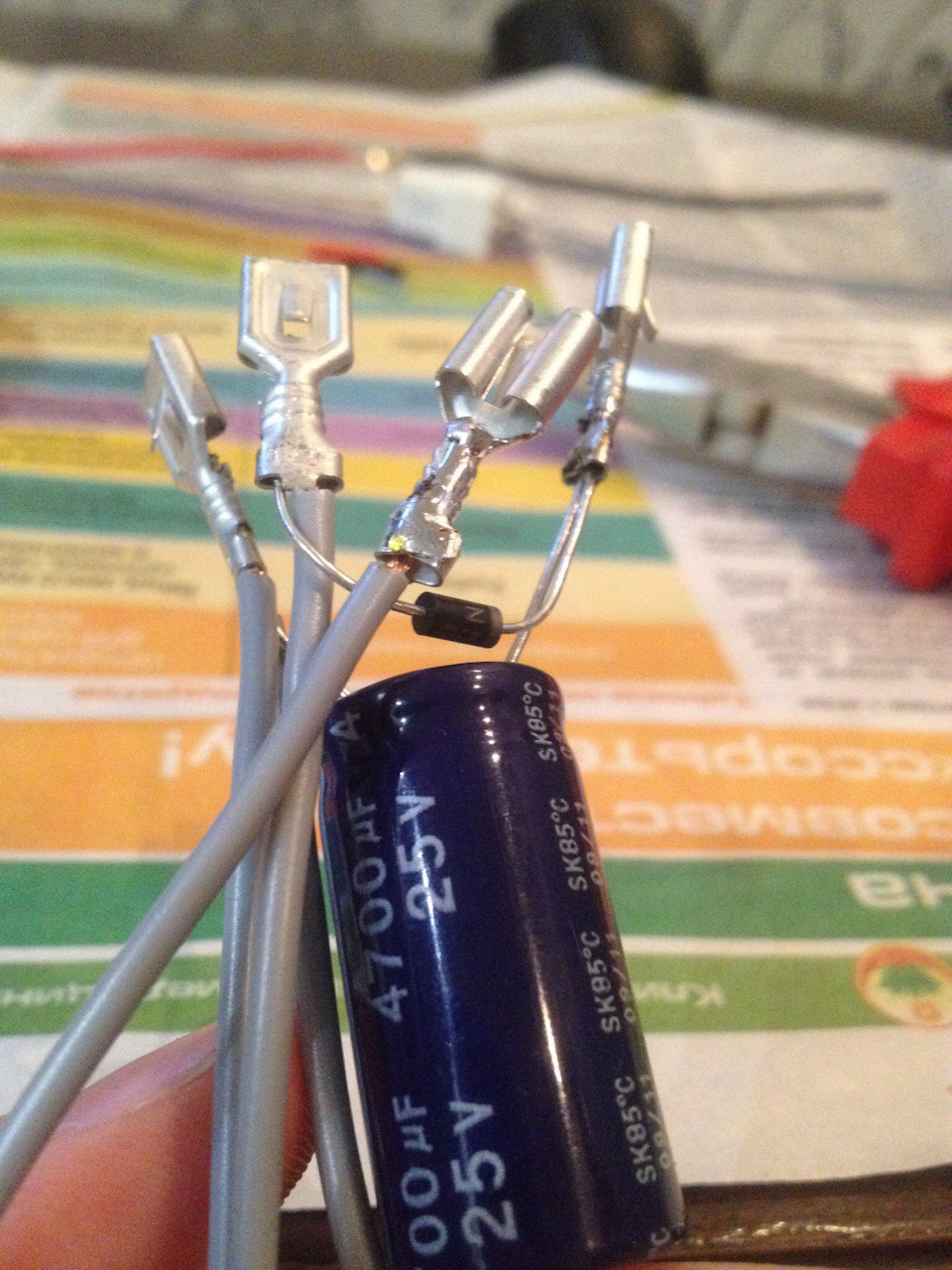

Получилась вот такая штука:

Весь этот конструктор в сборе:

Дальше просто вставляем одну колодку в патрон поворотника, вторую в его ответку и соединяем отдельный + габарита и все готово!

Вот только перед этим я столкнулся с двумя проблемами:
1. Перепутал в колодке на реле 85 и 86 местами.
2. Перепутал + и — приходящий от поворотника (когда включал поворотник — мигал поворотникгабариты хотя габариты были выключены, так же при выключенных габаритах поворотник еле моргал).

это на случай, если у кого-то возникнут подобные проблемы)

И вот наконец фото того, что получилось:

Так же не забываем вступать в группу #ToygerParts, в которой можно купить колпачки ВСМПО, SLIK, СМК, центровочные кольца, проставки, болты, гайки, секретки и т.д. и т.п.

Источник: www.drive2.ru

Устанавливаем габариты в поворотниках ваз 2114 как сделать американки на ваз

Многие хотят улучшить переднюю оптику, ведь с хорошим светом ездить куда комфортнее и безопаснее для вас, лишь бы ваш свет не мешал встречным водителям. Для этого существует очень много способов. Но некоторые желают получить за счет тюнинга фар уникальный и необычный вид. Для этого, например, они устанавливают в поворотники дополнительные габариты или же полностью переносят их туда, создавая, так называемый американский стиль.

Американский стиль заключается в том, что габариты горят постоянно, их лампочки находятся в поворотниках и чаще всего они оранжевые.

Американки на ваз 2114 очень частая практика, с ними машина действительно смотрится интереснее, кроме того в темное время суток любой дополнительный свет не помешает. При плохой видимости автомобиль с таким тюнингом более заметен на дороге. Но нужно понимать, что такое изменение может вводить в заблуждение других участников движения и иногда оно становиться причиной ДТП.

Желтые габариты сливаются с поворотниками, и некоторые участники дорожного движения могут неверно оценить обстановку. Поэтому лучше использовать габариты белого цвета, тогда оранжевые поворотники будут четко выделяться.

Внимание сотрудников ДПС к автомобилю с такой доработкой повышено, и возможно останавливать для проверки документов вас будут чаще.

Делая американки ваз 2114 все необходимо сделать в рамках закона, есть четкие ограничения в любых изменениях передней оптики. Например, точно нельзя устанавливать красные лампы, отражатели и любые другие приборы с несоответствующим цветом и режимом работы. За такие нарушения назначен штраф в 2500 рублей.

Как сделать американки на ваз 2114

Существует очень много способов реализовать американки на ваз 2114, каждые имеют свои плюсы и минусы. В зависимости от ваших умений, желаний и возможностей можно выбрать любой, из ниже представленных, или же придумать свой.

Лампа в поворотник с двумя нитями.

Двухнитевая лампа относительно хороший способ. Она достаточно проста в установке и понятна в использовании. В лампе находится две нити, одна тусклая на 5 Ват, друга более яркая на 25 Ват. Нить с слабой яркостью используется в качестве габаритных огней, а с сильной на поворотники. В итоге сигнал поворота достаточно отчётливо заметно, на фоне габаритных огней.

Для установки потребуется цоколь на два +, либо припаять провод напрямую к лампе, но нужно быть осторожным, при этом она может перегореть.

Читайте также:  Прицеп самоделка для легкового авто

Принцип инверсии сигнала. При этом лампа поворотника при движении постоянно горит, а при включении сигнала поворота, начинает моргать. По яркости, как в предыдущем случае огни не различаются, но выделяется сигнал за счет того, что лампа в момент работы полностью гаснет.

С установкой все просто, потребуется лишь немного порезать провода и два пятиконтактных реле, по одному на каждую фару.

Реле с конденсатором и диодом

Этот способ, по сути, более правильный предыдущий. К пятиконтактому реле добавляются диод IN5819 и конденсатор на 25 вольт 4700 мф. Принцип работы тот же, но есть гарантия, что ничего, нигде не замкнет и прослужит долго без проблем.

Замыкание габаритов на лампу поворотника

Нет ничего проще, как замкнуть поворотники на ваз 2114. Но данный способ в корне не верен, и использовать его категорически не рекомендуется. Лампа повортника напрямую подключается к габаритам, а сигнал поворота по сути отсутствует совсем.

Дополнительный патрон в поворотную фару

Самый правильный по мнению большинства, но при этом самый трудозатратный способ – это внедрение дополнительно патрона в фару. Патроны берутся из ненужных повторителей, отрезаются и впаиваются в фару. При аккуратном исполнении все выглядит незаметно, не каждый догадается о внесенных изменениях.

Полезное видео

Дополнительную информацию по установке габаритов в поворотники вы можете получить из видео ниже:

Источник: remontvazov.com

Как сделать габариты в поворотниках ВАЗ 2114

“Американский стиль” с габаритными огнями, установленными в поворотниках — популярный элемент тюнинга ВАЗ 2114. Провести такую модернизацию совсем несложно, поэтому владельцы “четырнадцатой” производят доработку указателей поворотов самостоятельно.

Есть несколько способов поставить габариты в поворотниках ВАЗ 2114. Но, прежде чем приступить к работе, обратите внимание на один нюанс — соответствие этого элемента тюнинга Правилам дорожного движения.

Габариты в поворотниках и ПДД

Перенос габаритов в указатели поворотов относится к изменению конструкции автомобиля, за что статьей 12.4 ч.1 КоАП России предусмотрены штрафные санкции. Особенно это касается случаев, когда цвет габаритных огней отличается от белого. Разумеется, субъективного мнения инспектора недостаточно для наложения штрафа. Несоответствие цвета должно быть доказано при помощи спектрометра. Но на практике обжаловать постановление достаточно сложно, ведь суды нередко выносят решения исключительно на основании слов сотрудников МВД, составивших протокол.
Перед тем, как сделать габариты в поворотниках ВАЗ 2114, обратите внимание еще на один момент: желтые габариты хуже заметны и могут ввести в заблуждение других водителей, поэтому такой тюнинг не вполне безопасен.

Габариты в поворотники с помощью двухнитевой лампы

Пожалуй, это самый простой способ дополнить габаритные огни свечением фонарей указателя поворота или перенести их в последние.
Для этого понадобится двухнитевая лампа, которую следует установить вместо стандартной, и соответствующий патрон. Вместо использования патрона можно использовать пайку, попросту припаяв провода к выводам лампы, однако в таком случае ее будет сложно менять.


К более мощным нитям лампы следует подключить провода, идущие к указателю поворота, а к менее мощным — провода габаритных огней.
Подключить последние можно параллельно, тогда указатели поворотов будут дополнять штатные габаритные огни, или просто переключить провода “габаритов” на лампы в “поворотниках”. Последний вариант и есть “американский” тюнинг, при котором габаритные огни и указатели поворотов совмещаются.

Габариты в поворотники с помощью дополнительной лампы

Другой вариант тюнинга — установка в корпус указателя поворотов дополнительной лампы.
Для этого нужно вырезать (просверлить) в нем отверстие и приклеить туда патрон для лампы.
В этом случае дополнительная лампа вставляется в патрон и подключается к проводу питания габаритных огней.

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле).
У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.


Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста.
Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

Источник: ladaservice.info
