KIA Sportage › Бортжурнал › Ремонт муфты полного привода на Sportage 3. Замена масла

Всем привет. Мои жалобы, что с полным приводом у меня не все гладко я уже давно изложил тут www.drive2.ru/l/450906970845614438/.
Перед этим на последнем ТО у дилера я пытался выяснить причину толчков, но как и следовало ожидать, ничего вразумительного я не услышал, но и ответ, что типа так и должно быть меня не устраивал.
Началось изучение соседних форумом наших соседей. Выяснил, что дефект который меня беспокоит вовсе не конструктивная особенность полного привода корейцев, а настоящая проблема решить которую можно только заменой масла и тщательной чисткой все полостей и элементов.
Дефект встречается на IX 35, Sorento, Sportage третьего поколения, т.к муфты у нас одинаковые.
Тут
www.drive2.ru/l/475360109447348885/
www.drive2.ru/l/459748143844577853/
Я извлек массу полезной информации, которая мне при работах несомненного помогла, за что настоящее человеческое спасибо авторам публикаций.
Причина, которая подтолкнула меня произвести самостоятельный ремонт гидравлической муфты было знакомство с одноклубником в моем городе, который любезно согласился мне помочь и дай бог ему за это здоровья и ровных дорог.
Ранее он делал уже подобное на своем автомобиле Тускан с электромагнитной муфтой. За знакомство благодарю одноклубника Andrews1977
На сайте натыкался и на другие темы, что ребята в Твери профессионально занимается ремонтом, но отправлять муфту транспортной компанией не хотел. А волнение, что туда зальют и как там все помоют меня тревожило еще больше.
Итак начнем. Для начало было куплено масло Ravenol, код 4014835795419

и сальник CORTECO 20026696В. Этот сальник стоит со стороны кардана, но его я не стал менять так старый еще был в хорошем состоянии, к тому же он был не совсем такой конструкции как оригинальный, но размеры совпадали. У родного сальника была еще передняя юбка, на фото ниже ее будет видно.

После того, как открутили кардан, попытали сорвать торцевую гайку, и опааааааа вал в муфте прокручивается. Хотя ранее я читал, что срывать гайку лучше на месте, чтобы не зажимать потом в тисках.
Снимаем муфту с редуктора, берем емкость для слива масла, ставим муфту входным валов вниз. При этом вал немного смещается по своей оси под массой муфты и из под сальника, начинает вытекать масло. За 10-15 мин вышло примерно 350 мл. Слилась абсолютно черна жижа, похожая на масло.

Далее, переворачиваем муфту и через брусок молоточком бьем по торцу входному валу. Таким образом торцевая крышка сальник сама выходить из зацепления с корпусом муфты. Стучим аккуратно, чтобы фрикционы не вывалились, после того как крышка снимется.

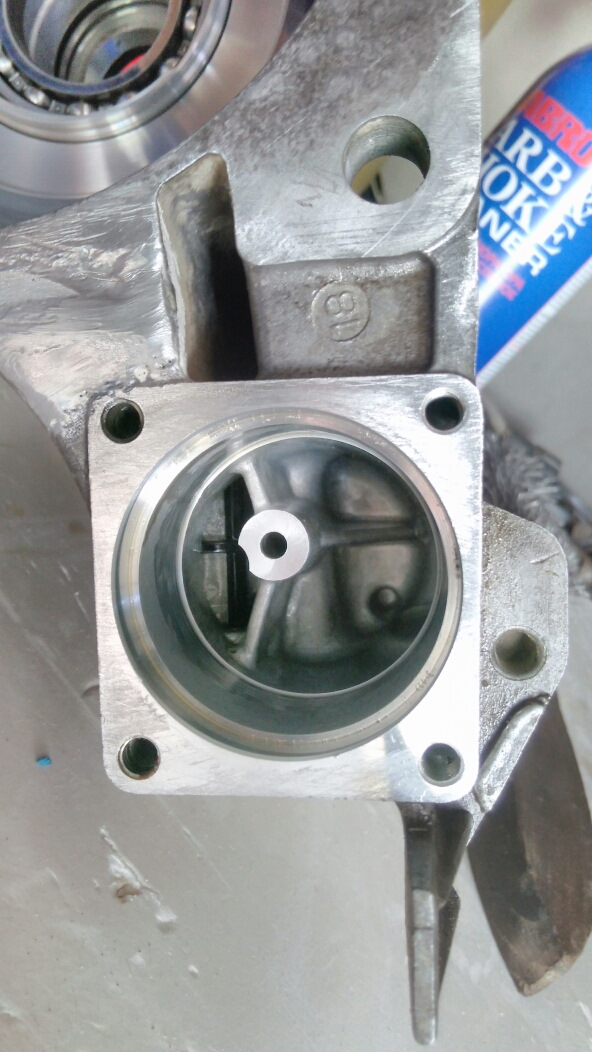

Снимаем торцевую крышку со стороны редуктора

Корзину с фрикционами мы разложили таким образом, чтобы не перепутать последовательность при сборке. Последнюю пару фрикционов, держит внутренне стопорное кольцо. Снимается отверткой.

Знаю, что слабым местом муфты является сварной шов соединяющий вал и корзину, но на консилиуме решили не усиливать сваркой сварной шов, так после обязательно потребуется обработка на токарном станке, для его зачистки (снять усиление). На вид шов ровный без следов износ.

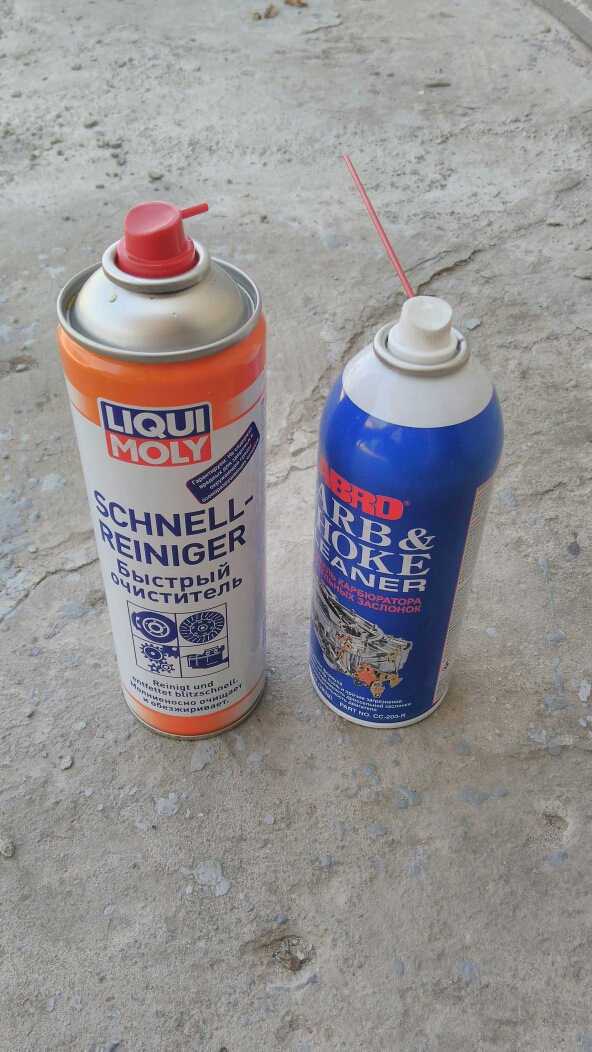

Перед сборкой каждое кольцо корзины я промывал очистителем. Пользовался такими. Ушло три балончика

Хочу сказать, что следует выбирать те очистители в комплекте которых идет трубочка удлинитель. Это необходимо для промывки полостей муфты, подшипников и внутреннего фильтра. И как мне показалось, с трубочкой создается более высокое давление (напор), чем без нее.

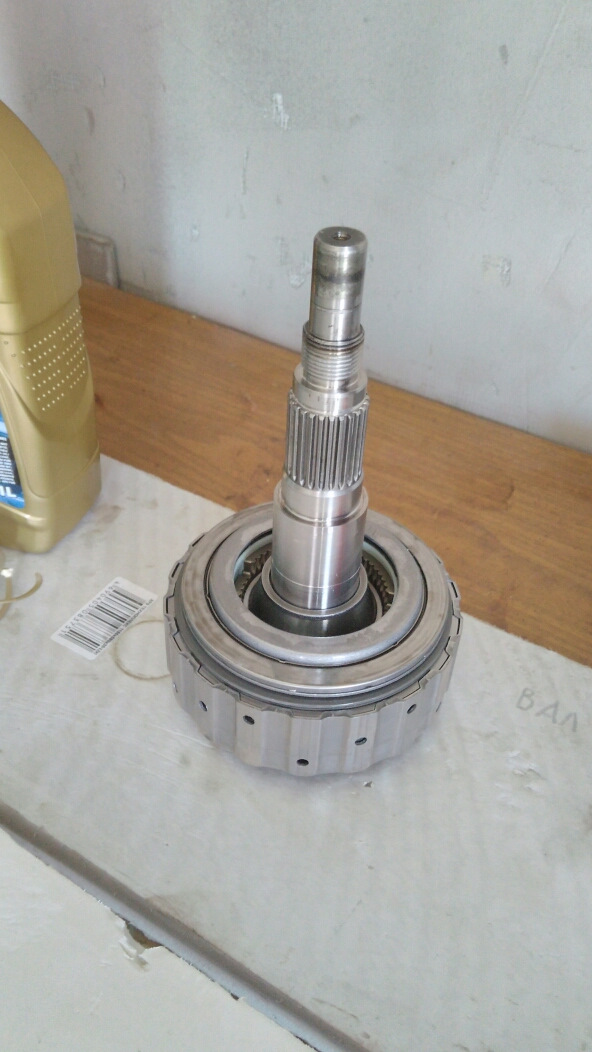

Корзина собрана, все внутренности очищены.

В процессе сборки, после чистки каждую плоскость фрикционов и мазал кисточкой новым маслом, т.к. мой напарник предупредил меня, что читал на страницах форума Тускан клуба, что после разборки ранее собранной муфты фрикционы были подгоревшими, т.к. при сборке не смазывались.

Для тех кто думает, что просто поменяв масло, можно решить все проблемы это ошибка. Отложений и сгустков там было достаточно, все их необходимо было удалить.

Также с помощью очистителя тщательно моей остальные поверхности и внутренние полости, подшипники, все очень легко смывается и вымывается.

Источник: www.drive2.ru

Ремонт муфты полного привода на Kia Sportage 3

Часто на киа спортейдж 3, а также на его собрате Hyundai ix35, происходит поломка муфты включения полного привода (ПП).

Проявляется для водителя это двумя симптомами.

Симптом первый:

При трогании с места с вывернутыми колесами (либо немного повернутыми, градусов на 20 и более) происходят толчки в трансмиссии, по ощущениям — в задние колеса. Если начинать движение с прямолинейного положения никаких толчков нет.

Симптом второй:

Полного привода просто нет. При вращении передних колес карданный вал вращается, а задние колеса стоят. Даже при включенной блокировке 4wd lock. На приборке может появиться индикатор неисправности системы 4wd. Коды ошибок С1832 и С1831.

Если на вашем авто проявляется один из этих симптомов, эта статья вам поможет решить проблему самостоятельно. Либо провести ремонт на СТО, и проконтролировать качество выполненных работ.

Если во втором случае причина достаточно очевидна — надо разбирать саму муфту ПП, то в первом необходимо провести несложную диагностику. Ведь толчки могут быть вызваны не только муфтой. Нужно исключить другие причины, например, неисправность АКПП.

Для этого необходимо обесточить муфту ПП, вытащив соответствующий предохранитель. Он находится в блоке предохранителей под капотом. Его номер F18, 20 А. Обозначен красным на картинке ниже.

Предохранитель муфты ПП, Киа Спортейдж 3. Блок под капотом.

Без предохранителя загорятся лампы неисправности ESP ABS и 4WD.

Читайте также:  Калькулятор расхода газа и бензина на авто

Далее трогаемся с места с повернутым рулем, замечаем есть ли толчки и удары. Если нет — проблема в муфте полного привода.

Снятие муфты полного привода Спортейдж 3

  1. Поднимаем автомобиль на подъемнике (либо используем яму). Откручиваем и снимаем карданный вал. Момент затяжки болтов карданного вала к флянцу муфты 49.0

7.0kgf.m)

  • Отпускаем (полностью не откручиваем) флянец муфты.Понадобиться высокая головка на 30. Удобнее это сделать сейчас, а не на столе.
  • Снимаем разъемы электрические
  • Откручиваем 4 болта крепления муфты к корпусу заднего моста. Прежде чем откручивать надо залить их wd-40, например, или любым спреем для обработки резьбовых соединений, на 10 – 20 минут. Выступающие части резьбы очищаем металлической щеткой от грязи. Момент затяжки болтов 58.8

    6.5kgf.m)

  • Используя плоскую отвертку, отсоединяем корпус муфты от корпуса заднего моста. Соединение не герметизируется, поэтому на плоскостях корпусов видны следы окисления металлов, возможна даже грязь. Шлицевое соединение между корпусом редуктора и муфтой смазано специальной смазкой, не забудьте при установке нанести ее на шлицы. Подойдет любая смазка класса EP (Extreme Pressure) на основе бисульфата молибдена(MoS2).
  • Цифровой пульсоксиметр.Точная проверка уровня насыщения кислородом в крови. Цена от 1 186,32 руб.

    Разборка и ремонт муфты полного привода

    После снятия разберем муфту на столе. Освободите достаточно места, для раскладывания внутренностей муфты. Если ваша муфта работает, но чувствуются толчки при старте, то все что нужно будет сделать, это разобрать ее и почистить с помощью специальных очистителей. Если полного привода уже нет, придется ремонтировать ступицу фрикционных дисков муфты, а точнее — варить разорванный сварной шов.

    Материалы для ремонта муфты полного привода:

    • Масло муфты. Shell TF 0870. Аналог, Ravenol, код 4014835795419. Некоторые используют ATF SP3 любого производителя. Количество масла 485 мл. Покупаем 1 литр.
    • Сальник муфты (со стороны кардана). Оригинал не продается отдельной запчастью. Подходит такой: CORTECO 20026696В.
    • Очиститель в баллоне в виде спрея. Подойдет любой для очистки тормозных дисков. Удобно, когда он с трубочкой в комплекте.

    Откручиваем крышку муфты, и выливаем старое масло, поворачивая муфту.

    Снимаем крышку муфты, болты под шестигранник

    Откручиваем гайку крепления фланца (ту что на 30) и снимаем фланец. Далее переворачиваем муфту и аккуратными постукиваниями через мягкую проставку, по торцу входного вала, добиваемся чтобы крышка-сальник вышла из корпуса муфты. Аккуратно, не повредите этот сальник, отдельной запчастью он не идет, нужно будет установить его на место.

    В верхнем левом углу – сапун муфты, через него может вытекать рабочая жидкость

    Стучим аккуратно, чтобы не выпали фрикционы, после снятия крышки–сальника.

    Пакет фрикционов всборе

    Далее аккуратно последовательно разбираем пакет фрикционов, складывая фрикционы в последовательности снятия. Последнюю пару удерживает стопорной кольцо, снимаем его с помощью плоских отверток, или специального разжимного съемника для стопорных колец.

    После того как все разобрано, осмотрите сами фрикционы на момент износа накладок. Если они стерты, придется менять муфту в сборе. Но, как правило, фрикционы редко стираются. Если полный привод у вас пропал, причина именно в ступице, шлицевое соединение которой крепиться сваркой. Этот сварной шов просто «обрезается» от большой нагрузки. Придется заварить его с помощью сварки.

    Далее, необходимо вычистить корпус муфты, все каналы, все диски, фильтр с помощью спрея-очистителя и небольшой кисти. Сгустков масла быть не должно вообще. Открутив насос, промываем его очистителем.

    Собираем пакет фрикционов в обратной последовательности.

    Важно: каждый диск, перед установкой, окунаем в емкость с новым маслом. Нельзя устанавливать сухие фрикционы.

    Вставляем собранный пакет дисков в корпус муфты, и аккуратно забиваем крышку-сальник, смазав ее по посадочным поверхностям маслом. Перед тем как забивать крышку в корпус ее необходимо одеть на вал, чтобы не повредить ее внутреннюю кромку.

    Устанавливаем фланец муфты, но не затягиваем его полностью.

    Устанавливаем моторчик, заливаем ровно 485 мл нового масла, устанавливаем крышку муфты на герметик.

    Устанавливаем муфту на авто, затягиваем фланец, прикручиваем кардан. Моменты затягивания я указывал выше.

    Вот и весь ремонт.

    Нужно регулярно менять рабочую жидкость муфты полного привода. Хоть завод производитель и не регламентирует такую процедуру, я рекомендую это делать раз в 45 000 км пробега. Делать это можно без разборки муфты, просто снимать ее и сливать через контрольную пробку. Полностью все масло не сольется, но около 300 – 380 мл удается слить.

    Ниже, видео переборки муфты полного привода на Спортейдж 3, IX35

    Источник: avtoumnik.ru

    Полный привод Киа Спортейдж 3

    Кроссовер Kia Sportage 3 продается в переднеприводной и полноприводной модификациях. Системой подключаемого полного привода могут оснащаться как автомобили с бензиновым двигателем, так и дизельные версии. Управление распределением крутящего момента между осями осуществляется электронным блоком, находящимся в левой части передней панели под облицовкой. Он анализирует следующие данные: текущую нагрузку на двигатель (датчик положения дроссельной заслонки), частоту вращения передних и задних колес, угол поворота колес, информацию от блока управления антиблокировочной системой. Поключение заднего привода осуществляется с помощью электромагнитной муфты, которая устанавливается перед дифференциалом задней оси.

    Всего предусмотрено 2 режима работы полного привода: автоматический и режим блокировки. В первом случае подключение заднего моста происходит только тогда, когда ЭБУ посчитает это необходимым. В нормальных же условиях кроссовер будет вести себя как обычный переднеприводный автомобиль. Режим блокировки активируется с помощью специальной кнопки, которая в зависимости от модификации может находиться либо в блоке клавиш на передней панели слева от рулевого колеса, либо на центральном тоннеле рядом с рычагом управления коробкой передач. После включения постоянного полного привода на приборной панели загорается контрольная лампа со светофильтром оранжевого цвета. Режим блокировки предполагает передачу на задние колеса до 50% крутящего момента и активен при скорости до 40 км/ч. При достижении скорости 30 км/ч начинается постепенное отсоединение заднего моста и при скорости 40 км/ч он полностью отключается. При замедлении автомобиля происходит обратный процесс – в интервале от 40 до 30 км/ч передаваемый за заднюю ось крутящий момент постепенно увеличивается вплоть до полного подключения. Режим блокировки деактивируется повторным нажатием на кнопку.

    Стоит отметить, что на приборной панели рядом с контрольной лампой, сигнализирующей о переходе в режим принудительной блокировки, находится индикатор неисправности в системе полного привода. Он начинает моргать красным цветом при обнаружении каких-либо неполадок.

    Система 4WD кроссовера Киа Спортейдж 3 состоит из следующих основных узлов: раздаточная коробка, карданный вал и электромагнитная муфта. Все они изображены на расположенном ниже рисунке.

    Устройство полного привода Киа Спортейдж 3

    Раздаточная коробка крепится к картеру коробки передач. Она имеет достаточно простое устройство и состоит из пары конических гипоидных шестерен. Межосевой дифференциал в раздаточной коробке отсутствует, а функцию распределения момента между осями выполняет электромагнитная муфта, смонтированная вместе с задним дифференциалом. Именно на ее входной вал передается вращение от раздаточный коробки через карданный вал. В свою очередь электронный блок управления вычисляет требуемый для передачи на задние колеса крутящий момент и в зависимости от этого блокирует муфту частично или полностью.

    Источник: www.sportage-russia.ru

    Муфта включения полного привода KIA Sportage

    Артикул:

    Цена по запросу т.к цены могу меняться каждый день Из-за плавающего доллара и ЕВРО ! , но если вы нашли где-то дешевле чем у нас, укажите нам контакты и мы вам сделаем дешевле чем там по возможности.

    Внимание : Другие запчасти для вашего автомобиля вы можете найти на уникальном сайте http://auto.tyt-vse.com/

    Муфта (электромуфта) подключение заднего моста Hyundai, KIA

    Схема полного привода с электромагнитной муфтой Hyundai, KIA

    На многих автомобилях полный привод подключаемый. Так же устроен и полный привод на автомобилях Hyundai, KIA, привод на задние колеса здесь подключаемый автоматически, через электромагнитную муфту.

    Электромеханическая муфта полного привода

    Муфта управляется блоком управления полным приводом Hyundai, KIA. Принцип работы электромеханической муфты практически такой же как и у сцепления. При подаче напряжения на муфту диски внутри муфты прижимаются друг к другу и через них начинает передаваться крутящий момент на задние колеса.

    Полный привод подключается Hyundai, KIA только в момент пробуксовки передних колес, причем примерно после второго проворота колеса. Когда надобность в полном приводе отпадает, он отключается. Так же привод отключается при превышении определенного порога скорости, потому что работа муфты не рассчитана на большие скорости.

    На панели приборов есть лампа проверки полного привода. При включении зажигания лампа загорается и производится самотестирование системы. Если все в порядке, то лампа гаснет. При наличии неисправностей лампа продолжит гореть.

    К сожалению никаких опозновательных знаков того, что привод включился, в машине нет. Но вы без труда это поймете, когда застрянете и начнете буксовать. Когда привод задних колес подключится, вы почувствуете легкий толчок, и машина начнет не спеша вылазить из завала, не надо насиловать машину буксовать, из-за этого сгорают фрикционы в муфте.

    Крутящий момент к задним колесам передается через раздаточную коробку (2), передний кардан (4), электромагнитную муфту (5), задний кардан (6), редуктор (7) заднего моста и приводы задних колес.

    Схема трансмиссии полного привода автомобиля

    1 — коробка передач, 2 — раздаточная коробка, 3 — приводы передних колес, 4 — передняя карданная передача, 5 — электромагнитная муфта, 6 — задняя карданная передача, 7 — редуктор заднего моста, 8 — приводы задних колес.

    Раздатка жестко крепится на картере коробки передач. Приводом для раздатки служит коробка дифференциала. Сама раздаточная коробка двухступенчатая. Межосевой дифференциал в раздатке отсутствует, а перераспределение момента между осями выполняет электромагнитная муфта в зависимости от дорожных условий.

    Валы карданных передач сделаны из тонкостенной стали. Электромагнитная муфта передает крутящий момент на задние колеса только когда муфта частично или полностью блокируется от сигнала блока управления полным приводом.

    Блок привода получает информацию от блока управления двигателем и на основании полученных данных включает или отключает муфту, подавая или снимая таким образом крутящий момент к задним колесам.

    Блок получает следующую информацию:

    — нагрузка двигателя (от ЭБУ двигателя)

    — продольное ускорение автомобиля (от датчика ускорения под консолью панели приборов)

    — скорость движения автомобиля и разность частоты вращения колес (от колесных датчиков)

    — режим торможения (от блока ABS)

    Электромагнитная муфта не нуждается в обслуживании.

    Новая муфта стоит от 45000р до 60000р, у нас вы можете приобрести перебранную муфту с гарантией за 25000р. На нашу муфту мы даем гарантию 3 месяца.

    Источник: www.remzap-agregat.ru

    Разбираемся с приводом Спортейджа разных поколений

    В 1996 году начался выпуск автомобиля Киа Спортейдж. На тот момент в модельном ряде марки не было подобных машин, а рынок кроссоверов, по сути, не существовал. Однако, в компании уже четко ощущали новые веяния, которые начинали влиять на автомобильную промышленность Европы и Азии. В связи с бурным развитием мирового автопрома, высокой преемственности марок и переходом автомобилей в широкий мейнстрим, конъюнктура спроса менялась, появилась необходимость внедрения нового типа легкового авто, который бы удовлетворял ранее, казалось, несовместимым требованиям. Большие и мощные полноприводные внедорожники оказались дороги в эксплуатации и обслуживании. Их использование для личных целей, особенно в городах, оказалось неудобным. Класс седанов и универсалов, обладал ограниченными возможностями по вместительности и проходимости в местностях с неидеальным дорожным покрытием и изменчивыми погодными условиями. На этом фоне специалисты компании Киа решили занять часть зарождающейся и, как оказалось, очень перспективной ниши, создав современный вместительный автомобиль с хорошей управляемостью, уровнем комфорта, высоким клиренсом и, главное, полным приводом.

    Kia Sportage 2017 года с полным приводом и дизельным мотором 2.0 CRDi

    Первое поколение

    Киа Спортейдж первого поколения все еще находился под влиянием особенностей, которыми обладают внедорожники более утилитарного класса, он сохранил рамную конструкцию кузова, в его ходовой части и трансмиссии сохранились некоторые решения напоминавшие от том кто был его предшественником. Но с системой привода надо было что-то решать. Постоянный полный привод на все четыре колеса для Спортейдж уже не являлся необходимостью, так как в приоритет ставилась не столько проходимость, сколько баланс возможностей, удобства и экономичности. Поэтому привод кроссовера реализовали по системе Part-time. В данной конструкции привода задний мост подключен постоянно, а передний можно подключать временно при необходимости. Киа Спортейдж 1 с таким типом полного привода хорошо показывал себя на легком бездорожье, обладал невысоким расходом топлива и приличной управляемостью несмотря на высокий клиренс. Из-за достаточно мягкой подвески в условиях города кроссовер обладал неплохим уровнем комфорта. К недостаткам можно отнести:

    • Особенность системы Part-time — нельзя передвигаться по сухому и твердому покрытию в режиме полного привода;
    • Невысокую надежность хабов передних колес, они иногда выходят из строя и передний привод перестает включаться;
    • Необходимость подключать передний привод в ручном режиме;
    • Отсутствие блокировок, что снижает возможности автомобиля на бездорожье;

    Хабы подключения передних колес в полноприводном Sportage первого поколения

    Второе поколение

    В Киа Спортейдж 2, выпуск которого продолжался с 2004 по 2010 год, конструкция привода колес была существенно изменена. Вместо подключаемого по системе Part-time переднего моста, сделали подключаемый через электромагнитную муфту задний. Такая конструкция считается более современной и используется на многих паркетниках. Задний мост подключается по принципу «On demand» то есть при необходимости, во время пробуксовки передних колес и на него может передаваться до 50% крутящего момента. Соотношение момента между осями зависит от силы проскальзывания передних колес, нажатия на педаль газа и угла поворота руля.

    У раздаточной коробки есть три режима работы: 2WD, auto и Lock. В первом режиме работает только привод на передние колеса, в режиме «auto» муфта подключает задние колеса при проскальзывании передних. В режиме блокировки часть крутящего момента постоянно передается на задний мост. Он подключается только при скорости движения до 40 км/ч. При превышении этого значения автомобиль становится переднеприводным. Сделано это для предотвращения повреждения трансмиссии из-за отсутствия дифференциала.

    Электромагнитная муфта полного привода Киа Спортейдж 2005

    Привод Киа Спортейдж второго поколения, позволяет достаточно уверенно чувствовать себя на заснеженных дорогах, в песке и на легком бездорожье. Ему не по силам сложные участки требующие равномерного распределения вращающего момента, диагональные вывешивания, участки требующие большой скорости движения в режиме 4х4 и активного маневрирования.

    Кроме полноприводных версий Спортейдж 2, существовал и переднеприводный вариант. Это была самая недорогая комплектация кроссовера с бензиновым двигателем 2.0.

    Третье и четвертое поколения

    Система привода Спортейдж третьего поколения изменилась не значительно. Ее конструкция по-прежнему состоит из раздаточной коробки, карданного вала и электромагнитной муфты. Режимы работы раздатки те же. Это можно сказать и о машинах четвертого поколения (с 2016 года). Режим блокировки теперь включается специальной кнопкой, которая, в зависимости от модификации может находиться слева от руля в блоке клавиш или на центральной консоли.
    По проходимости новые модели кроссовера практически не отличаются от машин 2004-2010 годов выпуска.

    Система полного привода Dynamax AWD на Sportage 4 (с 2016 года)

    У владельцев Спортейджа третьего и четвертого поколения, как перед покупкой так и после, традиционно возникает много вопросов по поводу работы системы полного привода. В основном это происходит после выезда на более-менее серьезное бездорожье или застревания в глубоком снегу. Задний привод в таких ситуациях ведет себя не всегда предсказуемо, из-за чего выбраться из грязи или сугроба самостоятельно не всегда представляется возможным. Здесь не лишним будет расставить точки и объяснить что следует ожидать от этого автомобиля в таких дорожных условиях. Для наглядности и понимания представим информацию в виде тезисов.

    1. Не стоит безоговорочно верить продавцам салонов и информации в рекламных буклетах о том что Киа Спортэйдж полноприводный автомобиль. Как и большинство современных кроссоверов он является полно приводным только Part-time, а не постоянно, причем в большинстве дорожных ситуаций он именно переднеприводный. При чем иногда это касается даже ситуации когда нажата кнопка «Lock».
    2. То что называется режимом блокировки, им в буквальном смысле не является. При включении этого режима на задние колеса может передаваться столько крутящего момента, сколько посчитает нужным автоматика. И это не всегда будет на 100% соответствовать дорожным условиям.
    3. При вывешивании передних колес, например если автомобиль сел на защиту, и при вывешивании по диагонали автоматика не может адекватно оценить нагрузку на них, по этому вращающий момент может назад вообще не передаваться.
    4. При скорости движения выше 30 км/ч задний привод начинает отключаться даже в режиме блокировки раздаточной коробки, а после 40 км/ч всегда отключается для предупреждения повреждения трансмиссии из-за разной угловой скорости колес при повороте руля.

    Источник: iskorea.ru
