Пескоструйный пистолет для компрессора. Абразивная обработка в домашних условиях

Если вы занимаетесь ремонтно-реставрационными работами либо владеете небольшой авторемонтной мастерской, то без пескоструйного пистолета для компрессора вам не обойтись. Разнообразие моделей в большинстве случаев позволяет сделать вполне осознанный выбор, увеличив попутно сферу применения имеющейся компрессорной установки.

Классификация и применение

Основное назначение пескоструйного пистолета – предварительная очистка кузова автомобиля от стойких загрязнений, с которыми не удаётся справиться химическими способами. Впрочем, устройство сгодится и для эффективной очистки любых металлических поверхностей перед их окраской, патинированием или анодированием.

Пескоструйный пистолет для компрессора использует явление инжекции, когда в потоке, подаваемого от компрессора через редуктор сжатого воздуха, искусственно создаётся перепад давлений. Благодаря этому автоматически возрастает скорость, и, соответственно, кинетическая энергия потока. Если же воздух по пути «утяжелить» каким-либо мелкодисперсным абразивным материалом (песком, шлаком или корундом), то эффективность очистки дополнительно увеличится.

Способ выброса смеси для пескоструйной обработки может быть и иным. Например, при наличии мощного компрессора, со значительным расходом (от 600…800 л/мин) можно применить нагнетание смеси через пистолет. По такому принципу действуют эжекторные пескоструйные пистолеты. Однако они менее распространены, поскольку характеризуются повышенными энергозатратами на единицу очищаемой площади.

В свою очередь, пескоструйные инжекционные пистолеты во многих случаях эффективнее пескоструйных камер: те громоздки, и требуют особого ухода при эксплуатации, в то время, как пистолет достаточно продуть после очередного применения, да периодически инспектировать места уплотнений.

По способу подачи абразива различают пескоструйные пистолеты для компрессора с бачком и со шлангом. Работа с устройством первого типа будет носить периодический характер – наполнил, отработал, отключил, заправил. Поэтому пистолеты с бачком нужнее для очистки сравнительно небольших по площади поверхностей (до 1…2 м 2 ), причём преимущественно плоских. Пистолеты со шлангом менее мобильны, зато позволяют работать в более длительном режиме, а сложность конфигурации очищаемой поверхности для них значения не имеет.

Здесь можно посмотреть различные компрессоры для пескоструя

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

  1. Корпус с ручкой.
  2. Сопло.
  3. Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
  4. Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
  5. Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
  6. Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
  7. Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

  • Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
  • Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
  • Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
  • Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Как выбрать нужную модель?

При выборе обращают внимание на следующие элементы конструкции пистолета:

  1. Набор сопел и материал, из которого они изготовлены. Преимущество по долговечности однозначно получают сопла для пескоструйной обработки, изготовленные из твёрдого сплава на основе кобальта и карбида вольфрама.
  2. Способ крепления сопла к корпусу: накидная гайка при длительной работе, особенно с вибрациями может самопроизвольно отвинчиваться, в то время, как резьбовой штифт более надёжен.
  3. Эргономичность ручки и удобство расположения запорно-регулирующей арматуры.
  4. Наличие на корпусе пистолета крепёжных отверстий: это позволяет, закрепив устройство, перемещать руками относительно него очищаемую деталь.

Естественно, что рабочие характеристики приобретаемого пескоструйного пистолета должны быть согласованы с возможностями компрессора. В частности, при постоянной очистке сложных поверхностей давление абразивно-воздушной смеси, на которое рассчитано устройство, должно быть максимально возможным. Рекомендуется, чтобы компрессор имел запас по давлению не ниже 15…20 %.

Многое в выборе зависит и от характера поверхностей, которые придётся очищать. Например, для кирпича, бетона или иных строительных материалов силы сцепления загрязнений не столь велики, как для металлов, но весьма важен показатель равномерности распыления, а мощность струи может быть и меньшей. Здесь однозначное преимущество получают устройства для пескоструйной обработки эжекторного типа.

Их наиболее популярных моделей стоит отметить:

  • Пескоструйные пистолеты SGI и Gi – производитель всегда комплектует их твердосплавными соплами собственного производства, что удобно, и не создаёт проблем со взаимозаменяемостью. Цена пистолетов SGI – от 3500 руб. ;
  • Пистолеты от GI-Auto, которые можно стационарно фиксировать на любой поверхности, имеющей хотя бы два отверстия. Цена — от 5000 руб.;
  • Пистолеты линейки Aquarita, отличающиеся вполне бюджетной ценой – всего от 1300 руб.

Источник: proinstrumentinfo.ru

Пескоструйный пистолет для компрессора. Абразивная обработка в домашних условиях

Если вы занимаетесь ремонтно-реставрационными работами либо владеете небольшой авторемонтной мастерской, то без пескоструйного пистолета для компрессора вам не обойтись. Разнообразие моделей в большинстве случаев позволяет сделать вполне осознанный выбор, увеличив попутно сферу применения имеющейся компрессорной установки.

Классификация и применение

Основное назначение пескоструйного пистолета – предварительная очистка кузова автомобиля от стойких загрязнений, с которыми не удаётся справиться химическими способами. Впрочем, устройство сгодится и для эффективной очистки любых металлических поверхностей перед их окраской, патинированием или анодированием.

Читайте также:  Как установить в телефоне навигатор

Пескоструйный пистолет для компрессора использует явление инжекции, когда в потоке, подаваемого от компрессора через редуктор сжатого воздуха, искусственно создаётся перепад давлений. Благодаря этому автоматически возрастает скорость, и, соответственно, кинетическая энергия потока. Если же воздух по пути «утяжелить» каким-либо мелкодисперсным абразивным материалом (песком, шлаком или корундом), то эффективность очистки дополнительно увеличится.

Способ выброса смеси для пескоструйной обработки может быть и иным. Например, при наличии мощного компрессора, со значительным расходом (от 600…800 л/мин) можно применить нагнетание смеси через пистолет. По такому принципу действуют эжекторные пескоструйные пистолеты. Однако они менее распространены, поскольку характеризуются повышенными энергозатратами на единицу очищаемой площади.

В свою очередь, пескоструйные инжекционные пистолеты во многих случаях эффективнее пескоструйных камер: те громоздки, и требуют особого ухода при эксплуатации, в то время, как пистолет достаточно продуть после очередного применения, да периодически инспектировать места уплотнений.

По способу подачи абразива различают пескоструйные пистолеты для компрессора с бачком и со шлангом. Работа с устройством первого типа будет носить периодический характер – наполнил, отработал, отключил, заправил. Поэтому пистолеты с бачком нужнее для очистки сравнительно небольших по площади поверхностей (до 1…2 м 2 ), причём преимущественно плоских. Пистолеты со шлангом менее мобильны, зато позволяют работать в более длительном режиме, а сложность конфигурации очищаемой поверхности для них значения не имеет.

Здесь можно посмотреть различные компрессоры для пескоструя

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

  1. Корпус с ручкой.
  2. Сопло.
  3. Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
  4. Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
  5. Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
  6. Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
  7. Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

  • Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
  • Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
  • Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
  • Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Как выбрать нужную модель?

При выборе обращают внимание на следующие элементы конструкции пистолета:

  1. Набор сопел и материал, из которого они изготовлены. Преимущество по долговечности однозначно получают сопла для пескоструйной обработки, изготовленные из твёрдого сплава на основе кобальта и карбида вольфрама.
  2. Способ крепления сопла к корпусу: накидная гайка при длительной работе, особенно с вибрациями может самопроизвольно отвинчиваться, в то время, как резьбовой штифт более надёжен.
  3. Эргономичность ручки и удобство расположения запорно-регулирующей арматуры.
  4. Наличие на корпусе пистолета крепёжных отверстий: это позволяет, закрепив устройство, перемещать руками относительно него очищаемую деталь.

Естественно, что рабочие характеристики приобретаемого пескоструйного пистолета должны быть согласованы с возможностями компрессора. В частности, при постоянной очистке сложных поверхностей давление абразивно-воздушной смеси, на которое рассчитано устройство, должно быть максимально возможным. Рекомендуется, чтобы компрессор имел запас по давлению не ниже 15…20 %.

Многое в выборе зависит и от характера поверхностей, которые придётся очищать. Например, для кирпича, бетона или иных строительных материалов силы сцепления загрязнений не столь велики, как для металлов, но весьма важен показатель равномерности распыления, а мощность струи может быть и меньшей. Здесь однозначное преимущество получают устройства для пескоструйной обработки эжекторного типа.

Их наиболее популярных моделей стоит отметить:

  • Пескоструйные пистолеты SGI и Gi – производитель всегда комплектует их твердосплавными соплами собственного производства, что удобно, и не создаёт проблем со взаимозаменяемостью. Цена пистолетов SGI – от 3500 руб. ;
  • Пистолеты от GI-Auto, которые можно стационарно фиксировать на любой поверхности, имеющей хотя бы два отверстия. Цена — от 5000 руб.;
  • Пистолеты линейки Aquarita, отличающиеся вполне бюджетной ценой – всего от 1300 руб.

Источник: proinstrumentinfo.ru

Как сделать своими руками пескоструйный пистолет – самодельная насадка для компрессора вместо мини пескоструя

Как-то я наткнулся на подобную идею как сделать пескоструйный пистолет на Ютубе, и подумал, что это вообще не работоспособный агрегат. Потом я решил, посмотреть что из этого выйдет все же стоит. В случае провала я почти ничего не теряю в деньгах. К моему огромному удивлению, ручной пескоструй работает, и вполне прилично.

В приложенном видео немного больше деталей, чем в статье, и в нем показан самодельный пескоструйный пистолет в действии.

При сборке пистолета для пескоструя своими руками вам понадобятся:

  • Недорогой распылитель
  • Переходная муфта с наружной на внутреннюю резьбу 1 см
  • Тефлоновая лента
  • Пустая пластиковая бутылка 0,5 л
  • Клеевой пистолет
  • Напильник или шлифмашинка
  • Воздушный компрессор
  • Дрель с набором сверл
  • Абразивный материал для пескоструйного аппарата (я использовал стеклянный абразив)
  • Универсальный нож

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Читайте также:  Как поменять ремень генератора

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

Шаг 4: Делаем резервуар из бутылки

Я использовал пустую пластиковую бутылку 0,5 л из-под лимонада. Ножом разрежьте пластиковое кольцо от крышки и снимите его. Затем просверлите отверстие на месте этого кольца насквозь горлышка сверлом 3 мм, расширьте это отверстие сверлом 4,8 мм. Эта часть бутылки самая жесткая, поэтому отверстие сверлим здесь. Лучше всего закрепить горлышком в тисках и спокойно просверлить отверстие. Держите дрель максимально прямо.

Шаг 5: Засыпаем абразив

Стеклянный абразив продается в магазине. Чтобы наполнить бутылку абразивным материалом, скрутите из листа бумаги воронку и вставьте ее в горлышко бутылки. Бутылку заполните доверху и закрутите крышку.

Затем я вставьте сопло в отверстия, сделанные в бутылке. Сопло я закрепил термоклеем. Мне кажется, измельченная скорлупа грецкого ореха тоже может быть абразивом для мини пескоструя.

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Источник: masterclub.online

Как выбрать пескоструйный пистолет для компрессора?

Нужно избавиться от ржавчины или слоя краски на металлической поверхности? Пескоструйка – один из лучших способов. Нужен компрессор и пистолет, об особенностях которого мы и рассказываем в этой статье.

Зачистка металлических поверхностей от краски и ржавчины вручную — это довольно трудоемкий процесс. Упростить себе жизнь можно, если воспользоваться пескоструйным пистолетом, который с помощью абразива быстро и эффективно уберет ржавчину с любой поверхности. Также им можно создавать красивые рисунки на стекле (например, при создании дизайна витражей). Конечно, для него потребуется производительный компрессор, поэтому рекомендуем покупать пистолет в связке с этим устройством. Какой выбрать пескоструйный пистолет для компрессора, чтобы он был надежным и долговечным?

Если вы планируете заниматься ремонтом автомобилей и вам нужно выполнять большой объем работ, тогда возможно вам недостаточно будет приобрести только пистолет. Для этого вам потребуется пескоструйный аппарат, выбор которого мы подробно описали в предыдущей статье.

Конструкция и принцип работы пескоструйного пистолета

Конструктивно пистолет для пескоструйки состоит из следующих элементов:

  1. Рукоятка.
  2. Курок.
  3. Сопло распыления воздушно-песчаной смеси.
  4. Втулка для подсоединения бачка или шланга подачи песка.
  5. Резервуар с песком.
  6. Втулка для подсоединения шланга подачи воздуха с компрессора.

Во многом пескоструйный пистолет напоминает краскопульт, только сопло здесь изготовлено из другого материала и имеет другой диаметр. Принцип его работы заключается в следующем: по шлангу через втулку (6) подается сжатый воздух из компрессора. В это время происходит подсос абразива из резервуара (5), который подается на сопло (3) пистолета. А из сопла уже под давлением выдувается абразив на обрабатываемый материал. По сути у пистолета инжекторный способ работы, при котором воздух и песок подается по разным шлангам. Из-за этого производительность работы у обычных пистолетов в несколько раз меньше, чем у пескоструйных аппаратов, и они гораздо слабее своих габаритных собратьев.

Способ подачи песка

Забор абразива может производиться напрямую из присоединяемого бачка или из другого резервуара с помощью шланга. Какой лучший пескоструйный пистолет, со шланговой подачей абразива или с бочковой? Все зависит от объема выполняемой работы. Например, если нужно зачистить 1 – 2 м 2 листового металла, тогда вполне хватит обычного бачка. Но его нужно постоянно пополнять, а это означает простои в работе. Преимуществом же является его мобильность, то есть меньше шлангов придется тягать. Можно сказать, пистолет с бочком предназначен для небольших по объему работ в гараже.

Для более объемных работ лучше выбрать шланговую подачу песка. В этом случае шланг опускается в резервуар с песком, например, большую бочку, и песок подается до тех пор, пока он не закончится. Такой способ подачи абразива удобен, когда нужно зачищать большую площадь, например, кузов автомобиля. Однако из-за шланга теряется некоторая мобильность, которая есть у устройства с бачком. В целом это не критично, если пескоструйка стоит у нас в гараже и все работы мы выполняем в одном месте. Также у шланговых пескоструек больший расход воздуха и для них нужно выше давление. Если для устройств с бачком хватает примерно 3 — 4 бар, то для шланговых нужно 5 — 8 бар.

Материал изготовления и диаметр сопел

При покупке важно обращать внимание на материал изготовления сопел, так как это главный расходный материал в пистолете. В процессе трения песка по внутренней стороне сопла материал постепенно «съедается». Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию. Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла.

Также подбирайте размер сопла, учитывая давление, которое необходимо ему для нормальной работы, и производительность компрессора. И если проблем с давлением у компрессора обычно нет (большинство способно свободно выдавать до 8 бар), то вот на производительность нужно обращать пристальное внимание. Ниже представлена приблизительная зависимость диаметра выходного отверстия сопла от производительности компрессора:

  • 2 мм – 0,2 – 0,3 м 3 /мин.
  • 3 мм – 0,3 – 0,6 м 3 /мин.
  • 4 мм – 0,6 – 1,2 м 3 /мин.
  • 6 мм – 0,9 – 1,8 м 3 /мин.
Читайте также:  Кислородный датчик опель астра h z16xer

Исходя из того, что в большинстве случаев мы сначала покупаем компрессор, а только потом уже выбираем пескоструйный пистолет, обращайте внимание на производительность вашего компрессора, чтобы подобрать оптимальный диаметр сопла.

Соединение сопел и воздушных шлангов с корпусом пистолета

Важными элементами в пескоструйном пистолете является соединительные крепежи. Сопла могут крепиться к пистолету с помощью накидной гайки или резьбового штифта. Во время работы от вибрации гайка может часто раскручиваться, из-за чего ее постоянно придется подтягивать. Резьбовой штифт в этом случае гораздо более надежен и не отвинчивается под действием вибрации.

Шланг подачи воздуха может соединяться с корпусом пистолета с помощью затяжной муфты или быстросъемного соединения типа рапид. Если муфту плохо затянули, то шланг под давлением может сорвать. А вот с быстросъемным соединением такого не произойдет, поэтому мы рекомендуем приобретать устройство именно с такой конструкцией воздушного шланга. Например, можно взять пистолет Matrix 57328 c креплением рапид.

Рейтинг пескоструйных пистолетов 2020

Sturm AU-1720-03

Пескоструйный пистолет китайского производства для работы с песком и другими абразивными материалами. Это устройство имеет подачу абразива из бачка. Бачок изготовлен из нержавеющей стали и имеет объем 1 л. Для этого пистолета достаточно давления в 4 бар. В комплекте идет соединительный крепеж на шланг подачи воздуха типа байонет. Это тип быстросъемного крепежа, при котором одно часть муфты проворачивается и закрепляется за другую часть муфты.

Расход воздуха составляет 164 л/мин, но пользователи отмечают, что нужен компрессор с производительностью не менее 200 л/мин. Диаметр втулки подключения воздушного шланга составляет ¼ дюйма. В комплекте идет довольно тонкое сопло в 2,5 мм. Этот пистолет конечно не для больших объемов работ, но для домашних задач вполне подойдет.

Fubag SBG 142/3.5

Это довольно популярный пескоструйный пистолет, который хорошо зарекомендовал себя в работах по очистке кузовов от старой краски и ржавчины. Здесь штатно установлен бачок из нержавеющей стали емкостью 0,8 л, а также сопло диаметром 6 мм. Благодаря такому соплу можно снимать краску с большой площади. Однако бачок при этом будет расходоваться довольно быстро, так что приготовьтесь частенько заправлять его абразивом.

Диаметр втулки подключения воздушного шланга, как и предыдущей модели, составляет ¼ дюйма. Пистолет расходует около 142 л/мин, и для него нужно иметь компрессор с емкостью бака минимум 70 л и производительностью не менее 260 л/мин. Работает он с давлением в 3,5 бар. Модель отличается качественной сборкой и надежной работой. Производитель дает гарантию на нее в 2 года.

Matrix 57326

Это уже более мощный пескоструйный пистолет, и предназначен он для более серьезных работ. Работает с давлением в 4 бар, расходует до 230 л/мин. Для работы с ним рекомендуем использовать компрессор с производительностью минимум 300 л/мин.

Пистолет использует сопло диаметром 6 мм. Производитель рекомендует использовать для работы с ним абразивный материал зернистостью 1,6 мм и меньше. Однако по опыту скажем, что прибор вполне неплохо справляется с песком зернистостью до 2 мм. Пистолет не такой популярный как Fubag SBG 142/3.5, но по надежности и производительности ему не уступает.

Metabo SSP 1000

Компания Metabo производит не только качественный электроинструмент, но и хорошее оборудование для автомастерских, чему профессиональный пескоструйный пистолет Metabo SSP 1000 яркое доказательство. Для его работы потребуется компрессор, способный выдавать давление 7 бар и воздушный поток около 400 л/мин. Сам же пистолет расходует до 300 л/мин.

Производитель положил в комплект 3 втулки (ниппеля) ¼ дюйма для подключения воздушного шланга: EURO, ISO и ARO/Orion. Соединение втулки с корпусом пистолета производится с помощью быстросъемного крепежа рапид. У данной модели хорошее качество исполнения вакуумного бачка и сопла. Если вам нужен пистолет для регулярных, а не разовых работ, смело берите этот прибор от Metabo.

Еще инструмент для автомастерской:

Источник: ichip.ru

Aleksey4076 › Blog › Пескоструйный пистолет из комплекта китайского компрессора

Необходимо было очистить пару деталей, мойка керхером не помогла, родилась идея собрать пескоструйный пистолет, переделав пистолет-“опрыскиватель”

Recommendations

Comments 12

Бутылка песка, время не засекал, думаю минут 5, не более.
Компрессор небольшой, думаю литров 300 в минуту… периодически приходится ждать когда накачает ресивер

Здорово! Бутылку резать не надо, песок через горлышко засыпать?

Через горлышко, с помощью воронки .

Хотел купить, попробую сделать!Что за муфта на горлышке бутылки?Спасибо!

Сам точил, резец на глаз

Точить не начем, надо что-нибудь придумать! Если лимит этих всех деталей при сборке самодельного пескоструйка переваливает за 1000 ₽, никакого смысла его делать нет! Так как, готовый стоит полторы.
Будем пробовать из хлама всякого собирать. Спасибо.

Самое главное понять принцип, до бутылки стоит шиклер меньшего диаметра, чем на выходе из бутылки; то есть в бутылке тоже давление, регулируется краном, и выталкивает песок как в напорной установке…

поясни насчет жиклеров на входе-выходе, че то спецом ставил или ты отверстие жиклером называешь?

Переходник от пистолета к тройнику, просто кусок резьбы, в нём отверстие 2,8…
Ну не прям жиклёр, но функции его выполняет

Самое главное понять принцип, до бутылки стоит шиклер меньшего диаметра, чем на выходе из бутылки; то есть в бутылке тоже давление, регулируется краном, и выталкивает песок как в напорной установке…

а на выходе сопло-какой диаметр отверстия и форма, просто сверлил или под Вентури чтото делал?

Уже не помню, вроде просто отверстие.
Диаметр подобрал со второго раза, думаю миллиметра 3-4, около того

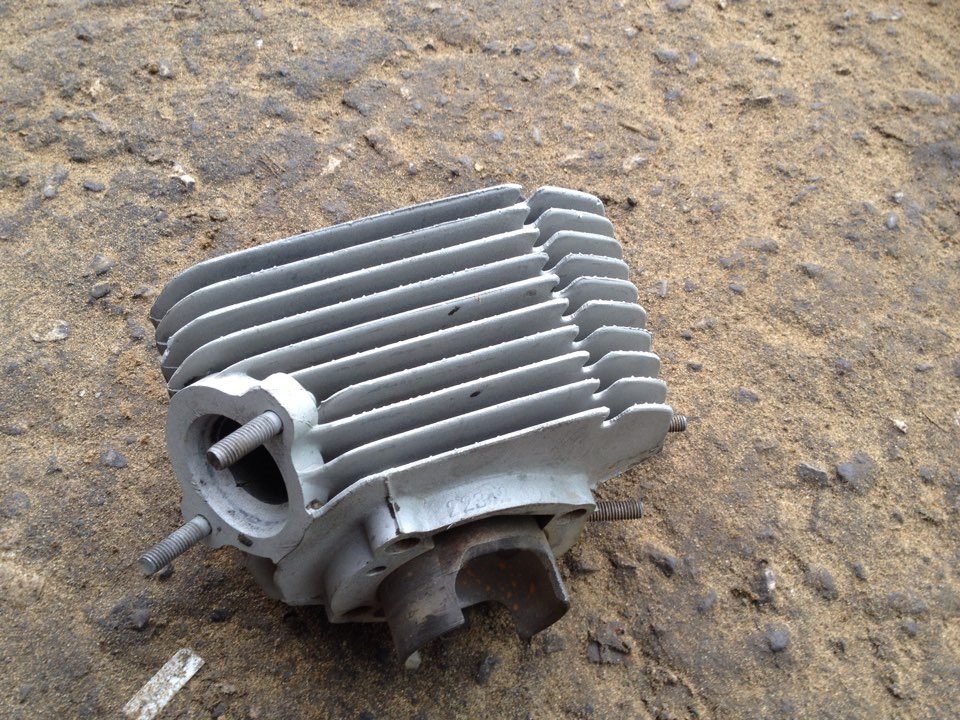

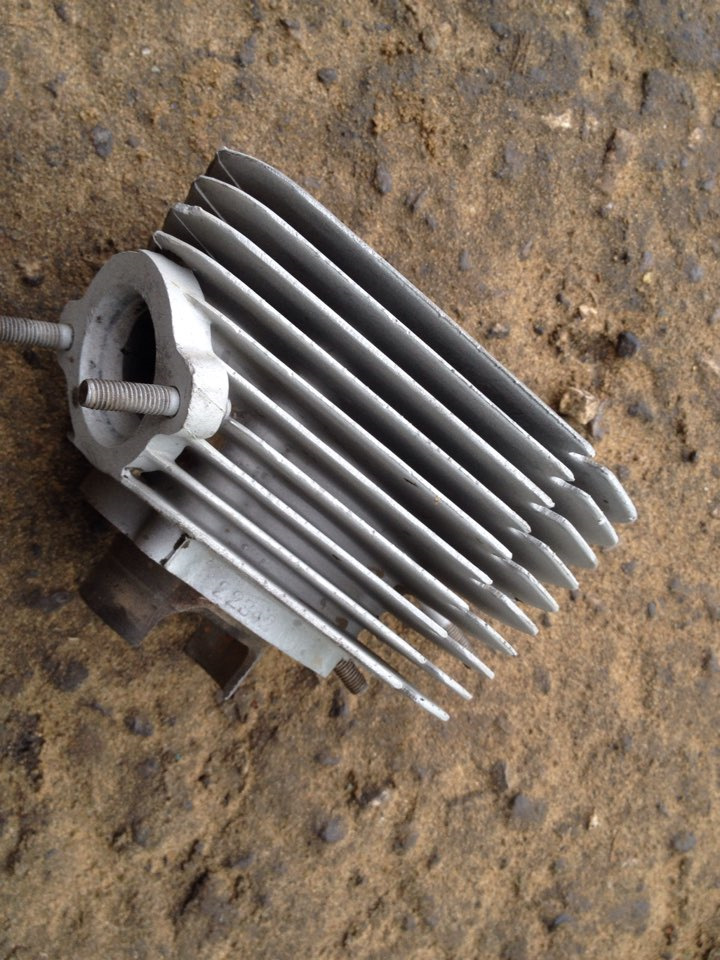

Автор, сколько времени заняло цилиндр почистить Вашим приспособлением ? Какой компрессор (производительность) используете ?
