Неисправности подогревателя 14тс 10

RediskaK › Блог › Тотальная поломка предпускового отопителя 14ТС10

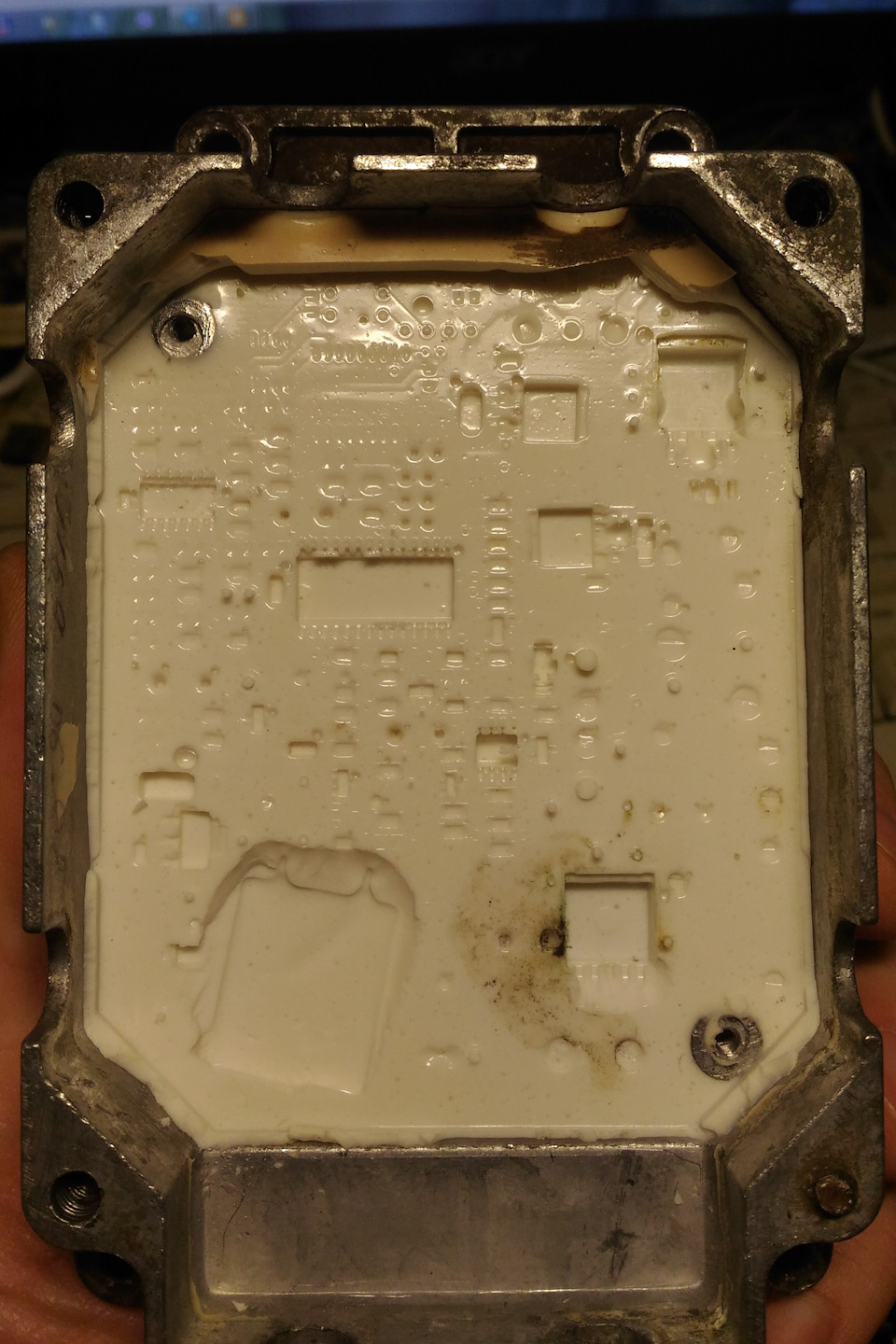

Поломалось буквально всё. Знакомый дедок принёс 14ТС со своего Камаза. Камаз помоложе деда, но тоже жизнь видел не с парадного крыльца. Дед сказал, что ППП не выключается, работает пока не отсоединишь провода. Ещё доказывал, что он постоянно греет. В этом я сильно сомневался, но он настаивал. Особенно настаивал что нагнетатель дует не выключаясь. Приволок я его домой, вскрыл блок. На компаунде следы подгорания ключа свечи:

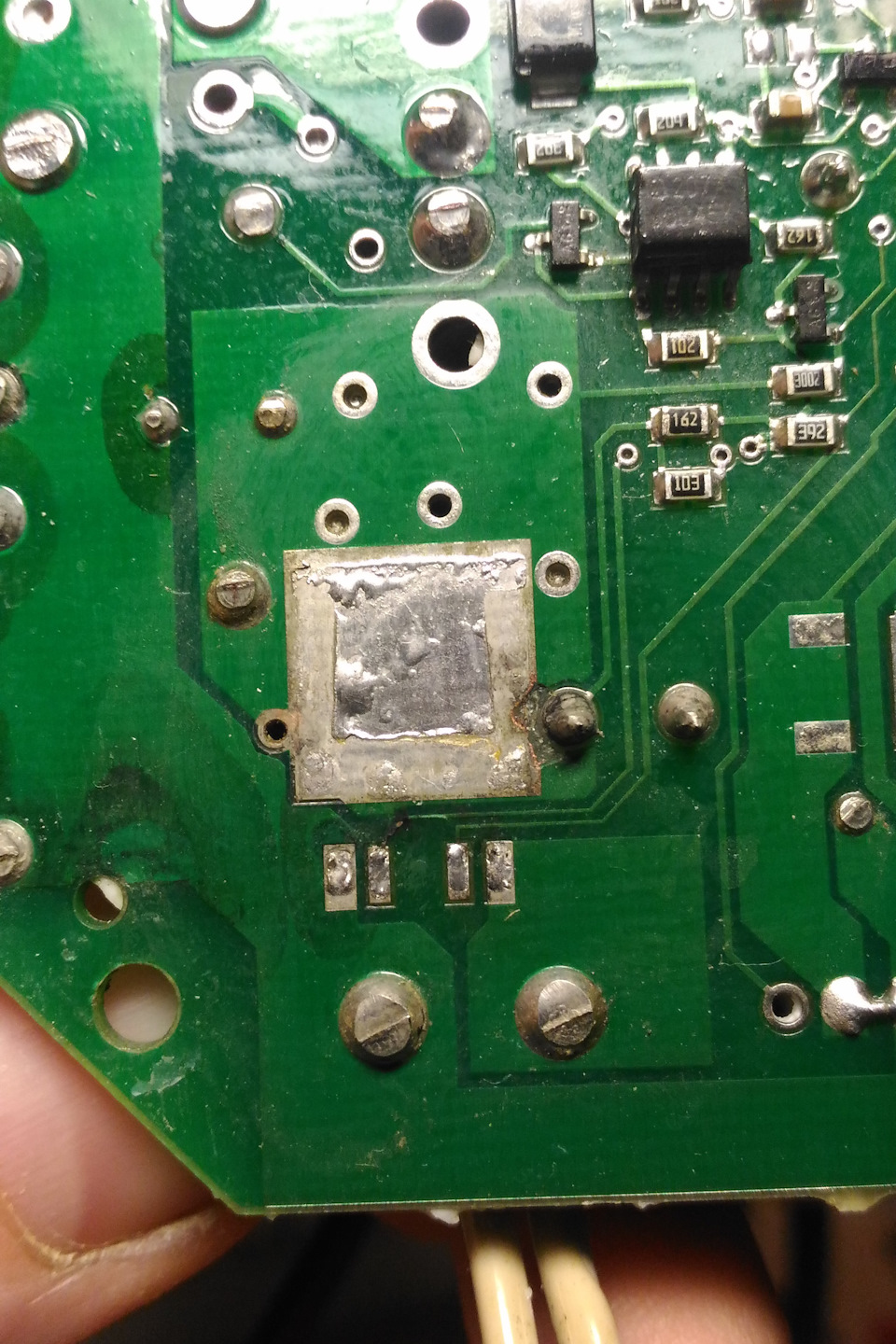

Сдул BTS, проверил его. Он в обрыве. Рядом с ним прогар платы, но сам он без повреждений корпуса:

Запаял новый, проверенный. Собрал всё в кучу. Подал питание на автономку, ничего не крутится, ничего не щёлкает. Ладно, решил подключить диагностику. Подцепил конвертер на круглый разъём, задымилась FTDI232, но выжила. Всё отцепил, померял напряжение на дата-линиях, там почти 12 вольт. Подцепил пульт:

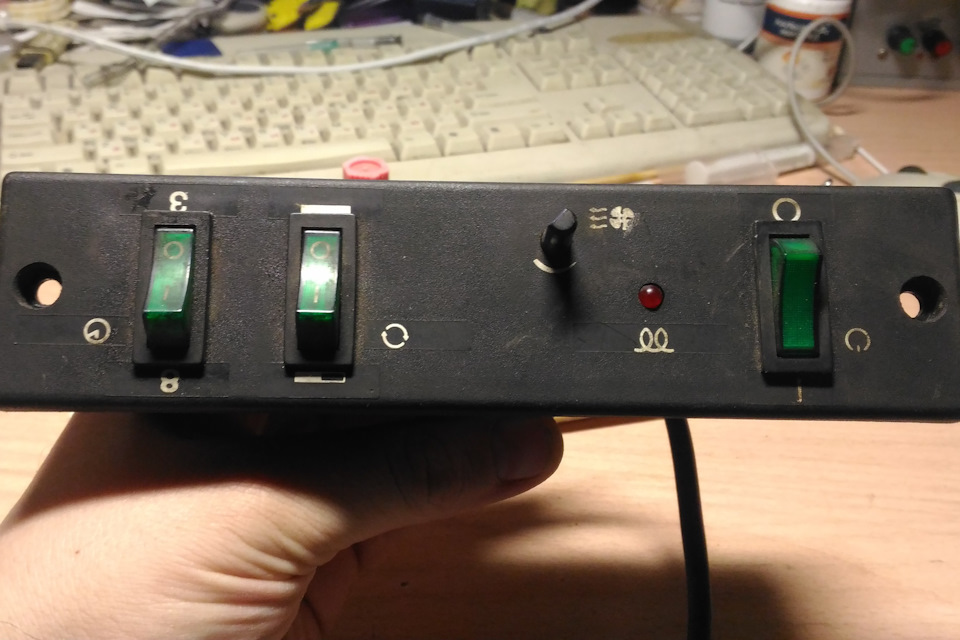

Бирка на нём “Пульт управления 24В ТУ 4591-006-40991176-2004”, д.в. апрель 2008 года. Печка молчит, постоянно горит светодиод. Вскрыл пульт, на плате подгоревший резистор этого светодиода:

Померял его, в принципе, он соответствует поставленной задаче, приблизительно 280 ом.
Начал тыкаться по плате блока управления. Хотел подцепить программатор к процессору, ткнулся мультиком в его ноги питания, а они в КЗ. Ноги 19 и 20 (Vss и Vdd) замкнуты. Погрешил на кондёрчик, сдул его, ничего не изменилось, питание контроллера замкнуто внутри его.

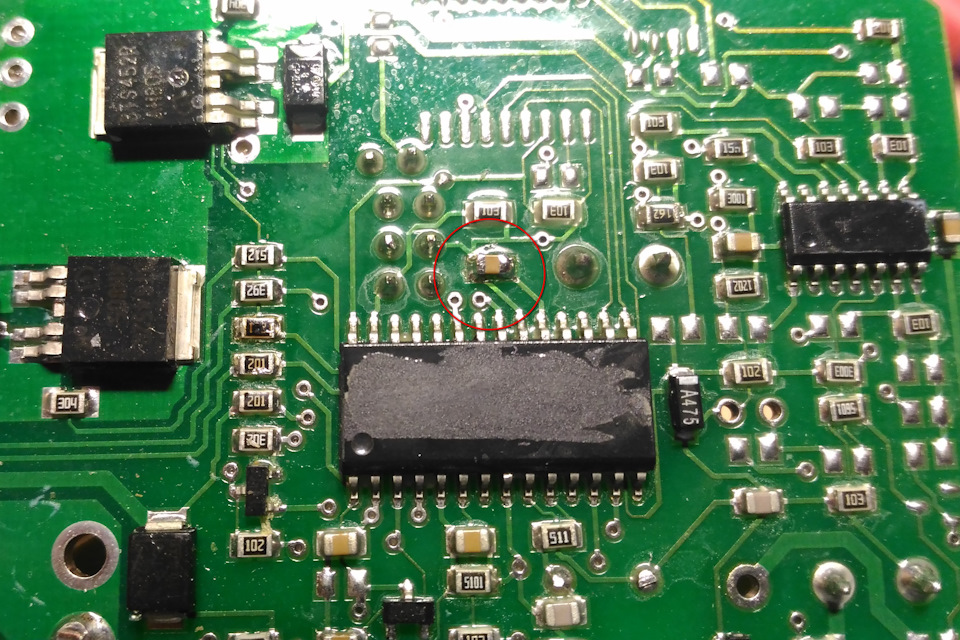

Слева от процессора есть подгоревший резистор, но и он звонится вроде соответственно номиналу, 200 ом

Так как линии питания проца замкнуты внутри него, решил попробовать его поменять. Благодаря отзывчивой техподдержке (ещё раз хочу поблагодарить специалистов компании Адверс) получил прошивку, заменил контроллер, запрограммировал его и блок стартовал:

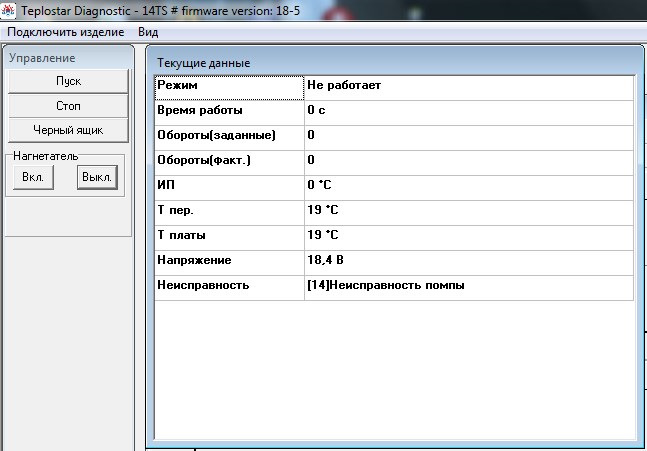

На скрине диагностика голого блока, без подключенных датчиков и прочего. Самое главное, что он завёлся. Продолжение будет после получения недостающего операционного усилителя, который отвечает за датчики. Его в наличии не нашёл, пришлось заказывать с НН с ЧиД.

PS.В общем, по итогам можно сказать следующее. Продукция Адверс лишний раз подтвердила свою ремонтопригодность. Заменены 4 ключа, контроллер, операционный усилитель, защитный диод линии данных, линейный стабилизатор и свеча накала.

Самое дорогое-свеча, её менять так и так пришлось бы, если брать всё новое, то цена запчастей 9000 руб плюс доставка рублей 400-500. 1/3 стоимости нового отопителя. своими силами уложился в 1000 руб, свеча у меня была в запасе. Если и её купить, то трояк на з/ч.
Пульт управления трогать не стал, маркировки микросхем прочитать не смог, по схеме принцип работы не понял. Вникать не стал, может он и выжил, есть другой пульт на замену. Поставят на машину, не взлетит-поменяют пульт и будет счастье.

Источник: www.drive2.ru

Неисправности элементов системы управления подогревателем

Поиск неисправностей необходимо начать с проверки контактов разъемов проверяемых цепей (см. схему электрических соединений на рис. 1).
Все другие возникшие неисправности подогревателя приведены ниже.

Количество миганий светодиода: Светодиод не светится

Неисправность: Подогреватель не запускается.

Устранение неисправности:

  • Проверить предохранитель 25 А, при необходимости заменить.
  • Проверить пульт управления, при необходимости заменить.
  • Проверить электропроводку.
  • Проверить разъемы, при необходимости удалить окисление с контактов разъемов.

Количество миганий светодиода: 1

Неисправность: Перегрев

Устранение неисправности: Датчик перегрева или датчик температуры выдаёт температуру выше 102 °C. Проверить полностью жидкостный контур и работу циркуляционного насоса.

Неисправность: Опознан возможный перегрев.
Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.

Устранение неисправности: Разница значений температур, замеренных датчиком перегрева и датчиком температуры, составляет более 20 °C (значение температуры с датчика перегрева больше 85 °C или датчика температуры больше 70 °C). Проверить датчик перегрева и датчик температуры и при необходимости заменить.
Проверить работу циркуляционного насоса.

Количество миганий светодиода: 2

Неисправность: Попытки запуска исчерпаны

Устранение неисправности: Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.

Количество миганий светодиода: 3

Неисправность: Прерывание пламени

Устранение неисправности: Проверить количество и подачу топлива. Проверить систему подвода воздуха для сгорания и газоотводящий трубопровод.
Если подогреватель запускается, то проверить индикатор пламени и при необходимости заменить. Проверить топливной фильтр тонкой очистки на засорение.

Количество миганий светодиода: 4

Неисправность: Неисправность свечи накаливания

Устранение неисправности: Проверить свечу накаливания, при необходимости заменить.

Неисправность: Неисправность мотора нагнетателя воздуха

Устранение неисправности: Проверить электропроводку мотора нагнетателя воздуха, при необходимости заменить нагнетатель воздуха.

Количество миганий светодиода: 5

Неисправность: Неисправность индикатора пламени.

Устранение неисправности: Проверить соединительные провода. Проверить омическое сопротивление между контактами индикатора, которое должно быть не более 1 Ом.

Количество миганий светодиода: 6

Неисправность:

  • Неисправность датчика перегрева
  • Неисправность датчика температуры

Устранение неисправности: Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0 °C соответствует 2.73 В и при увеличении температуры на 1 °C соответственно увеличивается выходной сигнал на 10 мВ). Проверить датчик и при необходимости заменить.

Читайте также:  На панели приборов горит знак двигатель

Количество миганий светодиода: 7

Неисправность: Неисправность циркуляционного насоса

Устранение неисправности: Проверить электропровода циркуляционного насоса на короткое замыкание, проверить циркуляционный насос и при необходимости заменить.

Неисправность: Неисправность топливного насоса.

Устранение неисправности: Проверить электропровода топливного насоса на короткое замыкание, проверить топливный насос на производительность и при необходимости заменить.

Количество миганий светодиода: 9

Неисправность: Отключение, повышенное напряжение

Устранение неисправности: Проверить батарею, регулятор и подводящую электропроводку. Напряжение между 4 и 7 контактами разъема ХS1 должно быть не выше 30 В.

Неисправность: Отключение, пониженное напряжение/

Устранение неисправности: Проверить батарею, регулятор и подводящую электропроводку. Напряжение между 4 и 7 контактами разъема ХS1 должно быть не ниже 20 В

Количество миганий светодиода: 10

Неисправность: Превышено время на вентиляцию

Устранение неисправности: За время продувки недостаточно охлаждён подогреватель.Проверить систему подачи воздуха для сгорания и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.

Источник: uzst.ru

Коды ошибок предпускового дизельного подогревателя 14ТС-10

Подогреватель 14ТС-10 предназначен для предпускового разогрева двигателя, работающего на дизельном топливе даже в условиях сильного мороза. Он подходит для всех марок автомобилей, в которые встроена жидкая система охлаждения. Источник питания устройства — электрическая сеть машины.

Принцип работы

Основная задача предпускового дизельного подогревателя 14ТС-10 — подготовка мотора, то есть разогрев жидкостной системы охлаждения перед выездом. Когда топливо сгорает, в камере выделяется тепло, которое проходит по стенкам теплообменника. Охлаждающая смесь в этот момент нагревается и циркулирует по охлаждающей системе автомобиля.

Аппарат может осуществлять свою работу в двух режимах: экономичном (длительность цикла составляет 8 часов) или предпусковом (3 часа). Нужно обратить внимание, что мощность потребления во втором случае намного выше. По такому плану начинается продувка камеры сгорания. Свеча накаливания достигает нужной температуры, и только потом топливо и воздух начинают подаваться в камеру. Так возникает горение. Индикатор пламени контролирует этот процесс, а блок управления предназначен для контроля работы всего ТС 14.

В этом видео вы узнаете специфику предпускового подогревателя двигателя:

Режимы аппарата

Блок управления предназначен для регулировки температуры смеси, которая охлаждает процесс горения. Значения температурных показателей влияют на выбор режима устройства. Существуют следующие режимы:

  • малый (4 кВт) — жидкость, предназначенная для охлаждения, прогревается до +80°C;
  • средний (9 кВт) — показатель разогрева охлаждающей жидкости составляет +75°C;
  • полный (15 кВт) — при экономичной программе смесь нагревается до +55°C, при предпусковой — до +70°C.

Когда температура этой жидкости начинает превышать +80°C, автоматически срабатывает режим остывания, и горение прекращается.

Помпа, несмотря на это, продолжает работать, благодаря чему обогрев транспортного средства не прекращается. Если температура падает ниже +55°C, то запускается режим «Полный» для предпусковой программы или «Средний» для экономичной.

Блок и пульт управления

Блок выполняет три опции: совершает первичную диагностику и проверяет ошибки в процессе работы; выполняет запуск отопителя и его работу в экономичном или предпусковом режиме; отключает аппарат по причине неработоспособности узлов или какого-то параметра, который превысил свой предел, а также из-за обрыва пламени.

С помощью пульта можно управлять автономкой — включать и отключать ее вручную, задавать время подогрева и управлять системой вентиляции в кабине. Инструкция 14ТС-10 несложная, но изучить ее нужно. Все действия совершаются за счет панели.

На ней есть 2 переключателя, светодиод и терморегуляторная ручка.

Ошибки и их устранение

Когда Теплостар не запускается или в нем вышла из строя какая-то деталь, первым делом нужно осмотреть разъемы и контакты. Их характеристики представлены в таблице:

Многие неисправности высвечиваются как коды ошибок.

Каждый из них имеет свою расшифровку. Благодаря таким сигналам устранить проблему можно самостоятельно. Коды ошибок ПЖД 14ТС-10 и их расшифровка по числу миганий от 1 до 10:

  1. Произошел перегрев в теплообменнике. Система с помощью полупроводникового датчика (ППД) температуры и перегрева показывает +120°С. В таком случае стоит проверить работу насоса и функциональность контура жидкости. Если разница составляет более 20°, то при необходимости меняется датчик.
  2. Исчерпаны все попытки старта, а котел не хочет запускаться. В таком случае нужно проверить, сколько в системе топлива и как оно подается. Также нужно проверить систему, в которой сгорает топливо, и трубопровод, отводящий отработанные газы.
  3. Прерывание пламени. Ошибка говорит о том, что нужно проверить наличие топлива и систему его подачи. Также стоит осмотреть систему подвода воздуха для сгорания топлива. Когда отопительная система включается, нужно проверить работу индикатора пламени, если требуется — заменить. Возможно, фильтр, установленный на горючее, засорился.
  4. Этот код ошибки 14ТС-10 говорит о том, что имеются неполадки, связанные с работой свечи накаливания. Возможно, виной всему неисправность в моторе. Следует проверить проводку нагнетателя и работу свечи. При необходимости нужно заменить составляющие.
  5. Неполадка индикатора пламени. Осмотру подлежит проводка. Стоит проверить сопротивление контактов индикатора: при показаниях больше 90 Ом фиксируется обрыв, менее 10 Ом — замыкание.
  6. Датчик температуры и/или перегрева пришел в негодность. Стоит осмотреть провода. Скорее всего, придется заменить датчики.
  7. Сбои в циркулярном насосе. Если в электроцепях обрыв, тогда их нужно заменить. Короткое замыкание подлежит устранению. При проблемах с реле его стоит заменить на новое.
  8. Между пультом и блоком управления отсутствует связь. Нужно осмотреть внимательно разъемы и проводку.
  9. Высокое/низкое напряжение, прибор отключился. Ремонту подлежит батарея, проводка или регулятор напряжения.
  10. Время, которое отводится на вентиляцию, исчерпано. Автономка за определенный промежуток времени не до конца охладилась. Требуется перепроверить систему, подводящую воздух в камеру сгорания топлива, а также заменить индикатор пламени.
Читайте также:  Какой карбюратор лучше поставить на луаз

Мнения о Теплостаре встречаются преимущественно положительные. Если возникло желание его приобрести, тогда стоит почитать отзывы и удостовериться, что он действительно необходим. Модельный ряд состоит из обогревателя 11ТС и 16 модификаций 14 ТС. Изготовитель дает гарантию на каждое устройство, но при игнорировании указаний по правильной эксплуатации претензии относительно неполадок не рассматривает.

Источник: kaminguru.com

ПЖД 14ТС-10: описание, коды ошибок

ПЖД 14ТС-10 — это устройство подогрева дизельного двигателя, которое работает за счет системы жидкостного охлаждения. От прочих моделей прибор отличается жидкостной системой охлаждения, которая позволяет устройству работать в условиях низких температур. Довольно часто во время эксплуатации системы ПЖД возникает целый ряд ошибок, которые зачастую можно решить в «домашних» условиях. В этом материале мы рассмотрим описание устройства ПЖД, и основные коды ошибок.

Описание прибора

Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.

Комплектация ПЖД 14ТС-10

Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.

С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.

Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.

Основные рабочие режимы

Всего в аппарате ПЖД 14ТС-10 существует две основных рабочих программы: «Предпусковая» и «Экономичная». Каждая из них выбирается оператором в зависимости от задач и температуры окружающей среды. Помимо программ в системе ПЖД предусмотрено три основных режима работы:

  • «Полный». В рамках данного режима предполагается нагрев жидкости в системе охлаждения до температуры от 60 до 70 °С;
  • «Средний». Во время этого режима температура подогрева жидкости колеблется в пределах 70 — 75 °С;
  • «Малый». Этот режим позволяет нагреть жидкостную систему до 80 °С.

Как только рабочая температура в системе охлаждения превышает отметку в 80 °С система автоматически прекращает горение топлива, при этом помпа работает в обычным режиме для обогрева салона. Как только температура жидкости падает ниже 55 °С, то топливовоздушная смесь снова начинает горение и процесс подогрева. Что касается продолжительности полного рабочего цикла, то в программе «Предпусковая» оно составляет 3 часа, а в режиме «Экономичный» максимальное время работы повышается до 8 часов. При этом систему ПЖД при необходимости можно самостоятельно отключить в любое время.

Внешний вид Комплектация ПЖД 14ТС-10.

Что делает блок управления и пульт управления прибором?

Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.

Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.

Основные ошибки и способы их решения

Отличительной особенностью системы ПЖД 14ТС-10 является то, что оператор может самостоятельно определить причину поломки. Для этого разработчик предусмотрел специальную систему светодиодной идентификации. Все что вам нужно — это посчитать число миганий светодиода. Далее в зависимости их количества от 1 до 10 оператор может узнать причину и способ ремонта устройства. Коды ошибок и инструкция по их решению представлены на изображении снизу. Рекомендуем скопировать данную таблицу и хранить ее в автомобиле для быстрого решения проблемы.

Описание ошибок ПЖД 14.

Итог

Надеемся, данный материал дал вам преставление того, что такое ПЖД 14ТС-10, а также объяснил основные ошибки и способы их решения. Если у вас остались вопросы, вы можете задать их в комментариях.

Источник: itduo.ru

Коды ошибок Теплостар 14ТС-10

Если же Вас интересует принцип работы, комплектация подогревателя, применяемость, то ознакомится с этой информацией Вы сможете в нашей статье.

Читайте также:  Тест драйв ниссан патрол y61 видео

Коды неисправностей 14ТС-10

Инструкция по ремонту 14тс-10

Кол-во миганий светодиода

Рекомендуемые методы устранения

Подогреватель не запускается (исчерпаны две автоматические попытки запуска)

1 Нет топлива в бачке

2 Разряжена или неисправна аккумуляторная батарея

3 Перегорел предохранитель 25А. Плохой контакт предохранителя с контактами жгута.

4 Недостаточное количество подаваемого топлива.

5 Засорена сетка воздухозаборника. Засорен газоотводящий

6 Недостаточный разогрев свечи

7 Заклинивание ротора электродвигателя и, как следствие, прекращение подачи воздуха в камеру сгорания

8 Засорено отв φ1,5мм в камере сгорания.

1 Залить топливо в бачок

2 Зарядить или заменить аккумулятор

3 Заменить предохранитель, обеспечив при этом хороший контакт с контактами предохранительной колодки

4 Устранить негерметичность топливопровода. Проверить на производительность топливный

насос, при необходимости заменить.

5 Очистить сетку воздухозаборника и

газоотводящий трубопровод от возможного засорения

6 Проверить свечу, при необходимости заменить

7 Заменить нагнетатель воздуха после определения его неисправности.

8 Прочистить отв φ1,5мм в камере сгорания

Таймер электронный не

светится, подогреватель не запускается

1. Неисправна аккумуляторная батарея

2. Обрыв в электропроводке. Перегорел предохранитель 10А. Плохой контакт в разъемах. Нет связи между блоком управления и таймером электронным. Неисправен таймер

1 Заменить аккумуляторную батарею

2 Заменить предохранитель 10A. Устранить обрыв в электропитании. Удалить окисление с контактов разъемов. Заменить таймер электронный

1 Отсутствует тосол в системе охлаждения.

2 Воздушная пробка в нагревателе

3 Применяемый тосол не соответствует сезону (замерзает). Неисправность электронасоса (помпы)

1 Проверить полностью жидкостный контур.

2 Проверить помпу, при необходимости заменить.

3 Проверить датчик температуры и датчик перегрева, при необходимости заменить

перегрев. Разница температур, замеренных

датчиками перегрева и температуры, больше 20°С

1 Отсутствует тосол в системе охлаждения.

2 Воздушная пробка в нагревателе

3 Применяемый тосол не соответствует сезону (замерзает). Неисправность электронасоса (помпы)

1 Проверить полностью жидкостный контур.

2 Проверить помпу, при необходимости заменить.

3 Проверить датчик температуры и датчик перегрева, при необходимости заменить

Неисправность датчика перегрева

Короткое замыкание (КЗ) или

обрыв в электропроводке датчика

Проверить соединительные провода. Проверить выходное напряжение.

Выходное напряжение находятся в линейной

зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). При обнаружении неисправности датчик перегрева или температуры заменить.

Неисправность датчика температуры

Короткое замыкание (КЗ) или

обрыв в электропроводке датчика

Проверить соединительные провода. Проверить выходное напряжение.

Выходное напряжение находятся в линейной

зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно,

увеличивается выходной сигнал на 10 мВ). При обнаружении неисправности датчик перегрева или температуры заменить.

Обрыв индикатора пламени

Обрыв в электропроводке индикатора пламени

Проверить соединительные провода. Проверить омическое сопротивление между

контактами разъема индикатора. Омическое

сопротивление при температуре 25°C должно

быть от 26 до32.5 Ом. При обрыве омическое

сопротивление более 90 Ом. При обрыве индикатор пламени заменить

КЗ индикатора пламени

Короткое замыкание на корпус в электропроводке индикатора пламени

Проверить соединительные провода. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.

Срыв пламени на

См. описание кода неисправности 08

Срыв пламени на

1 Негерметичность топливопровода.

2 Засорился фильтр тонкой очистки.

3 Неисправность индикатора пламени.

4 Неисправность топливного насоса.

Проверить количество и подачу топлива. Проверить

Герметичность топливопровода. Проверить

систему подвода воздуха для сгорания и газоотводящий трубопровод. Если подогреватель запускается, то проверить индикатор пламени

и при необходимости заменить. Проверить

топливный фильтр тонкой очистки на засорение

Неисправность свечи накаливания

Короткое замыкание, обрыв или межвитковое замыкание в тэне свечи.

Проверить свечу накаливания, при необходимости заменить.

Короткое замыкание или обрыв в электропроводке или в электродвигателе

Проверить электропроводку и

электродвигатель на обрыв

или короткое замыкание,

устранить неисправность, при

Отключение, повышенное напряжение более 30,8 В

Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.

Проверить работу регулятора напряжения автомобиля, при необходимости отремонтировать или заменить.

Неисправность циркуляционного насоса (помпы)

Короткое замыкание или обрыв в

электропроводке, или в электродвигателе циркуляционного насоса

Проверить электропроводку и электродвигатель циркуляционного насоса на обрыв и короткое замыкание. Устранить неисправность, при необходимости заменить циркуляционный насос

Отключение, пониженное напряжение менее 20 В

Неисправен регулятор напряжения. Неисправна аккумуляторная батарея.

Проверить батарею при необходимости зарядить или заменить. Проверить регулятор напряжения автомобиля и подводящую электропроводку

Вентиляция недостаточна для охлаждения камеры сгорания нагревателя.

За время продувки недостаточно охлаждён индикатор пламени в нагревателе.

Проверить воздухозаборник и газоотводящий

трубопровод, при необходимости очистить от

пыли и грязи. Проверить индикатор пламени и при необходимости заменить.

Проверить работу нагнетателя воздуха, при необходимости заменить.

Неисправность топливного насоса

Короткое замыкание или обрыв в

Электропроводке топливного насоса.

Негерметичность топливопроводов или соединений топливопровода с элементами топливной системы

Проверить электропроводку топливного насоса на короткое замыкание и обрыв.

Проверить топливопроводы и их соединения с

элементами топливной системы на герметичность. Проверить топливный насос

на производительность, при необходимости заменить.

Срыв пламени на

См. описание кода неисправности 08

Неисправность реле упр. Вентилятором автомобиля

Короткое замыкание или обрыв в электропроводке

Проверить электропровода реле, устранить короткое замыкание, при необходимости реле заменить

Источник: termauto.ru
