Программирование брелка магикар 5

Как прописать брелок Шерхан Магикар 5

Программирование брелка Шерхан 5 может понадобиться в следующих случаях:

  1. Сигнализация не включается и не отключается с одного пульта, другие работают нормально.
  2. Повреждение корпуса или печатной платы коммутатора.
  3. Некорректная работа основного блока и пульта дистанционного управления.
  4. Использование дополнительных брелоков.

Записать в памяти противоугонной системы можно три пейджера. Сделать это несложно, но процедура имеет свои особенности.

Привязка нового брелка к сигнализации Scher Khan Magicar 5

Записать новый коммуникатор в память Магикар 5 вам поможет инструкция по эксплуатации. Перед исполнением каких-либо действий с пультом внимательно изучите её.

Запрограммировать брелок противоугонной системы можно только при отключённом режиме охраны. Если вы осуществляете подключение новых пультов, не забудьте перезаписать старые, а то они удалятся из памяти системы.

  1. За четыре сек. три раза включите и выключите зажигание. Световые приборы мигнут единожды. Совершён вход в режим программирования.
  2. Введи код пульта, нажав кнопку 1. Это надо сделать в течение четырёх секунд. Световые приборы автомобиля загорятся один раз.
  3. Если нужно, то аналогичным образом проведите запись следующих коммутаторов.
  4. Ничего не предпринимайте четыре секунды после программирования последнего пульта и система автоматически выйдет из настроек.

Прошивка и перепрограммирование Шерхан 5

Перепрошить брелок Магикар 5 версии можно, используя ПИН-код. Осуществите запись кодов пультов, выполняя следующие пункты инструкции.

  1. За четыре секунды три раза проверните ключ зажигания из положения «Выкл» в «Вкл». Выключите зажигание.
  2. На протяжении четырёх секунд включите заново зажигание. Число включений должно совпадать с первым значением секретного кода. Световая оптика загорится один раз, подтверждая возможность ввода второго значения.
  3. Включите зажигание. Количество включений должно соответствовать второй цифре кода. «Аварийка» мигнёт один раз, подтверждая правильные действия.
  4. Аналогично введите остальные значения секретного числа.
  5. После введений всех цифр нажмите кнопку 1 коммутатора. Световые приборы загорятся один раз, подтверждая запись пейджера. Через четыре секунды система выйдет из режима программирования.

Не прописывается дополнительный брелок Magicar 5: причины

Нередки ситуации с коммуникатором противоугонной системы, когда он не программируется. На это есть ряд причин:

  • испорчен пульт;
  • активирован режим «Валет»;
  • система не распознаёт команду «Зажигание включено».

Если самостоятельно не удаётся, испробовав все варианты, прописать брелок, следует заменить его на новый или же обратиться в сервисный центр.

Инструкция настройки автозапуска

Запуск двигателя – очень удобная функция охранной системы. Внимательно изучив руководство по эксплуатации, завести машину с брелка самостоятельно сможет каждый автолюбитель. Перед программированием снимите автомобиль с охраны, выключите зажигание, отключите режим «свободные руки», на всякий случай откройте одну дверь.

Настройка по времени.

  1. Для входа в программирование одновременно зажмите клавиши 1 и 2.
  2. Войдите в настройки автозапуска по времени, нажав тринадцать раз кнопку 4. После каждого нажатия система должна издавать однократный звуковой сигнал.
  3. Выберете нужное время автозапуска: кнопка 2–8 часов, 3–4 часа, 4–2 часа.
  4. Затем включите таймер, кликнув одновременно клавиши 2 и 4. На дисплее появится символ «timer».

Автозапуск двигателя по температуре.

  1. Войдите в режим программирования: кнопки 1 и 2.
  2. Двадцать один раз нажмите клавишу 4.
  3. Выберете необходимую температуру: клавиша 2 – (-15), 3 – (-25), 4 – (+60).
  4. Включите таймер, нажав одновременно 2 и 4. На дисплее высветится надпись «timer».

Как снять режим Валет без брелка

На сигнализации Шерхан достаточно легко случайным нажатием включить режим «Valet». Очень часто это принимают за поломку системы: сигнализация не отвечает на удары, отказывает автозапуск, не программируются брелоки, светодиод горит постоянно. Работает только центральный замок и открытие багажника.

Чтобы отключить «Валет» без брелока, используйте многофункциональную кнопку, размещённую на видном месте.

  1. Включите зажигание, двигатель не заводите.
  2. На две секунды зажмите многофункциональную клавишу. «Валет» отключён.

Все ли брелки Шерхан Магикар 5 взаимозаменяемы?

Пульт сигнализации это такая вещь, которая постоянно теряется, забывается, ломается, попадает в воду. Подключить второй брелок нет возможности из–за его отсутствия. Замена на оригинальный пульт тоже нереальна. Приходится искать коммуникатор семейства более, менее совместимый с вашим. Пейджер может полностью, частично, или не подходить совсем. Совместимость брелоков противоугонной системы Шерхан Магикар 5 была рассмотрена нами ранее.

Видео помощь для активации пультов

Источник: daciaclubmd.ru

Настройка сигнализации с автозапуском Scher Khan Magicar 5

Из всего модельного ряда сигнализаций с автозапуском Scher-Khan самая неудачная – это однозначно Magicar 5. Связано это не только и не сколько с общей для всех систем Scher-Khan этих лет уязвимостью ко взлому, но и с крайне нелогичной реализацией автозапуска. Даже классическая и наиболее удобная «программная нейтраль» по поднятию ручного тормоза здесь не может быть реализована физически, для ручника нет входа.

Точно так же не предусмотрен и наиболее точный аналоговый способ контроля работы двигателя по тахометрическому сигналу. Поэтому наилучшей рекомендацией владельцам подобных систем будет их замена на более современные, адекватно работающие с автозапуском и стойкими ко взлому кодграбберами.

Тем не менее, многие автомобилисты продолжают использовать ранее установленные (обычно в автосалонах) Magicar 5, и при эксплуатации неизбежно возникают вопросы – от как настроить брелок Шерхан Магикар 5 до как отключить автозапуск на Магикар 5 (кстати, правильное прочтение – «мэджикар»).

Программирование брелков

Хотя «отваливающиеся» брелки – это в основном прерогатива линейки Logicar, где необходимость в регулярной перепрописке успела давно стать притчей во языцех, вероятность потери распознавания есть и здесь. Прописать брелок Шерхан 5 нетрудно, достаточно запомнить простой порядок действий.

В первую очередь нужно запомнить, что перепрописываться должен весь комплект: в начале процедуры память о всех ранее записанных в память брелоках стирается. Если проблема возникла в дороге, когда с собой только один брелок, по возвращении домой стоит повторить процедуру, но уже с полным комплектом – иначе при поломке основного брелка придется открывать машину с аварийным снятием системы с охраны. На всех прописываемых брелках с LCD-экраном нужно выключить функцию «Свободные руки» (удерживая две секунды кнопку 1), а система снимается с охраны.

Программирование брелка выполняется в три этапа:

  1. Быстро трижды включить и выключить зажигание, после чего световая сигнализация должна подать одну вспышку.
  2. Снова включить зажигание, оставив его в таком состоянии.
  3. С паузой не более 4 секунд поочередно нажать кнопки 1 на всех прописываемых брелках (не более трех).

Выход из режима прописывания брелков произойдет автоматически спустя 4 секунды после последнего нажатия.

Повторное прописывание – одна из самых действенных мер в случае, если не работает брелок Магикар 5. Только убедившись в том, что связи нет физически (то есть прописывание брелка не удается), нужно искать проблему в системе или менять брелок.

Настройка времени, автозапуск по времени

пуск по таймеру (А);
режим турботаймера (B);
пассивное включение системы (C);
режим автоматического включения без нажатия на кнопки (D);
включенная сирена (E);
выключен датчик определения ударов (F);
активен вибровызов в брелоке (G);
управление замками дверей после запуска зажигания (H);
открытая крышка багажника (J);
включен в режиме автозапуска двигатель (K);
состояние системы (L);
открытые двери (M);
поле для отображения часов, температуры и данных при автозапуске (N);
режим работы Valet (O);
работающая аварийная сигнализация или невыключенные габариты (P);
срабатывания датчика удара (Q);
индикатор батареи брелока (R);
уровень сигнала (S).

Поскольку в сигнализации предусмотрен таймерный режим автозапуска, когда машина заводится каждый день в заданное время, для его работы необходимо корректно настроить время на основном брелке. Порядок действий, необходимых, чтобы настроить время на брелке сигнализации Шерхан Магикар 5:

1. Зажать кнопки 2 и 3 на 2 секунды. Индикация на экране сменится на нечто похожее на надпись «Pro9» (на самом деле это должно изображать Prog, но из-за ограничений семисегментных элементов экрана выглядит подобным образом).

2. Кратко нажать кнопку 1 – показания текущего времени начнут мигать, брелок подаст одиночный сигнал.

3. Нажатиями кнопки 2 установить часы, кнопкой 3 ввести минуты.

Читайте также:  Как снять вентиляционную решетку на кухне

4. Зажать кнопки 2 и 3 на две секунды и сохранить настройки.

Автозапуск по времени (естественно, все нужные подключения и настройки самой системы должны быть сделаны заранее) возможен в двух вариантах. Либо автомобиль заводится каждые сутки в установленное время (для чего и настраиваются часы), либо это происходит каждые 2, 4, 8 часов с момента активации режима и независимо от настройки часов. Тип таймерного автозапуска задается в настройках системы, то есть одновременно несколько вариантов активировать нельзя.

Для включения автозапуска по таймеру на 24 часа нужно:

1. Зажать кнопки 2 и 3 на 2 секунды.

2. После появления надписи «Pro9» кратковременно нажать кнопку 2 (не 1, как для настройки текущего времени. Начнут моргать показания ранее установленного времени автозапуска.

3. Кнопкой 1 установить часы, кнопкой 2 – минуты.

4. Снова нажать 2 и 3 и сохранить значения таймера.

5. Нажать кнопки 2 и 4, чтобы на экране включился индикатор TIMER.

Если нужно изменить время автозапуска при уже активированном таймере, нужно сначала отключить его (аналогично, нажатием 2+4), выполнить настройку времени таймера, затем включить его обратно.

Если в настройках сигнализации задан периодический запуск, достаточно просто нажимать кнопки 2+4 для включения и выключения. После активации режима периодического запуска в первый раз мотор заведется через 2, 4 или 8 часов в зависимости от настроек центрального блока.

Видео: SCHER-KHAN MAGICAR 5

Автозапуск по температуре и напряжению

Так как включить автозапуск по температуреШерхан Магикар 5 (в общепринятом значении) не позволяет, возможно только ограничение периодического запуска. Иначе говоря, автомобиль будет пытаться завестись каждые 2, 4, 8 часов, если соблюдаются условия:

  • температура в точке установки центрального блока ниже, чем заданный порог;
  • напряжение аккумулятора ниже, чем заданный порог.

Можно установить одно из этих условий, или два одновременно. Программирование их описано ниже.

Настройки сигнализации

Для изменения настроек системы используется любой из прописанных ранее брелоков. Машина должна быть снята с охраны, зажигание выключено.

Система имеет два раздельных меню настроек. Вход в первое меню выполняется при нажатии и удержании кнопок 1+2, во второе – 1+4. После звукового сигнала нужно выбрать нажатиями кнопки 4 номер функции и сделать небольшую паузу, после которой машина подаст сигналами сирены номер выбранной функции. Кнопками 1,2,3 и 4 после этого можно установить нужное значение функции.

В меню 1 с работой автозапуска связаны функции:

  • 12: время прогрева двигателя на автозапуске, 5,15,25 или 45 минут для настроек от 1 до 4 соответственно.
  • 13: тип таймерного запуска. В значении 1 запуск происходит каждые 24 часа по времени, заданному на брелке, в значениях 2,3 и 4 – каждые 8,4 или 2 часа от момента активации.
  • 14: ограничение числа автозапусков, максимум 5, 7, 16. При установке в значение 4 количество запусков по таймеру не лимитировано.
  • 16: тип резервирования автозапуска. В варианте 1 перехват зажигания происходит каждый раз при выключении зажигания, но с заметной паузой, в течение которой мотор может заглохнуть. Вариант 2 вводит дополнительное условие: двери должны быть закрыты. Если Вам не нужно резервирование автозапуска в конкретный момент, достаточно сначала открыть дверь, а затем выключить зажигание. Также есть задержка перед перехватом зажигания. Поэтому единственный адекватно работающий вариант резервирования на Magicar 5 – это ручное резервирование (значение функции 3), когда до выключения зажигания нужно нажать и удерживать кнопку 2 брелка.
  • 17: способ завершения алгоритма «программной нейтрали». В варианте 1 машина заглохнет после закрытия двери без постановки на охрану, в варианте 2 – аналогично, но с автопостановкой на охрану. В варианте 3 мотор заглохнет только после ручной постановки на охрану. Необходимо использовать только этот способ.
  • 20: ограничение периодических запусков по напряжению аккумулятора. В варианте 1 оно не установлено, вариант 2 задает порог в 11,5 В – пока напряжение не опустится ниже, запуск будет заблокирован. При выборе запуска каждые 24 часа настройка игнорируется.
  • 21: температурный порог автозапуска. В варианте 1 не установлен, в вариантах 2-4 задается температура -15, -25 и 60 градусов соответственно (последний вариант – для работы кондиционера на жаре).

В меню 2 автозапуска нужны настройки:

  • 12: минимальное время вращения стартера, 0,6, 0,8, 1,2 или 2 секунды. Должно устанавливаться на возможный минимум, поскольку автоматической отсечки стартера, как на сигнализациях с тахометрическим входом, здесь нет.
  • 13: максимальное время вращения стартера, 2, 4, 8, 10 сек. Также должно быть минимально возможным, чтобы сохранить ресурс стартера и зубчатого венца маховика.
  • 14: прирост времени вращения стартера при последующих попытках запуска после неудачной. В варианте 1 каждая новая попытка запуска длится на 0,2 с дольше предыдущей, в варианте 2 – на 0,4 с. Вариант 3 устанавливает фиксированное время прокрутки, заданное функцией 12.
  • 15: пауза между включением зажигания и попыткой запуска, 2, 4, 8 и 10 секунд. Первые два варианта актуальны для бензиновых моторов, варианты 3 и 4 – для дизелей со свечами накаливания.
  • 16: пауза после остановки двигателя до отключения зажигания. 0, 4, 15 секунд либо 4 с попытками повторного запуска.

Остальные настройки автозапуска связаны со схемой подключения к конкретному автомобилю и пользователем меняться не должны.

Источник: avtocity365.ru

Программирование нового брелка сигнализации Scher Khan

Для дистанционного управления автомобильной охранной системы используется специальный командный брелок сигнализации, в котором установлен радиопередатчик.

В силу некоторых обстоятельств существует необходимость прописать брелок в блок сигнализации. Запрограммировать брелок не сложно, но этот процесс имеет ряд своих особенностей.

Главный блок управления сигнализации scher khan способен запоминать сигналы только трех брелоков. Существует два способа (алгоритма) прописки кодов брелоков:

  • С необходимостью ввода PIN-1 (персонального кода);
  • Без необходимости ввода PIN-1.

При попытке прописать новый брелок на сигнализацию шерхан удаляется код самого первого из прописанных. При одновременном использовании сразу двух брелков необходимо один из них прописать в центральный блок два раза.

Открытие режима программирования осуществляется одновременным, длительным воздействием на кнопки 3 и 4, система подаст звуковой сигнал и единожды маякнет аварийка.

Программирование брелка шерхан магикар 5 при помощи алгоритма №1:

  • Повернуть три раза из начального положения до ON ключ в замке зажигания, затем отключите зажигание. Действие необходимо произвести в течение определенного времени – 4 секунды. Двигатель должен быть отключен, водительская дверь открыта.
  • Измените положение ключа в замке зажигания из OFF в ON. Количество осуществляемых поворотов ключом является первой цифрой в ПИН-коде. Через четыре секунды единожды маякнет аварийная сигнализация, тем самым показав готовность системы для принятия следующей цифры. Повторяя данную последовательность, введите все цифры имеющегося кода.
  • Во временном промежутке, не более четырёх секунд после записи кода первого брелка, осуществите нажатие на кнопку I на втором брелке и повторите последовательность, указанную во втором пункте. После прописки каждого из брелков в подтверждение правильности действия будет единожды загораться аварийная сигнализация.
  • После того, как вы закончили перепрограммировать последний брелок, сигнализация маякнет два раза и системы полностью выйдет из режима, в котором осуществлялось программирование. После осуществления прописки всех кодов не производите никаких действий в течение нескольких секунд.

Настройка брелка шерхан 7 при помощи алгоритма по номером 2

  • Совершить поворот ключом в замке зажигания, из начального положения ВЫКЛ в конечное положение ВКЛ, произвести данные действие следует в течение определенного времени – не более четырех секунд. Автомобиль подаст световой сигнал, подтверждая свою готовность к прописке брелка.
  • Осуществите нажатие кнопки I на первом брелке, в подтверждение готовности к записи кода маякнет один раз аварийная сигнализация. Следом, таким же образом, осуществите прописку последующих двух брелков. После прописки последнего из имеющихся кодов сигнализация вспыхнет пару раз, следом за этим система выйдет из режима осуществления программирования. После проведения записи кодов имеющихся трёх брелков не используйте их в течение нескольких секунд.

Проведя данную процедуру, вы сможете запрограммировать брелок на сигнализацию, сможете использовать все её функции дистанционно. Таким же способом происходит программирование на следующие виды сигнализаций: sherhan magicar 7 и sherhan magicar 5.

Читайте также:  Утилизационный сбор с какого года ввели

Источник: alarmspec.ru

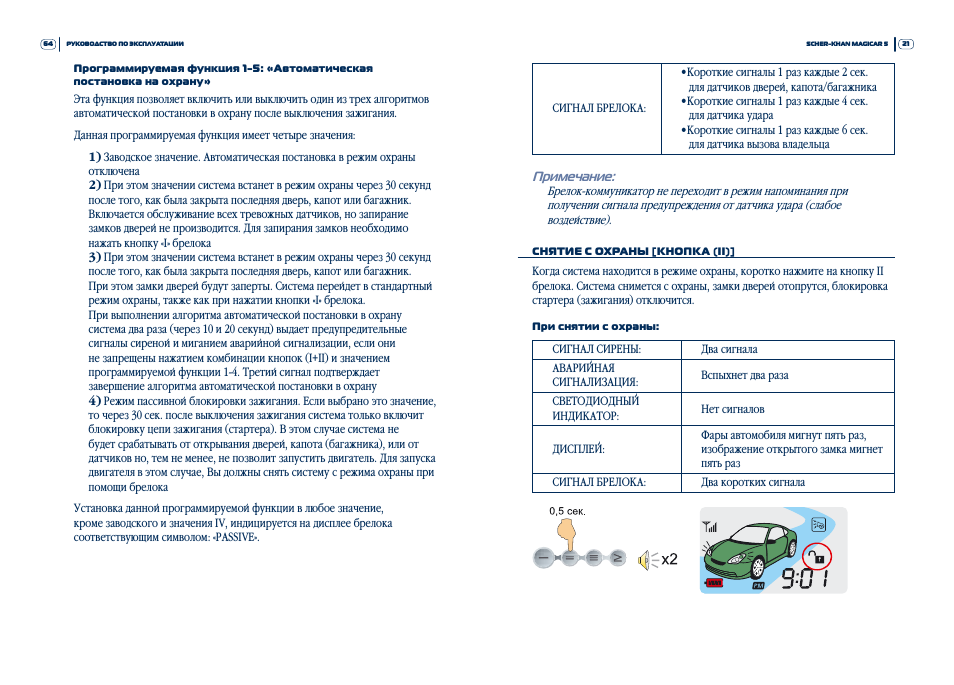

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Программируемая функция .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Программируемая функция 1-5: «Автоматическая
постановка на охрану»

Эта функция позволяет включить или выключить один из трех алгоритмов

автоматической постановки в охрану после выключения зажигания.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Автоматическая постановка в режим охраны
отключена
2) При этом значении система встанет в режим охраны через 30 секунд
после того, как была закрыта последняя дверь, капот или багажник.

Включается обслуживание всех тревожных датчиков, но запирание

замков дверей не производится. Для запирания замков необходимо

нажать кнопку «I» брелока
3) При этом значении система встанет в режим охраны через 30 секунд
после того, как была закрыта последняя дверь, капот или багажник.

При этом замки дверей будут заперты. Система перейдет в стандартный

режим охраны, также как при нажатии кнопки «I» брелока.

При выполнении алгоритма автоматической постановки в охрану

система два раза (через 10 и 20 секунд) выдает предупредительные

сигналы сиреной и миганием аварийной сигнализации, если они

не запрещены нажатием комбинации кнопок (I+II) и значением

программируемой функции 1-4. Третий сигнал подтверждает

завершение алгоритма автоматической постановки в охрану
4) Режим пассивной блокировки зажигания. Если выбрано это значение,
то через 30 сек. после выключения зажигания система только включит

блокировку цепи зажигания (стартера). В этом случае система не

будет срабатывать от открывания дверей, капота (багажника), или от

датчиков но, тем не менее, не позволит запустить двигатель. Для запуска

двигателя в этом случае, Вы должны снять систему с режима охраны при

Установка данной программируемой функции в любое значение,

кроме заводского и значения IV, индицируется на дисплее брелока

соответствующим символом: «PASSIVE».

SCHER-KHAN MAGICAR 5

•Короткие сигналы 1 раз каждые 2 сек.

для датчиков дверей, капота/багажника

•Короткие сигналы 1 раз каждые 4 сек.

для датчика удара

•Короткие сигналы 1 раз каждые 6 сек.

для датчика вызова владельца

Брелок-коммуникатор не переходит в режим напоминания при
получении сигнала предупреждения от датчика удара (слабое
воздействие).

СНЯТИЕ С ОХРАНЫ [КНОПКА (II)]

Когда система находится в режиме охраны, коротко нажмите на кнопку II

брелока. Система снимется с охраны, замки дверей отопрутся, блокировка

стартера (зажигания) отключится.

При снятии с охраны:

Вспыхнет два раза

Фары автомобиля мигнут пять раз,

изображение открытого замка мигнет

Два коротких сигнала

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Примечание: В системе существуе.

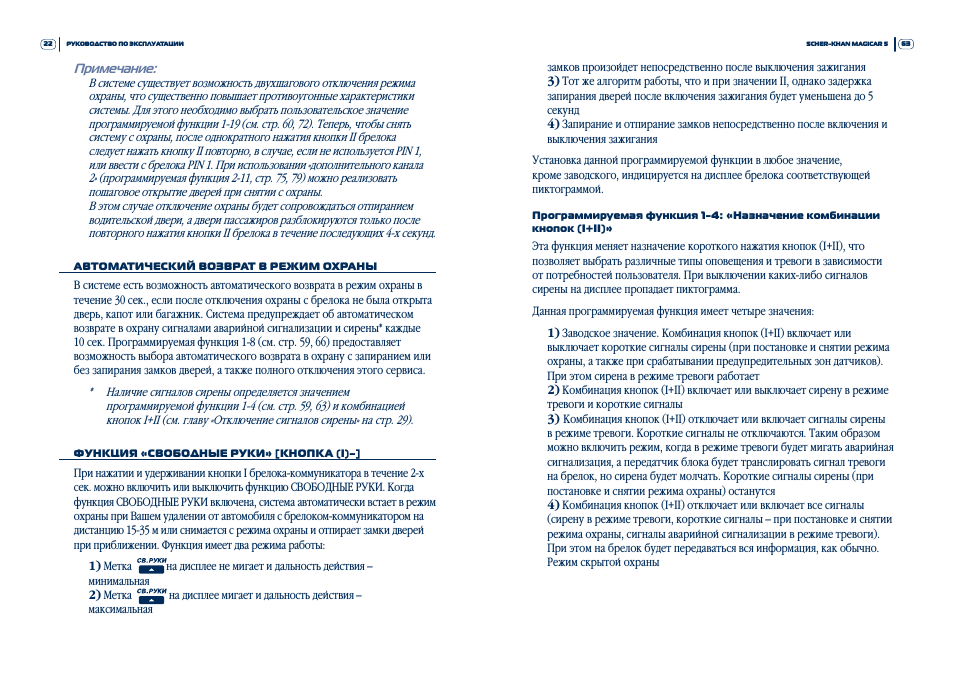

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

В системе существует возможность двухшагового отключения режима
охраны, что существенно повышает противоугонные характеристики
системы. Для этого необходимо выбрать пользовательское значение
программируемой функции 1-19 (см. стр. 60, 72). Теперь, чтобы снять
систему с охраны, после однократного нажатия кнопки II брелока
следует нажать кнопку II повторно, в случае, если не используется PIN 1,
или ввести с брелока PIN 1. При использовании «дополнительного канала
2» (программируемая функция 2-11, стр. 75, 79) можно реализовать
пошаговое открытие дверей при снятии с охраны.
В этом случае отключение охраны будет сопровождаться отпиранием
водительской двери, а двери пассажиров разблокируются только после
повторного нажатия кнопки II брелока в течение последующих 4-х секунд.

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ

В системе есть возможность автоматического возврата в режим охраны в

течение 30 сек., если после отключения охраны с брелока не была открыта

дверь, капот или багажник. Система предупреждает об автоматическом

возврате в охрану сигналами аварийной сигнализации и сирены* каждые

10 сек. Программируемая функция 1-8 (см. стр. 59, 66) предоставляет

возможность выбора автоматического возврата в охрану с запиранием или

без запирания замков дверей, а также полного отключения этого сервиса.

Наличие сигналов сирены определяется значением

программируемой функции 1-4 (см. стр. 59, 63) и комбинацией

кнопок I+II (см. главу «Отключение сигналов сирены» на стр. 29).

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» [КНОПКА (I)–]

При нажатии и удерживании кнопки I брелока-коммуникатора в течение 2-х

сек. можно включить или выключить функцию СВОБОДНЫЕ РУКИ. Когда

функция СВОБОДНЫЕ РУКИ включена, система автоматически встает в режим

охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на

дистанцию 15-35 м или снимается с режима охраны и отпирает замки дверей

при приближении. Функция имеет два режима работы:

на дисплее не мигает и дальность действия –

на дисплее мигает и дальность действия –

SCHER-KHAN MAGICAR 5

замков произойдет непосредственно после выключения зажигания
3) Тот же алгоритм работы, что и при значении II, однако задержка
запирания дверей после включения зажигания будет уменьшена до 5

секунд
4) Запирание и отпирание замков непосредственно после включения и
выключения зажигания

Установка данной программируемой функции в любое значение,

кроме заводского, индицируется на дисплее брелока соответствующей

Программируемая функция 1-4: «Назначение комбинации
кнопок (I+II)»

Эта функция меняет назначение короткого нажатия кнопок (I+II), что

позволяет выбрать различные типы оповещения и тревоги в зависимости

от потребностей пользователя. При выключении каких-либо сигналов

сирены на дисплее пропадает пиктограмма.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Комбинация кнопок (I+II) включает или
выключает короткие сигналы сирены (при постановке и снятии режима

охраны, а также при срабатывании предупредительных зон датчиков).

При этом сирена в режиме тревоги работает
2) Комбинация кнопок (I+II) включает или выключает сирену в режиме
тревоги и короткие сигналы
3) Комбинация кнопок (I+II) отключает или включает сигналы сирены
в режиме тревоги. Короткие сигналы не отключаются. Таким образом

можно включить режим, когда в режиме тревоги будет мигать аварийная

сигнализация, а передатчик блока будет транслировать сигнал тревоги

на брелок, но сирена будет молчать. Короткие сигналы сирены (при

постановке и снятии режима охраны) останутся
4) Комбинация кнопок (I+II) отключает или включает все сигналы
(сирену в режиме тревоги, короткие сигналы – при постановке и снятии

режима охраны, сигналы аварийной сигнализации в режиме тревоги).

При этом на брелок будет передаваться вся информация, как обычно.

Режим скрытой охраны

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ багажника на .

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

багажника на 15 секунд. Если багажник за это время не был открыт, то

система по истечении 15 секунд снова начнёт отслеживать отключенные

датчики. Если багажник был открыт, то система снова начнёт

отслеживать отключенные датчики через 15 секунд после того, как

багажник будет закрыт

Программируемая функция 1-2: «Предупреждение
об открытой двери»

Эта функция позволяет избежать аварийной ситуации при посадке и

высадке пассажиров, а также в том случае, если неплотно закрыта какая-

либо дверь автомобиля во время движения. Программируемая функция 1-2

позволяет пользователю выбрать длительность предупреждения и условия

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Предупреждение об открытой двери отключено
2) Предупреждение активируется не более, чем на 60 секунд, если
двери открыты и зажигание включено
3) Предупреждение активируется не более, чем на 60 секунд, если
двери открыты и работает двигатель автомобиля
4) Предупреждение активируется без ограничения по времени, если
двери открыты и зажигание включено

Следует отметить, что в тех случаях, когда вход датчика дверей подключен

к лампе освещения салона без диодной развязки и используется плавное

гашение освещения салона, система реагирует на закрытие дверей с

Программируемая функция 1-3: «Управление центральным
замком по включению и выключению зажигания»

Эта функция позволяет выбрать необходимый режим автоматического

запирания электрозамков при включении зажигания и отпирания при

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Данная опция отключена
2) При этом значении электрозамки дверей запрутся спустя 15 секунд
после включения зажигания, если закрыты все двери автомобиля. Если

двери автомобиля не закрыты, то запирания не произойдёт. Отпирание

SCHER-KHAN MAGICAR 5

Смена режимов работы происходит длительным (2 сек.) нажатием кнопки I

Читайте также:  Лучший нейтрализатор ржавчины для авто

в следующем порядке: (Функция включена, режим 1) > (Функция включена,

режим 2) > (Функция выключена) > (Функция включена, режим 1) и т.д.

Постановка/снятие режима охраны будет сопровождаться мелодичным

Постоянное использование функции СВОБОДНЫЕ РУКИ не рекомендуется,

так как её использование резко уменьшает ресурс батареи питания

Дистанция от блока до брелока-коммуникатора, при которой система
принимает решение о постановке или снятии режима охраны,
может меняться и зависит от ряда объективных причин: взаимного
расположения антенн брелока-коммуникатора и антенного блока,
наличия металлических предметов вблизи антенн, от радиопомех в
эфире, погоды.

Режим СВОБОДНЫЕ РУКИ работает только при использовании

брелока-коммуникатора с жидкокристаллическим дисплеем, при

использовании брелоков без дисплея этот режим недоступен.

Источник: manualza.ru

Брелок для сигнализации Scher-Khan Magicar 5

  • Цена: $19.30
  • Перейти в магазин

Сегодняшний обзор будет посвящен автомобильной сигнализации Scher-Khan Magicar 5, а если быть более точным, то основному брелоку (пейджеру) для нее.

Итак, как я уже писал в предыдущем обзоре, случилось так, что я обзавелся новым автомобилем взамен своего Peugeot 607, который верой и правдой служил мне более 5 лет 🙂 И все бы ничего, но покупал новый автомобиль я у девушки, которая каталась на этой машинке с момента ее изготовления. В целом, машина оказалась аккуратной и досмотренной, но не без ньансов, одним из которых была сигнализации Scher-Khan Magicar 5, установленная в авто. Устанавливалась она несколько лет назад, но, со слов владельцы, пользовалась она ей крайне редко. В конце концов это привело к тому, что оба брелока были утеряны. В попытке узнать что же за сигнализация установлена в автомобиле (этой информацией девушка так же не владела :))), мною было изучена масса картинок, посвященных автомобильным сигнализациям Scher-Khan Magicar. В конце концов, я пришел к выводу, что установлено 5 поколение данной сигнализации. По фото брелока от нее, эту же информацию подтвердила и предыдущая владелица. Вообще, сама по себе сигнализация меня интересовала крайне мало, а вот функция автозапуска, предусмотренная в ней, очень привлекала (как никак зима приближается). Поэтому было принято решение восстановить работоспособность данной охранной системы.

В первую очередь я изучил стоимость брелоков в местных интернет-магазинах, так как ждать не очень хотелось. Но то, что я увидел, меня не очень порадовало — за основной брелок просили по 90-100 рублей ($45-50). Дополнительного вообще в продаже не нашел. Забавы ради, заглянул на Aliexpress и к своему удивлению нашел там то, что нужно. Предложений масса, минимальное стартует на цене чуть более $19. Именно этот лот и был заказан 🙂 Продавец отправил посылку довольно оперативно, в пути она провела недели. Движение посылки можно посмотреть здесь.

На почте мне выдали небольшой бумажный пакетик внутри которого и находился заказанный мною брелок. Поставляет он без какой-либо упаковки, что не удивительно, продавец завернул его в приличный кусок пупырки. Внешне брелок выглядит следующим образом:

Пришел брелок с защитной пленкой на экране, которая была призвана обеспечить ее сохранность на время путешествия посылки из Китая в Беларусь.

Не знаю как выглядит оригинальный брелок в реальности, но если верить тем фотографиям, что я видел в интернете, то они идентичны. Претензий к качеству изготовления брелока у меня нет. Половинки корпуса плотно подогнаны друг к другу, кнопочки нажимаются без проблем, постороннего запаха у изделия нет.

Что удивило, на обратной стороне брелока есть наклейка с кратким описанием назначений кнопок. Так вот, надписи на ней на русском языке. Причем сделаны аккуратно, без ошибок и скачущих букв. Такое чувство, что этот брелок был изготовлен на фабрике, выпускающей саму сигнализацию.

Кнопок 4. Как я уже писал, нажимаются они без проблем. Ход небольшой, завершается нажатие отчетливым щелчком. Щелкает не громко, но слышно.

Но не все так радужно. Первое, что не очень понравилось — блокиратор крышки батарейного отсека. Он болтается. Нельзя сказать, что он дребезжит, но вот то, что сам отщелкивается — однозначно. То есть я его закрываю, кидаю брелок в карман, а к вечеру блокировка снята. Работает брелок от батарейки ААА.

Второй минус — не очень яркий экран. Машинка, нарисованная на нем видна отчетливо, а вот информация, отображающаяся при помощи жидких кристаллов, не очень. Хотя, может быть мне это просто кажется, ведь сравнивать не с чем 🙁

Соединен корпус брелока при помощи защелок и одного винтика, спрятанного под заглушкой.

Разобрав корпус, можно посмотреть на то, из чего состоит начинка. Экранчик (тут же видна спираль антенны):

Плата с кучей мелких элементов 🙂

В целом, все сделано аккуратно, что не может не радовать.

После установки в брелок батарейки он резво завибрировал и залился немудреной мелодией. На экранчике появилось время. В общем, сам брелок пришел рабочим. Осталось только заставить его работать в связке с установленным в авто блоком. Для того, чтобы «привязать» брелок нужно воспользоваться несложной инструкцией, описанной в руководстве по эксплуатации сигнализации:

Система может запомнить коды трех брелоков. Для программирования новых брелоков выполните два шага.
1. Три раза поверните ключ в замке зажигания из положения OFF в положение ON. Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования. 2. Не позднее 4 сек. после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.
3. Для выхода из режима программирования не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока. Если после шага 1 не предпринимать никаких действий, то через 4 сек. аварийная сигнализация вспыхнет 2 раза, система перейдет из режима программирования брелоков в режим VALET.
Примечание:
система имеет три ячейки памяти для хранения кодов брелоков. При попытке записи четвертого брелока код первого записанного брелока будет удален.

Если быть честным, то у меня получилось «привязать» брелок с третьего раза 🙂 Но тем не менее все получилось и заработало как надо! Брелок выполняет все функции, которые изначально были на него возложены системой: двухсторонняя связь, уведомления (звук, вибро), удаленный запуск двигателя (запуск по расписанию). В общем, все работает как надо и это с минимальными затратами. Только дожима окон не нашел 🙁 Так что покупкой я остался очень доволен. Сейчас утром у нас что-то в районе -2. -1, все машины покрыты ледяной коркой, а моя уже тепленькая 🙂

Что касается максимального расстояния, на котором устанавливается связь между брелоком и автомобилем. В инструкции написано, что максимум — 1 500 метров. Может быть в чистом поле так оно и есть. В условиях городской (Минской) застройки, у меня этот показатель не превышает 300-350 метров. Но я не исключаю, что это значение обусловлено происхождением брелока. Но, с другой стороны, из окна до машинки сигнал добивает без проблем, а большего мне и не надо 🙂

Да, чуть не забыл, у брелока симпатичная голубая подсветка дисплея, чем-то напоминающая оригинальную подсветку часов Timex — Indiglo (да, мой фотоаппарат печально снимает в темноте 🙁 ):

Подводя итог всему, что тут написано, могу сказать, что я остался покупкой более чем доволен. Брелок работает как надо, проблем или сбоев в работе пока что обнаружено не было. К качеству изготовления так же особых претензий нет. Ну и цена в 2 раза меньше той, что в оффлайне, говорит сама за себя. Поэтому заказал второй брелок для второго ключа. Так что если вы потеряли брелок от сигнализации или вам досталась машинка без такового (как в моем случае) — можно смело брать аналог на Aliexpress. Проблем быть не должно 🙂

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Источник: mysku.ru
