Инструкция как снять магнитолу в автомобиле Тойота

Исходя из самого названия — штатная автомагнитола, уже можно понять, что это общая с самим авто устройство, устанавливаемое в него еще заводом изготовителем. Данный тип оборудования проектируется инженерами компании именно под установку в этой конкретной марке. В результате чего, достигается соблюдение гармонии и стилевого решения интерьера салона с дополнительным оборудованием передней панели.

Как снять магнитолу в автомобиле Тойота

Что такое — штатная магнитола автомобиля?

Как было сказано, штатный аудио проигрыватель отличается от универсальных и стандартных моделей, своей узкой направленностью на один автомобиль (марку).Что значительно облегчает процесс снятия и обратной установки аппарата, в случае возникновения такой необходимости. Если автолюбитель по каким либо причинам решает заменить штатную автомагнитолу на более современную, продвинутую модель, то ему придется столкнуться с некоторыми изменениями и доработками посадочного места проигрывателя и проводных, коммуникационных разъемов.

Как снять магнитолу в автомобиле Тойота

Причины замены штатной автомагнитолы

Оснований которые могут подвигнуть автовладельца заменить уже установленное звука воспроизводящие оборудование еще на этапе заводской сборки, не так уж и много.

  • Во-первых, это выход из строя самого аппарата с отсутствием возможности или желания его ремонта.
  • И во вторых, моральное и качественное устаревание такого рода оборудования и не соответствие предъявляемых к нему современных норм звучания, отсутствие дополнительных функций и возможностей.

Функционал и производители звукопроигрывющего оборудования

Основное акцент у штатной техники, направлен на обеспечение минимального набора функций, без потери качества звучания и тому подобное. То есть, на момент выхода данной марки автомобиля его магнитола полностью отвечает требованиям и стандартам текущего периода времени. Но и не более.

По вполне понятным законам рынка, фирма — изготовитель не будет устанавливать в автомобиль стандартной комплектации, аппаратуру люксового класса с использованием новейших технологических разработок в этом сегменте. И, как правило, через очень короткий временной промежуток, учитывая скорость и темпы изменений в радиоэлектронике, возникает необходимость полной замены штатной техники. За примерами далеко обращаться не нужно. Достаточно вспомнить автомобильную магнитолу, хотя бы десятилетней давности выпуска и сравнить с образцами стандартной для сегодняшнего дня, автомагнитолы. Отсутствие таких функций, как GPS – навигация, Bluetooth, поддержка 3, 4 G интернета и так далее, уже просто немыслимо.

Почти как любая стандартная бытовая техника и оборудование, производство штатных устройств автомобиля выведено его правообладателями на территорию Китая. Что совершенно не означает отвратительного качества присущего технике сделанной в кустарных условиях, все той же КНР. Изготовление аппаратуры происходит под постоянным контролем соблюдения технологий и качества, заявленных обладателем бренда.

Как снять штатную магнитолу с Тойота Королла

Если ум вас возникло желание самостоятельно снять с принадлежащего вам автомобиля Тайота штатный проигрыватель, то это инструкция как раз для такого случая.

Снять магнитолу на Тойота Королла 120, не так-то и просто, как может показаться человеку, уже сталкивавшимся с подобного рода действиями на других марках авто.

В самом начале, снимаем накладки, расположенные с обеих сторон авто проигрывателя на центрально панели.Они крепятся на пластмассовых защелках и очень чувствительны к постороннему усилию. По этому, поддевать их нужно очень осторожно, с внешней боковой стороны панели, снизу вверх. В качестве отделителя, не металлический нож или шпатель. Отлично справляется с такой задачей, обычная пластиковая карта.

После освобождения накладок из защелок, тянем их на себя и откладываем по отдельности в стороны.

Затем таким же образом отделяем верхние накладки, с той разницей, что поддевать их необходимо снизу. На каждой накладке присутствует 4 защелки.

После того, как декоративные накладки удалены, приходит черед снятия верхнего воздуховода. Здесь все так же предельно просто. Ухватив воздуховод по бокам обеими руками, осторожно, не до конца, вытягиваем его на себя. Освободив воздушное путепроводное устройство до возможности свободного доступа к его задней части, отсоединяем разъем кнопки аварийного сигнала.

Вооружившись ключом номер 10, вывинчиваем 4 болта непосредственно удерживающих магнитолу в ее гнезде.

Извлекаем авто проигрыватель по принципу воздуховода. Операция по самостоятельному снятию штатной автомагнитолы завершена.

Снимаем магнитолу с Тойота Авенсис

Как снять магнитолу Тойота Авенсис?

Порядок действий при замене магнитолы в Тойота Авенсис, выглядит следующим образом:

  • отделяется верхняя планка над устройством, крепящаяся на двух фиксаторах — защелках;
  • в открывшейся нише, находим и выкручиваем два верхних болта;
  • отделяем декоративную накладку с коробки передач;
  • разъединяем все разъёмы;
  • извлекаем штатную автомобильную магнитолу.

Тойота Камри

Перед тем, как снять магнитолу на Тойота Камри, обесточиваются все системы автомобиля. Данная операция относиться ко всем маркам автотранспорта.

Далее отделяются декоративные шайбы и 2 ручки управления, путем отжатия плоской отверткой, пружин на осях этих ручек/

Передняя панель снимается, причем защелки — фиксаторы расположенные на задней панели возвращаются в исходное состояние.

Винты находящиеся возле осей ручек, откручиваются и снимаются, как и скобы их крепления.

Штатная магнитола.должна легко выйти из своего гнезда.

Не до конца вытащенную магнитолу освобождают от подключенных к ней проводки.

Тойота Витц

Штатная магнитола на авто Тойота Витц меняется в следующей последовательности:

  1. Снимается рукояти регулировки климат-контроля. Находящиеся под ними два болта, выкручиваются.
  2. Освобождаются удерживающие панель климат-контроля, боковые защелки.
  3. Вывинчиваются 4- угловые самореза, удерживающие автомагнитолу.
  4. Извлекается проигрыватель.

Надеемся что наша статья, будет для вас полезной!

Источник: 1avtozvuk.ru

Как снять магнитолу тойота авенсис 2007

Категория: Сделать ремонт автомобиля

Характеристики автомобиля: Габариты авто следующие, длина — 3483, ширина — 1100, высота — 1425 мм. Колесная база составляет 2267 мм. Дорожный просвет 211 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 78 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 7000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Ландульфа

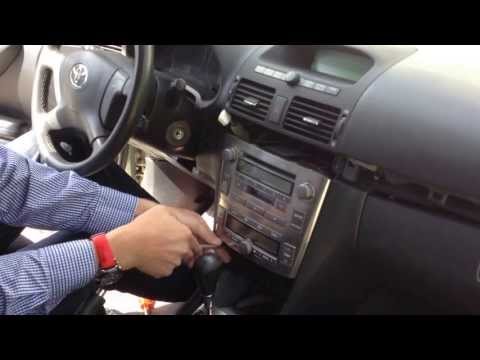

Cмотрите ВИДЕО про как снять магнитолу на тойота авенсис 2007.

Оценка автовладельца по имени Билял :Комфорт в салоне и эргономика

Оригинальное название: . . . . . avensis 2007

Дата выхода: 21. 07. 2019 года

Качество: HD DVDRemux

Смех в теме: На дискотеке в Германии русский в майке с надписью: “У турков три проблемы”.К нему тут же подходит турок и спрашивает:— Ты чего? Проблем ищешь? Ты наехать хочешь?— Это ваша первая проблема. Агрессивность. Вы всегда пытаетесь создаватьпроблемы на пустом месте.Когда дискотека заканчивается, то русского уже подкарауливает группатурков.— Сейчас ты ответишь за свои слова! — говорят они.— Это ваша вторая проблема. Вы не можете решать свои проблемы самии сразу собираете своих по любому поводу.— Да как ты смеешь с нами так говорить. — турки повыхватывали ножи…— Это ваша третья проблема, — продолжает русский. — Вы всегда приходитес ножами на перестрелку.

Читайте также:  Секонд тест сузуки гранд витара

Всем привет.
Присмотрел себе вот такую вот Автомагнитолу:

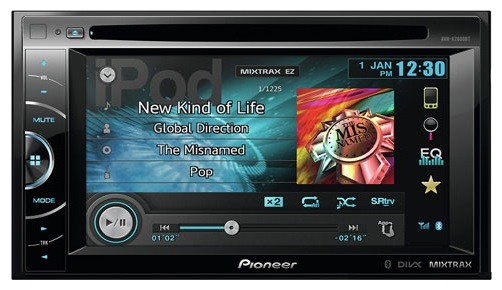

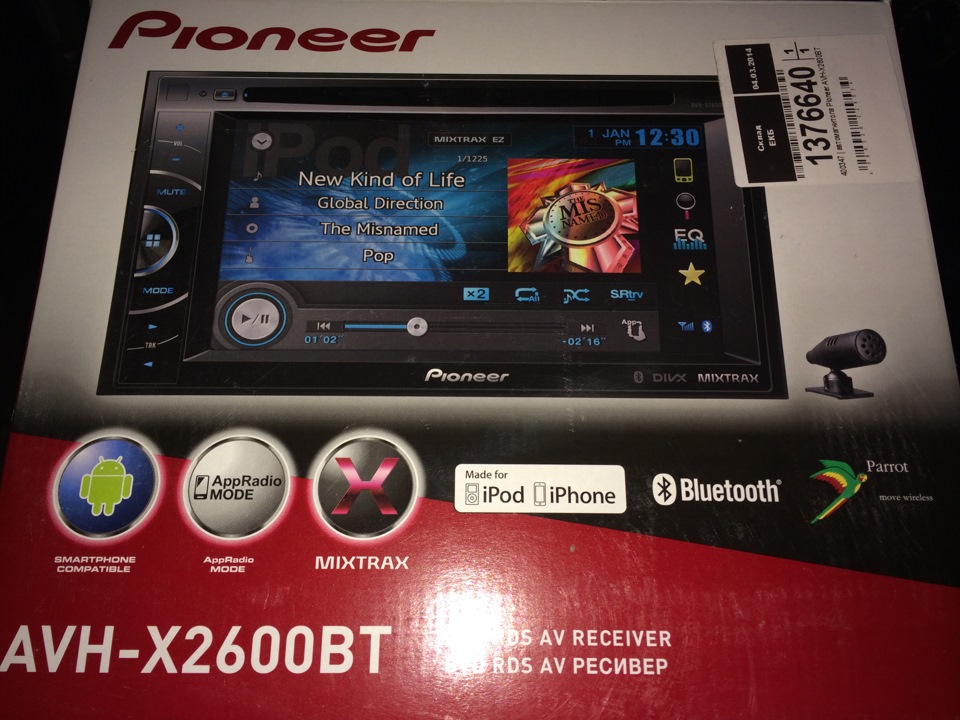

Pioneer AVH-X2600BT

Ну и рамку для нее:
-либо оригинал с номером 55405-05160
-либо intro RTY-N12-G для Toyota Avensis 03-08 2din

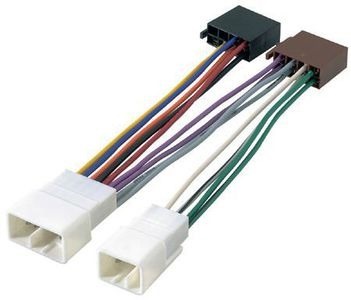

Вопрос: нужен ли для Пионера ISO переходник или нет?

Как она себя ведет с рулевыми переключателями? Нужен ли какой адаптер, если да, то какой примерно?

Заранее спасибо за ответы.

Сегодня, 26го февраля, пришла посылка с Ebay. В коробке, как и заказывал, новомодный переходник для работы кнопок на руле, черная рамка, 1 DIN кейс для мелочи.Сегодня сниму старую магнитолу и завтра закажу новую.
По установке и впечатлениям, создам новую запись в БЖ.
Всем спасибо.

Сегодня привезли магнитолу, цена 13320, заказывал на e96.ru
В выходные буду ставить.

Price tag: 14 500 ₽ Mileage: 66300 km

FakeHeader

Recommendations

Comments 23

Где-то я ее уже видел на просторах сайта.
Цена адекватная, жаль, что цвет не черный
Спасибо.

Нашел на ebay комплект рамка+ISO переходник с адаптером
Цена с доставкой 3700.
Ссылочка: www.ebay.com/itm/TOYOTA-A…ng_ET&hash=item3a76d8cabd

не мне бы только адаптер найти или вот такую схемку для рестайлиг www.drive2.ru/cars/toyota…4899916394579110668/#post

Нашел на ebay комплект рамка+ISO переходник с адаптером
Цена с доставкой 3700.
Ссылочка: www.ebay.com/itm/TOYOTA-A…ng_ET&hash=item3a76d8cabd

Рамка не та! У нас чуть другая!

с чего это?
для кузова Т25.
Этот “кейс для мелочи” вынимается и получается полноразмерная 2DIN рамка

Я тебе говорю не та! У меня друг такую заказывал в свой веник, пришла поставили а она утопленная внутрь панели получилась! Она для веников с 2009 года

сделай тогда хорошее дело-напиши продавцу, что она для кузова Т27, чтобы других в заблуждение не вводил

sensorTS89rus Я себе заказал специальный ISO переходник для нашей тойоты (подключается все фишка в фишку) и как раз для пионера (управление кнопками на руле)! Так что если есть желание обращайся скину ссылку для заказа с eBay!
Скинь ссылка пожалуйства

Да. неплохо было бы. вышли в личку
вчера мне sensorTS89rus еще ссылочку высылал, возможно, что они одинаковые. Вот и посмотрю

Да кстати в жгуте проводов который идет от этих пионеров есть провод синий с белой полосой, он отвечает за включение усилителя и т.д. Так вот когда будешь ставить майфун это провод соединен папа-мама в промежутке от майфуна до фишек ISO, разъедени их и заизолируй, если не сделать так то со временем будет появляться фон в калонках в виде свиста(писка)… Все потому что этот провод отвечает за выдвижную антену. К чему пишу, у меня так было… разъеденил все стало норм и радио работает как положено и писка нет!

Дата выхода: 09. 08. 2019 года

Критика автовладельца по имени Фавст : Авто без понтов и красок, но достойна похвалы на все 5.машина для людей умеющие считать свои деньги..

Категория: Сделать ремонт автомобиля

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3128, ширина — 1100, высота — 1710 мм. Колесная база составляет 2627 мм. Дорожный просвет 137 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 74 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 4000 оборотов в минуту.

Выложил админ: по просьбе Септимийа

Оригинальное название: Nola kendu irrati Toyota avensis 2007

Смех в теме: – Что на завтрак, Бэрримор?- Промокашка, сэр.- Что?- Пробная порция инновационной кашки, 10 фунтов за унцию. “Завтрак лорда – утренняя звезда”.- Что?- Слоган, сэр.- Дай посмотреть. Это же обыкновенная овсянка, выложенная в форме звезды с кристаллами тростникового сахара!- А ваш сын-рекламщик говорит, что пипл хавает, сэр.

Источник: pro-avtosalon.info

Toyota Avensis › Logbook › Замена штатного ГУ. Pioneer.

Дисплей на штатной голове приказал долго жить (почернел).
Ещё до этого задумывался о замене. Ибо записывать диски mp-3 не в кайф было. Кто-то ставил, по-моему yotour, для чтения флешек. Но тоже не вариант для меня. Давно отошел от поиска и скачивания музыки в домашнюю коллекцию. В своё время винт полетел, многолетние труды в трубу. Уже довольно продолжительное время пользуюсь “облаком”, стриминговыми сервисами, поэтому поиск и скачивание по 1 песне сначала на винт, потом на флешку (зачастую с разных порталов) для меня — каторга. В общем решился. Идея замены на аналог штатки от умелых китайцев, учитывая курс рубля, да и других моментов сразу отсеялась. Немного полазив по Яндексу, пришел к выводу, что буду ставить Pioneer (цена/качество/звук, функционал). Определил для себя критерии, сократил выбор :). Дисками не пользуюсь, фильмы смотреть с магнитолы тоже не буду, большая часть хороших магнитол, но с возможностью смотреть DVD (естественно на цену влияет) ушла в сторону, хотя там и эквалайзер получше (больше частот для настройки). Очень хотелось, чтобы у магнитолы был bluetooth.
Думал между моделями Pioneer SPH-DA120 и Pioneer MVH-AV280 BT. Разница в цене более, чем в 2 раза. Сомнительный функционал, который я получу от более дорогой модели мне показался не существенным.
Занялся поиском MVH-AV280 BT, переходной рамки и организацией установки (сам-то не смогу).
Стоимость рамки повергла в шок… 2050 руб. (Intro RTY-N12 “Графит”. Описание с сайтов: “текстура и цвет материала в точности повторяют приборную панель автомобиля”. — забегая наперед, вранье) за кусок пластика сомнительного качества, и это не самая дорогая.
Поехал, приобрел, магнитола обошлась в 11700 руб. Продавец — мужик хороший, поболтали немного.
Приехал на установку, отдал магнитолу, рамку. Обговорили, что хочу, оказалось, что для подключения управления кнопок управления на руле, нужен адаптер (я почему-то думал, что он входит в стоимость работ), который, как оказалось у них стоит 4500 руб. (позвонят знакомому, принесет) + 1500 руб. за работу по подключению. Итого, сама установка магнитолы 2500, вывод USB в бардачек 500 руб, подключение мульруля 1500 руб., микрофон, для звонков не выводил (1000 руб.).
Благо, я из праздного любопытства у продавца магнитолы поинтересовался сколько стоит переходник для мультируля (2500 руб.). Парням отказал в услуге. Сам сбегаю на 6 этажей ниже, 2к сэкономлю. Так и сделал. Мне продавец отдал за 2100 руб. Когда вернулся ребята были недовольны расстроены (типа х***ню принес) 🙂 Как я потом посмотрел, в магазине, с которым они сотрудничают стоимость подобного адаптера/переходника начиналась от

Читайте также:  Какая тормозная жидкость заливается в рено логан

3000 руб., и изготовитель другой.

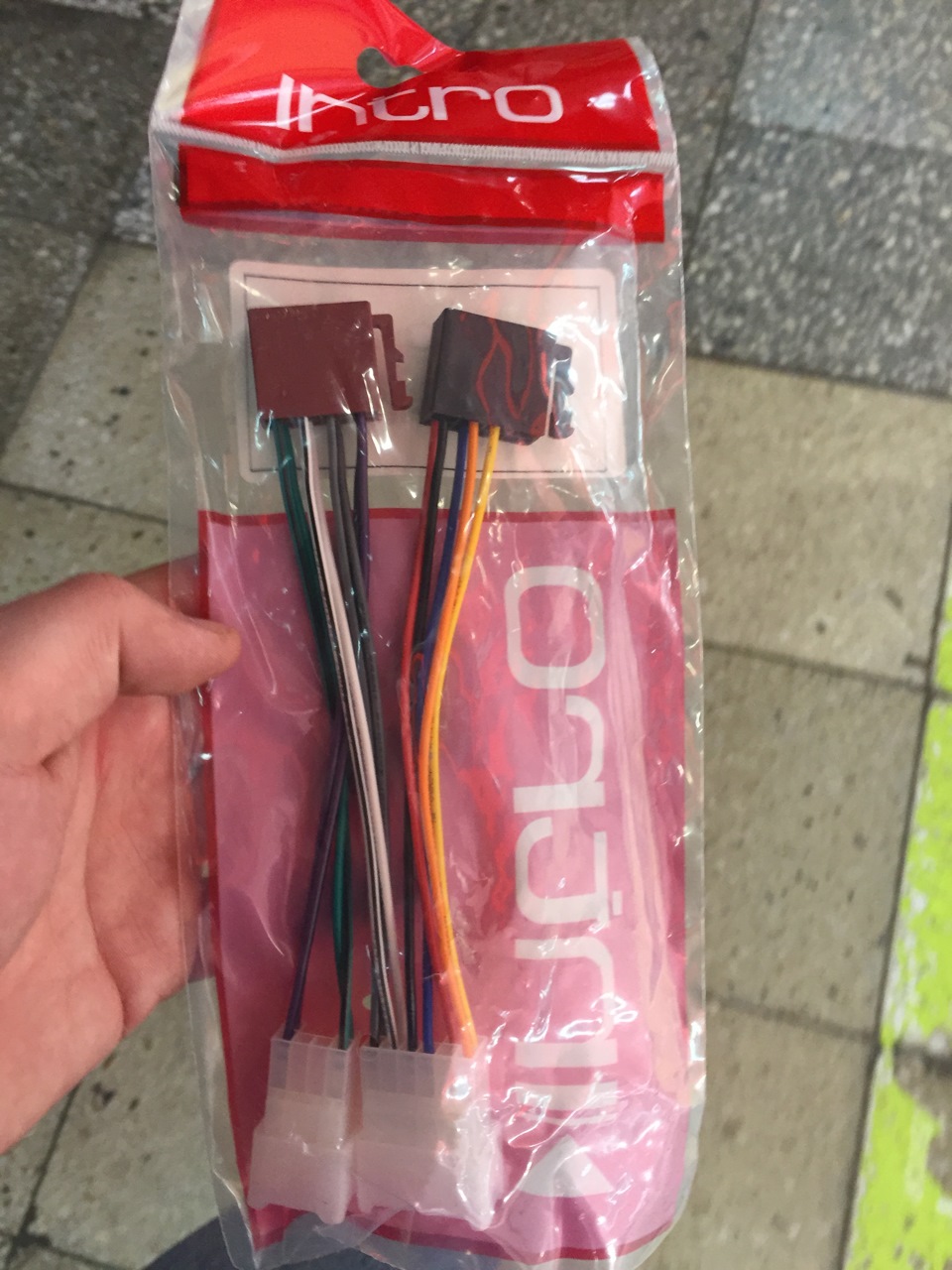

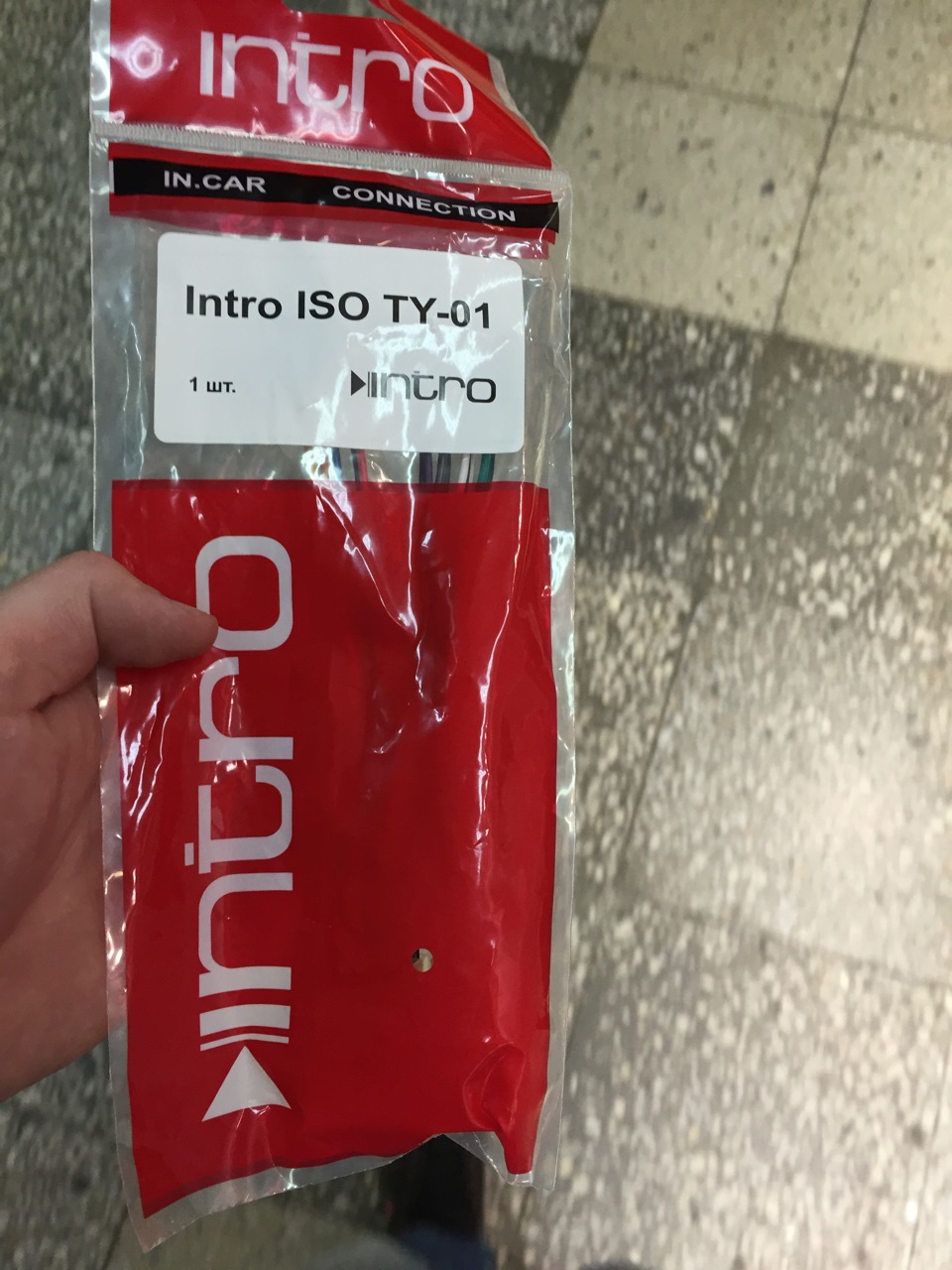

Чуть позже, оказалось, что нужен ещё ISO переходник. Поплелся, звонок продавцу, (300 руб), отдал за 200 руб. Принес, парни доделали. Итого 11700+2500+500+1500+2100+200=18500 руб. Магнитолу с кнопкой “MODE” на руле им “подружить” не удалось, забил. Работают остальные (громкость +/-, переключение треков/станций).

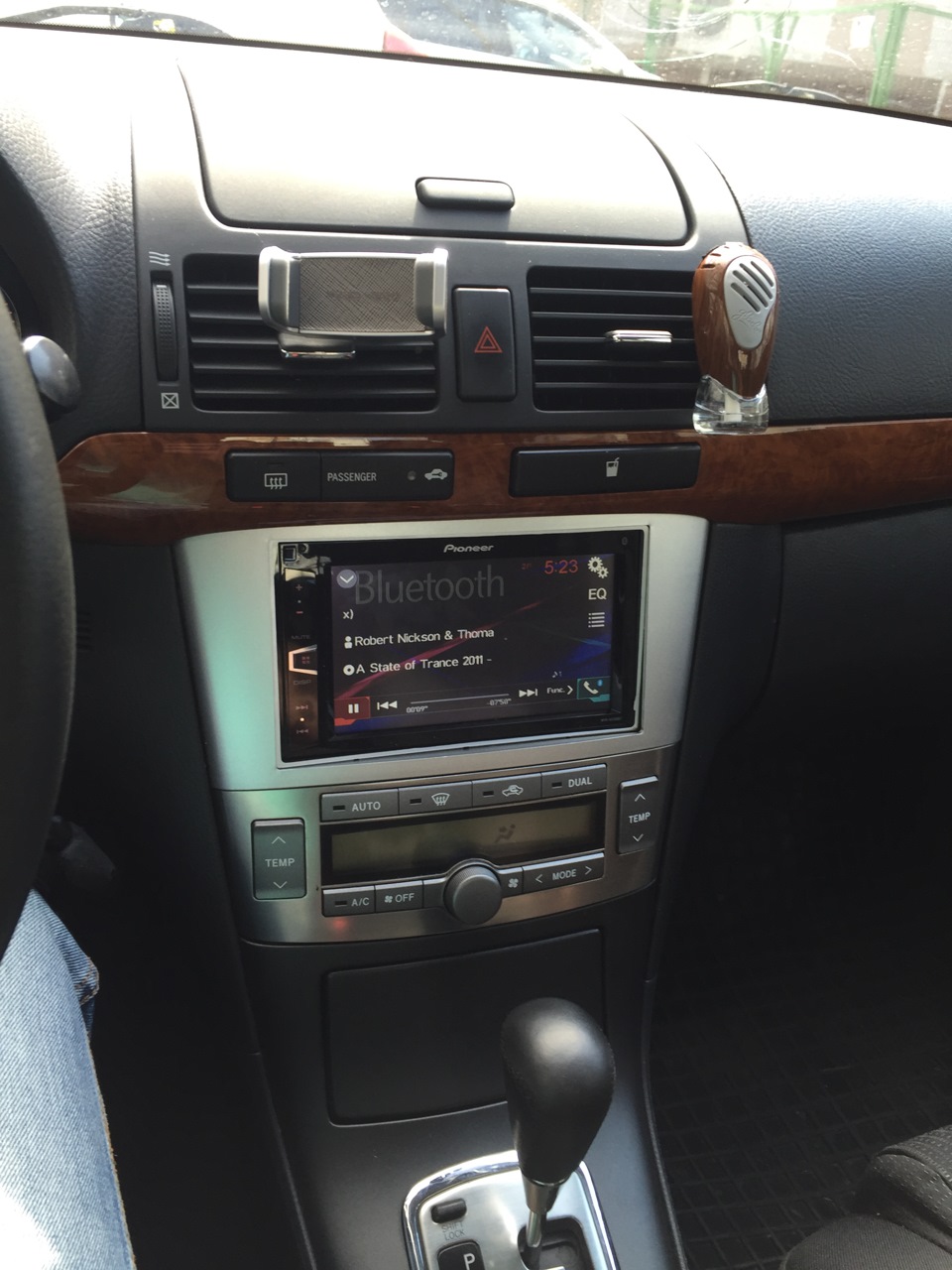

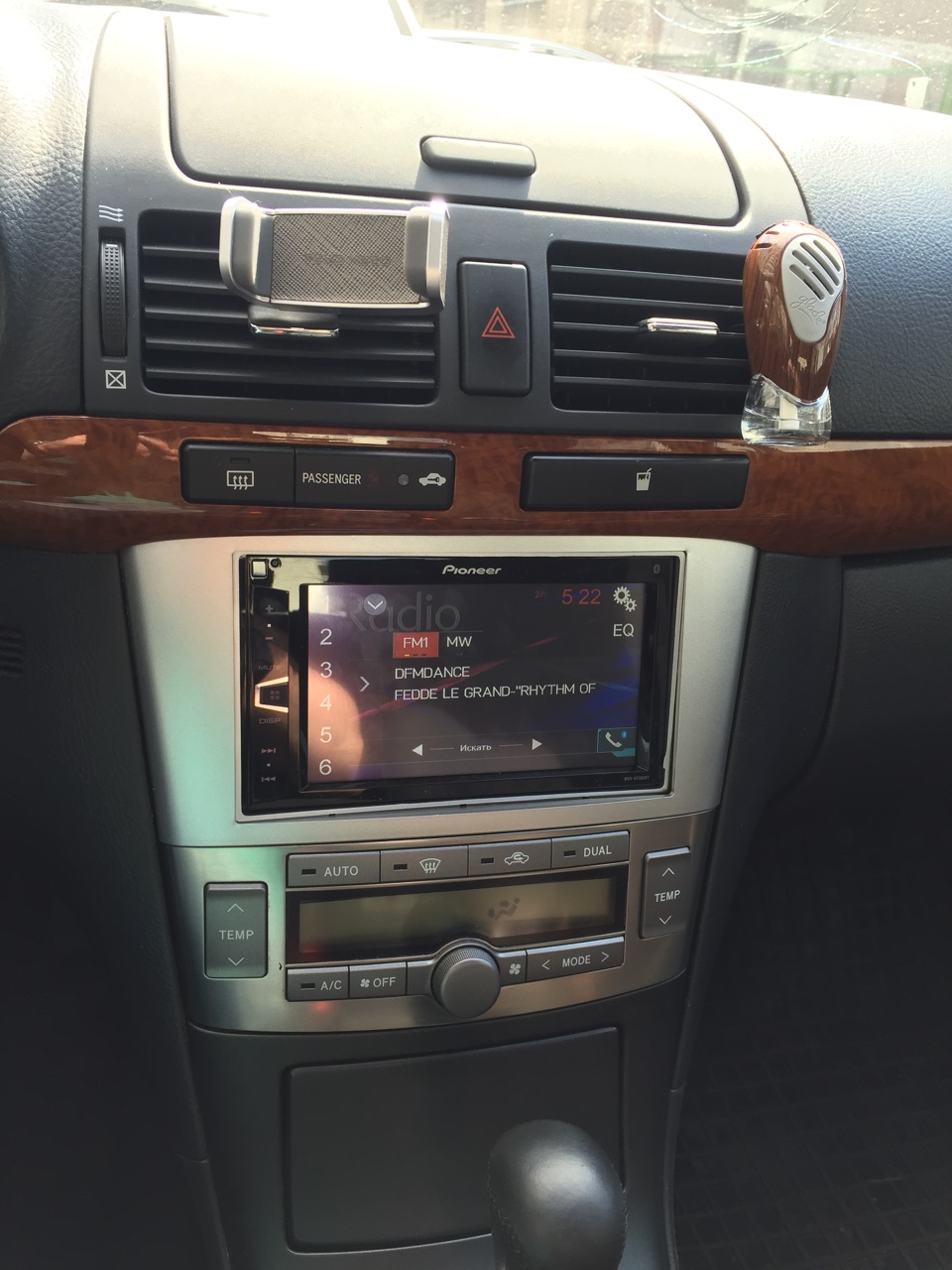

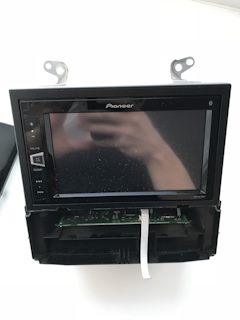

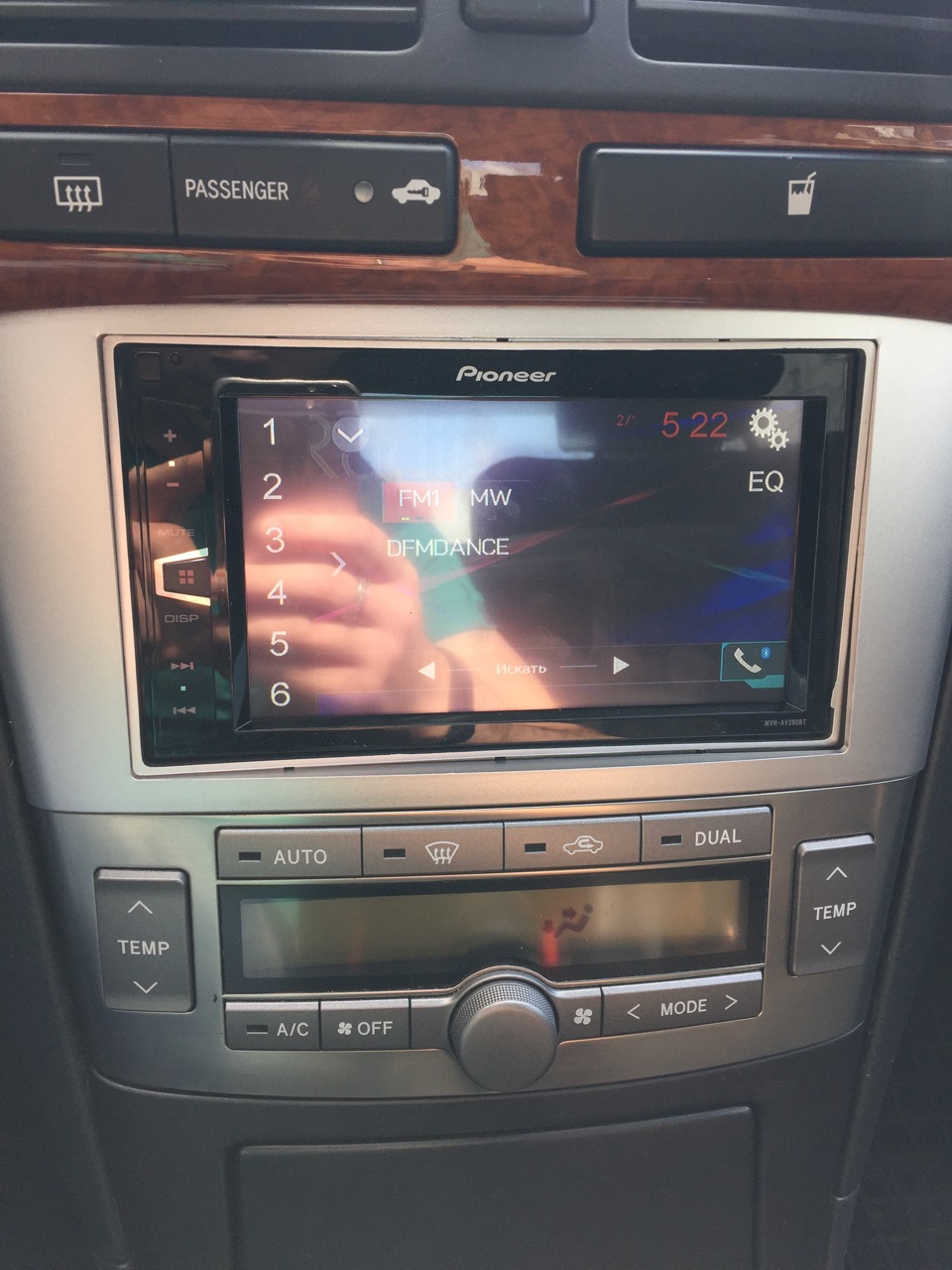

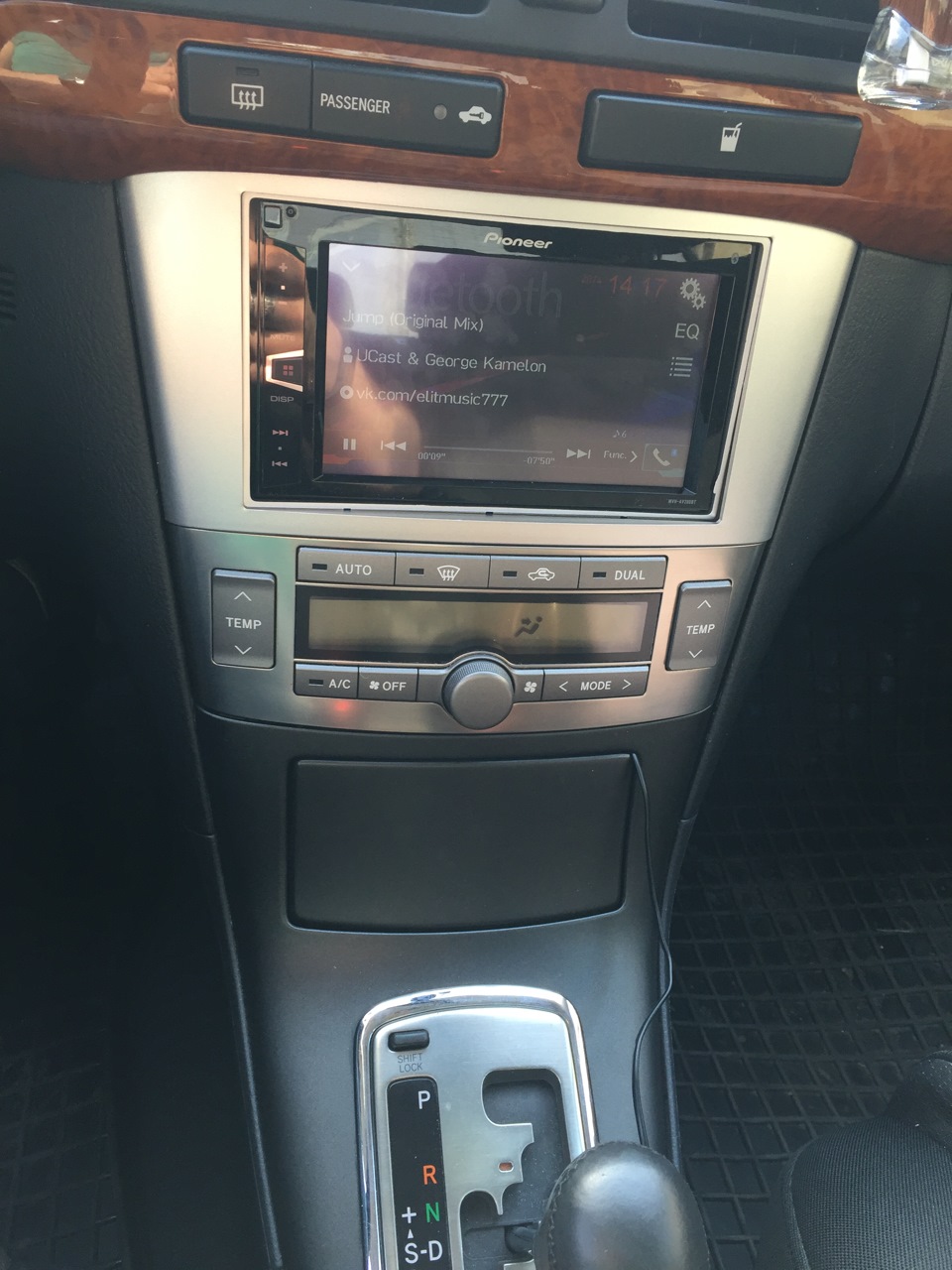

Как это всё выглядит можете увидеть на фото.

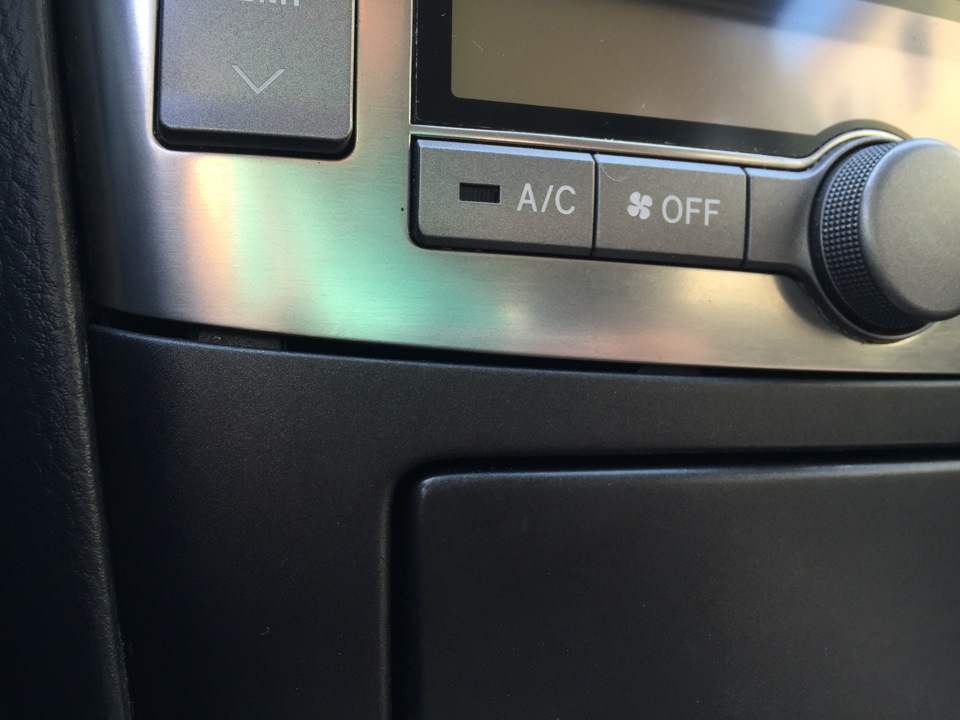

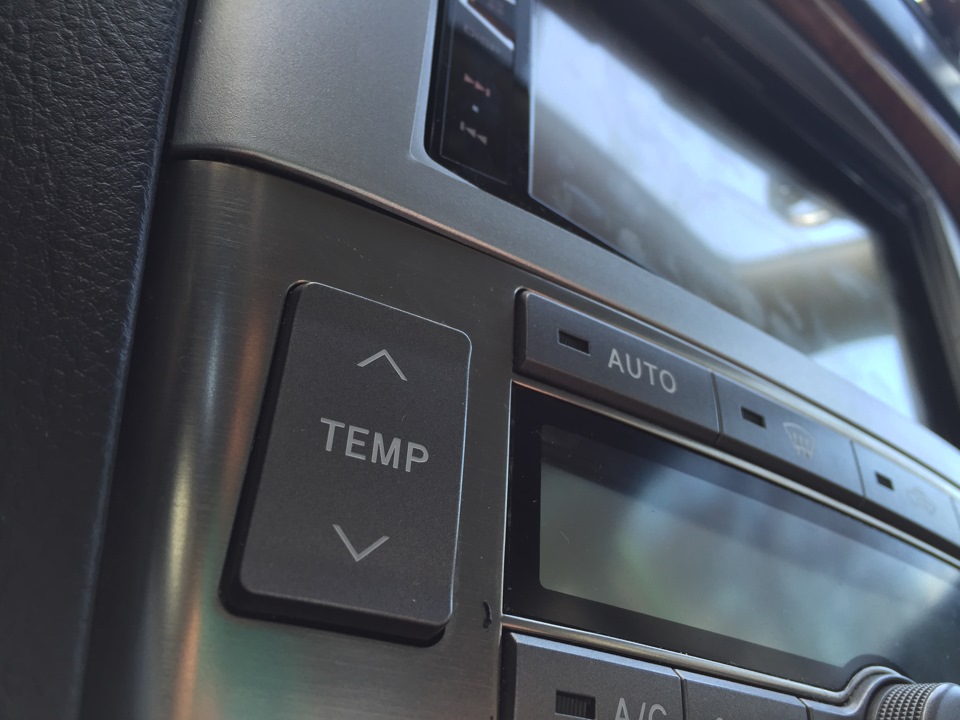

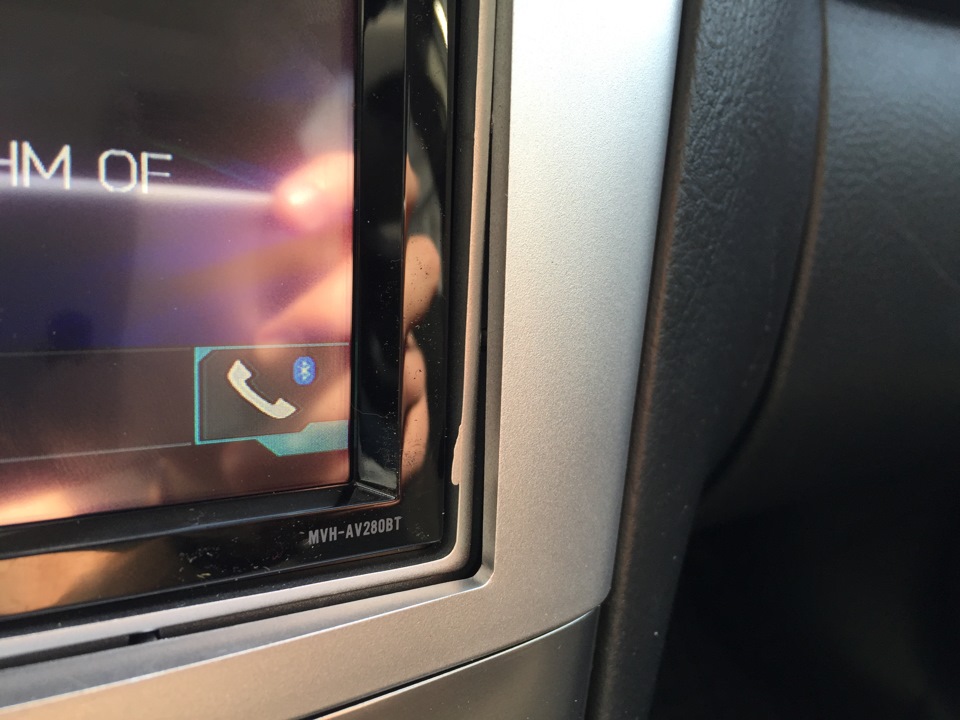

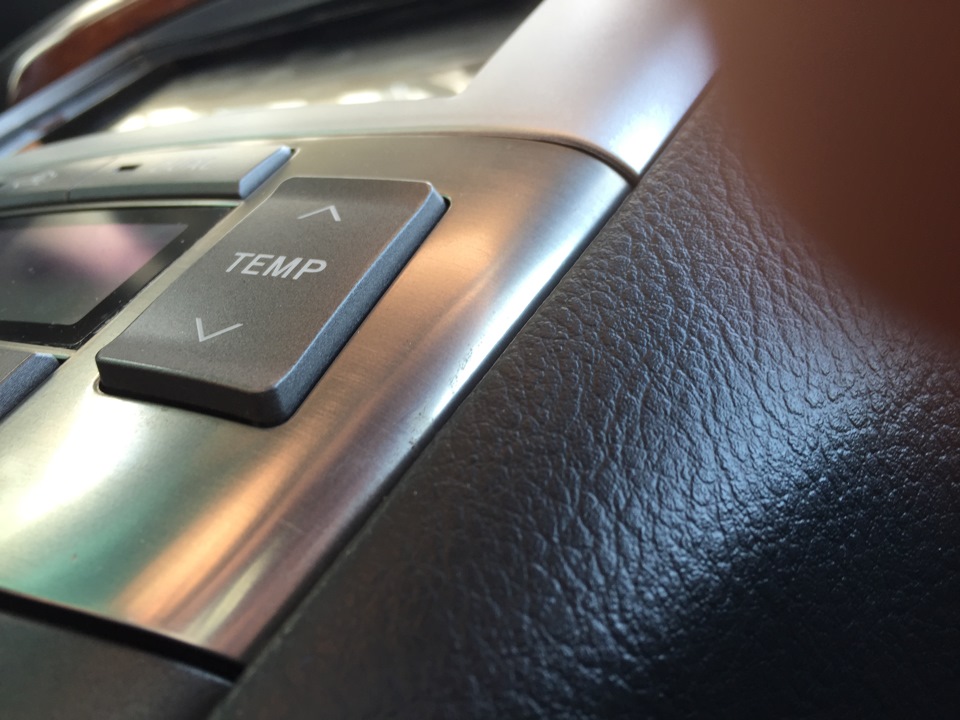

Рамка по цвету и изгибу немного не сходится, внутренняя (мини рамка 2-3 мм) “гуляет”. Закрывающая панель коробки передач в соединении с климат системой не ровно встала (похоже, надо перезакрепить).
Магнитолой доволен, экран, конечно, оставляет желать лучшего (простенький), зернистость видно, но touch работает нормально, даже калибровку не делал, 3 варианта “темы” магнитолы (цвет наэкранных кнопок и т.д.). Подсветку физических клавиш изменить нельзя. 5-полосный эквалайзер. Звук заметно лучше штатной. Наконец-то могу слушать без танцев с бубном музыку. Магнитолой, в целом, доволен. Не хватает “крутилки” громкости, тут только клавиши грочме/тише, вероятно дело привычки.
Смартфон с магнитолой легко подружился, соединяю по BT, музыка из стриминговых сервисов смартфона. Даже Яндекс.Навигатор теперь проговаривает через акустику авто.
Если кто-то задумывается о чем-либо подобном, очень пристально выбирайте переходную рамку. Очень уж сильно она влияет на вид. Придирчиво рассматривайте, возможно, аналоги от других изготовителей будут лучше. Сегодня, пока писал этот пост, нашел рамки, как кажется, лучше, да и дешевле (в этот раз именно гуглил, когда выбирал, смотрел через Яндекс/Яндекс.Маркет. + в карму Google 🙂 )
Будут вопросы — пишите, постараюсь ответить.

Price tag: 18 500 ₽

Toyota Avensis 2007, engine Gasoline 1.8 liter., 129 h. p., Front drive, Automatic — car audio

Recommendations

Comments 29

Привет! Подскажи пожалуйста, поставил китайскую балалайку а какие провода на кнопки руля подключить немогу разобраться

Привет! У меня такая же ситория с рамкой была, в итоге все решилось тем, что надо штатную рамку пионера вернуть обратно, чуть подрезать снизу и тогда зазоров не будет

Привет. Подскажи, как крепится она? Доп. Крепления надо покупать?

привет, нет, просто штатную снимаешь, и ставишь эту, рамка надевается поверх

поздравляю с обновкой) а цена за рамку ад! тем более за кривую) сам вот пока решил притормозить с покупкой, может получится самому что придумать

Привет! Спасибо )
Да до сих пор бомбит. Как не взгляну. И с цветовой аляпистостью вопрос не решил.
Придумать что-то касаемо рамки?

надеюсь в эти выходные решу) если получится — сразу отчет выложу)

Приветствую! Это у тебя Пионер 170? Как воспроизводит музыку?

Привет. Сори за поздний ответ.
Нет, это у меня mvh-280bt. Относительно штатки — отлично 🙂 звук приятней, даже радио получше звучит.
Подключаю смартфон, с него магнитола подтягивает музыку. Можно даже подкасты слушать. Голосовые подсказки из навигации через акустику авто производит, предупреждения о камерах из другой программы.

Я себе сегодня AHV 180G взял.

Привет. с обновочкой. молодец что не повёлся на китай. я уже пол года без музыки катаюсь(((

Привет, спасибо 🙂 голова накрылась?

ага. уже с третьего ремонт сервиса отказ и только руками разводят

Привет. Родной мафон на опыты продашь в каком есть виде? С обновкой.

Привет. Не решился:) попридержу пока.
Спасибо!

с обновой ! ( п с нужен какой то вцвет а то полный сфетофоррр )000

Спасибо!)
Да… с внешним видом надо что-то делать. Слишком кустарно выглядит.

Дорого купил и рамку и переходник и согласователь кнопок

Источник: www.drive2.com

Замена штатной магнитолы Тойота Авенсис

Тойота Авенсис второго поколения комплектовались двумя типами магнитол. В базовой комплектации Toyota Avensis II аудио система предполагала наличие радио, кассетного и CD плеера. При люксовом оснащении автомобиля, магнитола имела радио, CD плеер, CD чейнджер с возможностью поддержки форматов МР3,WMA, ASL. Естественно, что при приобретении на вторичном рынке модели Авенсис Т250, могут возникать проблемы с работой аудиосистем. У многих владельцев машин возникает желание сменить штатную магнитолу на более актуальную мультимедийную систему. Рассмотрим вероятные неисправности в работе автомагнитолы Авенсис и порядок ее замены.

Не работает магнитола в Тойота

Причин, по которым не работает штатная магнитола Тойота Авенсис 2003-2008 годов, может быть много. Но не стоит сразу приниматься за снятие автомагнитолы для дальнейшей передачи в ремонт. Для начала нужно найти причину, вызвавшую отказ во включении устройства.

Если устройство никак не реагирует на попытку включения, при этом экран магнитолы потухший, то наиболее вероятная причина отказа – проблемы с электрической цепью. Как правило, они проявляются в следующем:

  • перегорел предохранитель, расположенный непосредственно на магнитоле;
  • сгорела плавкая вставка предохранительного устройства в основном монтажном блоке;
  • более серьезные сбои в схеме питания.

В тех случаях, когда экран мультимедийной установки светится, но отсутствует дальнейшая реакция, причину поломки потребуется искать непосредственно в автомагнитоле. Для того, чтобы произвести ремонт штатных автомагнитол Тойота Авенсис понадобится помощь специалистов.

Замена штатной «головы»

В настоящее время можно найти большое количество вариантов по приобретению магнитол в штатное место 2 din Тойота Авенсис. Стоимость устройств зависит от качества и возможностей. Их функционал позволяет просматривать видео и поддерживает различные форматы музыкальных файлов. Владельцу Авенсис остается только подобрать понравившийся вариант.

Для осуществления замены заводской «головы» аудиосистемы потребуется выполнить определенный порядок действий. Далее подробно рассмотрим, как снять штатную магнитолу с Тойота Авенсис Т250, и установить новую.

Читайте также:  Как прозвонить асинхронный электродвигатель

Разбираем панель

Процесс замены начинается с разборки панели. Ниже представлен пошаговый порядок действий:

  1. Первоначально потребуется снять ручку с рычага переключения передач. Она накручена по резьбе, поэтому необходимо просто крутить против часовой стрелки. Если на Авенсис установлена АККП, то предварительно перевести рычаг в положение N или D;
  2. После этого необходимо вывести из зацепления пластиковый кожух КПП и пепельницы. Начинать нужно со стороны КПП, расположенной ближе к ручному тормозу. В этой части пластик зафиксирован двумя защелками, который поддеваются тонкой жесткой пластиной и аккуратно выводятся из зацепления. Затем отстегивается пластмассовая часть со стороны установки панели управления кондиционером. Здесь крепеж выполнен вертикально, поэтому достаточно опустить кожух вниз, и он освободится. Останется отсоединить штекеры питания прикуривателя и подсветки пепельницы;
  3. Следующим шагом станет снятие декоративной накладки с окраской под дерево. Предварительно открывается вещевой ящик. После чего необходимо потянуть накладку на себя, в области надписи SRS AirBag. Панель выйдет из зацепления первого фиксатора. Останется аккуратно отсоединить ее от оставшихся фиксаторов с левой стороны. Для полного освобождения декоративной накладки понадобится отсоединить штекер питания обогрева заднего стекла и подушки безопасности переднего пассажира.

Отсоединяем провода и разъединяем блок климата от магнитолы

После разборки панели, начинается этап снятия штатной автомагнитолы Toyota Avensis II. Она находится в одном блоке с климат контролем. Для ее снятия потребуется выполнить следующие действия:

  1. Магнитола и климат контроль закреплены боковыми пластинами, которые крепятся болтами к пластику центральной консоли. Чтобы их открутить потребуется ключ на десять, гораздо удобнее будет использовать вороток или трещотку с удлинителем. Всего понадобится открутить четыре болта (по два снизу и сверху). После этого блок головного устройства и климат контроля будет удерживаться питающими проводами;
  2. Для отсоединения штекеров, блок вытягивается из штатного места установки, насколько позволяет длина подключенных проводов. Останется отключить питающие штекеры блока. От магнитолы отсоединяется антенный кабель и три белых фишки. От климата контроля отсоединяются два белых штекера;
  3. Весь блок вытаскивается со штатного места установки. Для отсоединения магнитолы понадобится открутить винты крепежных пластин. На них нанесена маркировка L и R. С пластины L выкручиваются четыре верхних винта (удерживающие магнитолу), а с пластины R – все винты. Для снятия магнитолы, остается сдвинуть ее в правую сторону и приподнять.

Установка нового головного устройства

Процедура установки новой мультимедийной системы выполняется в обратном порядке. При этом следует учесть некоторые нюансы:

  1. После подключения питающих штекеров и антенного кабеля к блоку климат контроля и автомагнитолы, рекомендуется сразу проверить работу подключенных устройств. Для этого необходимо повернуть ключ зажигания в первое положение;
  2. Кабель антенны и удлинителя USB можно вывести в вещевой ящик. Спрятав их, под накладкой под цвет дерева, закрепив на двухсторонний скотч;
  3. Подключенные провода рекомендуется аккуратно зафиксировать пластиковыми стяжками. Это позволит сэкономить место и избежать лишнего шума.

Заключение

Штатная магнитола Тойота Авенсис 2003-2008 годов значительно устарела по своему функционалу. Поэтому при поломке, гораздо рациональней произвести замену на аналогичную, но современную магнитолу.


Источник: toyota-camry-corolla.ru

Ремонт и замена магнитолы на Toyota Avensis III (T270)

Замена штатной «головы»

В настоящее время можно найти большое количество вариантов по приобретению магнитол в штатное место 2 din Тойота Авенсис. Стоимость устройств зависит от качества и возможностей. Их функционал позволяет просматривать видео и поддерживает различные форматы музыкальных файлов. Владельцу Авенсис остается только подобрать понравившийся вариант.


Работаем аккуратно, чтоб не повредить проводку

Для осуществления замены заводской «головы» аудиосистемы потребуется выполнить определенный порядок действий. Далее подробно рассмотрим, как снять штатную магнитолу с Тойота Авенсис Т250, и установить новую.

Разбираем панель

Процесс замены начинается с разборки панели. Ниже представлен пошаговый порядок действий:

  1. Первоначально потребуется снять ручку с рычага переключения передач. Она накручена по резьбе, поэтому необходимо просто крутить против часовой стрелки. Если на Авенсис установлена АККП, то предварительно перевести рычаг в положение N или D;
  2. После этого необходимо вывести из зацепления пластиковый кожух КПП и пепельницы. Начинать нужно со стороны КПП, расположенной ближе к ручному тормозу. В этой части пластик зафиксирован двумя защелками, который поддеваются тонкой жесткой пластиной и аккуратно выводятся из зацепления. Затем отстегивается пластмассовая часть со стороны установки панели управления кондиционером. Здесь крепеж выполнен вертикально, поэтому достаточно опустить кожух вниз, и он освободится. Останется отсоединить штекеры питания прикуривателя и подсветки пепельницы;
  3. Следующим шагом станет снятие декоративной накладки с окраской под дерево. Предварительно открывается вещевой ящик. После чего необходимо потянуть накладку на себя, в области надписи SRS AirBag. Панель выйдет из зацепления первого фиксатора. Останется аккуратно отсоединить ее от оставшихся фиксаторов с левой стороны. Для полного освобождения декоративной накладки понадобится отсоединить штекер питания обогрева заднего стекла и подушки безопасности переднего пассажира.

Отсоединяем провода и разъединяем блок климата от магнитолы

После разборки панели, начинается этап снятия штатной автомагнитолы Toyota Avensis II. Она находится в одном блоке с климат контролем. Для ее снятия потребуется выполнить следующие действия:

  1. Магнитола и климат контроль закреплены боковыми пластинами, которые крепятся болтами к пластику центральной консоли. Чтобы их открутить потребуется ключ на десять, гораздо удобнее будет использовать вороток или трещотку с удлинителем. Всего понадобится открутить четыре болта (по два снизу и сверху). После этого блок головного устройства и климат контроля будет удерживаться питающими проводами;
  2. Для отсоединения штекеров, блок вытягивается из штатного места установки, насколько позволяет длина подключенных проводов. Останется отключить питающие штекеры блока. От магнитолы отсоединяется антенный кабель и три белых фишки. От климата контроля отсоединяются два белых штекера;
  3. Весь блок вытаскивается со штатного места установки. Для отсоединения магнитолы понадобится открутить винты крепежных пластин. На них нанесена маркировка L и R. С пластины L выкручиваются четыре верхних винта (удерживающие магнитолу), а с пластины R – все винты. Для снятия магнитолы, остается сдвинуть ее в правую сторону и приподнять.

Установка нового головного устройства

Процедура установки новой мультимедийной системы выполняется в обратном порядке. При этом следует учесть некоторые нюансы:
