Как снять сетку с топливного насоса

Daewoo Lanos КЕД › Logbook › Замена сеточки бензонасоса %) Не меняйте ее! =)

И так, начну с того, что моя сеточка была куплена, когда пробега было на машине около 30 000 и я хотел ее поменять, после некоторого времени изнасилования насоса еще тогда, у меня не получилось вынуть колбу внутреннюю, я отчаянно собрал его назад, сеточку бросил в подлокотник и вот она проездила до сегодняшнего дня запечатанная =) Дабы не вышел ее срок годности, я вызвал опять на дуэль свой бензонасос) ) ) ) Насчет срока годности пошутил)

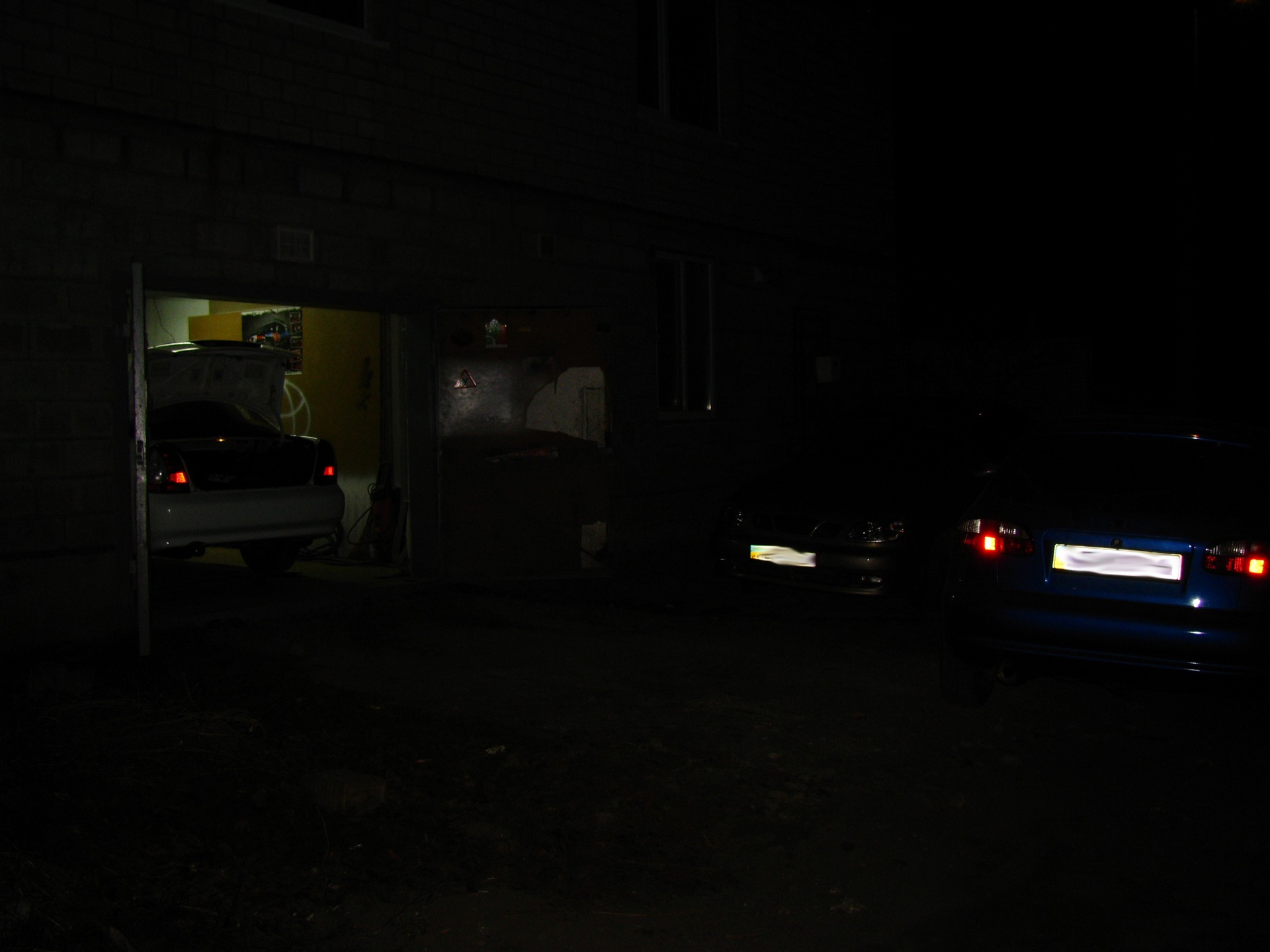

Приехав к другу, поздоровавшись, как всегда погнали беса немного) Но шутки шутками, а дело надо делать)

Теперь по порядку!

Снимаем заднее сидение, думаю не стоит описывать процесс его снятия) Снимаем колпак черного цвета. Теперь лезем под руль к блоку предохранителей и вытаскиваем F15, в правом ряду, четвертый снизу. Крутим зажигание секунд 5, чтоб снять давление в топливной системе, таким образом без предохранителя не качает насос и остатки топлива уходят в двигатель. Скидываем “-” с аккума, идем дальше работать. Отсоединяем трубки и штекер с проводами,

отверточкой простукиваем широкое прижимное кольцо против часовой стрелки, которое сам насос к баку фиксирует. Все, сняли, слил с насоса остатки бенза и пошли разбирать. Снимаем поплавок, потом сам механизм его работы, на самой колбе вытаскиваем еще штекер и тут самое сложное дальше начинается… Нам нужно вытянуть внутреннюю колбу, по бокам подковыриваем ее отвертками, другой человек держит сам насос и третий подкавырнув крючками из электродов тащит внутреннюю колбу на себя) Вот в этом моменте прошлый раз насос меня победил) Но тут прозвучала фраза “навались на ахеревшего насоса!”, с криком я выдернул колбу со всеми потрохами) Вы подумаете наверное, что мы вандалы) так и есть!)
Ну дальше все просто, старую сеточку снимаем и новую ставим, можно сравнить)

а вот сам колба

это та в которой еще одна с насосом самим и сеточкой. Ну собирать в той же последовательности, только ничего не забудьте иначе придется все разбирать поновой)

Фото мало потому, что руки были в бензине и фотографировать сильно некогда было, так что не пинайте сильно. Из плюсов отмечу:
1. Выровнялся холостой ход
2. При резком нажатии на педаль, машина набирает обороты не дергаясь как раньше. Ну и если держать на скорости в движении на 3000 об к примеру и резко надавить или опустить педаль, то машина так же без подергиваний набирает скорость и сбрасывает.
Минус есть один большой) Думаю вы и сами догадались, это сам процесс)

Источник: www.drive2.com

Лада Калина Седан K-Line › Бортжурнал › Ревизия топливной системы. Замена сеточки бензонасоса, топливного фильтра

Доброго времени суток!

Многие меняют сеточку бензонасоса. В очередной раз решил достать насос, глянуть и заменить, если она черная, сеточку насоса…

Давление в рампе принудительно не снижал. Просто оставил на ночь авто, а днем заменил сетку…

1. Приобрел топливный фильтр 21230-1117010-82 за 200р. Судя по марке, фильтр от Шевроле-нива.

2. А вот и сеточка бензонасоса на Калину за 65р. Цена этой сеточке — 35р. Сеточки для “десяток” и для “калин” — разные.

3. Откидываем задние сидения, добираемся до крышки, открываюшей путь к насосу. Откручиваем 4-е шурупа.

4. Все как у всех — в пыли… И так каждый раз при снятии… Обязательно пылесосим все перед снятием топливных магистралей.

5. На рисунке указал место, где снимаются топливные шланги. У меня в “букваре по калине” указаны совсем другие фиксаторы, которые намного удобнее этих.

6. А вот и сам принцип снятия! Надавливаем одной отверткой на фиксатор с одной стороны. Другой отверткой поддеваем топливный шланг по направлению стрелки и снимаем его. Все делаем предельно аккуратно!

7. Протираем насос тряпкой. Снимаем стопорное кольцо (золотистое). Стрелками указано направление кручения. С первого раза будет очень трудно сдвинуть сбить с места это кольцо. Нужно будет приложить не мало усилий. Молоток и хорошая отвертка в помошь!
Я снимаю насос 3-й раз, поэтому уже намного проше все делать!

8. Вот фото в увеличенном виде. Система “ямок” и “канавок” позволяет облегчить снятие стопорного кольца. Да “десятках” вместо этого кольца используются гаечки, порядка 8-и штук под ключик на 8 или на 7… Не знаю, в каком случае проще снимать насос.

9. Вынимаем насос аккуратно, чтоб не пролить бензин в салоне. Покрыт весь желтым налетом. Пробег 55 тыс. Разбираем насос. Все по “мурзилке” к калине. Снимаем все провода, датчик уровня топлива. Затем поддеваем заборную трубку и скидываем ее. Никакие топливные гофриротанные шланги не надо снимать.

10. Отгибаем аккуратно 4-е пластмассовых фиксатора и снимаем нижний стакан. . Заглядываем в стакан и удивляемсянеудивляемся (кому как нравится)… Грязи хватает…

11. А вот и сеточка, научное название — “фильтр грубой очистки”.

12. Снимаем сеточку, приложив определенные усилия с помощью отвертки. Кладем новую и старую сетки и сравниваем.

Источник: www.drive2.ru

Чистка сетки бензонасоса своими руками

Чистка бензонасоса является достаточно актуальной процедурой, которую необходимо осуществить при появлении следующих симптомов:

  • затрудненный запуск двигателя стартером;
  • снижение разгонной динамики автомобиля;
  • рывки при резком нажатии на педаль газа;
  • плавающие обороты и вялый отклик мотора;
  • двигатель глохнет на переходных режимах после нажатия на акселератор и т.д.
Читайте также:  Как обозначаются омы на мультиметре

В отдельных случаях при нажатии на газ машина практически не разгоняется, с большим трудом преодолевает подъемы, не идет на обгон. Причин для такой неисправности может быть несколько, но зачастую проблема локализуется в области топливного насоса. Далее мы рассмотрим вопросы, связанные с электробензонасосом, который устанавливается в бензобаке инжекторных автомобилей.

Когда и почему нужно менять/чистить сетку бензонасоса

Начнем с того, что общие проблемы с топливной системой (бензонасосом в частности) следует условно разделить на наиболее распространенные группы:

  • забита сетка бензонасоса и топливный фильтр;
  • вышел из строя сам бензонасос;
  • неполадки инжектора;

Добавим, что также не следует исключать возможность подсоса воздуха, то есть завоздушивание системы питания. Еще одним виновником неполадок может оказаться регулятор давления в топливной рампе. В этом случае сбои в работе мотора могут быть частично похожими на некоторые указанные выше симптомы. Например, незначительное попадание воздуха в топливную систему проявляется таким образом, что двигатель долго не заводится после стоянки.

Вернемся к бензонасосу. Его неполадки означают то, что производительность системы топливоподачи снижается. Если сломался бензонасос, тогда автомобиль становится непригодным для нормальной эксплуатации. Признаки неисправности бензонасоса следующие:

  • завести двигатель не получается, бензонасос не качает;
  • мотор заводится, но работает с серьезными перебоями;

На сервисе в таком случае часто рекомендуют провести диагностику, отремонтировать или заменить бензонасос. Также следует учитывать, что внутри устройства может забиться фильтр сеточка бензонасоса. Сразу отметим, что точно ответить на вопрос, когда нужно чистить стеку бензонасоса, не получится. Одни автолюбители проводят чистку/замену сеточки бензонасоса по необходимости или для профилактики каждые 50-70 тыс. км. пробега, тогда как другие впервые сталкиваются с необходимостью почистить сетку топливного насоса на пробегах от 150 тыс. км. и более. Добавим, что в руководстве по эксплуатации для некоторых моделей отдельно указано, что стеку бензонасоса рекомендуется менять один раз в 120 тыс. км.

Нужно добавить, что потеря динамики и появление симптомов забитой сетки происходит постепенно. По этой причине каждый водитель принимает решение чистить бензонасос самостоятельно. На мощных атмосферных двигателях постепенное ухудшение разгона ощущается не так сильно по сравнению с высокофорсированными моторами с небольшим рабочим объемом. По этой причине многие владельцы большеобъемников начинают решать проблему уже после появления заметных осложнений. Также на состояние сетки насоса сильно влияет качество заправляемого топлива и ряд других факторов и индивидуальных условий эксплуатации, о которых мы поговорим чуть позже.

Как почистить бензонасос самому

Начнем с того, что сетка фильтр для бензонасоса является фильтром грубой очистки и предназначена для улавливания крупных частиц и отложений, которые находятся в топливе и неизбежно накапливаются в топливном баке. Получается, бензонасос имеет собственный дополнительный топливный фильтр-сетку, который препятствует попаданию мусора из бака в топливную систему параллельно привычному топливному фильтру. Процесс чистки или замены сетки бензонасоса практически аналогичен общей схеме замены самого насоса:

  1. Бензонасос устанавливается прямо в бензобак. Добраться к насосу можно из салона, так как он находится под задним сиденьем. Для получения доступа к бензонасосу необходимо демонтировать подушку заднего сиденья или откинуть половину дивана (при наличии такой возможности).
  2. Бензонасос обычно расположен справа и прикрыт специальной пластиковой крышкой. Указанную крышку нужно снять.
  3. Перед снятием самого бензонасоса необходимо сбросить давление топлива в системе. Для этого потребуется отключить разъем питания с бензонасоса, после чего покрутить двигатель стартером.
  4. Следующим шагом становится снятие минусовой клеммы с АКБ, после чего осуществляется отсоединение трубок от бензонасоса. Данные трубки являются «подачей» и «обраткой», крепятся фиксаторами, которые нужно отжать.

  • Далее понадобиться открутить специальное прижимное кольцо-крышку бензонасоса. Вручную такая крышка выкручивается с большим трудом. Для снятия существует специальный съемник крышки бензонасоса. Если такого съемника нет, тогда можно попытаться аккуратно открутить кольцо подручными средствами. Настоятельно рекомендуем предварительно изучить на профильных автофорумах способы снятия крышки бензонасоса на конкретной модели автомобиля.
  • После откручивания крышки можно извлечь бензонасос. Перед полным извлечением следует слить остатки бензина из его корпуса, а также демонтировать уплотнительное кольцо.
  • Теперь можно приступать к разборке корпуса бензонасоса. Для чистки потребуется снять нижнюю часть. В указанной нижней части корпуса зачастую оказывается грязь.
  • После этого следует снять сетку бензонасоса. Для снятия сеточки достаточно подковырнуть фильтр в месте крепления к корпусу насоса при помощи обычной отвертки. Сетка бензонасоса обычно оказывается полностью забитой, особенно на авто с большим пробегом.
  • Затем сетку бензонасоса можно поменять на новую или почистить. Промывать сеточку бензонасоса сначала лучше средством для очистки карбюратора. Механическая очистка производится мягкой щеточкой. Затем сетку следует просушить и продуть. Низ корпуса насоса и очищенная сетка в конце повторно промываются бензином.
  • Завершающим этапом становится обратная сборка бензонасоса и установка устройства в бензобак. Для облегчения монтажа лучше пригласить помощника, так как может понадобиться реализовать качественный прижим насоса к баку. Дело в том, что на многих бензонасосах имеется специальная пружина, усилие которой нужно преодолевать. Параллельно необходимо следить за тем, чтобы резиновый уплотнитель стоял на своем месте и одновременно вкручивать прижимное кольцо-крышку бензонасоса. Во время закручивания прижимного кольца съемником или подручными средствами не превышайте момент затяжки. При сильном закручивании крышка бензонасоса может лопнуть, слабое закручивание приедет к тому, что бензонасос будет раскачиваться по причине плохой фиксации.
  • Читайте также:  Как проверить термостат в домашних условиях видео

    Для того чтобы определить правильное положение бензонасоса, имеются специальные указатели. Такие указатели выполнены в виде стрелок, располагаются на бензонасосе, корпусе бензобака и прижимном кольце. Правильной установкой бензонасоса можно считать такую, когда все стрелочки находятся на одной линии. Добавим, что при неправильно установленной прокладке бензин может вытекать в том случае, если заправить полный бак.

    Теперь остается подключить к бензонасосу трубки подачи топлива и «обратки», параллельно проверив надежность закрепления хомутов. Завершением становится присоединение электрического разъема питания к бензонасосу, после чего можно заводить автомобиль для проверки.

    Советы и рекомендации

    В том случае, когда бензобак сильно загрязнен, чистка или замена сетки бензонасоса будет являться всего лишь временной мерой, причем скорость последующего загрязнения сеточки не будет сильно зависеть от качества заправляемого топлива. В подобной ситуации необходимо снимать и промывать не только сетку, но и бензобак.

    Для поддержания чистоты сеточки бензонасоса старайтесь не опускать уровень топлива в бензобаке ниже ½ без необходимости. Грязь и отложения, которые забивают сетку, обычно находятся в самом низу и затягиваются бензонасосом в последнюю очередь.

    Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

    Почему сетку бензонасоса нужно менять. Как самостоятельно снять бензонасос для замены фильтра. Особенности обратной сборки после замены сеточки бензонасоса.

    Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

    Почему и когда нужно промывать систему питания двигателя. Как промыть топливную систему двигателя самостоятельно: бензиновый и дизельный мотор.

    Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

    Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

    Источник: krutimotor.ru

    Замена сеточки бензонасоса

    Вступление

    При обслуживании автомобиля следует тщательно обращать внимание на его фильтрующие элементы. Особое внимание следует уделять фильтрам топливной системы. Одним из таких фильтров является сеточка бензонасоса, ее замену можно произвести довольно просто и без особого труда следуя инструкции указной в данной статье.

    Назначение

    Сеточка бензонасоса является фильтром грубой очистки топлива. Она служит для того, чтобы всасываемое бензонасосом топливо поступало в топливную систему без грубых частичек мусора и после обрабатывалась в фильтре тонкой очистки, а далее уже поступало на форсунки. Без использования сеточки, срок работы бензонасоса сокращается в разы, так как качество топлива в наших АЗС оставляет желать лучшего.

    Где находится

    Фильтр грубой очистки находится непосредственно в бензобаке автомобиля, а именно в стакане бензонасоса и плотно надевается на его штуцер. В народе ее называют «памперсом» — это не так, куда правильным будят являться название — фильтр грубой очистки топлива. Стоимость ее начинается от 50-ти рублей.

    Признаки забитого фильтра

    По косвенным признакам можно определить, загрязнилась ли она, но не всегда можно достоверно узнать о ее состоянии не оценив сеточку визуально.

    Признаки загрязненного фильтра:

    • Автомобиль плохо разгоняется;
    • Нет необходимой динамики;
    • Не стабильный холостой ход;
    • Двигатель плохо запускается и глохнет;
    • Повышенные вибрации двигателя;

    На основании уже выше изложенных признаков следует приступать к осмотру топливной системы и обязательно начинать с фильтров грубой и тонкой очистки. Как заменить фильтр тонкой очистки можно прочитать тут.

    Так же при сильно грязной сеточки возможен выход из строя самого бензонасоса. Поэтому пренебрегать ее заменой не рекомендуется.

    Процесс замены

    Прежде чем приступить к замене необходимо подготовить инструмент и место разборки самого стакана. Для этого понадобиться чистая ткань для того чтобы расстелить ее на верстаке или столе и уже на ней производить работы. Это необходимо для того чтобы в бензонасос не попал лишний мусор.

    Необходимый инструмент:

    • Трещотка или вороток;
    • Головка на «10» или «8»;
    • Ключ на «17»;
    • Пассатижи;
    • Отвертка;

    Пошаговый процесс

    • Первым действием необходимо сбросить остаточное давление в топливной магистрали. Для этого вынимаем предохранитель бензонасоса (F3-15А). Находится предохранитель бензонасоса под центральной консолью со стороны пассажира за пластиковой крышкой воздуховода ног.

    • Запускаем автомобиль и даем поработать на холостом ходу пока автомобиль не заглохнет.
    • Далее приступаем к снятию заднего сидения. На автомобилях седан необходимо надавить на фиксаторы сиденья с двух сторон.

    • На автомобиле универсал и хэтчбэк необходимо потянуть за язычок и поднять сидение вверх.
    • Откручиваем два самореза крышки стакана бензонасоса.

    • Вычищаем весь мусор и грязь под крышкой стакана. Можно воспользоваться щеткой, пылесосом или компрессором. Это необходимо чтобы после того как будет снят стакан бензонасоса лишняя грязь не попала в бак.
    • Снимаем фишку бензонасоса.

    • Откручиваем штуцеры топливных трубок на автомобилях старше 2003 г.в. На автомобилях выпущенных после 2003 г.в. устанавливались пластиковые фиксаторы штуцера. Для того чтобы снять пластиковый фиксатор необходимо надавить на кнопочки как показано на картинке и потянуть штуцер на себя.

    • Далее головкой на «10» или «8» (так же зависит от года выпуска авто) аккуратно открутить 8 гаек крепления кольца стакана бензонасоса.

    • Вынимаем стакан, аккуратно не согнув датчик уровня топлива, из бака.

    • Далее уже приступаем непосредственно к разборке стакана бензонасоса на чистой ветоши.
    • Вытаскиваем стопор стакана и снимаем отстойник.

    • Снимаем старую сеточку бензонасоса поддев ее с помощью отвертки.
    • Устанавливаем новую сеточку и производим сборку в обратной последовательности.

    При затяжке кольца стакана бензонасоса, не прилагайте чрезмерное усилие в противном случае шпильки на бензобаке могут оторваться.

    Читайте также:  Тест драйв бмв 6 гранд туризмо

    Надеемся, статья была вам полезна далее можно посмотреть видео по замене сеточки бензонасоса на Приоре.

    Видео по замене сеточки бензонасоса


    Источник: enginehack.ru

    Замена сетки бензонасоса на калине

    Добро пожаловать!
    Сеточка бензонасоса – она же топливный фильтр грубой очистки, устанавливается она в самом бензонасосе и когда он сосёт бензин из бака в двигатель, этот бензин через эту сеточку проходит и очищается, потом же он попадает в топливные трубки и идёт дальше, где доходит до фильтра тонкой очистки и снова очищается, оба фильтра рекомендуется менять сразу, потому что при смене только лишь одного, фильтра тонкой очистки например, в фильтре грубой останется грязь, которая может лететь дальше и тем самым новый фильтр, загрязниться гораздо быстрее, чем это произойдёт, когда оба фильтра будут заменены одновременно.

    Примечание!
    Для замены сеточки, времени нужно минимум, всего то бензонасос придётся вытащить и разобрать его чутка, примерно минут за 20-25 вы должны будете управиться, из инструментов будет нужно взять: Молоток и отвёртку, ну и конечно же про набор всех ключей которые есть в вашем арсенале не забудьте!

    Краткое содержание:

    Где находится сетка бензонасоса?
    Она на нём самом расположена в самом низу, для наглядности возьмём фотографию самого топливного насоса (Это его второе название), она как вы видите приведена ниже, бензонасос состоит из таких частей как ДУТ – это Датчик Уровня Топлива, а так же в него входит регулятор давления топлива (Это только на двигателях с объёмом 1.6) и конечно же сам его корпус (Сразу предупредим, корпуса в бензонасосе два, корпус самого насоса и корпус всего модуля целиком), чтобы добраться до сеточки, корпус модуля с бензонасоса снять нужно будет и когда бензонасос с корпусом в руках у вас окажется, а корпус модуля будет убран в сторонку, перед вашими глазами окажется сеточка, которую время от времени и нужно менять, для наглядности на маленьком фото она стрелкой показана.

    Когда нужно менять сетку бензонасоса?
    Когда она сильно засоряется, в топливной системе падает давление, машина начинает ехать плохо, появляются рывки и провалы, в начале они не явные, но поездив немного, они всё увеличиваются и увеличиваются, это говорит не только об одном, а может и бензонасос сам пришёл в негодность, но в начале проверку нужно начинать с топливного фильтра тонкой очистки и с сеточки, для этого снять их будет нужно и если сеточка сильно загрязнена, то её придётся заменить на новую, фильтр тонкой очистки так уже не проверишь, его нужно будет перевернуть и посмотреть какой бензин из него выльется, если весь грязный, то фильтр тоже подлежит замене и всегда учитывайте тот факт, что при сильной засорённости фильтров (И сеточки это тоже касается) бензонасос начинает работать на износ и через короткое время, он может прийти в негодность (Он шуметь кстати ещё начинает, при сильной засорённости обоих фильтров, поэтому менять их своевременно не забывайте, а именно с нашим бензином, раз в 15-20 тыс. км., будет нормально, хотя завод каждые 30 тыс. км., рекомендуем, но это уже как говорится, решать только вам).

    Примечание!
    Вообще не залезая в топливную систему, можно при помощи манометра определить что же именно пришло в негодность, как это сделать, читайте в статье: «Проверка манометром давления в топливной системе на ВАЗ»!

    Как заменить сетку бензонасоса на ВАЗ 1117-ВАЗ 1119?

    Снятие:
    1) Прежде чем её снимать и менять на новую, топливный насос нужно будет вытащить, делается это очень быстро и проблем возникнуть не должно будет, только обязательно прочтите нашу инструкцию по его снятию, чтобы проблем действительно никаких не возникло, более подробно о том как снять бензонасос с машины, читайте в статье: «Замена бензонасоса на автомобилях».

    2) Теперь когда бензонасос снят, преступайте к его разборке, в начале отсоедините колодку проводов от промежуточного разъёма (см. большое фото), а затем по кругу отожмите четыре защёлки, которые крепят корпус модуля к корпусу топливного насоса и после чего, снимите корпус бензонасоса с автомобиля, подняв его вверх, но только полностью снять его вы не сможете, потому что трубки мешать будут (Отсоединять их не нужно, вам хватит того что корпус бензонасоса выйдет немного из корпуса модуля бензонасоса и вы замените сеточку на новую).

    Примечание!
    Когда корпус снимать будете, осторожно от корпуса модуля отсоедините отвёрткой сливную трубку (см. маленькое фото), а вот когда корпус бензонасоса будет уже вытащен, промойте хорошенько (Лучше всего жидкостью для очистки карбюратора, она в баллончике продаётся) внутреннюю часть корпуса модуля, в ней хранится бензин, а в каждом бензине есть частички грязи и данная грязь, скапливается в корпусе модуля и чтобы она новую сеточку сразу же после установки не засорила, рекомендуется корпус промывать чем ни будь, от всей грязи!

    Установка:
    Новая сеточка ставится посредством защёлкивания, старая же снимается очень легко рукой или можно отвёрткой воспользоваться, чтобы поддеть сеточку и снять её с бензонасоса.

    Дополнительный видео-ролик:
    Более подробно увидеть инструкцию по замене сетки бензонасоса, вы можете в видео-ролике, который размещён на нашем сайте но только чуточку ниже:

    Источник: vaz-russia.com
