Lada Priora sedan › Logbook › Установка ПТФ(противотуманных фар) на Приора 2

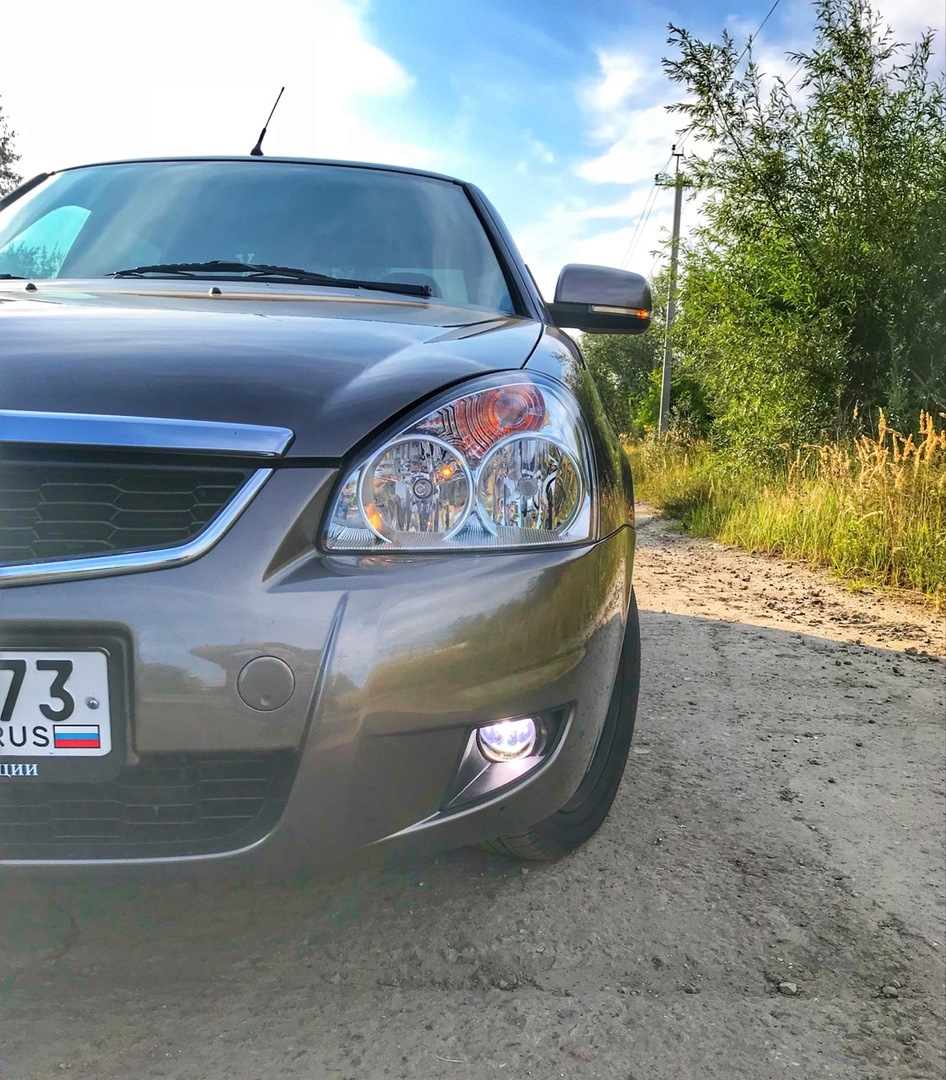

Привет друзья, делюсь историей по установке противотуманных фар (ПТФ). Моя приора в комплектации “Норма” соответственно без ПТФ и подготовки по проводке.
Планы по установке ПТФ были давно, но устанавливать так и не было времени. Все таки нашел время на выходных и поехал закупаться в автомагазин.

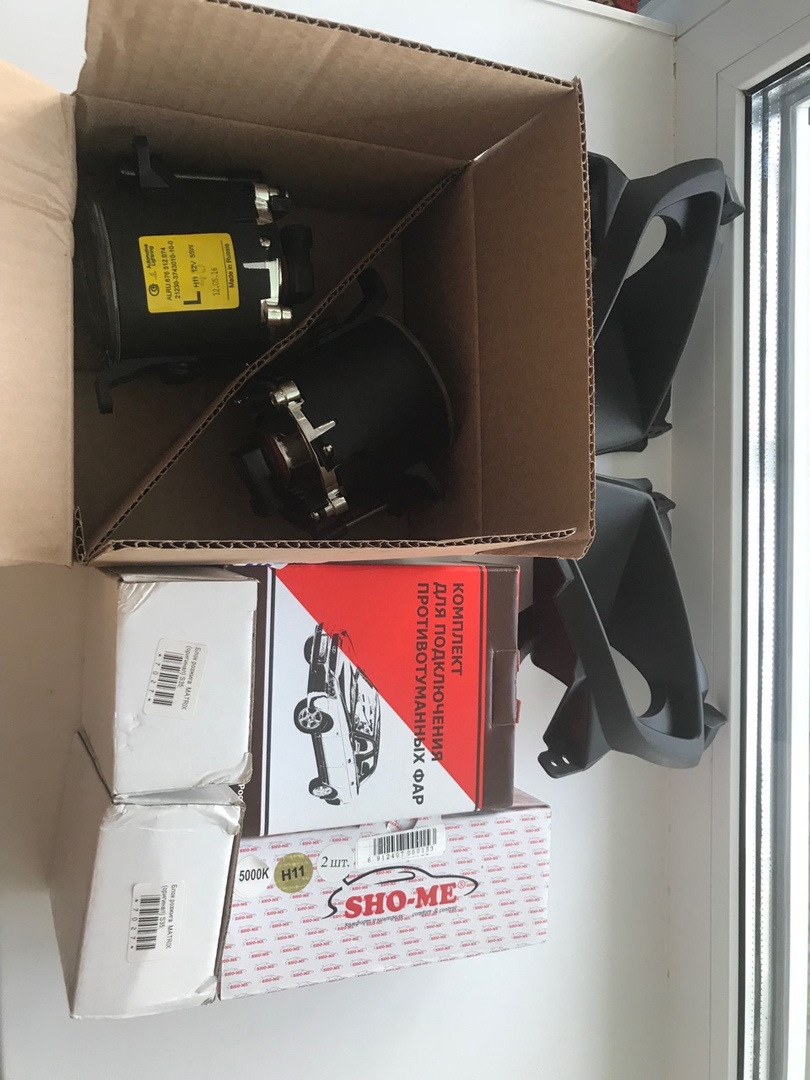

1. ПТФ Bosh (комп.) — 1600 руб.
2. Лампы ксенон H11 Sho-me (2 шт.) — 500 руб.
3. Набор проводки для установки — 550 руб.
4. Блоки розжига — 2000 руб.
5. Очки(накладки) для ПТФ — 300 руб.

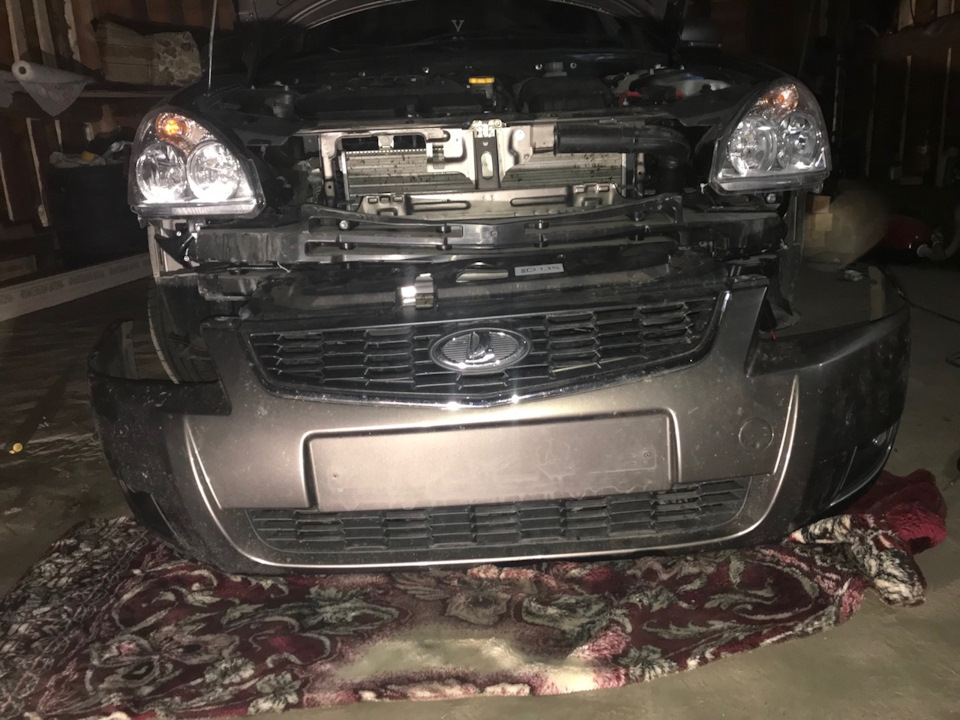

Первым делом снял передний бампер — как снимать думаю описывать не стоит, на приоре все просто.

Дальше пришлось немного попотеть при вырезании отверстий под накладки. Резал обычным канцелярским ножом. Будьте очень аккуратны!)

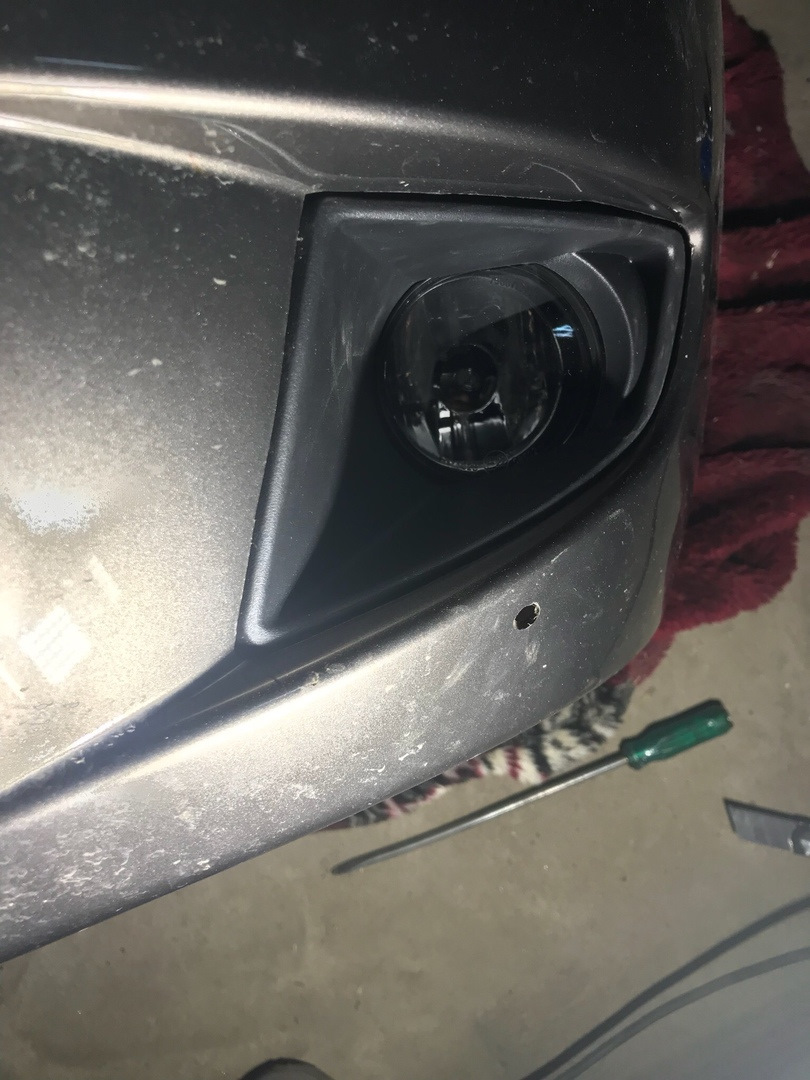

После установки накладок и ПТФ немного расстроился, остались зазоры по краям накладок. ((

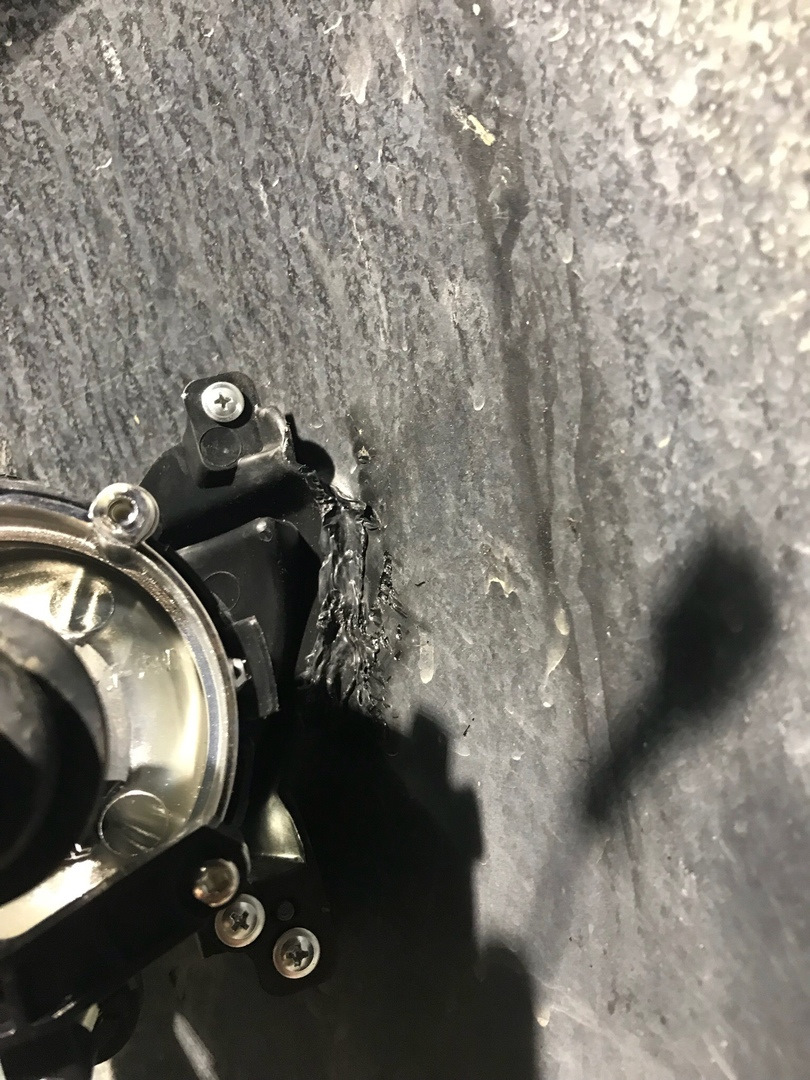

Решил эту проблему паяльником :)) Прижал накладку к краям отверстия и пропаял с обратной стороны бампера, получилось все ровно:)

После этого просверлил отверстие для регулировки ПТФ. ( размеры могу написать, сейчас точно не помню)

Закрепил блоки розжига, протянул проводку — через отверстие троса сцепления( так намного легче) проводка везде в гофре и все контакты дополнительно пропаял.

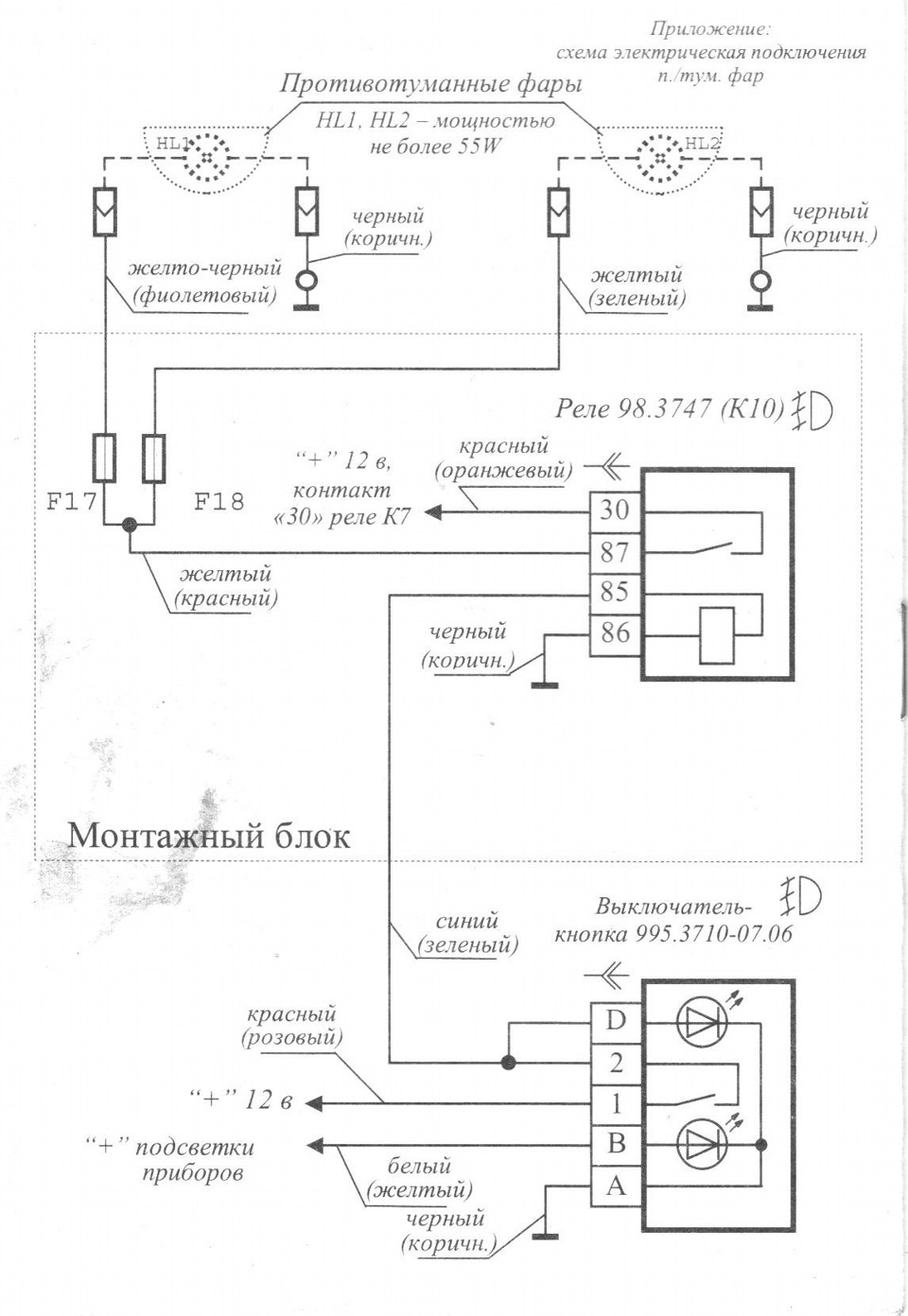

Далее подключил все по схеме ниже. “+” на реле взял с соседнего реле(если не ошибаюсь К7).

Для кнопки “+”
взял с замка зажигания а остальные провода соединил к проводке кнопки электрообогрева стекол.Сложного на самом деле ничего нет. Под блок МУС не стал заморачиваться и установил через кнопку. Не хотелось еще 1000 руб за новый блок отдавать))

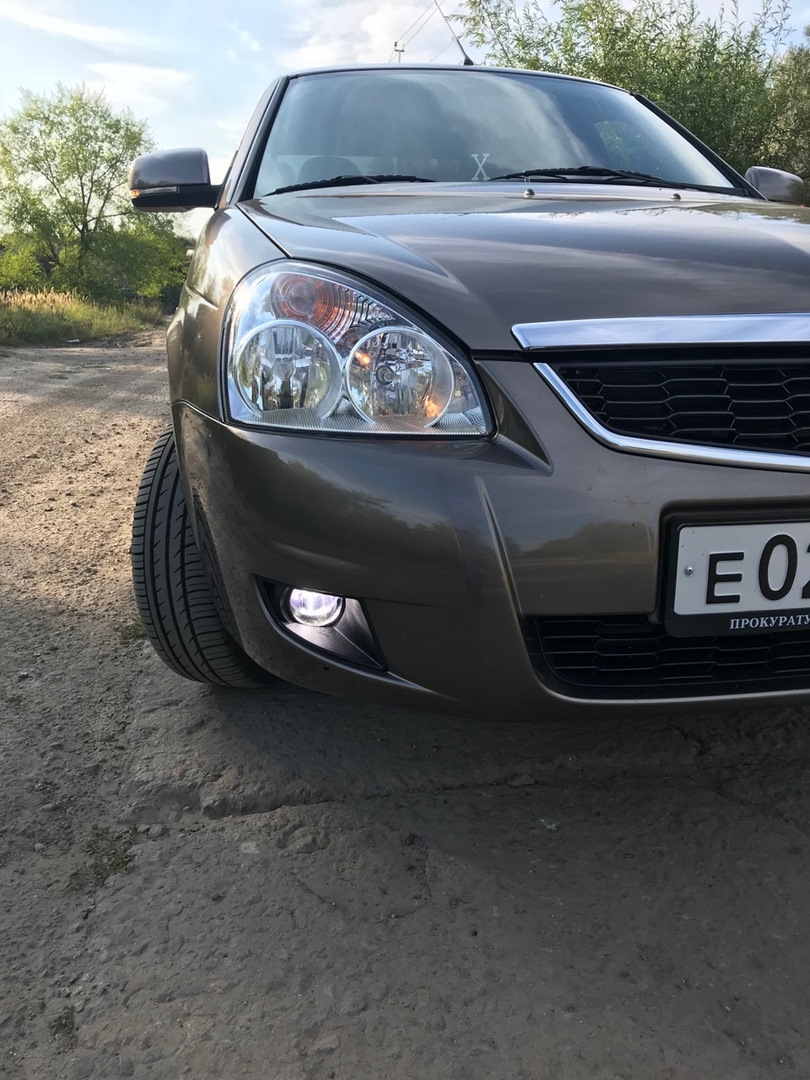

Если что спрашивайте, отвечу или допишу подробно еще:)

Price tag: 5 000 ₽

Lada Priora sedan 2018, engine Gasoline 1.6 liter., 107 h. p., Front drive, Manual — accessories

Recommendations

Comments 9

Привет, если можно какие рвзмеры, что бы ровнл пож регулировочные болты

…я интересуюсь у тебя просто…(хотя самому со сторны нравится ксенон в птф)тебе плевать на водителей которых ты слепишь?при том, что ксенон в дождливую или туманную погоду абсолютно бестолковый свет, нихера он ничего не освещает…говорю без физики процесса, в инете прочитай почему так…, а вот тёплый свет(ближе к жёлтому который)как раз таки и выручает в сырую погоду…имейте уважение к другим водителям…прибить вас иногда хочется за этот ксенон… 🙂 уточню-ваш “колхоз” это не тот ксенон, линзованый и отстроеный, лицензированый и не слепящий иномарок, с завода…был бы таким…слова бы не сказал…:) ну а так конечно поступайте как знаете.как вы так и к вам.

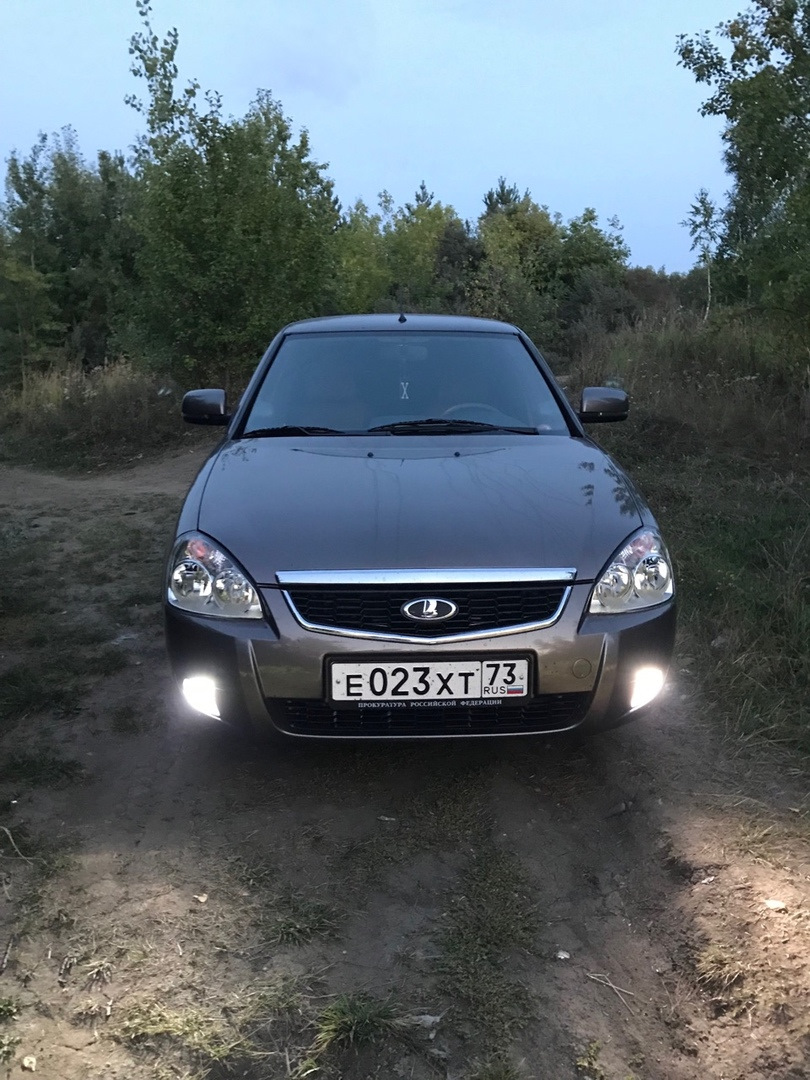

Если настроить правильно, никого не слепит друг:) настроили и проверили, все гуд) ни разу еще не моргнули дальним)

Динар. :))) дай бог, чтоб это именно так и было… :))) я не умничал и не выё…ся :))) крик души :)))

Да я понял тебя, обычно мне на встречке попадаются 2114 ые с ксеноном в птф, вот у них реально слепят

Красавец! Сам неделю назад все делал с нуля! Только реле не “F7” а “К7” называется. А так реально ничего сложного)))

Источник: www.drive2.com

Установка ПТФ на Приору

Вступление

Противотуманные фары (ПТФ) являются отличным помощником при движении в темное и туманное время суток. Назначение ПТФ – это улучшение светового потока при плохой видимости. Так же очень часто туманки используют при движении вечером для более хорошего освещения обочины.

С завода противотуманки получили только люксовые комплектации Лады Приоры, остальные же лишились их из-за удешевления производства. Но если Ваша Приора не оборудована ПТФ не стоит отчаиваться, их с легкостью можно установить самостоятельно без особого труда.

ПТФ Приоры не только обеспечит более безопасное движение в туман, но и предаст автомобилю более красивый и современный вид. Так же если автомобиль не оборудован дневными ходовыми огнями, то противотуманные фары можно использовать в качестве ДХО.

Прочитав данную статью Вы с легкостью установите на свой автомобиль ПТФ и забудете о плохой видимости при неблагоприятных погодных условиях.

Разновидности ПТФ

Как известно Приора подверглась нескольким этапам рестайлинга где одним из основных изменений были бампера. С изменением бамперов изменился и дизайн самих ПТФ.

В старом бампере противотуманные фары имели круглый вид, а в новом уже получили рамку в форме треугольника, но все с той же круглой фарой.

На первый взгляд можно подумать, что они совершенно одинаковые, но это ошибочное предположение, они имеют разные крепления для установки. Поэтому важно знать на какой бампер будут устанавливаться ПТФ.

Существует два производителя противотуманных фар для Приоры – это «BOSH» и «Киржач». Особой разницы в световом потоке данных производителей заметить сложно, а вот различия крепления для установки в них есть. Заменить «БОШ» на «Киржач» будет трудно, для этого придется менять проставку ПТФ в SE бампере.

Имеется два варианта установки в бампер дорестайловой приоры и послерестайловой (бампер SE, Приора 2).

Артикулы и цена ПТФ для ПРИОРА 1 (дорестайл до 2012 г.в.):

ПТФ Приора 1

ПТФ «Киржач»: 21700-3743010-52. Цена начинается от 700 и достигает 1000 рублей. За одну фару продавцы просят от 500 рублей.

ПТФ «BOSCH»: 21700-3743010-54. Цена начинается от 1500 и достигает 2000 рублей. За одну фару придется отдать от 1000 рублей.

Артикулы и цена ПТФ для ПРИОРА 2 (рестайл после сентября 2012 г.в.):

ПТФ Приора 2 (с рамкой)

ПТФ «Киржач»: 21700-3743010-53. Цена начинается от 800 и достигает 1100 рублей. За одну фару продавцы просят от 600 рублей.

ПТФ «BOSCH»: 21700-3743010-50. Цена начинается от 1000 и достигает 1500 рублей. За одну фару придется отдать от 700 рублей.

Так же следует отметить, что не во всех магазинах к ПТФ прилагается монтажный комплект проводов и реле. Необходимо уточнять у продавцов есть ли комплект для установки. В противном случае его необходимо докупить. Стоимость его составляет от 600 рублей.

Аналоги

Если по каким-то причинам модели от производителей «BOSCH» и «Киржач» не устраивают Вас, то огорчаться не стоит. В настоящее время рынок просто забит огромным количеством аналогов китайского производства.

У производителей из Китая существует большой выбор качественных ПТФ не уступающих более дорогим моделям.

Одной из самых популярных китайских моделей ПТФ являются фары, которые полностью закрывают вырез под туманку, то есть имеют форму треугольника.

Китайские ПТФ

Если Вы категорически не сторонник китайского производства имеется ряд отечественных производителей создающих аналоги противотуманных фар для Лады Приоры.

Закон и ГОСТ

Необходимо учесть один из важных моментов при установке ПТФ это последующая регулировка и ЗАКОН. По правилам ПДД световое оборудования не должно слепить автомобили движущиеся во встречном направлении. Для этого в обязательно порядке нужно проводить регулировку фар.

Запрещается устанавливаться непредусмотренные заводом изготовителем лампы, такие как ксенон и LED. В ПТФ приоры должны быть установлены галогенные лампы типа Н11.

Установка

Отличия в установке ПТФ приора 1 и 2 практически не имеет. Отличия лишь будут заметы в проделывании отверстий в бампере для фар. В бампере SE необходимо вырезать треугольник по контуру и в обычном бампере ничего вырезать не нужно.

Других отличий в установке не будет.

Необходимый инструмент:

Ключ на 10мм;
Отвертка «+»;
Изолента;
Нож или лобзик;
Пласкогубцы;

Процесс установки

Снимаем минусовую клейму АКБ;

Снимаем бампер автомобиля для этого откручиваем множество шурупов снизу и сверху бампера, затем выводим его из зацепления от крыла и снимаем.

Далее в бампере вырезаем ножом отверстие под ПТФ. Будьте аккуратны и не торопитесь, дабы не повредить ЛКП на нем.

Крепим ПТФ к бамперу с помощью саморезов.

Приступаем к протяжке проводки в салон. Провода от ПТФ укладываем рядом с основной косой проводов по левой стороне автомобиля (по ходу движения) за бачком омывателя.

Далее необходимо завести провода в салон автомобиля. Наиболее удобное место заводки проводов в районе главного тормозного цилиндра. Там есть отверстие заглушенное резинкой в это отверстие необходимо просунуть провода. Для удобства рекомендуется снять или отодвинуть расширительный бачок.

Закрепляем провода плотно, чтобы они не терлись и не соприкасались с металлом. Лучше поместить их в защитную пластиковую гофру.

В салоне снимаем крышку блока предохранителей (крепиться на трех фиксаторах) поворачиваем их против часовой стрелки на 90° и тянем крышку на себя.

Затем отгибаем шумоизоляцию и затягиваем провода под центральную консоль.

Снимаем центральную консоль (центральную вставку), крепиться шурупами.

Далее приступаем к подключению проводки, для правильно и безопасного подключения используем схему из комплекта или указанную ниже схему.

Устанавливаем кнопку вместо заглушки на центральной консоли.

После подключения проверяем работоспособность ПТФ. Основные сложности возникают именно при подключении проводки, чтобы избежать проблем тщательно перепроверяйте подключённые провода и строго следуйте схеме подключения.

Сборку необходимо осуществлять в обратной последовательности.

Описание схемы

Подключение реле необходимо осуществлять по данной схеме. Реле имеет всего 4 контакта, которым присвоены номера: 85, 86, 87 и 30.

Источник: enginehack.ru

Лайфхак: Птф на Приору — установка, настройка, инструменты

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций.

Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Цена на туманки автомобиля Приора начинается от 800 рублей ,доходит до 2000+. Сумма не большая — а полезная функция очевидна.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

ПТФ Приора не вечные, как и другой свет

Мало того, что для долговечности и правильного света нужно поставить на Приоре туманки в штатные места правильно их настроить еще нужно периодически следить за тем, чтобы контакты не отходили, а свет все же был. Линзы в ПТФ для Приоры должны соответствовать ГОСТам, а иначе это будет еще один дальний свет, или мутный дневной ходовой. Правильная установка противотуманок на Приору убережет стекло от запотевания, водителю не придется беспокоиться о качестве световых приборов автомобиля.

Регулировка (настройка) ПТФ по ГОСТ

ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции. Как в случаях с другими световыми приборами, регулировка ПТФ на 2170 начинается с того, что в шинах проверяется давление (оно должно быть равным), машину ставят на ровную поверхность напротив гладкой стены на расстоянии 5 м от крайней точки бампера.

На стене обозначьте расстояние от пола до центра фары, затем точку на 5 см ниже. Цоколь ПТФ на Приоре должен быть поставлен так, чтобы при включении ПТФ верхняя граница света проходила через нижнюю точку, обозначенную на стене. Противотуманки, как показывает статистика, нечасто ставятся даже после покупки, зато с правильной настройкой послужат хорошим помощником.

Штатные ПТФ Приора 1 и 2: артикул, цена

АвтоВАЗ ставит на Лада Приора противотуманные фары производства Бош и «Автосвет» (Киржач). Отличие состоит в том, что Бош по установочной глубине больше противотуманок из Киржача на 40%. Светотехника от БОШ устанавливалась в люкс версии, а от Киржача – в стандартные. Рассматривается два варианта комплекта. Первый комплект – это ПТФ для Приоры 1 (дорестайлинг), второй – на Приору 2 (рестайлинг). Различие – формы фар и точках установки. Продаются ПТФ комплектно, или отдельно.

Для Приоры 1:

Комплект ПТФ г.Киржач «Автосвет» 21700-3743010-52. Цена – около 700-800 рублей. Одна фара стоит около 500 рублей.
Комплект ПТФ Бош 21700-3743010-54. Цена – около 1600-1900 рублей. Одна фара стоит около 900 рублей.

Для Приоры 2:

Комплект ПТФ г. Киржач «Автосвет» 21700-3743010-53. Цена – около 800-900 рублей. Одна фара стоит около 500 рублей.
Комплект ПТФ Бош 21700-3743010-50. Цена – около 1000-1200 рублей. Одна фара стоит около 600 рублей.

Дополнительно придется приобрести монтажный набор или просто комплект проводов для установки противотуманок для Лада Приора-2170, с ним идут кнопка и реле. Стоит комплект примерно 600 рублей.

Модели противотуманных фар

Киржач и Бош – это не приговор, и если свет этих моделей не устраивает, есть неплохой выбор от других производителей:

Аутомотив лайтинг (г. Рязань);
Луч (г. Рязань);
ДААЗ;
Орион-7 (диодные);

Производство – Китай (линзованные или диодные). Также китайцы торгуют рамками для рейстайлинговой версии, которые ставятся вместо заглушки и оставляют отверстие ровно для противотуманок старого образца – на дорестайлинговую Приору.
Не диодный и не линзованный аналог противотуманок стоит значительно дешевле, но не стоит торопиться с покупкой – не всегда яркий белый свет идет вместе с долгим сроком службы.

Установка ПТФ в Приору 1 и 2: есть ли отличия

Подключение ПТФ на Приоре отличается положением фар: в дорестайлинговой версии круглые фары расположены ближе к центру передка, а в Приоре 2 — рестайлинг: ПТФ трапециевидной формы находятся ближе к краям переднего бампера.

Установка ПТФ в Приоре 2 может быть осложнена тем, что вместо фары трапециевидной формы будет поставлена фара дорестайлингового автомобиля Приора, придется запастись саморезами и терпением, чтобы хорошо закрепить фару в рамке, а пластмассовую рамку – к бамперу. Установить противотуманки можно за пару часов, главное – разобраться с порядком подключения проводки.

Порядок установки кнопки внутри салона, запитка цепи

Для того чтобы подключить кнопку ПТФ, нужно выполнить следующие действия:

Снимите минусовую клемму АКБ;
Разобрать рулевую колонку. Она крепится тремя пластмассовыми защелками, их нужно провернуть на 90 градусов. Найдите предохранительный блок;
Блок держит саморез, открутите его;
Разберите центральную консоль, открутив четыре самореза: под пепельницей, под магнитолой и около надписи OPEN. На место заглушки поставьте кнопку включения/выключения противотуманных фар и подключите синий провод к предохранительному блоку, можно через рэле;
При помощи зажимов присоедините остальные провода к кнопке обогрева заднего стекла.

Установка противотуманных фар на Приору, схема подключения

Принципиальная схема подключения противотуманных фар выглядит следующим образом:

Для установки ПТФ помимо комплекта фар и монтажного набора подключения противотуманных фар понадобится:

изолента;
термоусадка;
гофра (чтобы изолировать провода);
плоская отвертка;
крестообразная отвертка;
ключ 10 номер;
ключ 13 номер;
плоскогубцы.

Алгоритм работы над установкой фар таков:

Откройте капот, снимите минусовую клемму аккумуляторной батареи. Снимите жабо и дворники, крепления демонтируйте, воспользовавшись ключом на 13. Расширительный бачок и кронштейн его крепления нужно демонтировать с помощью ключа на 10 – без этого будет просто неудобно работать, а поставить их обратно не трудно.
Открутить саморезы, крепящие передний бампер. Всего их 10.
Саморезы, которые крепят заглушки, удобно откручиваются крестообразной отверткой. В штатные места устанавливаются противотуманные фары и надежно крепятся саморезами (так, чтобы крепления не расшатались, при езде по неровным дорогам – из-за такой мелочи придется возвращаться в гараж и снимать бампер).
Перейти к прокладке проводки. Все провода рекомендуется загонять в гофру, чтобы исключить перетирание, а затем закрепить их, чтобы контакты не отходили.
В наборе проводов выбрать самый длинный провод (он синего цвета). Он «делится» на два «конца»: один присоединяется к правой фаре, второй – к левой. Затем провод протягивается в моторный отсек, ближе к главному тормозному цилиндру.
Оттянуть обшивку салона (поможет плоская отвертка) и просунуть провод в салон.
Подключить провод к предохранительному блоку.

После работ отрегулируйте противотуманки, а иначе вся работа будет проделана зря!

Реле и предохранители

Реле ПТФ от Приоры нужно закрепить с помощью ушка под любой гайкой крепления так, чтобы провода не «болтались» и не натягивались под капотом слишком сильно. Реле имеет четыре контакта, которые подписаны: 85, 86, 30 и 87.

86-ой контакт подключается к «минусу» АКБ;
30-ый контакт подключается к «плюсу» АКБ;
87-ой контакт подключается к «плюсу» Противотуманки;
85-ый контакт подключается к кнопке синим проводом через предохранитель ПТФ на Приоре.

Источник: priorik.ru

Птф в приору (туманки) с ксеноном или без…

птф (туманки) с ксеноном на ладе приора	Как светит ксенон в фарах и в птф приоры

Туманки на свою приору я хотел поставить давно. Были мысли найти хороший сервис, но оказалось дорого – как минимум 2000. Так что решил делать своими руками.
ПТФ (Туманки) ДЕПО, китайские. Подключаем провода, но сначала инсталлируем кнопку птф.

Так же хочу отдельно написать про подключение кнопки птф.
Если вы покупаете готовый блок для подключения “птф приора”, тот там есть и кнопка и реле и необходимая инструкция, выглядит он так:

Комплект ПТФ (туманок)на Ладу Приору

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как “белый(жёлтый)”

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему “красный(розовый)” провод от кнопки птф (туманок) приоры как на нашей схеме.
3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок – синий , его проводим в подкапотное пространство.
Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть.
5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются “30, 87, 85, 86”

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту.
86 контакт это на массу

30 контакт к + аккумулятора
87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер! Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя, резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

первое включение птф. Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

какие бываю приоровские птф

Киржач Производство ЗАО “завод Автосвет”
www.shtat-msk.com/images/…sh/ptf_priora_kirgach.swf

АУТОМОТИВ ЛАЙТИНГ Производство «АУТОМОТИВ ЛАЙТИНГ» (г. Рязань).
www.shtat-msk.com/images/…flash/prioraautomotiv.swf

Луч Производство «Луч» г. Рязань.

Так же есть много турецких, китайских, про-спорт и др.

Диодные птф на приору

Диодные ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рамки под обычные птф для рестайлинг бампера
