Mitsubishi Outlander Inform 2016 (японец) › Бортжурнал › Кнопки на руль

Изначально кнопок круиза и управления магнитолой на руле в моей комплектации не было.
Но кто бы мог подумать, что братья из поднебесной могли это упустить и не предложили своего решения?

Решение-то они предложили, но как всегда, это было не совсем Plug&Play. А скорее Plug&Fuck&Fuck&Play.

Итак, первое с чем пришлось столкнуться, продаются китайские кнопки без проводки. А проводки у нас нету.

Значит кнопки заказал. И пока они шли, заказал проводку от ASX, которую можно переделать под наши нужды.
Проводка эта имеет код 4400A401. Я взял с рук почти даром у человека, которому она не пригодились.

Дальше проводку нужно перепиновать, как рекомендуют на профильном форуме. Т. е. просто поменять проводки местами. Ничего резать/паять не нужно. Все просто, нужно только внимательно делать. Инструмент — булавка.

Отключил аккумулятор, чтобы не стрельнули подушки.

Стал разбирать руль. Долго мудохался снимая бибипку. Какие-то там дебильные скобы. Сейчас уже знаю как устроены, а отверткой все равно долго попасть не могу. А в первый раз потратил часа два пока снял.

Дальше подсоединил подготовленную проводку и прикрутил кнопки.

Через etacsdecoder активировал круиз-контроль.

Итог. Кнопки аудио работают, кнопки круиза — нет (точнее кнопка Cancel его почему-то включает, а остальные не работают вообще). Подсветка кнопок работает: и тех, и тех.

Разобрал. Снял кнопки круиза. Крутил-крутил. Мультиметром мерил. Понял, что они имеют неверные сопротивления. Т. е. схема правильная, а сопротивления — нет. Нашел в мануале для сервисменов такую табличку.

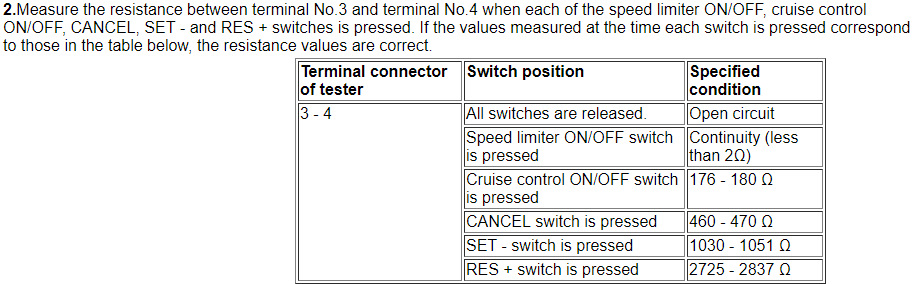

Убедился в своей правоте и по табличке рассчитал номиналы сопротивлений, которые нужны. Поехал на радиорынок и купил 4 ленты по 100 штук SMD резисторов нужных номиналов (меньше их не продают). Но даже в таком количестве стоят они копейки. Так что теперь могу починить еще 99 кнопок без доп. фин. затрат.

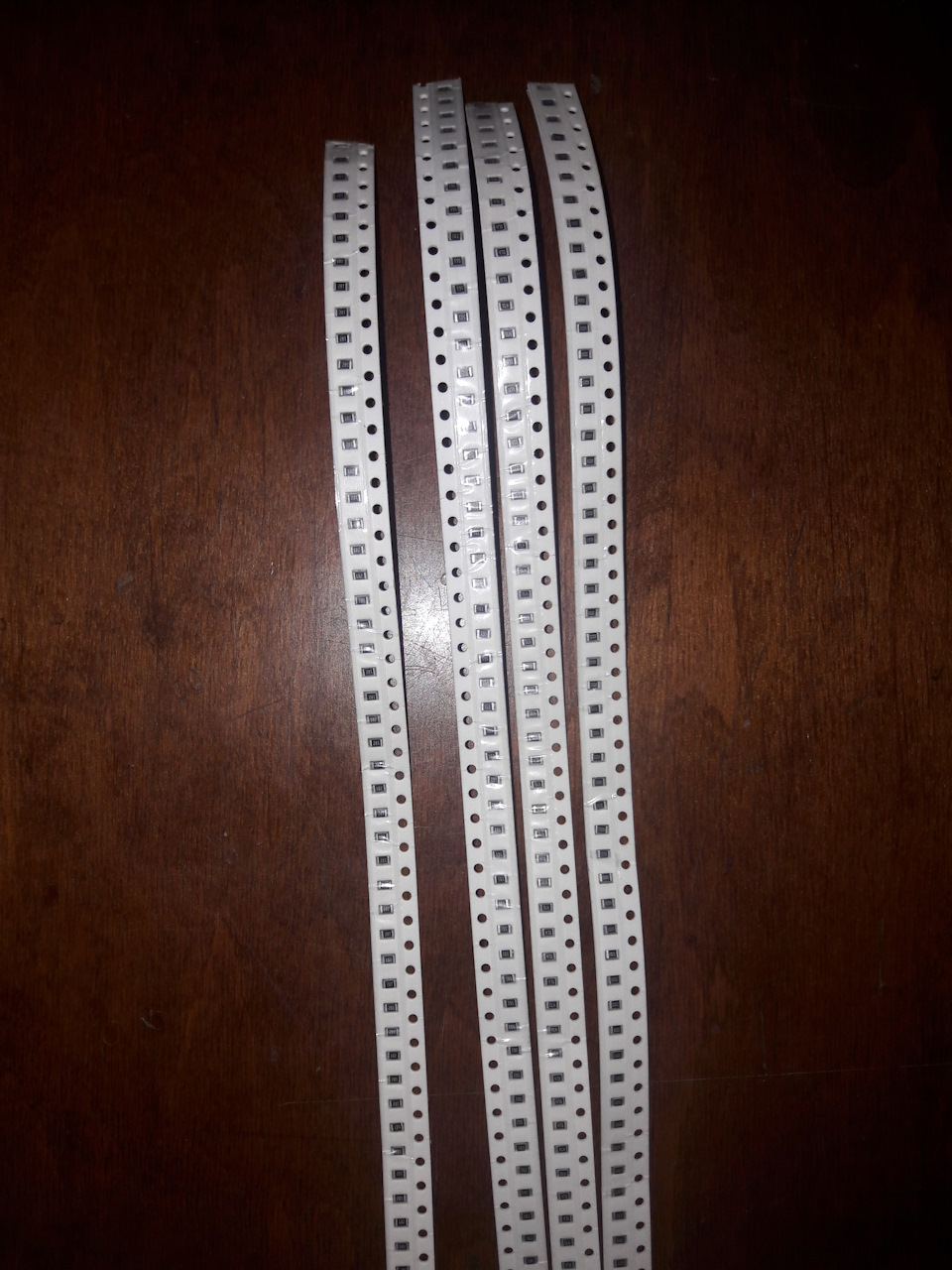

Резисторы нужны таких номиналов:
180 Ом
300 Ом
560 Ом
1,8 кОм

В схеме они соединяются последовательно, обеспечивая в сумме нужное сопротивление.

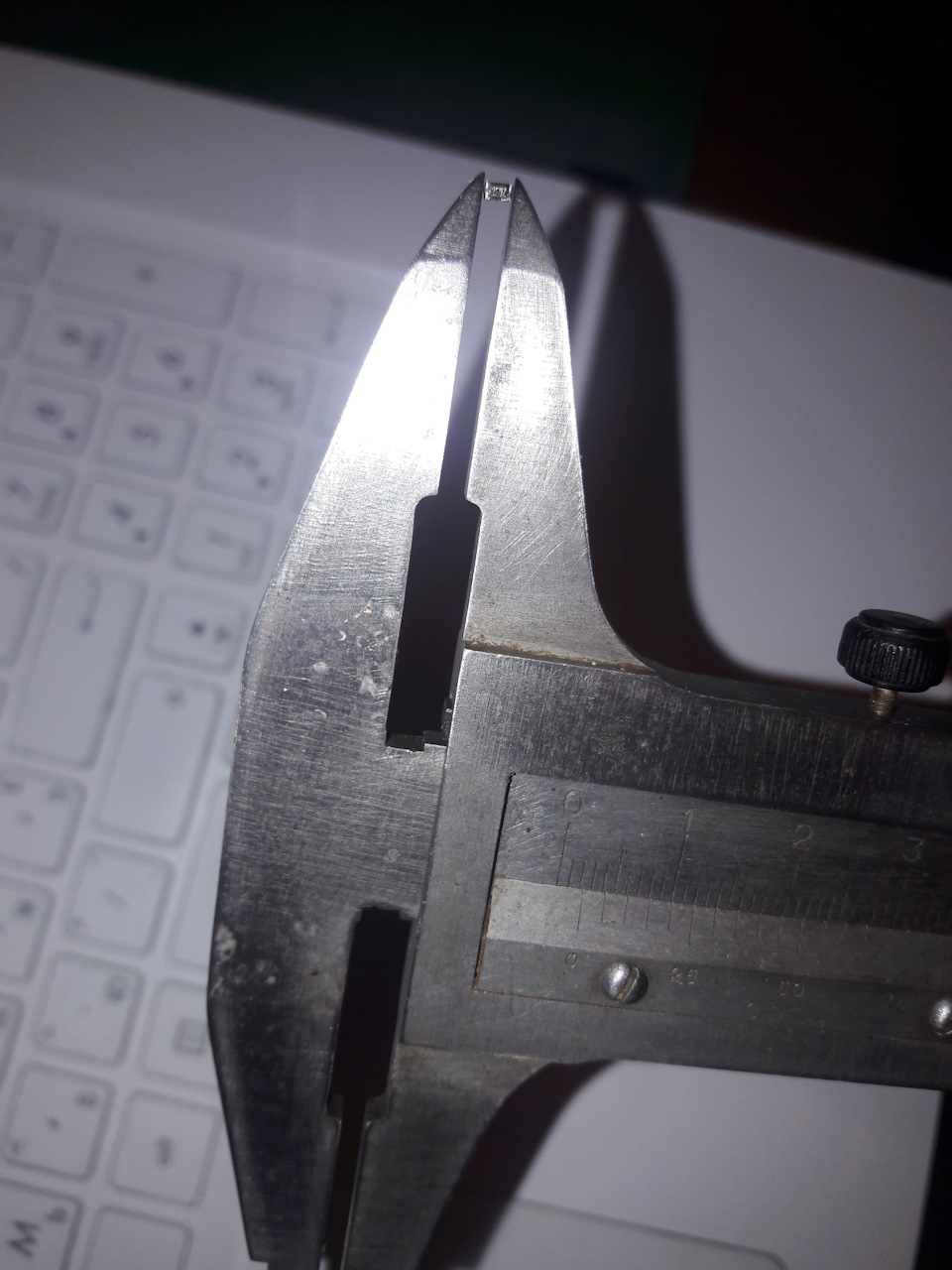

Типа размер, типа, 0805

Посидел часик с паяльником. Потом с мультиметром. Теперь значения сопротивлений при нажатии кнопок соответствуют мануалу.

Что касается исполнения самих кнопок — пластик с виду качественный. Стали как родные. Работают четко. Если бы не лажа с номиналами резисторов, то было бы идеально.

Не уверен, осознали китайцы свою ошибку и начали ставить правильные сопротивления или нет. Но для тех, кто боится — даже если вам попадутся такие как мне, а с паяльником вы не дружите, достаточно показать табличку любому мастеру по ремонту телефонов и он вам за пару минут кнопки сделает рабочими.

Естественно, открыл спор на Али, доказал свою правоту и продавец вернул деньги за кнопки круиза, т. е. ровно половину. Долго сученок узкоглазый сопротивлялся, делая вид, что не понимает в чем проблема, но все таки половину вернул…

Итого:
кнопки аудио — $35
кнопки круиза — 0
проводка $5.

Цена вопроса: $40

PS. Сейчас на али много продавцов с такими кнопками вот, вот и вот. Средняя цена $85 за комплект.

Источник: www.drive2.ru

Комплект Bluetooth Mitsubishi Asx, Outlander 3 (кнопки, провода, блок , микрофон

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА.

Установка кнопок на руль

Маленький фотоотчет по установке кнопок на руль.
Проводку пришлось переделать, разьемы тоже. Сначало сфоткал оригинал, потом переделанные, смотрим по цвету.

Ключи на разьемах пришлось откусить, чтобы вошли в гнездо, основной разьем не трогал.

Олег, а возможно к этой проводке подключить кнопки радио + блютуз?

Да, только кнопки нужны другие. А так, все также. Да и еще, разьем на круизе имеет 6 контактов, берем 5 контактный разьем, меняем провода как на фото, откусываем ключ и вставляем чтобы первый контакт был не задействован. И все работает. Ушло 45 минут работы.

На левой стороне управление штатной аудисистемой, круиз работает, активировал при помощи ОД и сайта http://mmc-autoelectric.org.ua. Ни чего не добовлял из железа.

Для активации круиз-контроля, как я понял, надо поменять пункты в программе блока управления двигателем:
Cruise Control –> present;
Cruise Control Option Coding –> accept.
Соответственно возник вопрос доступны ли эти пункты у дилера в его типовой программе? Если их поменять взломанной программой, или залить не типовую прошивку, то блок управления двигателем слетит с гарантии.
Кто менял у дилера, дилер выдавал документы, что это он эти изменения внес и не снимал с гарантии блок (не требовал подписать расписку, или уведомление)?

Читайте также:  На горячую плохо крутит стартер 2109

Активация нужна только для круиза, аудио кнопки заработают сразу при корректном подключении.

Подскажите как разобрать руль, ну чтобы проводку установить и кнопки.

Все просто.
Ну это я сейчас знаю. а в прошлый выходной пол дня ломал бошку как руль разобрать. ну в общем победил.
Накладки под кнопки снимаются откручиванием шурупов на спицах ,по одному на каждую, с обратной стороны в углублениях.
Подушка не откручивается как везде пишут а отстегивается с помошью плоской отвертки. есть три отверстия с обратной стороны руля,два по бокам и одно снизу. Сначала вставляешь в нижнее и давиш,увидишь что подушка отойдет на тебя. Далее с боков проделываешь тоже самое.Правда с боков сложнее,там защелка в виде прутка и в нее еще нужно попасть.
Кнопки ставил не снимая разьема с подушки. Дел 5 мин.

Добавлено через 4 минуты
Да! не забудьте что понадобится один шурупчик на 3 или 4 мм ,точно не помню, прикрутить клемму массы.

8616A027– кнопки управления аудио + громкая связь.
8616A026– кнопки только управления аудио.
8602A088 – кнопки управления круиз-контролем.

После установки ahr-6184 все заработало без установки всяких дополнительных “причандал” круиз-активировал

Необходимо приобрести проводку руля от ASX 4400A401 и для того,чтобы она заработала в нашей машине,переделать её по этой схеме.

Круиз контроль активируется в моторном блоке, а не в ETACS. Скорее всего, Вы общались не со специалистом в данном вопросе. Попробуйте найти электрика с дилерским сканером Mitsubishi MUT-3 и активируйте самостоятельно.

При активации круиз контроля необходимо произвести изменения в Variant Coding электронного блока управления двигателем MPI ECU:

Cruise Control –> present;
Cruise Control Option Coding –> accept.
но там есть еще пункт Adaptive Cruise Control. При его активации круиз не работает. (Включается но скорость не фиксирует. См пост на предидущей странице). Проверьте

Сегодня разобрались. Был не прикручен фиолетовый провод к массе руля.

Комплект Bluetooth Mitsubishi Asx, Outlander 3 (кнопки, провода, блок , микрофон
