Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема в среде УАЗоводов. Особенно многих волнует передний мост UAZ Patriot, ведь конструктивно передний мост сложнее в ремонте и устройстве. Сегодня расскажем о мостах современного Патриота подробнее.

Сначала немного истории ведущих мостов УАЗ и устройстве этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были “военные” и “колхозные”, они прилично отличались своим устройством между собой. В среде любителей внедорожников ценятся именно “военные” типы мостов. Но на нынешний УАЗ Патриот ставят совершенно иные мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриота типа “Спайсер” сейчас идут с увеличенной до 1600 мм колеёй. Ведь старые мосты имели всего 1445 мм и не подходили для довольно широкого Патриота. Так же в конструкции изменили картер главной передачи, который закрыт съемной стальной крышкой, а для доступа к главной передаче и дифференциалу теперь не надо снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего моста “Спайсер” схожи, а об особенностях мы поговорим чуть ниже. Итак, картер моста
состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Передний мост УАЗ Патриот

Схематично передний мост Patriot изображен на первой картинке в самом верху статьи. Основной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса кроме вращения, должные еще и поворачиваться. Изначально использовались ШРУСы типа “Вейс”, но от них отказались. Из-за особенностей конструкции, угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа “Бирфильд”, которые обеспечивают поворот на 32 градуса и более долговечные, из-за более равномерной нагрузки на элементы поворотного шарнира.

В качестве смазки для ШРУСа УАЗ Патриот используют только “ШРУС-4”, широко используемая ранее смазка “ЛИТОЛ-24” для этих целей уже не подходит.

Задний мост УАЗ Патриот

Задний мост Patriot можно разглядеть на схематичном изображении чуть ниже.

Обычно задний мост “Спайсер” не доставляет владельцам внедорожника проблем. Главное, это постоянно следить за уровнем масла в картере моста. Поскольку переборка моста или замена главной передачи с дифференциалом лотерея. Можно довольно легко нарваться на сырой металл и потом ездить с постоянно гудящей трансмиссией.

Основные советы по эксплуатации мостов Патриота довольно просты – не следует ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздатки. Не стоит допускать длительной пробуксовки одного из колес, если вы застряли, это может привести к ускоренному износу моста. А вот при движении с температурой окружающего воздуха минус 30 передний мост лучше подключать.

Напомним, у серийного УАЗ Патриот нет блокировки межколесного дифференциала. То есть, если переднее правое колесо застряло в грязи, а переднее левое висит в воздухе, то вращаться будет только то, которое свободно. Так же и с задними колесами. Что бы не попадать в глупую ситуацию настоящие любители бездорожья доустанавливают межколесную блокировку самостоятельно. Сегодня существует несколько типов блокировок на любой вкус и кошелек.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Источник: myautoblog.net

УАЗ › Блог › Завод отвечает. Ваши вопросы про передний мост и испытания

Как мы испытываем на прочность подвеску обновлённого Патриота, почему рулевой демпфер закреплён в нижней части передней оси и почему его сложно повредить.

Продолжаем диалог с владельцами нашей техники и представляем новую рубрику — «Завод отвечает». Технические специалисты завода снимают видео, в котором отвечают на вопросы скептиков и любопытных автолюбителей. Предлагаем оценить формат подачи, поддержать лайком или высказать соображения в комментариях.

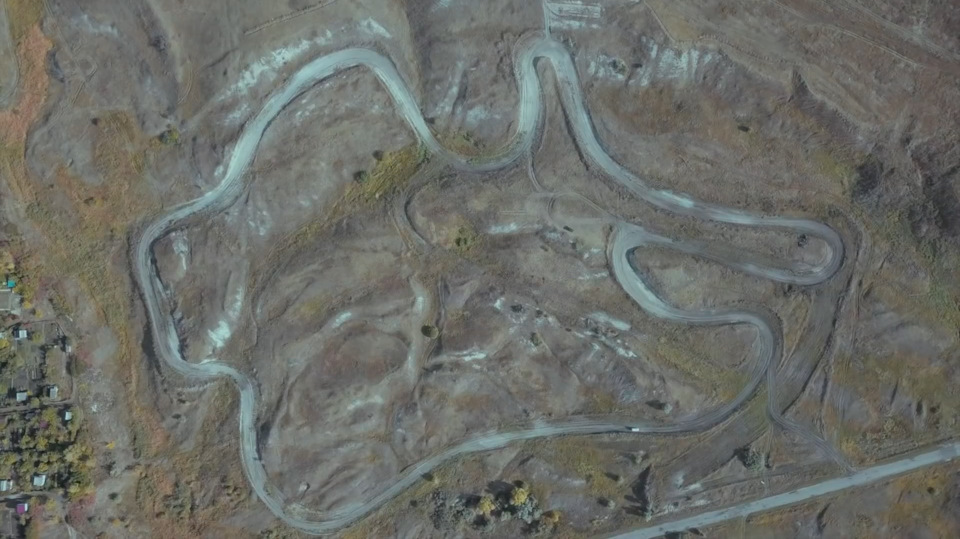

Испытания Патриота на кроссовой трассе

Полуторакилометровый круг в кроссовых условиях сопоставим с сотней километров пробега по дорогам общего пользования. В ходе испытаний обновлённый УАЗ Патриот прошёл несколько сотен таких кругов, что говорит о его прочности и высокой надёжности.

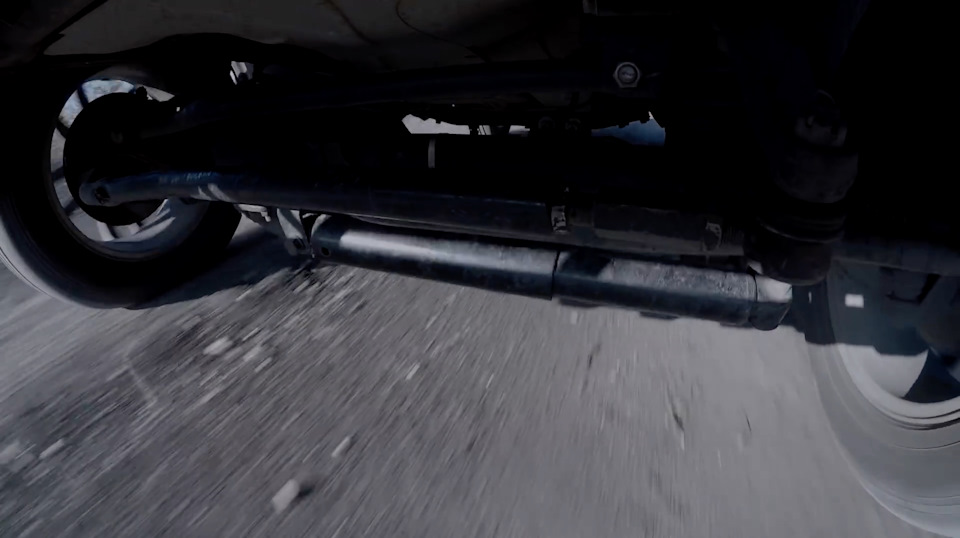

Почему рулевой демпфер стоит там где стоит и что будет, если его задеть
