Subaru Impreza WRX Stage 2 – Островная › Logbook › 2014 Магнитола Pioneer AVH-X2600BT + камера заднего вида Phantom в рамке
Добрался я наконец то и до звука. Штатный конечно не ахти (плюс был это кассеты).
Взял магнитолу Pioneer AVH-X2600BT с Блютуз, ну и сразу камеру заднего вида.
Под штатную проводку переходник с субы на пионер ISO-переходник Subaru Carav

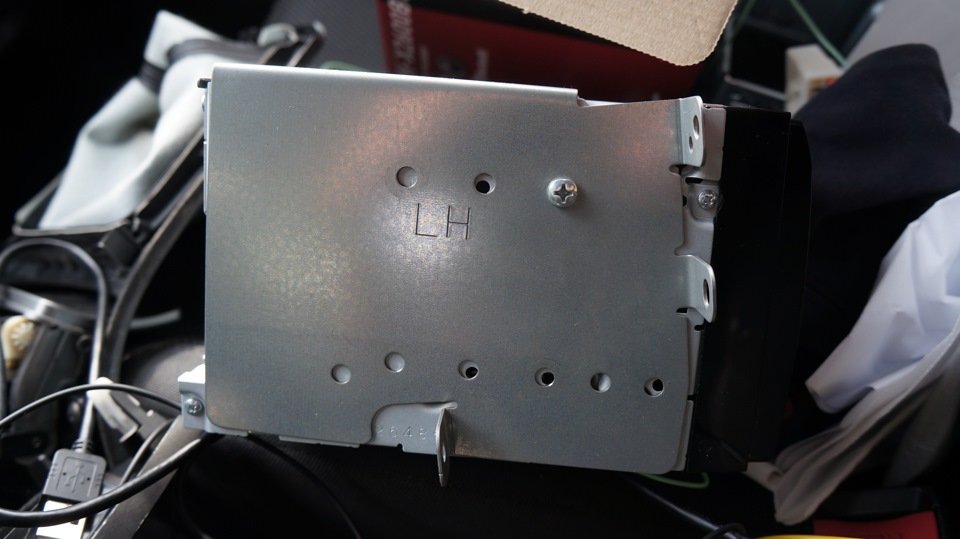

Далее подключение. Основную косу подключаем через переходник.

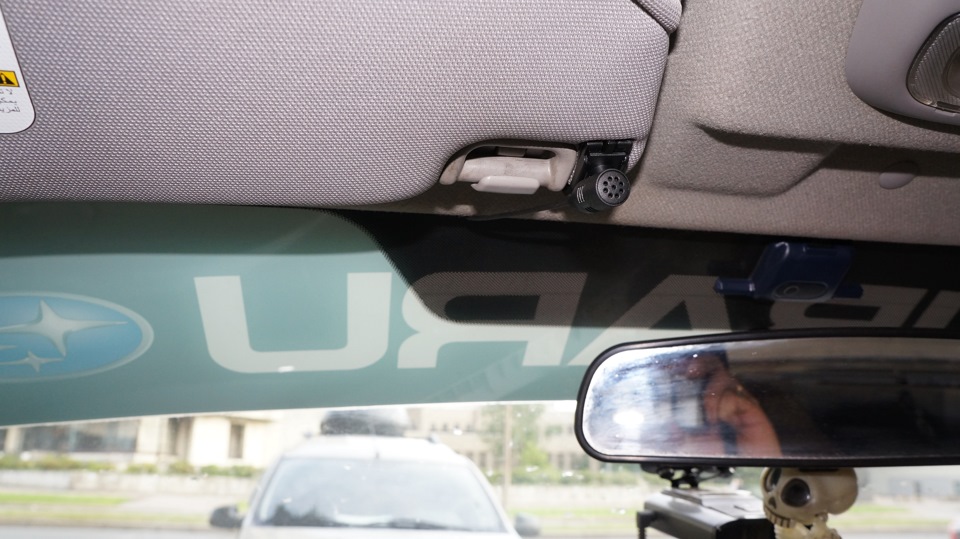

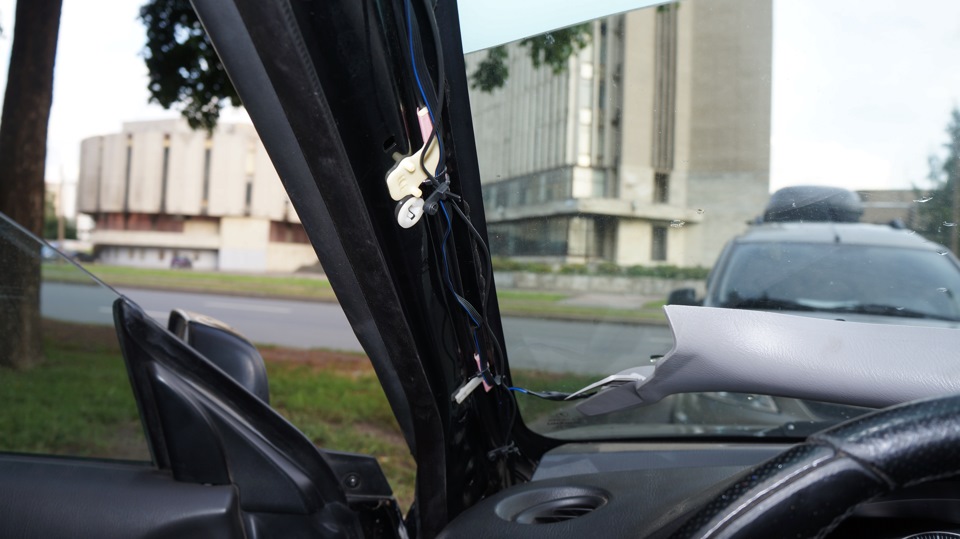

Микрофон блютуз вешаем на козырек.

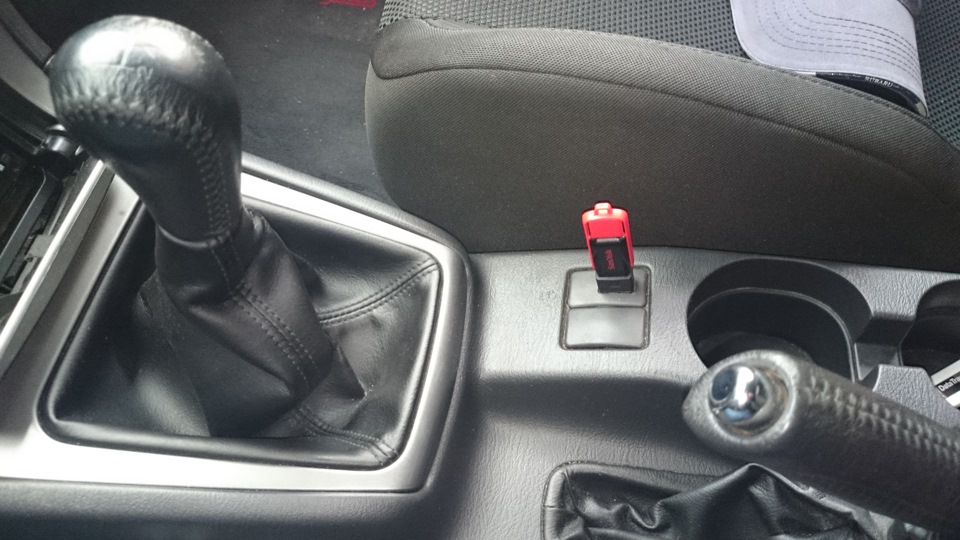

Разъем USB сделал вот так

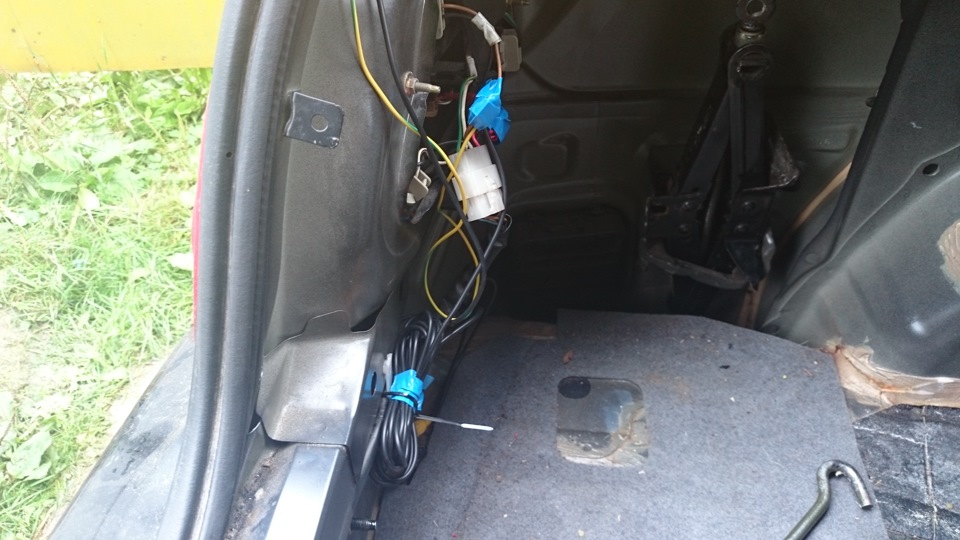

Далее подключаем камеру заднего вида. Колокольчик на вход магнитолы. Провод включение заднего хода тащим от магнитолы (покупаем 1 жильный кабель 5 метров на скрутку) к фонарю заднего входа (+12В) вместе с колокольчиком для соединения с камерой в рамке. Камера + — 12В к габаритам. Колокольчики соединяем.

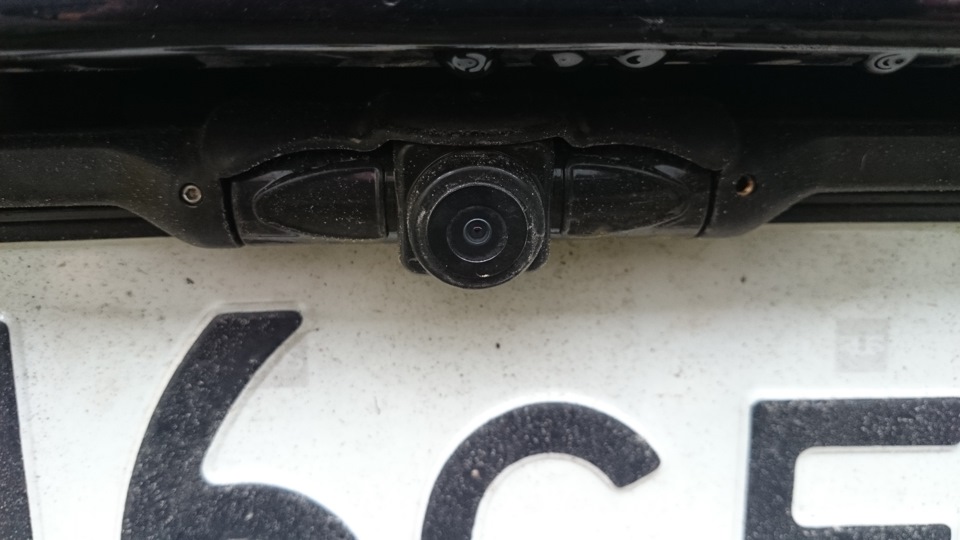

Меняем рамку на рамку с камерой. Под бампером находим отверстие в багажник для проводки +, -, колокольчика.

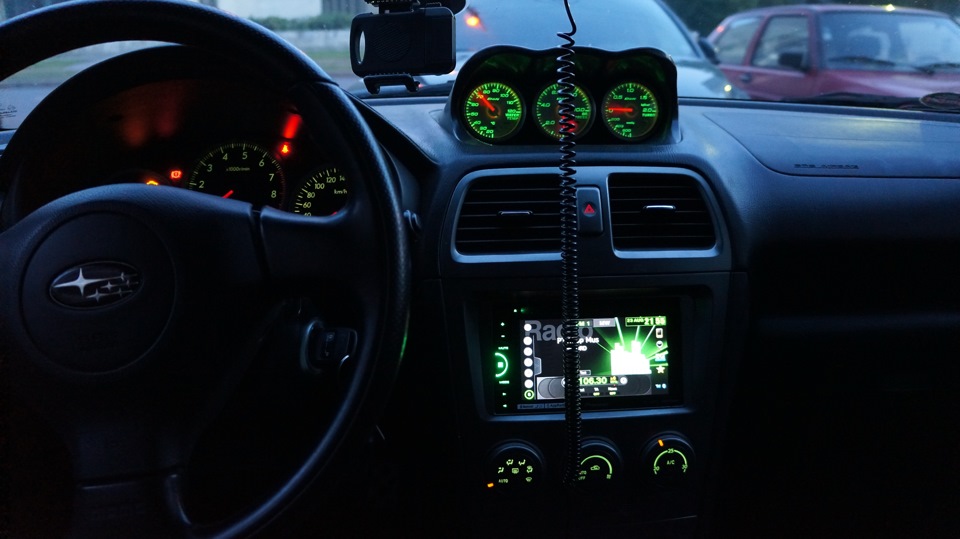

Отмечу шикарный звук Пионер (в разы лучше штатного), плюс радио стало лучше ловить за городом, блютуз удобно разговаривать по громкой связи, ну и конечно флэшка
И пару осенних фото
Subaru Impreza WRX 2005, engine Gasoline 2.0 liter., 300 h. p., AWD drive, Manual — car audio
Recommendations
Comments 45
Привет через bluetooth музыка играет?
Да всё отлично, через ВК допустим играет.
Приветствую. Провод для ручника на корпус магнитолы помог в просмотре ? Я кинул на коленках данных провод на болт ближайший и все равно у меня ни видео, ни картинки не включаются. Пишет ошибка воспроизведения
Привет. Я видео даже и не пользовался ни разу) Максмум что могу посоветовать, проверить, чтобы этот винт был нормальной массой.
Здравствуй. подскажи пожалуйста как подключил камеру заднего вида? я установил камеру (она у меня дистанционная без проводов: камера с антеннкой и приемник сигнала от антенны втыкается в магнитоллу для того чтобы через всю машину провод не тянуть) При вкл. задней передачи сама камера включается (она запитана от фары заднего хода) а изображение нет. Изображение вкл только принудительно когда в меню залезешь и перекл. на камеру. т.е. магнитолла автоматически не переключается при заднем ходе. Я так понимаю, что при перекл передачи камера включается а на магнитоллу не поступает сигнал. Подскажи как сделать что бы автоматически вкл изображение на магнитолле?
Привет. Надо проверить + — 12 в на камеру заднего вида при включенной передаче скорее всего напряжения нету. Поскольку при выключенной задней передаче на камере есть питание так как вы ее включаете с дисплея. Я взял питание камеры с габаритов.
День добрый, а когда камера вкл.музыка перестает играть или нет?
Добрый, когда камера включается музыка также долбит)
Не подскажешь как настроил на магнитоле камеру? Купил камеру, магнитола такаеже, поставил рядом акум + и — с камеры кинул, через кабель воткнул штекер видео вход, по сути должен был включиться обзор. Но эмоций совсем 0
Еще надо кабель управления камерой на + посадить и в настройках полярность задать. Почитай комменты ниже.
ну с камеры 3 провода отоходит. + — и тюльпанчик. Тюльпанчик в мажок, + на лампу заднего хода и минус куда угодна, правильно?
Еще раз: сама камера это + 12в, -12в (зависит от того как ты хочешь чтобы камера работала, у меня подключены к габаритам (минус общий где угодно да), тоесть как я включаю габариты камерой уже можно пользоваться), тюльпан верно от камеры до магнитолы (получается 3 провода). И еще один провод от магнитолы (фиолетовый/белый) на +12в фонаря заднего хода, чтобы когда я включаю заднюю передачу, автоматически включалась камера (магнитола знала что надо включать). Подключив питание камеры на габариты (а не на фонарь) я сохраняю возможность включать камеру не только когда задняя передача включена, но и с магнитолы “вкл.камеру” когда включены габариты.
Добрый день, вопрос, на магнитоле в “Полярность камеры” три значения Выкл, Батарея и Земля, если от фонаря заднего хода подключить провод 12+ к фиолетовый/белый проводу на магнитоле, при каком значении полярности камеры срабатывает автоматическое включение камеры заднего хода?
Источник: www.drive2.com
Автомагнитола с камерой заднего вида: обзор моделей и подключение
Автомагнитола с камерой заднего вида
Автомагнитола с камерой заднего вида сегодня очень популярна и востребована. Почему, наверное, для многих не секрет.
Дело в том, что автомагнитолы с камерой заднего вида дают уникальную возможность подключать автоматически видеозапись и выводить картинку на большой экран головного устройства.
Преимущества вывода картинки на экран магнитолы
Автомагнитолы с подключением камеры заднего вида
Начнем с того, что камера заднего вида или КЗВ является одной из электронных систем предупреждения аварий и неприятных ситуаций во время парковки. Устанавливаются КЗВ в большинстве случаев в специальное, предусмотренное производителем место.
В качестве монитора для КЗВ могут быть использованы следующие элементы:
- Зеркало заднего вида, на которое устанавливается маленький монитор. В принципе неплохо, так как можно использовать беспроводную гарнитуру и зеркальное отражение. Но на зеркало нет возможности ставить большой монитор и поэтому картинка видна не четко;
- Есть возможность поставить отдельный монитор на торпеду автомобиля. Ставится он на любое место передней панели, лишь бы глазу было удобно видно.
Неплохой вариант, но он занимает лишнее место. Экран такого же качества,если не лучше, имеется на многих автомагнитолах. Зачем спрашивается, покупать по отдельности; - Можно приобрести навигатор с монитором, дающим возможность подключать КЗВ. В данном случае придется немало попотеть, ведь необходим переходник с RCA на mini-jack.
Примечание. В принципе, подойдет и беспроводной модуль, но у него есть недостаток: период срабатывания около 2 секунд.
- Можно приобрести автомобильный планшет;
- Приобрести хорошую автомагнитолу с функцией подключения КЗВ, что расценивается, как самый верный и правильный вариант.
Камера заднего вида
Обзор автомагнитол с возможностью подключения КЗВ
Автомагнитол с такой функцией довольно много. Мы не в состоянии описать их все в одной публикации. Только для самых популярных из устройств нашлось место в нашем обзоре.
Пионер AVH-P6000DVD
Автомагнитолы 2 din с камерой заднего вида
Автомагнитола Пионер, легко монтирующаяся в слот 2 дин современного автомобиля. ДВД чейнджер устройства на 6 дисков очень высокого качества.
Среди других особенностей автомагнитолы можно выделить:
- Широкоформатный сенсорный экран на 7 дюймов с антибликовым покрытием. Имеет множество режимов: Just, Zoom, Cinema и другие;
- Мощность устройства (максимальная) – 4х50 Вт;
- AM/FM тюнер – D4Q;
- Устройство воспроизводит практически все известные форматы;
- В комплекте идет ПДУ;
- Радио тюнер цифровой;
- Есть эквалайзер.
A&V DA-622
Автомагнитолы с поддержкой камеры заднего вида
Автомагнитола считается штатной для Киа Церато. Размер 2 дин, экран на 6,2 дюйма повышенной четкости.
Отличается и другими особенностями:
- Экран имеет разрешение 800х480 пикселей;
- Есть встроенный GPS навигатор;
- Наличие TV/FM тюнера;
- Встроенный USB порт;
- RCA-аудиовыхода два: спереди и сзади;
- RCA-видеовыхода два;
- Блютуз, дающий возможность организовать громкую связь в салоне авто;
- Возможность подключения КЗВ;
- GPS модуль встроенный. Он поддерживает различные программы навигации: Прогород, Навител и др;
- Имеется встроенный ТВ-тюнер с поддержкой Пал/Секам;
- Блютуз встроенный, дающий возможность полной синхронизации с мобильным телефоном;
- Есть слот для подключения карт памяти SD;
- USB на передней панели;
- Функция одновременной работы навигатора и прослушивания музыкальных композиций;
- Функция автоматического выключения экрана, что дает уникальную возможность комфортного вождения ночью;
- Функция управления устройством с руля.
В комплекте с устройством идут:
- Переходник для USB/mini USB;
- ПДУ;
- Навигационные карты с лицензией на 4 Гб;
- Крепежные элементы;
- Мануал на русском языке;
- Антенна GPS.
Примерная цена автомагнитолы – 12 тысяч российских рублей.
Инкар CHR-7730
Автомагнитола, как и любое другое подобное устройство с навигацией и возможностью подключения КЗВ, включает множество полезных функций:
- Широкоформатный сенсорный экран, обладающий высокой яркостью и разрешением 800х480 точек;
- Есть возможность управлять настройками встроенного радио, ТВ-тюнера, ДВД-привода с помощью стилуса или просто легким прикосновением пальца;
- Воспроизведение аудио и видео возможно и через USB разъем, куда можно подключать различные носители, в том числе флешки;
- Есть возможность подключения SD-карт памяти;
- Благодаря встроенному ТВ-тюнеру, ГУ можно использовать, как настоящий телевизор. Если подключить к нему цифровой тюнер Интро DTV-09, станет возможным просмотр цифровых телеканалов высокой четкости;
- Популярная операционная начинка Виндовс CE даст возможность превратить универсальную магнитолу в высокопроизводительный компьютер или мультимедийную/многофункциональную систему.
Как подключить КЗВ к автомагнитоле
Поддержка камеры заднего вида на автомагнитоле
Рассмотрим на примере автомагнитолы Pioneer, как самый распространенный вариант.
Примечание. Следует знать, что КЗВ имеет три выхода: плюс (идет на питание), минус (масса) и провод, отвечающий за картинку (видео).
Три провода КЗВ
- Плюсовой и минусовой провода следует соединить с фарой заднего хода, чтобы обеспечить автоматическое включение КЗВ при переключении на заднюю скорость.
Примечание. Таким образом, обеспечивая автоматическое включение/выключение, мы заботимся и о безопасности КЗВ. Дело в том, что все современные модели видеокамер рассчитаны на непродолжительное время работы. Если они будут включены в постоянном режиме, то долго не выдержат и испортятся.
- КЗВ надо обезопасить от короткого замыкания, поставив предохранитель на 0,5 А.
Примечание. Некоторые модели камер уже изначально оснащаются предохранителем.
- Теперь нужно так называемый видео провод подключить одним концом к КЗВ, а другим к автомагнитоле.
Схема подключения КЗВ к автомагнитоле
Примечание. Некоторые автомагнитолы специального разъема для подключения КЗВ не имеют, хотя и поддерживают ее. В этом случае совет: подключение осуществляйте через вывод «in video».
- После подключения видео провода к автомагнитоле, надо тщательно изолировать места соединений;
- В конце нужно проверить работу прибора во всех режимах.
Установка КЗВ и подключение ее к автомагнитоле своими руками не займет много времени. Все надо делать строго по инструкции. Полезны будут видео обзоры процесса работы и фото – материалы.
Источник: avtozvuk-info.ru
Магнитола пионер с камерой заднего вида
Всем привет!) Решил тут присоединить к своей магнетоле с ос Андроид подключить камеру заднего вида. Есть несколько вопросов.
1. правильно лия соединил провода как показано на фото. ? у магнитолы есть провод отвечающий за подсоединение камеры который сейчас не задействован. А есть переходник с несколькими проводами, показанный в серебреной рамке на фото. Вот я хочу через него подсоединиться у него как раз тоже один из проводов относится к камере.
2. от камеры идут два провода черный и красный, они выделены красным кружком на фото, к чему их подсоединять?, я так понял это питание для камеры, довольно короткий провод.
Сообщение отредактировал Pearl – 04.12.14, 11:49
Добрый день. Помогите подключить камеру заднего вида, к китайской ГУ erisin сзади вот такая картинка,вроде бы как тюльпан камеры подключать к магнитоле тюльпану под номером 2, но не тут то было, его подключил результата нет, потом попробовал к другим подключать и вот на AV in камера изображение показывает если сам включу, но так не должно быть. Камера запитана +12в к лапе заднего хода, и минус тоже туда же, управляющий провод к магнитоле CAM in ну и тюльпан как уже и писал.
В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.
А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.
