ГУР “Камаз”: устройство, ремонт, схема

Гидроусилитель рулевого управления, или же ГУР – просто необходимость для большегрузных и тяжелых авто. И если на легковых машинах многие обходятся без этого помощника, то попробуйте повернуть руль “Камаза” без него. Сегодня мы все узнаем про ГУР “Камаз”: устройство механизмов, принцип работы, а также поговорим о типичных неисправностях и о ремонте.

Задачи, которые решает ГУР

Основная цель усилителя рулевого управления в том, чтобы максимально облегчить усилие, которое необходимо для поворота руля в случае выполнения различных маневров на небольших скоростях.

Устройство

Какое имеет ГУР “Камаз” устройство? Механизм состоит из распределителя, гидроцилиндра, гидравлической жидкости, насоса, а также из соединителей и блока электронного управления.

Распределитель необходим для направления потоков гидравлических жидкостей в полости системы. Гидроцилиндр решает задачи преобразования гидравлического давления в механическую работу штоков и поршней. Жидкость не только передает усилия от насоса на гидроцилиндр, но и смазывает трущиеся узлы и детали. Насос его призван постоянно поддерживать необходимое давление. Также он способствует циркуляции жидкостей. Соединитель или трубка ГУРа “Камаза” служит для объединения между собой всех элементов этой конструкции. И наконец, электронный блок. Он направляет и регулирует работу усилителя.

Устройство типичного ГУРа

Какое имеет ГУР (“Камаз”) устройство? Зачастую исполнительные механизмы представлены в едином корпусе с рулевой системой. Такой усилитель можно назвать интегральным. В качестве гидравлической жидкости применяются различные масла типа ATF. Такие обычно льют в FRGG.

Как он работает? У ГУР “Камаза” схема работы очень проста. При вращении рулевого колеса роторный или же аксиально-поршневой насос, который приводится в действие при помощи ремня коленвала, начнет качать масло из бачка, а затем будет нагнетать гидравлическую жидкость под достаточно высоким давлением в распределитель золотникового типа. Последний отслеживает усилие, которое прилагается к рулевому колесу и оказывает помощь в повороте колес. Для этого применяют специальное следящее устройство. Часто таким элементом в типичных системах выступает торсион. Он встраивается в разрез рулевых валов.

Если автомобиль стоит или же двигается по прямой траектории, тогда усилия на валу рулевой системы нет. Соответственно, торсион открыт, а клапаны распределителя перекрыты. Масло в этом случае сбрасывается в бачок. Когда фиксируется поворот руля, торсион закручивается. Золотник освобождает каналы, а рабочая жидкость направляется к исполнительному устройству.

Если система оснащена реечным механизмом, тогда жидкость подается непосредственно в корпус рейки. Когда руль повернут до упора, тогда в дело включаются предохранительные клапаны, которые вовремя сбрасывают давление и защищают механические узлы от возможных повреждений.

ГУР “Камаз-5320”

Устройство его практически ничем не отличается от стандартного усилителя. Здесь тоже присутствуют распределитель, редуктор, а также гидравлический цилиндр, встроенный в рулевую.

Работа этого узла возможна лишь при постоянном движении рабочей жидкости. Так обеспечивается низкая нагрузка на насос. Давление в системе составляет 8000 кПа. Силовой цилиндр интегрирован в картер рулевого механизма. В качестве управляющего клапана используется золотниковый клапан, оснащенный системой реактивных плунжеров и центрирующими пружинами. Они создают ощущения сил сопротивления в момент поворота колес.

ГУР “Камаз-4310”

Этот узел здесь практически полностью такой же, как и в модели 5320. Принцип работы ГУР “Камаз-4310”, устройство и конструкция этого узла практически ничем не отличаются. Основное отличие лишь в усилении некоторых частей, а также в измененном креплении рулевой сошки. Здесь болты, шплинты и другие крепежные детали теперь заменены на гайки со стопорными шайбами.

Гидравлический насос

Насос ГУР монтируется в развале блока цилиндров.

Устройство

Какое имеет устройство насос ГУР “Камаз”? Этот узел состоит из деталей корпуса, статора и ротора, который оснащен лопастями. Также в конструкции применен вал с подшипниками и шестерней для привода. Кроме насоса, в конструкции имеется распределительный диск, а также перепускные и предохранительные клапаны. Еще имеется бачок, фильтр и коллектор.

Детали корпуса, статор, а также крышка соединены и скреплены при помощи четырех болтов. Корпус имеет полость, куда попадает всасываемое масло. В торце его можно найти два отверстия овальной формы. По ним гидравлическая жидкость подается на ротор. В крышке имеется специальная расточка для распределительного диска, отверстия для клапанов, а также канал. Снизу в крышке есть отверстие для калибровки.

Ротор смонтирован в статоре при помощи шлицов. В пазах его размещены лопасти. Вал может вращаться при помощи шариковых подшипников. Жидкость направляется к лопастям с помощью распределительного диска. С помощью пружины диск плотно прижимается к статору и к ротору. Затем перепускной клапан ограничивает работу насоса, а предохранительный элемент сдерживает давление, которое создается при помощи насоса.

Есть и специальный бачок для жидкости. Он закреплен на корпусе насоса. В бачке имеется специальный сетчатый фильтр. Здесь можно найти и заливной фильтр, а также предохранительный клапан.

Как работает насос?

Когда лопасти ротора вращаются, то при воздействии инерции они прижимаются к статору. В лопасти, которые совпадают с отверстиями в корпусе, а также распределительным диском, подается жидкость. Затем она закачивается при помощи лопастей в более узкую часть между ротором и статором. Когда рабочие полости совпадут с отверстиями в диске, жидкость выйдет через отверстия за диск. А оттуда под высоким давлением уйдет по нижнему клапану в систему. Масло из полости за диском попадает на лопасти ротора и еще сильнее прижимает их к поверхности статора.

Закачка и всасывание работают в один момент сразу в двух местах. Когда частота оборотов ротора увеличивается, то масло из полости за диском не проходит через калибровочное отверстие. Так растет давление, открывает перепускной клапан. Немного жидкости через коллектор попадает опять во всасывающую полость. Так производительность механизма уменьшается.

О самых характерных поломках, которые присущи ГУРу

Нужно сказать, что неисправности ГУР “Камаза” случаются нечасто. При качественной эксплуатации и своевременном ТО этого узла можно забыть даже о частых регулировках. Однако, пусть и нечасто, можно прочитать о проблемах с усилителем.

Если бы не русская зима, тогда ГУР бы работал все время эксплуатации грузовика. Однако зимние морозы, ужасные дороги часто ведут к слишком раннему износу механизмов ГУРа. Обычно все поломки можно разделить на проблемы с механической частью и гидравлические неисправности.

Читайте также:  Клапан рециркуляции отработанных газов

И механические, и гидравлические проблемы могут появиться в любой части узла. Как и любая гидравлическая система, усилитель не терпит холода. Особенно он не любит слишком резких изменений. Тот же насос нагнетает довольно сильное давление. Следовательно, если вдруг повысится вязкость рабочего масла, то может выдавить сальники.

К тому же не всегда удается соблюдать хотя бы самые простые правила безопасного использования. Часто водители оставляют машины с вывернутыми колесами в большие морозы. После того как будет запущен мотор, давление будет расти лишь с одной стороны. В итоге выдавит сальник. Также мало кто по регламенту заменяет гидравлическую жидкость. А она со временем может загустеть. Это приводит к излишнему давлению.

Но это зима, а что летом? А здесь проблемы появляются преимущественно из-за пыли или грязи. Достаточно лишь совсем небольшой разгерметизации системы, и вскоре потребуется ремонт ГУР “Камаза”. Так, при разгерметизации изнашиваются штоки и втулки. Первые сразу ржавеют и увеличивают износ вторых. Через пару сотен километров зазоры между штоком и втулкой станут больше допустимых. Так, рулевая рейка будет стучать.

Соблюдайте чистоту и уровень рабочей жидкости

Чтобы не было проблем с усилителем руля, нужно соблюдать чистоту. Грязная гидравлическая жидкость способна значительно ускорить износ насоса и уплотнителей в механике рулевой рейки грузового автомобиля.

Необходимо стараться смотреть за уровнем масла в бачке. Если уровень ниже, насос будет работать в режиме преждевременного износа.

Признаки типовых неисправностей элемента

Если при движении нужно постоянно выравнивать автомобиль при помощи руля, то необходимо проверить наличие свободного хода рулевого колеса. Если он выше, чем нужно, следует отрегулировать ход. Также нужно убедиться и проверить, не износились ли части винтовой пары.

В случае попадания воздуха в гидравлику в бачке можно увидеть вспененную и мутную жидкость. В этом случае нужно промыть и прокачать системы. Также подлежит замене фильтр. Кроме этого, одна из типичных неисправностей – прокладка коллектора, которая может износиться.

Ремонт и регулировки

Ремонтные работы сводятся к замене изношенных деталей или узлов. Все запчасти для усилителя производятся и есть в схемах сборочных единиц. Восстановлению детали не подлежат.

Для регулировок необходимо иметь специальный инструмент – динамометр, а для проверки давления понадобится манометр.

Итак, мы выяснили, какое имеет ГУР “Камаз” устройство, неисправности, конструкцию и принцип работы.

Источник: fb.ru

ГУР КамАЗ — Гидроусилитель руля, устройство, ремонт, характеристики

ГУР КамАЗ – неотъемлемый компонент грузовика, но для корректной его работы требуется периодическое техническое обслуживание с заменой деталей при необходимости. Давайте рассмотрим, для чего нужен гидроусилитель руля на КамАЗ, какое у него устройство, характеристики и основные неисправности, а также тонкости ремонта и регулировки механизма.

Предназначение

Основная функция механизма – снижение усилия, необходимого для поворота руля во время движения грузовика. То есть, узел обеспечивает комфортное управление и выполнение поворотов. При неисправной системе даже на небольшой скорости приходится прикладывать значительные усилия, а на большой скорости, особенно, при выполнении маневров, управление и вовсе может быть невозможным (вплоть до заклинивания руля).

Задачи, которые решает ГУР

Основная задача любого гидроусилителя руля – упрощение поворота руля. Без него даже при незначительных поворотах рулевого колеса требовались бы существенные физические усилия.

Другая задача гидроусилителя рулевого управления КамАЗ – гарантия нормальной управляемости транспортного средства. Другими словами, это элемент, необходимый для обеспечения достаточного уровня безопасности при эксплуатации машины.

Устройство

Гидроусилитель руля КамАЗ включает следующие компоненты:

  1. Распределительный механизм. Применяется для направления потоков рабочих сред, в том числе, масла гидросистемы, в узлы и отсеки системы ГУР.
  2. Гидравлический цилиндр. Используется в качестве преобразователя гидравлического давления в механические импульсы, необходимые для движения поршней и штоков.
  3. Гидравлическая жидкость. Это рабочая среда, передающая усилие от насосной установки гидроцилиндру. Жидкость выполняет смазывание соприкасающихся элементов и узлов.
  4. Насос гидроусилителя руля КамАЗ. Поддерживает требуемое для корректной работы системы давление. Также насос ГУР КамАЗ осуществляет циркуляцию рабочей жидкости.
  5. Элементы соединения узлов или магистрали. Необходимы для объединения в единый механизм всех частей системы.
  6. Фильтрующий механизм.
  7. Устройство управления или электронный модуль. Используется для направления и регулировки работы.

Устройство ГУР КамАЗ у разных моделей Камского автозавода может незначительно отличаться.

Характеристика ГУР

  • Рулевой механизм – имеет гидроусилитель, установленный в том же картере, что и рулевой механизм. Устройство предусматривает наличие винта с гайкой на вращающихся валах и поршня, который соприкасается с зубчатой частью вала сошки.
  • Передаточное число – 20
  • Клапан управления – золотниковый, выполнен с предохранительным и перепускным клапанами.
  • Насос – роторный механизм с лопастями и шестеренчатым приводом, передаточное число 1,25.
  • Привод руля и гидравлического усилителя – карданный вал, соединенный скользящим шлицем, угловая передача оснащена шестеренками конической формы.
  • Радиатор – алюминиевая конструкция с оребрением, установленная перед радиатором охлаждающей системы.
  • Привод руля – имеет две тяги (поперечного и продольного типов) с шавровыми шарнирами без возможности регулировки.

Общую схему ГУР КамАЗ Вы можете посмотреть на картинке в начале раздела.

Ремонт гидроусилителя руля

Ремонт ГУР КамАЗ должен выполняться специалистами, имеющими нужные навыки. Лучше всего заказывать услугу в специализированных автосервисах, где занимаются обслуживанием автомобилей КамАЗ или грузовой техники.

Распространенные неисправности

Вообще, ремонт гидравлического усилителя руля на КамАЗах требуется на очень часто, так как это довольно надежная система. Особенно, если соблюдаются правила использования узла и выполняется плановое его обслуживание.

Обычно перебои в работе ГУР возникают при отрицательных температурах воздуха, зимой, при перепадах температур. Все поломки гидроусилителя руля КамАЗ можно поделить на две категории: механические и гидравлические (оба типа неисправностей могут образовываться в любой части узла).

Основная проблема связана с насосом на ГУР КамАЗ: повышается вязкость смазочных веществ, что способствует выдавливанию сальников и утечке масла. Такая неисправность особенно часто появляется на машинах, которые эксплуатируются неправильно, например, оставляются на автостоянке с выкрученными колесами. При пуске мотора давление возрастает только на одной из сторон, и сальник выдавливается.

Читайте также:  Сколько раз могут оштрафовать за отсутствие осаго

При плюсовых температурах перебои в работе механизма возникают из-за грязи и пыли, которые задуваются в систему. Это приводит к разгерметизации отдельных элементов, отчего увеличивается износ втулок и штоков. На последних довольно быстро образуется ржавчина, что способствует и быстрому стиранию втулок. При использовании грузовика через 200-300 км пробега между этими деталями появляется люфт, от этого возникает стук рулевой рейки. Также нередко требуется регулировка зубчатого зацепления.

Важно: восстановление и ремонт ГУР КамАЗ должны осуществляться только профессионалами, с использованием специализированного оборудования.

Как удалить воздушную пробку из системы

При выполнении заправки смазочными веществами или после ремонта требуется убрать воздух из системы (прокачать ГУР на КамАЗе).

Последовательность действий такая:

    Вывешивание переднего моста таким образом, чтобы колеса не соприкасались с землей. Выполняется подъем грузовика домкратом и подкладывание козелков под балку с обеих сторон.

Прокачку ГУР КамАЗ нельзя начинать, если колеса расположены на земле. В качестве альтернативы можно отсоединить продольную тягу от гидравлического усилителя.

Лучше, если данную работу будут выполнять специалисты, которые знают, как прокачать гидроусилитель руля на КамАЗе правильно, чтобы в системе точно не осталось воздуха.

Замена деталей при ремонте гидроусилителя руля

Начиная ремонт гидроусилителя, корпуса насоса ГУР и прочих элементов системы, нужно понимать, что детали, исчерпавшие свой ресурс, нельзя восстановить, их можно только заменить на новые. Изготовление запчастей с высокой точностью и гладкостью поверхностей возможно только на производствах, которые специализируются на создании таких деталей. Именно поэтому покупать комплектующие для КамАЗа необходимо у надежных компаний, которые выполняют поставку от официальных производителей.

Регулировка рулевого механизма

Проверять и регулировать рулевой механизм можно только в положении, когда мотор отключен, а продольная рулевая тяга отсоединена.

Перед началом работ нужно проверить балансировку колес, уровень давления, присутствие масла в рулевом управлении и на ступицах, настройки ступичных подшипников и тяг, функционирование амортизаторов, качество установки передних колес, уровень масла в насосе.

Для проверки усилия рулевой колонки используется динамометр, закрепленный на ободе колеса. Усилие проверяется при разных положениях рулевого колеса: при повороте на 2 и более оборота от начального положения, при повороте на три четверти оборота, при прохождении колесом начального положения.

Усилия, которые не соответствуют в нужных положениях заданным значениям, необходимо отрегулировать. Для этого может потребоваться демонтаж узла, его частичная или полная разборка:

  1. Сначала выполняется настройка при третьем положении, регулировка выполняется посредством винта вала сошки;
  2. Затем отлаживается первое положение – нужно выполнить подтяжку или ослабление места крепления упорных подшипников (требуется частичная разборка механизма);
  3. Регулировка во втором положении осуществляется при полной разборке гидравлического усилителя.

Источник: topkamaz.ru

Устройство и принцип действия ГУРа КамАЗ-5320 (гидроусилитель руля)

На автомобиле КамАЗ – 5320 используется механического типа рулевое управление с гидравлическим усилителем руля (ГУР). Гидроусилитель руля 53212-3400020 предназначен для снижения усилий, необходимых для приложения к вращению рулевого колеса при поворотах передних колес, для смягчения ударов, которые возникают при передвижении по неровной дороге, а также для повышения безопасности движения благодаря возможности контроля направления при возникновении разрыва шины переднего колеса автомобиля. Рулевой механизм оснащен угловым редуктором шестеренчатого типа, рулевая передача включает рабочие пары типа винт-гайка с шариками циркулирующего действия и зубчатый сектор-рейка.

Работа гидроусилителя (ГУРа) КамАЗ происходит при постоянной циркуляции жидкости, чем обеспечивается снижение нагрузки насоса. Давление жидкости системы составляет 7500-8000 кПа (max). Цилиндр усилителя смонтирован в картере рулевого механизма. Клапан управления – золотникового типа, снабженный реактивными плунжерами и центрующими пружинами, создающими ощущение силы сопротивления при повороте колес.

Внимание! При выключенном гидроусилителе 53212-3400020, рулевым механизмом все равно обеспечивается поворот колес, но при этом на узлы и детали осуществляется воздействие полных нагрузок. Во избежание преждевременного износа и возможных поломок частей механизмов при долговременной эксплуатации автомобиля (включая и его буксировку) с неработающим гидроусилителем время движения автомобиля по возможности необходимо свести к минимуму.

Рис. 1 — Схема гидроусилителя рулевого управления автомобиля КамАЗ-5320

1 – колесо рулевое; 2 – рулевая колонка; 3 – карданный вал; 4 – пружина центрирующая; 5 – реактивный плунжер; 6 – упорный подшипник; 7 – золотник; 8 – клапан управления гидроусилителем; 9 – предохранительный клапан рулевого механизма; 10 – тяга продольная; 11 – картер рулевого механизма; 12 – винт; 13 – гайка шариковая; 14 – магнитная пробка; 15 – тяга продольная; 16 – сошка; 17 – поршень-рейка; 18 – задняя полость гидроусилителя; 19 – вал сошки с зубчатым сектором; 20 – клапан перепускной; 21 – насос гидроусилителя руля; 22 – линия нагнетания; 23 – передняя полость гидроусилителя; 24 – редуктор угловой; 25 – линия слива; 26 – бачок насоса; 27 – фильтр заливочный; 28 – пружина предохранительного клапана фильтра гидросистемы; 29 – фильтр; 30 – пружина перепускного клапана; 31 – предохранительный клапан насоса; 32 – клапан перепускной; 33 – тяга поперечная; 34 – колесо автомобиля переднее; 35 – радиатор; А и Б – дросселирующие отверстия; I – движение прямо или нейтральное положение; II – поворот налево; III – поворот направо.

Внимание перед эксплуатацией ГУРа КамАЗ требуется:

Заливной фильтр и элемент фильтрации промываются, а при значительном засорении смолистыми отложениями дополнительно обрабатываются специальным растворителем. При проведении сезонного техобслуживания (осенью) масло в системе ГУРа КамАЗ-5320 (Классика) полностью подлежит замене.

1. Воздух оставшийся в системе ГУРа КамАЗ приводит к быстрой поломке насоса и повреждению частей рулевого механизма. О наличии воздуха в системе или его попадании, говорит вспенивание масла в бачке насоса, внешние потеки и засаленность системы, сильный шум работы насоса. Так же если после остановки двигателя, уровень масла в бачке поднимается 10 мм и более, в гидросистеме ГУРа остался или попадает воздух. Во избежании поломки насоса необходимо устранить наличие воздуха в системе или устранить наличие попадания воздуха в систему.

2. Герметизация системы ГУРа КамАЗ после замены рулевого механизма:
а) поднять передние колеса автомобиля, так что бы они оторвались от земли;
б) залить жидкость, прокрутить рулевым колесом от края до края 20 раз и опять долить жидкость;
в) запустить двигатель на 2 секунды и заглушить его, долить жидкость;
г) снова запустить двигатель на 3-4 секунды. И заглушить его, опять долить жидкость (при необходимости);
д) запустить двигатель, проконтролировать уровень масла в бачке, прокрутить рулем в одну затем в другую сторону;
е) опустить передние колеса автомобиля;
ж) прокрутить рулем в одну сторону и выпустить воздух из сапуна ГУРа (находящегося под валом сошки ГУРа), затем прокрутить рулем в обратную сторону до упора и снова выпустить воздух из сапуна ГУРа.
Герметизация системы гидроусилителя руля КамАЗ завершена, можно проводить ходовые испытания.

Читайте также:  Рекомендации минтранса по нормам расхода топлива 2020

Источник: melagrocom.com

Насос ГУР в сборе КАМАЗ

Насос ГУР в сборе КАМАЗ

6 264

15 шт

Размеры (Д х Ш х В):

0.3 x 0.12 x 0.27 м

Сертификаты не найдены

Раздел в стадии наполнения

  • цене
  • названию
  • артикулу 2
  • КамАЗ 2
    • Насос 2
  • КамАЗ 2
    • Механизмы управления 2
      • Управление рулевое 2

Код: 000011397

Производитель: БАГУ

28 шт

12 090

Код: 000057814

Производитель: Гидропривод

8 771

Не нашли, что искали?

Пожалуйста, расскажите о вашей проблеме

Спасибо! Ваши комментарии очень важны для нас и помогают улучшить наши результаты поиска для всех наших клиентов

Как только цена на товар снизится,
вы сразу об этом узнаете

Динамика изменения средней цены за полгода

Предназначен для работы в системе рулевого управления грузовых автомобилей и автобусов. Устанавливается на автомобили и автобусы марки КАМАЗ.

ПАО «КАМАЗ» / КамАЗ-43114

ПАО «КАМАЗ» / КамАЗ-43118 (2002)

ПАО «КАМАЗ» / КамАЗ-43118 (Евро 4) (2012)

ПАО «КАМАЗ» / КамАЗ-4326 (2001)

ПАО «КАМАЗ» / КамАЗ-43253 (Часть-2) (2011)

ПАО «КАМАЗ» / КамАЗ-43118 (Евро 4) (2012)

ПАО «КАМАЗ» / КамАЗ-4326 (2001)

ПАО «КАМАЗ» / КамАЗ-4326 (каталог 2003г)

ПАО «КАМАЗ» / КамАЗ-43261 (Евро-1, 2) (2007)

ПАО «КАМАЗ» / КамАЗ-4350 (4х4) (2004)

ПАО «КАМАЗ» / КамАЗ-43261 (Евро-1, 2) (2007)

ПАО «КАМАЗ» / КамАЗ-4350 (4х4) (2004)

ПАО «КАМАЗ» / КамАЗ-43501 (4х4) (2007)

ПАО «КАМАЗ» / КамАЗ-4350 (4х4) (2004)

ПАО «КАМАЗ» / КамАЗ-43501 (4х4) (2007)

ПАО «КАМАЗ» / КамАЗ-43502 (Евро 4) (2013)

ПАО «КАМАЗ» / КамАЗ-65115 (2001)

ПАО «КАМАЗ» / КамАЗ-53228, 65111 (2004)

ПАО «КАМАЗ» / КамАЗ-43502 (Евро 4) (2013)

ПАО «КАМАЗ» / КамАЗ-65115 (Евро-3) (2013)

ПАО «КАМАЗ» / КамАЗ-53229 (Евро 2) (2010)

ПАО «КАМАЗ» / КамАЗ-65115, 65116 (Евро-4) (2010)

ПАО «КАМАЗ» / 740.11-240 (Евро 1) (2002)

ПАО «КАМАЗ» / 740.30-260 (Евро 2) (2004)

ПАО «КАМАЗ» / КамАЗ-65116 (2006)

ПАО «КАМАЗ» / КамАЗ-65115, 65116 (Евро-4) (2010)

ПАО «КАМАЗ» / 740.30-260 (Евро 2) (2004)

ПАО «КАМАЗ» / 7403.10-260 (Евро 0) (2002)

ПАО «КАМАЗ» / 740.30-260 (Евро 2) (2004)

ПАО «КАМАЗ» / 7403.10-260 (Евро 0) (2002)

Об этом товаре отзывов пока нет. Будьте первым!

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер и основывается на последних доступных сведениях от производителя

Источник: sparox.ru

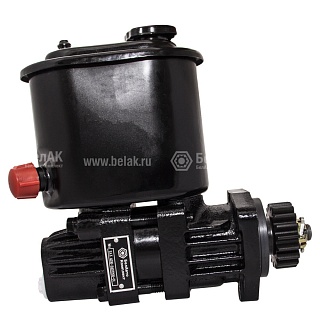

Насос ГУР “БелАК” (ан.4310-3407200-01)

Насос ГУР “БелАК” (ан.4310-3407200-01)

  • Номинальная объемная подача: 15 мл/об.
  • Максимальное давление: 12,5±0,5 Мпа.
  • Максимальная скорость вращения: 500-4800 об/мин.
  • Интенсивность подачи: 20 л/мин.
  • Направление вращения: Левое.
  • Применяемость: грузовые а/м

Артикул: БАК.00070

Аналог: 4310-3407200-01

Гарантия: 12 месяцев.

Подробное описание

Насос гидроусилителя рулевого управления БАК.00070 (ан.4310-3407200-01) производства “БелАвтоКомплект”, применим на грузовых автомобилях и предназначен для работы в системе рулевого управления. Изделие сертифицировано для применения на территории Российской Федерации.

Технические характеристики:

  • Номинальная объемная подача: 15 мл/об.
  • Максимальное давление: 12,5±0,5 Мпа.
  • Максимальная скорость вращения: 500-4800 об/мин.
  • Интенсивность подачи: 20 л/мин.
  • Направление вращения: Левое.
  • Применяемость: грузовые а/м

Аналог: 4310-3407200-01

Гарантия: 12 месяцев.

ОПИСАНИЕ ТОВАРА

Насос гидравлического усилителя руля (ГУР) создаёт давление в системе рулевого управления, благодаря чему облегчается процесс вождения автомобиля, повышается его маневренность, сглаживаются неровности дорожного покрытия.

Насос ГУР устанавливается в развале блока цилиндров и работает от коленвала двигателя. Механизм действия насоса ГУРа заключается в том, что рабочая жидкость (масло) под давлением поступает в полость гидроцилиндра и давит на рейку-поршень. При этом создаётся дополнительное усилие на отдельном секторе вала рулевой сошки, что способствует поворачиванию управляемых колёс в нужном направлении.

Конструкция и технические характеристики насоса ГУР

Насос ГУРа состоит из следующих основных частей:

  • корпус с крышкой;
  • вал;
  • бачок с трубкой, крышкой и пружиной;
  • коллектор;
  • распределительный диск;
  • пластина;
  • статор;
  • ротор;
  • фильтры, манжеты, упорные кольца, шариковые и игольчатые подшипники;
  • предохранительный клапан с седлом и пружиной;
  • комбинированный клапан;
  • уплотнительные кольца и прокладки;
  • гайки, шплинты, шайбы, шпонки, болты, штуцера.

Насос ГУР КАМАЗ с левым вращением обеспечивает скорость вращения 500-4800 об/мин, подавая рабочую жидкость через отверстие М24х1,5 со скоростью 20 л/мин с максимальным давлением 12 МПа. Избыток давления сбрасывается предохранительным клапаном обратно в бачок. Вес насоса составляет 7.2 кг.

Основные неисправности и способы устранения

Если гидроусилитель не выдаёт достаточного усилия, работает с перебоями или повышенным шумом, то возможны следующие причины и способы решения проблем:

  • низкий уровень масла в бачке – в этом случае следует восстановить уровень рабочей жидкости;
  • засорился фильтр – его нужно заменить;
  • в гидросистеме устройства накопился воздух – необходимо удалить воздух.

В случае, если вышеперечисленные способы устранения неисправностей не позволили решить проблему мы рекомендуем обратиться в специализированную сервисную мастерскую и произвести замену либо восстановительный ремонт неисправного агрегата.

Информация для оптовиков

Артикул (код для заказа): БАК.00070

Вы можете приобрести насос ГУР (БАК.00070) по оптовой цене при общей сумме заказа не менее 80 000 рублей. Доставка оптовых заказов до транспортной компании бесплатна.

Вы можете сделать оптовый заказ добавив необходимое количество данного товара в корзину и закончив процедуру оформления заказа. Предварительная заявка будет сформирована по розничным ценам. Наш менеджер свяжется с вами для подтверждения заказа в течении двух рабочих дней. После подтверждения заявки и согласования условий поставки вам будет выставлен счёт по оптовым ценам.

Параметры упаковки:

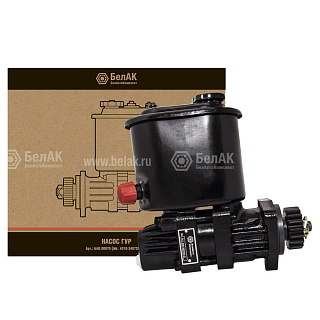

Насос ГУР БАК.00070 упаковывается в индивидуальную упаковку из гофрокартона. Упаковка оформлена в фирменном стиле и содержит исчерпывающую информацию об изготовителе.

Складская упаковка содержит 4 насоса ГУР БАК.00070.
