Не горит левый габарит шевроле нива

Chevrolet Niva › Бортжурнал › Габариты (левая сторона)

Относительно недавно перестала гореть левая сторона габаритов и всё с ними связанное (подкапотная лампа, лампа освещения багажника и подсветка номерного знака), предохранитель оказался целым (и прозванивал и менял на заведомо рабочий — ноль эмоций), лампы тоже живые.

Развлечение от копания с проводкой энтузизазьму не добавляло…

1й раунд
1й ранд я профейлил — 12В есть, а габариты не горят, как оказалось — я протупил и схему ближнего света смотрел )))

Покурил шнивофорум, наткнулся на описалово, что если машина в корму слева битая, то там может провод перетереться, который на подсветку номера идёт. Хотя предохранитель целый.

Сегодня появилось дикое желание разобраться со всем этим безобразием. Вооружился камасутрой, мультиметром, отвёрткой и куском провода я пошёл в бой 🙂

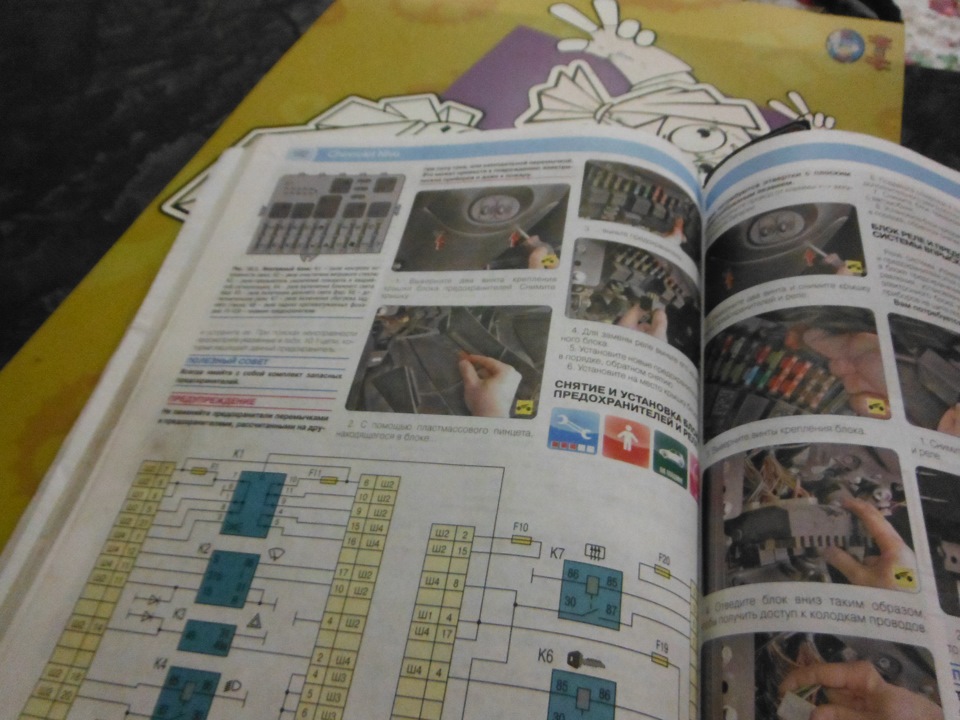

Чтение документации иногда изрядно доставляет:

Начнём с малого — предохранителя габаритов (F1, F11 по схеме), наш — F1 (опять ребята из 3го Рима забыли указать, что там ещё и габариты левого борта висят… бывает…)

По их книжке габариты по предохранителям разведены перед-зад, а не лево-право, как на самом деле.

Ок. Прозваниваю F1, F11 — живые, меняю местами, картина таже — правая сторона горит, левая — фиг.

С передним светом геморройнее, звоню задний свет. Ессно там 12В нет.

Скручиваю монтажный блок, выковыриваю кнопки включения габаритов и ближнего с колодкой, прозвон, определение что, куда и зачем.

Хех, ессно самая дальняя и туго вытаскиваемаея колодка оказывается той самой, которая нам нужна 🙂

Перепроверка, а то схемы из мурзилки показали уже свою информационную ценность (к сведению), всё вроде совпадает по цветам проводов.

Проверяю напругу — вкл. габариты, на правую сторону (коричневый) 12В есть, на левую (жёлтый) — тишина. Упс, с монтажного блока не приходит, замена — ок.1600рэ в том году стоил.
Сверяюсь со схемой — оп, реле контроля исправности ламп K1, выковыриваю, прозвон — 10-11 (правая сторона), есть, 7-8-1 (часть левой стороны) 7-8 есть, от от них до 1, нет звонка.

Хмм…, реле контроля исправности ламп влияет и на работу ламп? Вытаскиваю его — правая сторона тоже не горит, офигеть.

Дело в реле. Гугл по номеру вывел цену ок. 400рэ, на что семейный бюджет в лице жены наложил вето. Немного проволоки по перемыканию 7-8-1, установка на место — есть свет по левому борту (со всему прилагающимися)!

Фото реле с разбором и подписями к контактам www.drive2.ru/l/288230376152267892/

PS надо прикупить заглушки для реле K1 — и поставить их вместо этого недоразумения.

PPS только собрался собирать всё на место, пришло SMS от МЧС — завтра (14.09.15) обещают сильный туман с утра.

Источник: www.drive2.ru
