Преобразователь электроэнергии с 12в на 220в

Инверторный преобразователь напряжения с 12 на 220 вольт

Инвертор, или преобразователь, с 12 на 220 В — аппарат для трансформации постоянного тока в переменный с изменением величины напряжения. Чаще представляет собой генератор сигналов напряжения, по форме близких к синусоиде или разделенному импульсу. Прибор применяется как отдельное устройство, так в комплексе источников и систем бесперебойной подачи потребителям электроэнергии.

Способы применения

Особенно широко преобразователи тока с 12 на 220 В применяются в местах, где отсутствует снабжение электроэнергией. От любого автомобильного аккумулятора можно сделать 220 В для обеспечения подачи электричества в загородный дом.

Следует помнить, что инверторы напряжения из 12 В в 220 В преобразуют форму электрического тока, которая ограничивает его использование. То есть не все электрические приборы способны воспринимать напряжение, подающееся графически почти по прямоугольной форме. Конструктивно инверторы бывают:

Если рассматривать выходную мощность, то автомобильные АКБ максимально выдают 500 Вт, а стационарные — до 10 тыс. Вт. Если при выезде за город на отдых или дачный участок необходимо в вечернее время осветить помещение или место ночевки, то самый простой способ заключается в подсоединении к преобразователю светодиодного светильника.

Расход энергии автомобильного аккумулятора — очень невыгодный процесс, так как с увеличением нагрузки уменьшается коэффициент полезного действия батареи.

Стационарные преобразователи напряжения 12—220 вольт в основном применяются для трансформирования электрической энергии солнечных батарей и ветряных конструкций. Мобильные инверторные преобразователи подключаются к сети от 12 до 50 В и считаются неприхотливыми в выборе источника питания. Для обслуживания автомобилей это устройство представляет собой зарядное устройство с розеткой.

Технические характеристики

Все электропреобразователи на выходе выдают стандартную частоту 50 Гц и напряжение 220 В. Эти выходные данные соответствуют требованиям домашнего электричества и совместимы со всеми потребителями. К основным параметрам относятся:

  • номинальная мощность;
  • КПД;
  • активная или пассивная система охлаждения;
  • потребление электроэнергии на холостом ходу;
  • величина максимального тока потребления на входе;
  • напряжение питания;
  • устройства защиты от короткого замыкания и перегрева оборудования.

Старые конструкции инверторов представляют собой трансформаторы тока, а современные модели собраны на импульсных контроллерах, обеспечивающих высокий КПД приборов. Иногда это значение достигает 95%, а оставшиеся 5% рассеиваются самим аппаратом, за счет чего происходит его нагрев.

В зависимости от модели инвертора 12—220 вольт, потребители на выходе получают прямоугольную синусоиду напряжения или в более дорогих конструкциях она соответствует стандартному значению. Некоторые приборы, обладающие большой пусковой мощностью, невозможно запустить от преобразователя.

Для этого необходимо применять переходники, состоящие из конденсаторов, которые могут обеспечить достаточный пусковой ток. Иногда просто необходимо ограничить применение некоторого электрического оборудования.

Полезные свойства аппаратов

Часто инверторы из 12 В в 220 В обеспечивают предохранение или ослабление функционирования информационных систем от качества сетей переменного тока. Если внезапно произойдет отключение электроэнергии, то с помощью запасной батареи и выпрямителя восстановится резервное питание и можно прекратить работу компьютера без потери необходимых данных.

В сложных и ответственных конструкциях эти устройства функционируют в более длительном и контролируемом режиме. Работа эта осуществляется как отдельно, так и параллельно с основной электрической сетью. Кроме того, инвертор может работать в качестве промежуточного звена в комплексе преобразователей.

Отличительной чертой в этом случае считается наличие высокой частоты напряжения — до 100 кГц. Для эффективной работы дополнительно используются полупроводниковые ключи, магнитные материалы и специальные контроллеры. Чтобы быть удобным для применения, инвертор должен обладать высоким коэффициентом полезного действия, надежностью и иметь компактные габаритные характеристики.

Выходное напряжение обязательно должно соответствовать техническим характеристикам общей сети, особенно это касается Grid-tie инверторов, которые используются для преобразования энергии солнечных батарей, ветровых генераторов и других экологически чистых источников.

Однофазные преобразователи

Отличаются они характеристиками синусоидального выходного напряжения. Более серьезные модели способны выдавать синусоиду, близкую к стандартному напряжению основной сети. Другая группа инверторов выдает график в упрощенной форме, который больше напоминает трапецеидальную форму.

Строение синусоиды напряжения большую роль играет для многих бытовых приборов. Некоторые из них не работают от напряжения, поступающего по упрощенной синусоиде. Она важна для устройств, обладающих:

  • электродвигателями;
  • трансформаторами;
  • телекоммуникационными приборами.

Кроме того, некоторое медицинское оборудование, аудио и видеоаппаратура просто не будут работать при неправильном выходном напряжении. Обычно инверторы работают в трех режимах. При длительном функционировании используется номинальная мощность агрегата.

В краткосрочном режиме перегрузки возможен расход энергии, в 1,5 раза превышающий номинальную мощность. При пусковом режиме происходит моментальная отдача повышенной мощности, которая используется для запуска электрических двигателей и других нагрузок с повышенной емкостью.

Дополнительная защита

Современный инвертор должен обладать защитой от короткого замыкания. В нем устанавливается предохранитель от случайного воздействия на предмет посторонних вмешательств, особенно если это касается детей.

Защита от перегрузки должна срабатывать своевременно, чтобы не произошло перегревания проводки и последующего возгорания. Блок защиты осуществляет предохранение преобразователя от короткого замыкания и большого значения входного напряжения. Для этого существуют индикаторы, которые показывают состояние электрической сети.

Дополнительные датчики и установленные вольтметры помогут выявить соответствующую неисправность. Расположенные на радиаторе охлаждения указатели температуры системы позволят осуществить управление вентилятором, когда показания превысят допустимое значение.

Популярные модели

Очень много моделей инверторов выпускается в нашей стране. Применяться они могут как в промышленном производстве, так и в бытовых условиях. Популярными считаются:

  1. AIRLINE API-150−01 — допустимый порог мощности прибора составляет 150 Вт. Корпус изготовлен из прочного пластика, который способен выдерживать высокие температуры. Автомобильный инвертор подключается от прикуривателя, который находится в салоне. К этому аппарату можно подключить несколько электрических приборов, общая мощность которых составляет не более 150 Вт. Аппарат имеет защиту от короткого замыкания и скачков входящего напряжения.
  2. Jet A JA-P11 — если поблизости нет сети электрической энергии, то этот аппарат выручит в любой ситуации. Максимальная мощность устройства составляет около 300 Вт. Существует защита от низкого питающего напряжения, перегрева и перегрузок.
  3. Titan HW-150E1 150 Вт — осуществляет возможность пользоваться электроприборами до 150 Вт. Подключается от автомобильного прикуривателя и выходное напряжение составляет 220—240 В. Вес аппарата не превышает 0,5 кг, что делает его очень удобным в дальних поездках.

Можно отметить и другие неплохие инверторы: Kensington Ultra Portable Inverter 150—33362EU, Inverter 150W AVS, Robiton 150W.


Источник: rusenergetics.ru

Сверхпростой преобразователь 12-220 Вольт 50Гц 300Ватт

В последнее время очень часто наблюдаю, что все больше и больше людей увлекаются сборкой самодельных инверторов. Поскольку заинтересованы начинающие радиолюбители, я решил вспомнить о схеме, которую опубликовал на нашем сайте год назад. Сегодня я решил переделать схему увеличивая выходную мощность и детально пояснить процесс сборки.

Скажу сразу – это самый простой преобразователь 12-220 с учетом выходной мощности схемы. В качестве задающего генератора задействован старый и добрый мультивибратор. Разумеется, такое решение многим уступает современным высокоточным генераторам на микросхемах, но давайте не забудем, что я стремился максимально упростить схему так, чтобы в итоге получился инвертор, который будет доступен широкой публике. Мультивибратор – не есть плохо, он работает более надежно, чем некоторые микросхемы, не так критичен к входным напряжениям, работает при суровых погодных условиях (вспомним TL494, которую нужно подогревать, при минусовых температурах).

Читайте также:  Колечки под болты клапанной крышки лачетти

Трансформатор использован готовый, от UPS, габариты сердечника позволяют снять 300 ватт выходной мощности. Трансформатор имеет две первичные обмотки на 7 Вольт (каждое плечо) и сетевую обмотку на 220 Вольт. По идее, подойдут любые трансформаторы от бесперебойников.

Диаметр провода первичной обмотки где-то 2,5мм, как раз то, что нужно.

Основные характеристики схемы

Номинал входного напряжения – 3,5-18 Вольт
Выходное напряжение 220Вольт +/-10%
Частота на выходе – 57 Гц
Форма выходных импульсов – Прямоугольная
Максимальная мощность – 250-300 Ватт.

Недостатки

Долго думал какие у схемы недостатки, на счет КПД, оно на 5-10% ниже аналогичных промышленных устройств.
Схема не имеет никаких защит на входе и на выходе, при КЗ и перегрузке полевые ключи будут перегреваться до тех пор, пока не выйдут из строя.
Из за формы импульсов, трансформатор издает некий шум, но это вполне нормально для таких схем.

Достоинства

Простота, доступность, затраты, 50 Гц на выходе, компактные размеры платы, легкий ремонт, возможность работы в суровых погодных условиях, широкий допуск используемых компонентов – все эти достоинства делают схему универсальной и доступной для самостоятельного повторения.

Китайский инвертор на 250-300 ватт, можно купить где-то за 30-40$, на этот инвертор я потратил 5$ – купил только полевые транзисторы, все остальное найдется на чердаке думаю у каждого.

Элементная база

В обвязке минимальное количество компонентов. Транзисторы IRFZ44 можно с успехом заменить на IRFZ40/46/48 или на более мощные – IRF3205/IRL3705, они не критичны.

Транзисторы мультивибратора TIP41 (КТ819) можно заменить на КТ805, КТ815, КТ817 и т.п.

С успехом подключал к этому инвертору телевизор, пылесос и другие бытовые устройства, работает неплохо, если устройство имеет встроенный импульсный БП, то вы не заметите разницы в работе от сети и от преобразователя, в случае запитки дрели – запускается с неким звуком, но работает довольно хорошо.

Плата была нарисована вручную обыкновенным маникюром

В итоге инвертор понравился на столько, что решил поместить в корпус от компьютерного блока питания.
Реализована также функция REM, для включения схемы нужно всего лишь подключить провод REM на плюсовую шину, тогда поступит питание на генератор и схема начнет работать.


С такой схемы вполне реально снять и большую мощность (500-600 Ватт, может и больше), в дальнейшем попробую увеличить мощность, так, что следующая статья не за горами, до новых встреч.

Источник: cxem.net

Mercedes Vito 2,2 CDI 122 л/с › Бортжурнал › Автомобильный преобразователь напряжения (инвертор) 12в на 220в ONS 1000 ват.

Сегодня прикупил автомобильный инвертор .
ОЧЕНЬ полезная и нужная штука.
Кому интересно тут описание.

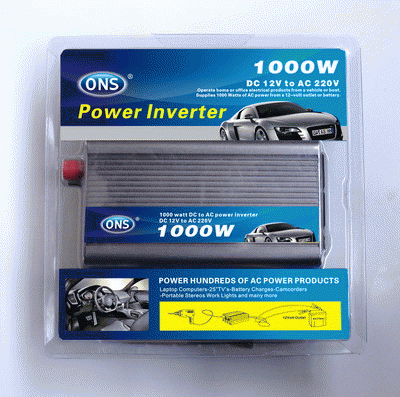

Преобразователь напряжения “ONS1000” (инвертор) предназначен для питания электроники и приборов требующих для своей работы переменного напряжения 220 Вольт 50 Герц, от бортовой сети автотранспорта с напряжением 12 Вольт
Портативный преобразователь постоянного напряжения в переменное (инвертор DC/AC), способный обеспечить питание нагрузки с потреблением мощности в зависимости от модели указанной на упаковке. Позволит владельцам автомобилей, находящимся в дорожных условиях, сделать возможным работу их бытовой аудио-видео техники, компьютера, ноутбука и прочей оргтехники.

В качестве источника входного напряжения для данного преобразователя используется бортовая сеть автомобиля (через гнездо “прикуривателя” или клеммы аккумулятора/генератора).

Встроенная схема защиты предохраняет устройство от преждевременного выхода из строя в случаях: низкого и высокого входных напряжений, неправильной полярности, короткого замыкания во входных цепях питания подключаемого устройства. При снижении уровня бортовой сети автомобиля до 10,5 V инвертор отключается во избежание полной разрядки аккумулятора

Порядок работы:
1. Подключите преобразователь (инвертор) в гнездо прикуривателя или напрямую к автомобильной батарее 12V (соблюдая полярность).
НЕ ПОДКЛЮЧАЙТЕ ИНВЕРТОР К БОРТОВОЙ СЕТИ АВТОМОБИЛЯ 24В ИНАЧЕ ПРИБОР ВЫЙДЕТ ИЗ СТРОЯ.
2. Включите инвертор клавишей включения (если это предусмотрено в данной модели)

3. Подключите электрооборудование, рассчитанное на переменное напряжение 220V к розетке преобразователя.
4. Включите электрооборудование. Выключение инвертора производите в обратном порядке.

ВНИМАНИЕ!:
1. Внутри инвертора высокое напряжение, ни при каких обстоятельствах не открывайте инвертор самостоятельно. Инвертор не предназначен для самостоятельного ремонта. При неисправности инвертора прекратите его использование и обратитесь в сервис центр.
2. Для предупреждения пожара или поражения электрическим током не следует оставлять инвертор под дождем, в местах с повышенной влажностью.
4. Вы можете использовать инвертор в то время, когда двигатель автомобиля работает либо выключен, но выключайте инвертор в момент пуска двигателя.
5. Не подключайте к инвертору оборудование мощностью больше чем указанная на упаковке
7. Устанавливайте штекер в гнездо прикуривателя до упора. При плохом контакте штекер может расплавиться.
8. При отсоединении кабеля инвертора тяните его за штекер, а не за шнур.
9. Когда напряжение автомобильной батареи уменьшается до 10.5V, инвертор издает звуковой сигнал, это означает, что напряжение бортовой сети упало ниже допустимого, в этом случае прекратите использовать инвертор, в противном случае инвертор самостоятельно отключит питание и сохранит автомобильную батарею от полного разряда, когда ее напряжение упадет до 10V. Чтобы защитить автомобильный аккумулятор от разряда, рекомендуется заводить двигатель автомобиля каждые 2-3 часа для подзарядки аккумулятора (в момент пуска двигателя инвертор должен быть выключен).
10. Гнездо прикуривателя вашего автомобиля должно иметь плюс в центре и минус по краям. Инвертор можно использовать только в автомобиле с отрицательной полярностью кузова, если Ваш автомобиль имеет положительную полярность, преобразователь использовать нельзя. Если Вы напрямую подключили инвертор к автомобильной батарее 12V и перепутали полярность, то сгорит предохранитель инвертора или сам прибор.
11. Во время работы инвертор будет нагреваться. Это нормально. Чтобы исключить перегрев преобразователя, необходимо обеспечить циркуляцию воздуха вокруг него для отвода тепла.
12. Не рекомендуется использовать удлинитель более 18 метров.
13. Перегоревший предохранитель следует заменить аналогичным (см. технические характеристики). Перегоревший предохранитель не является гарантийным случаем.

Выходное напряжение — Модифицированная синусоида
Номинальная выходная мощность Ватт — 1000
Кратковременная выходная мощность (30 минут) Ватт — 1000
Пиковая выходная мощность Ватт — 1000
Звуковой сигнал разрядки аккумулятора
Этот преобразовотель-импульсный. В отличие от аналоговых, он более компактный, т.к. меньше выделяет тепла и, следовательно, не требует большого корпуса для его отвода. Также отпадает необходимость в дополнительном принудительном охлаждении(прибор оснащён одним вентилятором).

На днях планирую съездить в Киев за автосканер X431 Master (LAUNCH) и можно начинать полноценную работу диагноста.

Источник: www.drive2.ru

Преобразователь с 12В на 220В своими руками: пошаговое описание как сделать инвертор правильно (схемы, 95 фото + видео)

В местах далёких от цивилизации и её благ нередко хочется иметь доступ к хоть какой ни будь розетке. Если ночью требуется осветить местность, то для этого хорошо подойдут светодиодные лампы, но вот розетку для их подключения посреди леса будет найти весьма не просто.

Читайте также:  Нижний рычаг передней подвески хонда срв рд1

Или например если внезапно отключили электричество на даче, поставить на огонь кипятиться электрочайник, увы не лучший вариант.

Выкрутиться из подобной ситуации помогут весьма распространённые в последнее время преобразователи.

Многие видели в машине у друзей или на фото, преобразователи с 12 на 220 вольт. Этот спасительный прибор помогает справиться с возникшими трудностями и улучшить качество отдыха на природе.

Краткое содержимое статьи:

Какие бывают преобразователи

В современно мире существует множество видов преобразователей тока, как небольших для минимальных потребностей, так и крупных способных обеспечить энергией несколько электроприборов.

Для самых простых нужд можно использовать преобразователи работающие от прикуривателя в автомобиле. Работу холодильника они конечно обеспечить не смогут, но вот радио или зарядку телефона, планшета, ноутбука вполне осилят.

Благодаря ШИМ контролерам преобразователи заметно шагнули вперёд. Вырос коэффициент полезного действия, а форма тока приблизилась к привычным для приборов форме чистого синуса. А максимальная мощность выросла до нескольких кило ватт.

Конечно всё это касается лишь дорогих и массивных преобразователей. Но и более простые, тоже не стояли на месте и улучшали свои характеристики.

Время работы будет ограниченно мощностью и ёмкостью аккумулятора. И если вы на долго отправляетесь в путешествие, то не следует слишком сильно нагружать аккумулятор и ограничивать себя в потреблении электроэнергии.

Для отдыха не природе лучше всего подойдёт компактный маломощный преобразователь. Его вполне хватит для бытовых нужд в походе.

Но не стоит забывать, что простые инверторы выдают не чистый синус тока, а практически прямоугольный, что ведёт за собой ограничения.

Не каждый бытовой прибор сможет работать с такой формой тока и может вовсе прийти в негодность. Поэтому следует внимательно подходить к выбору приборов для поездок на природу.

Существует три вида преобразователей напряжения с 12 на 220 В:

  • Автомобильный;
  • Компактный;
  • Стационарный тип.

Также нельзя забывать, что чем выше нагрузка на преобразователь, тем ниже его КПД. И если в этом нет необходимости, нагружать его следует минимально, чтобы не расходовать драгоценную энергию впустую.

Характеристики преобразователей

Прежде чем идти в магазин за преобразователем необходимо определиться с моделью. Для этого следует хорошо понимать под какие задачи он приобретается. И после этого изучив характеристики можно определиться с выбором.

В рекламе часто говорят об их чудесной максимальной мощности, но забывают рассказать, что работать в таком режиме преобразователь сможет лишь 5-10 минут, после чего перегреется и уйдёт в защитный режим остывать.

Давайте подробно разберёмся с возможными характеристиками и их влиянием.

Рабочая мощность

Пожалуй самый важный аспект при выборе. Стоит внимательно обдумать для чего вам преобразователь, какие приборы он будет питать.

Покупать прибор мощностью в 5 кВт для зарядки телефона будет просто не рационально. А преобразователь работающий от прикуривателя, попросту не справится с «тяжёлой» электротехникой.

Может показаться не столь значительным параметром, но в боевых условиях именно от него будет зависеть комфорт. Показатель КПД говорит о том, сколько энергии будет утеряно.

Если при зарядке смартфона этот показатель не окажет сильного влияния, то при подключении бытовых приборов потерять 1 кВт энергии из 5 будет очень не приятно.

Также КПД это прямой показатель возможных перегревов преобразователя, ведь именно в тепло будет переходить потерянная энергия.

Тип охлаждения

Тут есть два варианта активный и пассивный тип охлаждения. Если это маломощный преобразователь, то естественного отвода тепла вполне хватит. Но более серьёзные требуют хорошего охлаждения. Будет неприятно если через каждые 10 минут работы, преобразователь будет отключаться чтобы остыть.

Начинка

Тут всё просто чем дороже преобразователь, тем лучше его начинка. Различные уровни защиты, качество деталей. Всё это влияет на качество и долговечность прибора.

Источник: electrikexpert.ru

Как сделать инверторы (преобразователи) 12-220 В

Чтобы подключить к бортовой электросистеме автомобиля бытовые устройства требуется инвертор, который сможет повысить напряжение с 12 В до 220 В. На полках магазинов они имеются в достаточном количестве, но не радует их цена. Для тех, кто немного знаком с электротехникой есть возможность собрать преобразователь напряжения 12 220 вольт своими руками. Две простые схемы мы разберем.

Преобразователи и их типы

Есть три типа преобразователей 12-220 В. Первый — из 12 В получают 220 В. Такие инверторы популярный у автомобилистов: через них можно подключать стандартные устройства — телевизоры, пылесосы и т.д. Обратное преобразование — из 220 В в 12 — требуется нечасто, обычно в помещениях с тяжелыми условиями эксплуатации (повышенная влажность) для обеспечения электробезопасности. Например, в парилках, бассейнах или ванных. Чтобы не рисковать, стандартное напряжение в 220 В понижают до 12, используя соответствующее оборудование.

Преобразователи напряжения есть в достаточном количестве в магазинах

Третий вариант — это, скорее, стабилизатор на базе двух преобразователей. Сначала стандартные 220 В преобразуются в 12 В, затем обратно в 220 В. Такое двойное преобразование позволяет иметь на выходе идеальную синусоиду. Такие устройства необходимы для нормальной работы большинства бытовой техники с электронным управлением. Во всяком случае, при установке газового котла настоятельно советуют запитать его именно через такой преобразователь — его электроника очень чувствительная к качеству питания, а замена платы управления стоит примерно как половина котла.

Импульсный преобразователь 12-220В на 300 Вт

Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.

Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.

Преобразователь напряжения 12 220 В: схема преобразователя на основе ШИМ-контролллера

Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.

Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.

Читайте также:  Металлический стук на холостом ходу1 g бэмс

Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).

Для улучшения выходных характеристик добавляют выпрямитель

В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.

Инвертор на микросхеме

Этот преобразователь напряжения 12 220 В собирается на основе специализированной микросхемы КР1211ЕУ1. Это генератор импульсов, которые снимаются с выходов 6 и 4. Импульсы противофазные, между ними небольшой временной промежуток — для исключения одновременного открытия обоих ключей. Питается микросхема напряжением 9,5 В, который задается параметрическим стабилизатором на стабилитроне Д814В.

Также в схеме присутствуют два полевых транзистора повышенной мощности — IRL2505 (VT1 и VT2). Они имеют очень низкое сопротивление открытого выходного канала — около 0,008 Ом, что сравнимо с сопротивлением механического ключа. Допустимый постоянный ток — до 104 А, импульсный — до 360 А. Подобные характеристики реально позволяют получить 220 В при нагрузке до 400 Вт. Устанавливать транзисторы необходимо на радиаторы (при мощности до 200 Вт можно и без них).

Схема повышающего преобразователя напряжения 12-220 В

Частота импульсов зависит от параметров резистора R1 и конденсатора C1, на выходе установлен конденсатор C6 для подавления высокочастотных выбросов.

Трансформатор лучше брать готовый. В схеме он включается наоборот — низковольтная вторичная обмотка служит как первичная, а напряжение снимается с высоковольтной вторичной.

Возможные замены в элементной базе:

  • Указанный в схеме стабилитрон Д814В можно заменить любым, выдающим 8-10 V. Например, КС 182, КС 191, КС 210.
  • Если нет конденсаторов C4 и C5 типа К50-35 на 1000 мкФ, можно взять четыре 5000 мкФ или 4700 мкФ и включить их параллельно,
  • Вместо импортного конденсатора C3 220m можно поставить отечественный любого типа на 100-500 мкФ и напряжение не ниже 10 В.
  • Трансформатор — любой с мощностью от 10 W до 1000 W, но его мощность должна быть минимум в два раза выше планируемой нагрузки.

При монтаже цепей подключения трансформатора, транзисторов и подключения к источнику 12 В надо использовать провода большого сечения — ток тут может достигать высоких значений (при мощности в 400 Вт до 40 А).

Инвертор с чистым синусом а выходе

Схемы денных преобразователей сложны даже для опытных радиолюбителей, так что сделать их своими руками совсем непросто. Пример самой простой схемы ниже.

Схема инвертора 12 200 с чистым синусом на выходе

В данном случае проще собрать подобный преобразователь из готовых плат. Как — смотрите в видео.

В следующем ролике рассказано как собирать преобразователь на 220 вольт с чистым синусом. Только входное напряжение не 12 В, а 24 В.

А в этом видео как раз рассказано, как можно менять входное напряжение, но получать на выходе требуемые 220 В.
