УАЗ Patriot Grosstractor › Бортжурнал › Ништякии) Ставим рулевой демпфер РИФ. Видеоинструкция

Ладно, хватит о поломках, давайте лучше о хорошем)
Незадолго до обрыва цепи ГРМ установил рулевой демпфер РИФ (арт. SD09P). Изделие массивное, спортивно-жовтого цвета и внушает уважение. Упаковано в коробку из-под колесного амортизатора с приклеенной бумажкой “Рулевой демпфер УАЗ”. На мой вопрос, не одно ли это и тоже, продавец ответил, что наверное нет, потому что демпфер может работать в горизонтальном положении. Из лабаза уходил в раздумьях о том, что мешает так же работать колесному амортизатору.

В магазине, где происходило затаривание, кронштейнов РИФ не оказалось, предложили 4X4 Sport. Кронштейны добротные, гайки с пластиковой втулкой от откручивания. Пальцы, на которые одевается демпфер, с обратной стороны заточены под конус — перепутать, как правильно вставлять их в площадки, невозможно. За счет того же конуса пальцы сидят на своем месте очень плотно.

Конечно, отличия от варианта РИФ налицо. Главное из них — в креплении, которое стоит на верхней (короткой) рулевой тяге.

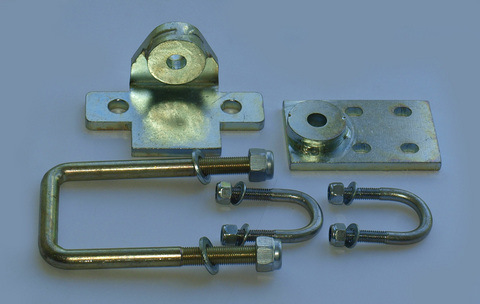

Изделие 4X4 Sport держится на двух стремянках. Ось рулевого демпфера всегда будет либо перед тягой, либо за ней — смотря в какую сторону повернуть крепление при установке.

В случае с кронштейном РИФ демпфер устанавливается непосредственно над тягой. Кроме этого, палец имеет наклон к левому колесу, что более правильно. Так ухо крепления демпфера оказывается соосно пальцу и не будет работать на излом.

По факту установки был изготовлен небольшой видеоролик. Процесс в целом несложный.

Демпфер установил за тягой — так он будет лучше защищен. 4X4 Sport предлагает ставить крепление на тягу так, чтобы стремянки смотрели вниз. Этот способ мне не понравился — мало ли чего зацепишь. Поэтому развернул стремянки вверх — до демпфера все равно далеко, не задевает. Заводскую защиту моторного отсека пришлось подрезать по месту — мешает струбцина на раме.

Не знаю, может демпфер 4X4 Sport не такой толстый, но у РИФовского цилиндр штока слегка касается площадки крепления на верхней рулевой тяге. Исправил, подложив широкую шайбу под ухо крепления демпфера.

Пробная поездка показала положительный результат. Да, руль стал более тугой, но зато на нем исчезло более 2/3 вибраций и ударов. Щебенка, гребенка теперь проходятся как асфальт. Машина устойчивее держит траекторию в повороте. На очереди — плановая замена родных вкладышей и шкворней на Ваксойл, борьба со скрипом рулевого вала.

Демпфер РИФ (арт. SD09P) — 3200 рублей, кронштейн 4X4 Sport — 1350 рублей.

Источник: www.drive2.ru

Демпфер на УАЗ Патриот: назначение, особенности, установка

Каждому владельцу внедорожника УАЗ Патриот известна проблема вибрации рулевого управления, которые отчетливо заметны, когда скорость автомобиля превышает 60 км/ч. Симптомы проблемы вибрации рулевого управления следующие:

  • Ухудшение управляемости автомобилем;
  • Передача ударов при наезде на ухабы рулевым колесом;
  • Курсовое рыскание колес.

Все эти факторы негативно сказываются на подвеске автомобиля и конструкции рулевого управления. Для решения этой проблемы имеется специальное приспособление, которое называют демпфером руля. Что это за устройство и для каких целей оно необходимо, рассмотрим подробнее.

Назначение

Демпфер представляет собой конструкцию, с виду напоминающую амортизатор. Так и есть, данное изделие не только имеет вид амортизатора, но и аналогичный принцип действия. Различают демпфера одно и двустороннего действия. Отличаются эти виды тем, что в одностороннем демпфере руля имеется пружинный механизм.

Демпфер руля на автомобиле УАЗ Патриот предназначается для поглощения ударов, которые передаются от колес к рулю. Удары, которые принимаются колесами, передаются на рулевое управление, вследствие чего водитель ощущает неприятные колебания пальцев рук. Эти неприятные ощущения для водителя и поглощает такое устройство, как демпфер.

Кроме того, помимо поглощения ударов, данное устройство способствует возвращению рулевого колеса в нулевое положение, то есть колеса возвращаются в исходное положение. Но данная функция не считается положительной, так как управлять автомобилем становится своеобразно.

Принцип работы устройства

Так как автомобиль УАЗ Патриот относится к семейству внедорожников, то уместно сообщить, что движение по пересеченной местности приводит к появлению вибрации на рулевых тягах. Порой вибрации настолько сильны, что водителю приходится «ловить руль по салону».

Избавиться от таких колебаний руля можно путем передвижения на внедорожнике только по асфальтным дорогам. Если же планируется эксплуатация внедорожника в суровых условиях бездорожья, то обойтись без демпфера практически невозможно.

Принцип работы изделия аналогичен амортизаторам, поэтому его наличие смягчает все удары и колебания. Чтобы устройство правильно работало, важно грамотно его подобрать для своего внедорожника. Установив демпфер, вы заботитесь не только о конструкции рулевого управления, но и о подвеске автомобиля совместно с шинами.

Читайте также:  Старлайн как выключить режим антиограбления

Установка на авто

Установка демпфера — это процесс несложный и его можно совершенно свободно осуществить своими руками. Важно перед началом установки знать некоторые особенности, в частности, выдержка соосности рулевой тяги и самого изделия.

Монтаж изделия осуществляется посредством сайлентблоков. Угол расхождения между рулевой тягой и конструкцией изделия должен быть сведен к нулю, чтобы достичь максимального результата. Малейшее нарушение соосности приводит к снижению маневренности автомобиля.

Поэтому если нет уверенности в том, что удастся достигнуть максимальной соосности, то монтаж изделия своими руками лучше не производить. Если все же вы решились установить демпфер руля на УАЗ Патриот, то не обойтись в таком случае без сварочного аппарата, которым потребуется приварить специальные места для установки изделия.

Прежде чем приступить к непосредственному процессу установки, следует выяснить, на какую тягу следует устанавливать изделие. Ведь на внедорожнике имеется две тяги: верхняя и нижняя. На какую тягу рекомендуется устанавливать изделие?

Установив демпфер на нижнюю тягу, можно достичь максимального эффекта. Но здесь имеется свой недостаток, если эффект будет максимальным, то все удары будут приходиться на демпфер, что приведет к нарушению соосности и выведению из строя конструкции устройства.

Если установить его на верхнюю тягу, то эффект будет минимальным, а устройство получать меньше нагрузки. При размещении изделия на верхней тяге наблюдается большая защищенность механизма при движении по агрессивным трассам.

Приступаем к установке изделия своими руками на УАЗ Патриот:

  1. Первоначально следует приварить уголок толщиной 3-4 мм и предварительно высверлить в нем отверстие для крепления демпфера.
  2. Аналогичный уголок следует приварить к тяге. Но перед этим, следует убедиться в том, что изделие не будет ограничивать угол поворота руля.
  3. Предварительно примеряем изделие для установки, и с помощью сварки, следует нагреть уголки и выгнуть их в нужное положение.
  4. Устанавливается изделие и затягивается крепежными гайками.

На фото ниже представлено изображение того, что должно получиться по завершении установочных работ на внедорожник УАЗ Патриот.

Если в наличии нет сварочного аппарата, то имеется другой вариант монтажа, который предусматривает закрепление специальных хомутов к рулевой тяге. Затем к этим хомутам крепится изделие, которое позволяет сглаживать вибрации.

На этом установка подходит к концу, но не забывайте, что самое важное не установить демпфер, а достичь его соосности с рулевой тягой.

На основании вышесказанного, следует подвести итог и заметить, что если вы решили укомплектовать свой внедорожник таковым изделием, то следует знать, что его начальная стоимость составляет около 70 долларов. Важно приобретать устройство, предназначенное для выдерживания нагрузок, которые испытывает внедорожник, поэтому будьте внимательны при выборе изделия и удачной установки.

Источник: prohodimets.ru

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда

правильная установка рулевого демпфера

правильная установка рулевого демпфера

Сообщение alanshere » Ср фев 15, 2012 02:15

установка касается только демпфирования нижней рулевой тяги – как особо напряженной..
демпфер договский – ухо-ухо 55 см..
вот фото как не правильно устанавливать демпфер..рама-тяга (что часто встречается)

а вот как нуно..мост-тяга

а теперь главное – так как указано у меня – возможно только с лифтом подвески и мощной пружиной..
для стока – демпфер должен быть не более 45 см (лучше 40 см) и закреплен за правую сторону левой клюшки (на уровне моста и тяги – а не выше как у меня)..
. ГЛАВНОЕ.
демпфер мост-тяга работает..
демпфер рама-тяга плохо работает..
не повторяйте мои ошибки..
удачки..

5.4.9. Не рекомендуется вставлять в форум графические объекты, превышающие 640 пикселей по ширине, так как это нарушает дизайн сайта. Такие объекты могут быть удалены Модераторами без предупреждения.

Как правильно вставлять фотографии в свои сообщения – можно посмотреть здесь:
http://www.uazpatriot.ru/forum/kak-vsta . 18063.html

Сообщение БиогенераторЪ » Сб фев 18, 2012 17:31

Сообщение Костяной » Ср фев 22, 2012 22:02

Сообщение alanshere » Вс апр 22, 2012 13:30

Сообщение alanshere » Вс апр 22, 2012 13:44

Сообщение alanshere » Вс апр 22, 2012 13:57

Сообщение yu_yu » Вс апр 22, 2012 19:23

Сообщение alanshere » Вс апр 22, 2012 23:38

Сообщение pooh77 » Сб апр 20, 2013 13:21

Сообщение Тарас » Чт авг 22, 2013 11:41

Сообщение Maestro_174 » Пн авг 26, 2013 08:23

Сообщение Тарас » Пн авг 26, 2013 09:01

Сообщение Александрович » Сб авг 31, 2013 17:59

Сообщение Тарас » Сб авг 31, 2013 18:21

Сообщение Александрович » Сб авг 31, 2013 19:36

Читайте также:  Нагар на свечах зажигания причины

Сообщение Тарас » Сб авг 31, 2013 19:53

Сообщение Dirty_Rain » Вт сен 03, 2013 11:08

Сообщение Тарас » Вт сен 03, 2013 11:42

Сообщение Dirty_Rain » Вт сен 03, 2013 11:49

Сообщение Тарас » Вт сен 03, 2013 11:53

Сообщение Dirty_Rain » Вт сен 03, 2013 12:20

Сообщение Тарас » Вт сен 03, 2013 12:28

Сообщение факел » Пн окт 14, 2013 09:57

Сообщение шериф » Пт ноя 08, 2013 12:48

Сообщение факел » Пт ноя 08, 2013 15:06

Сообщение Александрович » Пт ноя 08, 2013 19:21

Сообщение факел » Сб ноя 09, 2013 18:23

Сообщение Александрович » Сб ноя 09, 2013 18:40

Сообщение факел » Сб ноя 09, 2013 20:25

Сообщение Димоныч37 » Пн ноя 25, 2013 11:55

Сообщение факел » Пн ноя 25, 2013 14:16

Сообщение витал » Ср дек 04, 2013 11:03

Сообщение витал » Ср дек 04, 2013 11:06

Сообщение факел » Сб дек 07, 2013 11:55

Сообщение Давид2507 » Ср дек 11, 2013 19:18

Сообщение Юр_еЦ » Вс янв 12, 2014 21:57

Всем приветы!
делюсь опытом
сегодня внедрил тач-дог с пружиной
много вариантов просмотрел
что то нравилось что то нет что то было откровенно безграмотно
я сам подумал и сам сделал
вариант НЕ бюджетный
демпфер 4950 + комплект крепления (кронштейны на тягу и на раму) 3900 + рулевая тяга в сборе 1300
ну и часов 6 времени при наличии сварочного аппарата болгарки и прочего инструмента
все промерено и рассчитано для минимизации рабочих углов в вертикальной и горизонтальной плоскостях
ни где ни чего не задевает
использованы штатные рулевые наконечники для устранения упругих напряжений в резинометалических втулках от которых я отказался
появилась возможность дополнительных регулировок длинны конструкции
простой и удобный монтаж/демонтаж
первая поездка была сегодня – результатом доволен
должно работать долго – время покажет как ездить будет
аналогов такой установки я не встречал
по моему получилось не плохо – мне понравилось

как сюда фотки цеплять – не знаю и не умею
если кому интересно посмотреть наглядно
пишите на личный адрес:
yvbalakirev@infoline.su
вышлю фоты

Сообщение valday » Чт апр 10, 2014 23:03

Выкладываю фото вышеописанного от Юр_еЦ

[/img]

Источник: uazpatriot.ru

Что из себя представляет рулевой демпфер УАЗ Патриот

При вождении российского внедорожника нередко наблюдается вибрация руля, особенно выраженная при движении со скоростью более 60 км/ч. Решить проблему помогает монтаж рулевого демпфера на УАЗ Патриот, устраняющего неприятное дрожание. Существует несколько видов таких устройств, нужно правильно выбрать модель. Некоторые правила соблюдают и при монтаже.

Принцип работы рулевого демпфера УАЗ Патриот

Строение демпфера напоминает конструкцию амортизатора. Сходны и принципы действия устройств. Демпфер представляет собой цилиндр, в полости которого находятся масляный наполнитель и поршень. Последний снабжен отверстием для перетекания смазочного материала.

Движение поршня предотвращает перетекание масла между рабочими камерами прибора. Жидкость замедляет ход поршня, подавляя колебания. Существует 2 вида демпферов — одно- и двусторонние.

Принцип действия устройств следующий:

  1. Снабженное возвратной пружиной устройство нейтрализует удары, поступающие от колесных осей к рулю. Если колебания не подавляются, водитель чувствует их неприятное воздействие. Демпфер обеспечивает комфорт вождения. При езде по неровной дороге не приходится перехватывать руль, удерживая автомобиль на заданной линии.
  2. Гасит биения рулевой колонки. Колебания не устраняются полностью, однако становятся неощутимыми для водителя.
  3. Возвращает рулевое колесо в первоначальную позицию после прохождения поворота. Назвать такое действие полезным нельзя, ведь оно негативно отражается на управляемости внедорожника.

Правила установки

Установить демпфер для рулевой тяги несложно, все действия можно выполнить самостоятельно.

Однако, чтобы при монтаже не возникало ошибок, учитывают следующие нюансы:

  1. Для установки устройства используют сайлентблоки. Зазор между механизмом и тягой руля сводят к минимуму. Только так достигается лучший эффект. Минимальное отклонение от нормы негативно отражается на эксплуатационных характеристиках автомобиля. При отсутствии уверенности в собственных силах стоит обратиться в автосервис.
  2. Для самостоятельного монтажа потребуется сварочный аппарат. Места крепления устройства сваривают, ведь производитель не предусмотрел посадочного места.
  3. Конструкция рулевого блока включает 2 тяги — нижнюю и верхнюю. Перед началом работы определяют место расположения демпфера. Оптимальной считают установку приспособления на нижнюю тягу. Однако все нагрузки будут распределяться на оборудование, которое со временем придется заменять. При монтаже на верхнюю тягу эффективность работы механизма снижается, однако он не будет повреждаться даже при перемещении по неровным дорогам.
  4. Можно использовать менее распространенный вариант установки — между рулевой колонкой и мостом. Выбор определяется стилем вождения и типом дорожного полотна, по которому будет двигаться машина.
Читайте также:  Каково назначение главной передачи

Пошаговая инструкция монтажа своими руками

При монтаже соблюдают последовательность действий. В противном случае прибор будет работать некорректно.

Установку осуществляют следующим образом:

  1. Подготавливают металлический уголок толщиной 5 мм. На поверхности просверливают отверстия для фиксации амортизатора, предварительно делая разметку.
  2. Приваривают заготовку к тяге. Перед этим определяют, не мешает ли конструкция движению руля.
  3. Примеряют демпфер к месту установки. Сваркой прогревают уголки, выгибая их в нужную сторону для достижения соосности.
  4. Монтируют устройство, закручивают крепежные гайки. Оси должны совпадать.

Если сварочного аппарата нет, для установки используют регулируемые хомуты, которые фиксируются на рулевой тяге. Затем к ним прикрепляют сам демпфер. После завершения работ проверяют правильность монтажа.

Источник: myuazpatriot.ru

Установка рулевого демпфера УАЗ Patriot

Установка рулевого демпфера Rancho RS9000 на УАЗ Patriot

Хотелось почувствовать на руле работу подвески, связь с дорогой, но в последнее время (после установки 32 колес и лифта подвески) борьба/езда стала напрягать. Воблинг он же Шими эффект стал появляться часто, напрягает в следствии падает комфорт и удовольствие от поездки. Решил попробовать добавить демпфер, но остался без поддержки грамотного сварщика, ну ничего руки есть аппарат тоже, никогда не поздно учиться, так что сильно не смеемся это мое первое изделие.

Такой вот крепеж вышел, разрезал трубу аналогичного диаметра на половинки и приварил к ней отрезанные от уголка прямоугольники, просверлил. В последнюю очередь приварил обрезанный палец крепления заднего амортизатора.

Такой вариант крепления компромиссный к мосту и к нижней рулевой тяге в идеале, но главное, чтоб точка была неподвижной и максимально близкой к мосту в моем случае.

Прокатился вчера по серпантину и гребенке порядка 50 км, впечатления только положительные выросла комфортная скорость движения, вспомнил что можно рулить одной рукой и пить сок на 80ти, напряг нет, комфорт выше удовольствия от вождения соответственно больше. Пока одни +, на всякий случай поставил метки краской чтоб посмотреть, как крепление держит не ездит ли туда-сюда, пока все на месте, а там эксплуатация покажет.

Рулевой демпфер Tough Dog SS5000 УАЗ Patriot

Изначально при покупке автомобиля осозновал, что в ближайшее время штатную каму-221 придется выкинуть и купить нормальные колеса, остановился на 32″ при данном размере уже рекомендуется ставить рулевой демпфер. Собственно, купил Tough Dog SS5000 мост-тяга. Крепеж покупал отдельно, в комплект не входит.

Установка примитивная на фото все понятно

Результатом доволен, руль приобрел свойство возвращаться в нулевое положение, а также машина не вылетает с колеи при попадании в мелкие ямы.

Рулевой демпфер Rancho RS 5406 УАЗ Patriot

Уже давно езжу на 33″ колесах с шкворнями на роликовых подшипниках, и нужды в демпфере нет.
Поставил себе демпфер ради интереса и сравнения.

В городе есть явное преимущество при переезде трамвайных путей, руль не вырывает из рук, как ехала прямо, так и едет.
Скоро будет большое испытание на трассе Москва-Волгоград, посмотрим, как он себя проявит на трассе.

— увеличилось усилие на руле.
— руль перестал возвращаться в 0 ( с шкворнями на роликовых подшипниках руль сам возвращался).

Есть нюанс по установки на короткую рулевую тягу машин до 2007 года.

Пришлось изготавливать выносной кронштейн к раме.

Демпфер — Rancho RS 5406 — 1шт.
Палец амортизатора УАЗ 452 — 2 шт.

Кронштейн из того что валялось под рукой.

Рулевой демпфер от МВ124 в УАЗ Patriot

Внимание всем! Демпфер установлен неправильно! Немного помялся в процессе эксплуатации, но работает. Крепить к клюшкам нужно с выносом вперед на пару сантиметров!

Данный демпфер имеет приемлемую цену (800р), приличный запас хода и легко устанавливается.
Крепить решили между рулевой тягой и мостом (в месте крепления клюшек есть отверстие). На фото видно

Крепление демпфера мост — тяга рулевой трапеции

В качестве крепления использовали площадки и стремянки от стабилизатора поперечной устойчивости. Немного доработали болгаркой, сделали вырезы под тягу (можно было меньше, не учли размер головки болта крепления штока).

Площадки крепления стабилизатора поперечной устойчивости.

Самое сложное было нарезать резьбу на стремянках. Для этого моментально сделали держалку из фанеры. Отпилили лишнее от стремянок и нарезали резьбу.

Нарезаем новую резьбу. Держалка из фанеры рулит!

Двумя домкратами вывешиваем передние колеса. Центрируем крепление. Запас хода демпфера есть с каждой стороны.
Вся работа по установке на 2 машины заняла около часа времени. Дольше всего нарезалась резьба.

https://www.drive2.ru/l/1791526/, https://www.drive2.ru/l/1791962/, https://www.drive2.ru/l/5657334/, https://www.drive2.ru/l/288230376152549336/
