Предыстория.
В конце ноября 14, замял порог, от середины передней пассажирской двери до заднего крыла. По каско поехал к ОД Арго (Самара). Согласовывали со страховой неделю, был тогда застрахован в ингосстрахе. Ремонт то-ли 43 т.р, то ли 48, не помню точно. В общем, забрал 9-го декабря. И уже 10 стал слышать дребезжание в средней стойке, та где пассажирский ремень. Когда ездил в мае на То, менеджеру сказал про дребезжание. Когда вернулся, он мне на%$&жил мол посмотрели, ничего не нашли. Ох если бы не изучал психологию поверил бы. Но, забил, и понял, что все надо самому делать.
В общем так я проездил до сегодняшнего дня.

Заипал меня звук дребезжания, как будто пластик бьётся в исступлении. И решил. Нужно самому лезть.
Давно уже просмотрено на сайтах solarisfaq, и скачана книжка с картинками, жаль не в стиле анимэ)))
Сразу скажу, пассажирское сиденье не смог снять. Передние болты открутил, а задние как будто приварили. Как их открутить?
Покурил, не форум, а сигарету, и пришли к выводу что будем делать без снятия сиденья. Болты обратно прикрутил.
Планшет в руки, смотрю мануал по разбору.
Передняя пластиковая накладка где ноги, снимается просто, поддеваем пальцами, и тянем на себя .

О! Я вижу провода)Обожаю когда просто)
Вот задняя держится в на 2-х саморезах под сиденьем. Тянем вверх сиденье, друг держит, я откручиваю. Так же тянем на себя, и пластик в руках) в этом моменте можно вынуть уплотнитель.
Для чего их снимать? Они накрывают нижний пластик средней стойки.
О!) я вижу провода)
Идём дальше)
Сиденье переднего пассажира на макс. вперёд и спинка так же.
Смотрим на болт в нижней части средней стойки. Он держит ремень. Берём ключ или головку на 14 и выкручиваем его.

Далее, я делал, снизу взяв пластик, начал тянуть на себя, по краям идя вверх пальцами. Все зер гут) отошёл) держится на защелках и 4 клипсах. 3 белых, одна синяя О_о. ОД сломал и заменил?

Перед нами вид верхней облицовки. Сразу видно нижние клипсы/пистоны (кому как нравится называть). Они белые.

И тут вспоминаешь что в заглушке сверху надо открутить болт.

Смотришь, нет его там! Смотришь со стороны водителя, и что за на… Тоже нет. Российская сборка или ОД спер, не знаю.
Так же, снизу и по краям начинаю тянуть. Не выходит. Делаю ход конем, нижние пистоны видно, и потянув сначала вправо, в сторону багажника извлек из одной клипсы пластик, затем так же в сторону капота, вторую.
ОНИ ОСТАЛИСЬ В КУЗОВЕ.
Тянем проходя пальцами вверх. Уфф… Облицовка в руках.

В блоге есть тема про пластиковый инструмент.
Им впервые и воспользовался, для извлечения клипс. ОЧЕНЬ ПОМОГЛО!
Теперь ищу причину.
На первый взгляд думал на клипсы. Белые болтаются. Решено, проехаться.
В общем много мата, так же все слышится дребезжание.
Значит не клипсы.
Анализ, и снова много мата, есть внизу(найду фото, выложу ) железяка должна крепиться болтом! ЕГО НЕТ! ОНА И БЬЕТСЯ О СТОЙКУ!
Ипаный ОД!
Иду домой, нахожу банку с гвоздями и болтами.
Находим подходящий. И прикручиваем железяку.

Сборка обратно.
Ремень можно двигать вверх и вниз, ставить нужно в самом верхнем положении. Можно увидеть ходунок в стойке, и нужно что бы пластиковая часть ремня была над ним.
Остальное в обратном порядке.

Читайте также:  Как отключить ходовые огни на уаз патриот

Искренне извиняюсь. Фото не делал(

Всё это заняло не более полутора часов, учитывая что было первый раз, об этом нет нормальной инфы в инете.

Источник: www.drive2.com

Hyundai Solaris Manual

Hyundai Solaris Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, пыльника-буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.

Для снятия амортизационной стойки вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости Хёндай Солярис).
Отсоединяем жгут проводов датчика скорости вращения переднего колеса от амортизаторной стойки (см. Снятие датчиков скорости вращения колёс Хёндай Солярис).

Поддев плоской отвёрткой…

…снимаем защитный резиновый колпачок штока амортизатора.

Z-образным ключом «на 17» отворачиваем гайку крепления верхней опоры амортизаторной стойки…

…удерживая при необходимости шток амортизатора от проворачивания ключом «на 7»…

…и снимаем верхнюю резинометаллическую шайбу.

Головкой «на 17» отворачиваем две гайки крепления корпуса стойки к поворотному кулаку, удерживая от проворачивания болт ключом «на 17».

Вынимаем или выбиваем выколоткой из мягкого металла оба болта, разъединяем поворотный кулак и стойку…

…и снимаем стойку.

Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.
При сжимании пружины необходимо контролировать надежность захвата стяжками витков пружины, равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.

Удерживая шток ключом «на 7», отворачиваем гайку крепления верхней опоры стойки ключом «на 19».

Снимаем верхнюю опору стойки…

…и верхнюю опорную чашку пружины.

Снимаем пружину со стяжками.

Снимаем защитный чехол с корпуса амортизатора.

Разъединяем буфер хода сжатия и чехол.

При необходимости замены снимаем верхнюю…

…или нижнюю резиновую прокладку пружины.
Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.
Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить.
Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
Заменяем поврежденные и изношенные детали новыми и собираем и устанавливаем амортизаторную стойку в обратной последовательности.
Гайку крепления верхней опоры к кузову, а также болты и гайки крепления стойки к поворотному кулаку затягиваем предписанными моментами.

Источник: www.hyundai-solaris.dv13.ru

Как снять обшивку передней стойки хендай солярис

Вам потребуются: отвертки с плоским и крестообразным лезвием, торцовый ключ «на 10».

1. Для снятия верхней облицовки передней стойки кузова отсоедините уплотнитель левой передней двери от проема двери.

2. Подденьте облицовку и, преодолевая сопротивление фиксаторов ее крепления…

3. …снимите верхнюю облицовку передней стойки.

Поврежденные фиксаторы замените.

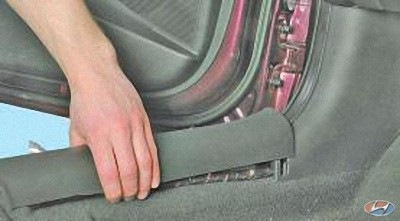

4. Для снятия передней облицовки порога потяните облицовку вверх…

5. …и, преодолевая сопротивление упругих держателей, снимите облицовку.

Так расположены держатели передней облицовки порога. Поврежденные держатели замените.

6. Для снятия нижней облицовки передней стойки снимите переднюю облицовку порога (см. выше).

7. Подденьте облицовку…

8. …и, преодолевая сопротивление упругих держателей, снимите нижнюю облицовку передней стойки.

Читайте также:  Подвесной подшипник газель замена

9. Подденьте облицовку и, преодолевая сопротивление упругих держателей, снимите заднюю облицовку порога.

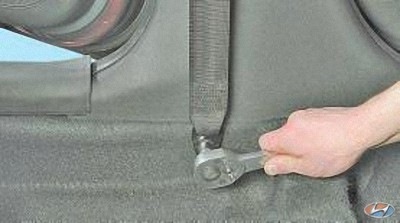

10. Для снятия верхней облицовки центральной стойки кузова выверните болт нижнего крепления переднего ремня безопасности…

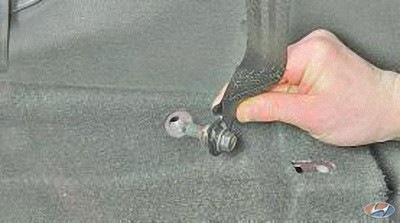

11. …и снимите болт.

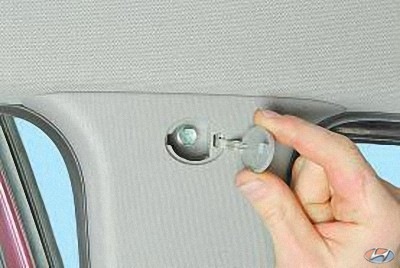

12. Подденьте декоративную заглушку болта верхнего крепления облицовки…

13. …и извлеките заглушку.

14. Выверните болт крепления облицовки центральной стойки кузова.

15. Отсоедините уплотнитель левой задней двери от проема двери.

16. Подденьте облицовку и, преодолевая сопротивление упругих держателей…

17. . снимите нижнюю облицовку центральной стойки.

18. Подденьте облицовку и, преодолевая сопротивление упругих держателей, отведите верхнюю облицовку центральной стойки в сторону.

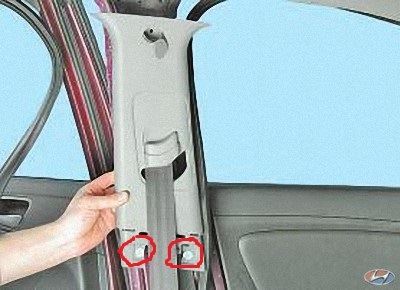

Так расположены держатели верхней облицовки центральной стойки. Поврежденные держатели замените.

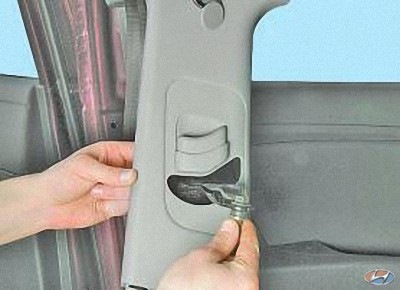

19. Проденьте через отверстие в облицовке язычок и нижнее крепление ремня безопасности.

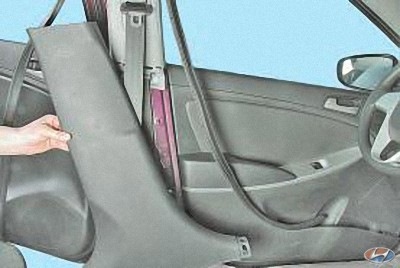

20. Снимите верхнюю облицовку центральной стойки.

21. Для снятия верхних облицовок задних стоек кузова снимите заднее сиденье, усилители и панель, отделяющую салон автомобиля от багажника (см. Снятие и установка заднего сиденья).

22. Подденьте облицовку и, преодолевая сопротивление пластмассовых держателей, снимите верхнюю облицовку задней стойки кузова.

23. Аналогичным образом снимите нижнюю облицовку задней стойки кузова.

Так расположены держатели нижней облицовки задней стойки кузова. Поврежденные держатели замените.

24. Для снятия задней облицовки порога снимите заднее сиденье (см. Снятие и установка заднего сиденья).

25. Выверните два винта верхнего крепления облицовки.

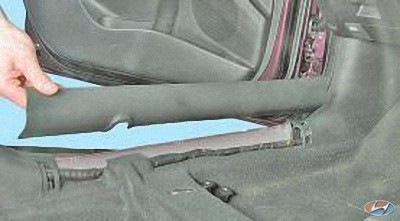

26. Потянув облицовку вверх и, преодолевая сопротивление упругих держателей…

27. …снимите облицовку порога.

28. Для снятия облицовки задней полки салона снимите облицовки задних стоек кузова (см. выше).

29. Выведите из прорезей в облицовке задней полки боковые ремни…

30. …и центральный ремень безопасности задних пассажиров.

31. С внутренней стороны задней полки нажмите на фиксатор и отсоедините колодку жгута проводов от разъема дополнительного стоппсигнала.

32. Потянув облицовку вверх и, преодолевая сопротивление упругих держателей, снимите облицовку задней полки салона.

Так расположены фиксаторы крепления облицовки задней полки салона.

33. Установите облицовки салона в порядке, обратном снятию.

Источник: zinref.ru

Снятие и установка облицовок салона Hyundai Solaris

Инструменты:

  • Гаечный ключ торцевой Г-образный 13 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Набор пластиковых монтажных лопаток

Детали и расходники:

1. Для снятия верхней облицовки передней стойки кузова отсоедините уплотнитель передней двери от проема двери.

2. Подденьте облицовку и, преодолевая сопротивление фиксаторов ее крепления снимите верхнюю облицовку передней стойки.

Примечание:

Поврежденные фиксаторы замените.

3. Для снятия передней облицовки порога потяните облицовку вверх и, преодолевая сопротивление упругих держателей, снимите облицовку.

Примечание:

Так расположены держатели передней облицовки порога. Поврежденные держатели замените.

4. Для снятия нижней облицовки передней стойки подденьте облицовку.

5. Преодолевая сопротивление упругих держателей, снимите нижнюю облицовку передней стойки.

6. Подденьте облицовку и, преодолевая сопротивление упругих держателей, снимите заднюю облицовку порога.

7. Для снятия верхней облицовки центральной стойки кузова выверните болт нижнего крепления переднего ремня безопасности и снимите болт.

8. Подденьте декоративную заглушку болта верхнего крепления облицовки.

9. Отверните заглушку.

10. Выверните болт крепления облицовки центральной стойки кузова.

11. Отсоедините уплотнитель задней двери от проема двери.

12. Подденьте боковую облицовку и, преодолевая сопротивление упругих держателей снимите нижнюю облицовку центральной стойки.

13. Подденьте облицовку и, преодолевая сопротивление упругих держателей, отведите верхнюю облицовку центральной стойки в сторону.

14. Проденьте через отверстие в облицовке язычок и нижнее крепление ремня безопасности и снимите верхнюю облицовку центральной стойки.

Примечание:

Так расположены держатели верхней облицовки центральной стойки. Поврежденные держатели замените.

15. Для снятия верхних облицовок задних стоек кузова снимите заднее сиденье, усилители и панель, отделяющую салон автомобиля от багажника, как описано здесь.

Читайте также:  Какой подшипник на генераторе ваз 2109

16. Подденьте облицовку и, преодолевая сопротивление пластмассовых держателей, снимите верхнюю облицовку задней стойки кузова.

17. Аналогичным образом снимите нижнюю облицовку задней стойки кузова.

Примечание:

Так расположены держатели нижней облицовки задней стойки кузова. Поврежденные держатели замените.

18. Выверните два винта верхнего крепления облицовки и потянув облицовку вверх и, преодолевая сопротивление упругих держателей снимите облицовку порога.

19. Для снятия облицовки задней полки салона, выведите из прорезей в облицовке задней полки ремни безопасности задних пассажиров и потянув облицовку вверх, преодолевая сопротивление упругих держателей, снимите облицовку задней полки салона.

Примечание:

Так расположены фиксаторы крепления облицовки задней полки салона.

20. Установите облицовки салона в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: carpedia.club

Hyundai Solaris Manual

Hyundai Solaris Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, пыльника-буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.

Для снятия амортизационной стойки вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости Хёндай Солярис).
Отсоединяем жгут проводов датчика скорости вращения переднего колеса от амортизаторной стойки (см. Снятие датчиков скорости вращения колёс Хёндай Солярис).

Поддев плоской отвёрткой…

…снимаем защитный резиновый колпачок штока амортизатора.

Z-образным ключом «на 17» отворачиваем гайку крепления верхней опоры амортизаторной стойки…

…удерживая при необходимости шток амортизатора от проворачивания ключом «на 7»…

…и снимаем верхнюю резинометаллическую шайбу.

Головкой «на 17» отворачиваем две гайки крепления корпуса стойки к поворотному кулаку, удерживая от проворачивания болт ключом «на 17».

Вынимаем или выбиваем выколоткой из мягкого металла оба болта, разъединяем поворотный кулак и стойку…

…и снимаем стойку.

Для разборки стойки, устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее трех витков пружины. Равномерно сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.
При сжимании пружины необходимо контролировать надежность захвата стяжками витков пружины, равномерность стягивания, т. к. при срыве стяжки пружина резко освободится, что может привести к травме.

Удерживая шток ключом «на 7», отворачиваем гайку крепления верхней опоры стойки ключом «на 19».

Снимаем верхнюю опору стойки…

…и верхнюю опорную чашку пружины.

Снимаем пружину со стяжками.

Снимаем защитный чехол с корпуса амортизатора.

Разъединяем буфер хода сжатия и чехол.

При необходимости замены снимаем верхнюю…

…или нижнюю резиновую прокладку пружины.
Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток.
Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить.
Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
Заменяем поврежденные и изношенные детали новыми и собираем и устанавливаем амортизаторную стойку в обратной последовательности.
Гайку крепления верхней опоры к кузову, а также болты и гайки крепления стойки к поворотному кулаку затягиваем предписанными моментами.
