Как пользоваться трехлапым съемником

МОЙ МОТОЦИКЛ

Сегодня поговорим о съемниках. Так как это очень немаловажный инструмент, который нужен в процессе ремонта мотоцикла. Зачем нам съемник — с его помощью мы можем снять те злы или детали в моторе байка где наш закон «молотка, зубила и какой то матери» не подходит или опасен для мотора. Ведь мотоцикл в наше время требует более нежного обращения чем раньше.

Основных причин, по которым без съемника не обойтись, по большому счету две: не за что ухватить и нет сил тащить. Как у Архимеда – нужен рычаг и точка опоры. Поскольку съемников в природе великое множество и всех типов в статье не перечесть, остановимся на основных.

Первым делом – во что упирать. Большинство съемников – фактически рычаги (хотя часто на них и не похожие) и, как всякий рычаг, имеют две точки опоры. Одна – это, как правило, снимаемая деталь. Если она идет на замену – как, например, разбитый подшипник – с ней можно не церемониться: пусть хоть рассыплется на кусочки, главное, чтобы это не осложнило разборку и не повредило нужные детали (и руки, само собой).

Этим съемником удобно спрессовывать подшипники с валов.

Вторая же точка опоры – более ответственная. Общее правило такое: точка опоры должна располагаться как можно ближе к снимаемой детали (чтобы не возникало перекоса), нагрузка на площадь опор съемника должна быть равномерной (поэтому, например, лапки съемника обязательно располагайте под равными углами к друг другу, чтобы ось не перекашивалась), наконец, сама опора должна обладать достаточной прочностью. А то рассыпется вдруг в самый нужный момент и пиши пропало.

Например, если опереть съемник о тонкостенную крышку картера, вероятность получить в ней дыру намного выше, чем установить или снять деталь. Предусмотренные для выпрессовки валов, шкивов и т.п. резьбовые отверстия в алюминиевых картерах иногда не выдерживают усилий, и резьба выкрашивается, а порой – и того хуже – лопается картер.

Оправка для съема и установки подшипников рулевой колонки BMW. Массивность и точность изготовления обеспечивают аккуратность ремонтных работ – даже «ударным» методом.

Чаще всего это происходит оттого, что некоторые «мастера» установочные винты съемника используют для выпрессовки детали, вместо того, чтобы завернуть их до упора и выпрессовать деталь винтом съемника. То есть работать как нужно, а не: «та херня сделаю и так»

Обратите внимание на наличие упорного подшипника под бронзовой гайкой – он избавляет детали от скручивающего момента..

А у кого-то просто нет нужного «тула», и он на ходу сооружает его из пластины с двумя отверстиями. Бывает и так, что резьба уже надорвана предыдущими попытками, и любые порывы использовать ее вновь кончаются поломкой. При отсутствии «точки опоры» может помочь инерционный съемник. Он представляет собой стержень с присоединительной частью (соответствующая детали резьба или иной захват) с ограничителем и кольцевым грузом, который скользит по стержню. Грузом бьют по ограничителю, и деталь (чаще всего так вынимают валы из картера) выходит за счет инерции массивного узла, в котором она запрессована.

Если же узел легкий, такой способ не пригоден. Вообще, ударная техника мало распространена при выпрессовке-запрессовке деталей. Во-первых, потому что удар гасится упругостью и инерцией деталей

Во-вторых, направить удар точно в нужном направлении (что важно при запрессовке) практически нереально. А любые отклонения приведут в лучшем случае к перекосу детали, а в худшем – как следствие перекоса – к замятию кромок, порче сопрягаемой поверхности. Сколько посадочных мест под подшипники разбито такой техникой!

Клиновидные съемники (шлицевые отвертки) незаменимы при таких операциях. Главное – не переусердствовать!

Какие съемниеки можно считать древнейшими? Клиновые конечно – как раз забивают в щель для разъединения деталей. Но в мотоцикле таких мест почти нет, да и детали нежны, чревато последствиями. Обычно же для рутинных работ в качестве клинового съемника достаточно мощных шлицевых отверток. Ими можно и крышку картера подцепить (только не вздумайте засовывать отвертку в разъем – помнете кромки! – туда можно вставлять лишь лезвие ножа, а для воздействия рычага на отливке бывают специальные «уши»), и рычаг (кика, сцепления) со шлицев снять. Но – без ударов.

В основе же большинства силовых съемников лежат винтовые механизмы, позволяющие при небольших перемещениях создавать большие усилия и контролировать процесс. Тут, повторюсь, главное – правильное расположение съемника, строго по оси вала (подшипника). Вот почему универсальные съемники с качающимися лапками менее удобны, чем специальные – в размер (или с набором центрирующих вкладышей).

Трехлапый съемник с фиксацией лап навинчивающейся обоймой. Как правило, точную центровку такая конструкция обеспечивает с трудом. Допустимые усилия – средние. Ее преимущество – компактность.

В наиболее продвинутых трехлапых съемниках лапки фиксируются, чтобы обеспечить их равный наклон. Универсальный съемник с двумя лапами, перемещающимися по направляющей, позволяет устанавливать лапы и несимметрично отверстию, сохранив соосность винта (что на практике, впрочем, требуется редко).

Но как понять хороший или плохой съемник? Во-первых, смотрите по качеству исполнения. Люфт в отверстиях, резьбах, возможность перекоса винта – хреновый аппарат, будет много проблем. Сталь тоже должна быть соответствующая, с термообработкой – чтобы не гнулась под нагрузкой (или хотя бы не царапалась гвоздем – приблизительный тест для неспециалиста).

Универсальный двух-трехлапый съемник с плавной регулировкой раскрытия лап. Лапы тут можно переставить и захватами наружу. Центровка хорошая, допустимые усилия – выше средних.

Лучшие же образцы имеют опорный подшипник (или закаленный шарик на конце винта), чтобы не передавать крутильное усилие на деталь (и не смещать собственные точки опоры). Есть и совсем специфические съемники – например, для крышек картеров двигателей, ведущих звездочек цепей и т.п. Лишь была бы возможность их приобрести.

Поверьте, зачастую проще купить или сделать подходящий тул (причем порой можно обойтись без токарного станка: точилом, напильником и сваркой – ведь микронной точности для опоры, как правило, и не требуется), чем ковырять отверткой или махать молотком, рискуя испортить и мотоцикл, и руки, и настроение. Да и инструмент пригодится всегда.

Съемники масляных фильтров для мотоциклов мало актуальны. Тем более у каждого из представленных здесь – свои минусы. Черный – удобный, но под один единственный размер, а цепной и трехлапый для фиксации требуют постоянного натяга, что трудно обеспечить, не придерживая их одной рукой, в то время как вторая работает ключом…

Десятка советов по работе со съемниками:

  1. Перед разборкой смочите детали легкопроникающей смазкой. Убедитесь, что деталь освобождена (например, сняты стопорные кольца – их часто не видно под слоем грязи), очистите поверхности.
  2. Установите и отцентрируйте съемник. При необходимости используйте втулки, вкладыши. Зафиксируйте лапки (опоры) съемника.
  3. Для вращения винта съемника удобнее всего использовать ключ-трещотку.
  4. Не используйте удлинитель. Съемники, как правило, рассчитаны так, что усилия ключа длиной 20–40 см вполне достаточно. Иначе можно сломать съемник. Если деталь не поддается, убедитесь, что вы ничего не забыли. Например, некоторые узлы для разборки – и особенно сборки – требуется нагреть или охладить.Так, «на горячую» вставляют коленвал с подшипниками в картер двигателя, а «на холодную» – направляющие втулки клапанов в головку цилиндров.
  5. При сборке обратите внимание на кромки сопрягаемых деталей. На них не должно быть заусенцев и вмятин. Если кромка острая, стоит снять минимальную фаску (0,5–1 мм).
  6. Измерьте сопрягаемые детали. Обычно натяг не превышает 0,5 % диаметра (т.е. 0,1 мм на 50 мм), исключение – тонкостенные и податливые детали (пыльники, сальники).
  7. Перед сборкой смажьте детали (и вращающуюся часть съемника) консистентной смазкой.
  8. Измерьте высоту деталей и отметьте их расположение после запрессовки. Это особенно важно, если деталь устанавливается не в упор, а, скажем, по центру проточки.
  9. При установке съемник нужно опирать только на ту часть детали, которая непосредственно испытывает сопротивление – например, на наружную обойму подшипника при его запрессовке в ступицу колеса и на внутреннюю – при установке на вал. Нельзя опираться на крышки, сепаратор, сальники и т.п.
  10. Если при запрессовке усилие резко возросло, а деталь еще не дошла до места, возможно, она перекосилась. В этом случае надо все разобрать, мелкой шкуркой зачистить вмятину на посадочном месте и заново запрессовать деталь. Если перекос только наметился, может помочь легкий удар молотком (через проставку, чтобы не расклепать металл) по выступающему краю.
Читайте также:  Тест драйв ваз 2114 супер авто

Источник: mmoto.tk

Communities › Сделай Сам › Blog › Трёх лапый съемник.

Всем рукастым привет!
Понадобилось недавно снять подшипники генератора, достал старый съёмник, сомнительного производства, покупал давно и постоянно приходилось его подваривать.
Тут снова лопнула одна лапка и моё терпение лопнуло.
Цена нового меня не обрадовалась, решил на работе сделатьсделать новый.
ретали решил вырезать болгарской, благо начальника в тот
день не было.Да и время свободное было.

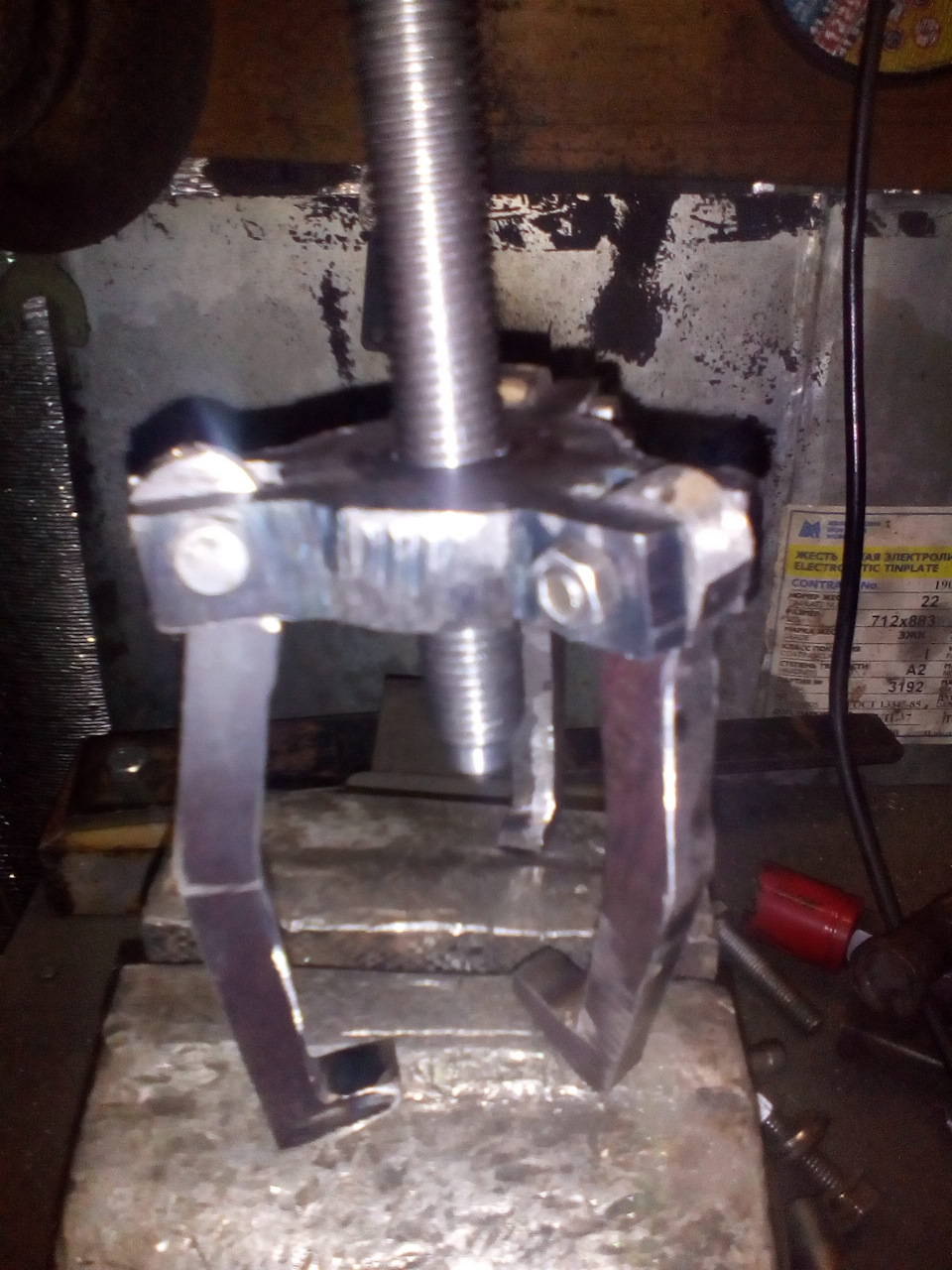

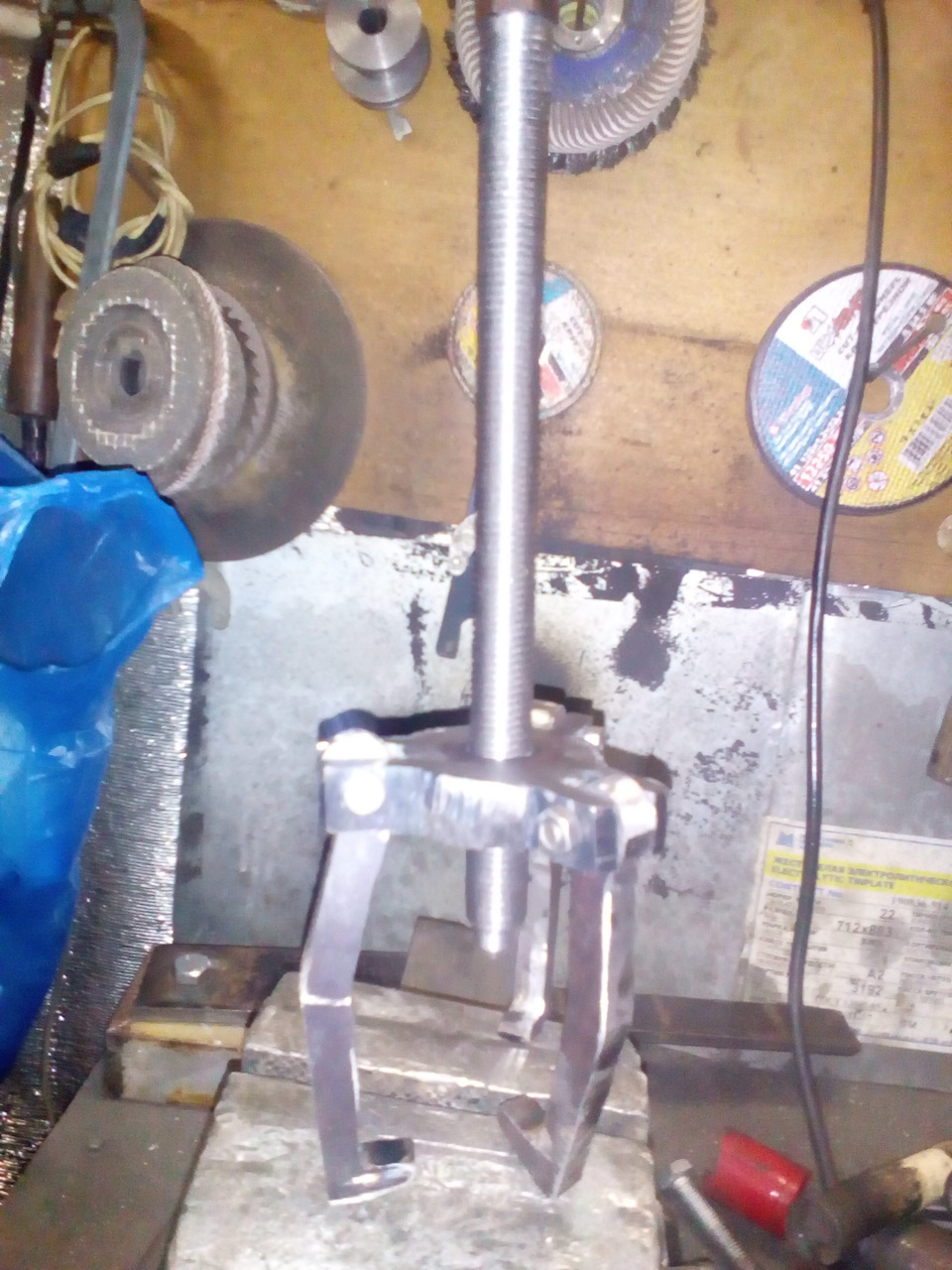

Выставляют на ваш суд.

Recommendations

Comments 49

Всё хорошо, молодец. Но не понятно простым обывателя, какая толщина металла, какой радиус загиба лапок! Я то сварщик, и знаю все тонкости изготовления. Но люди читая пост, должны представлять как и чего делать! Вещь нужная, но пишите по подробнее! А так молодец!

Толщина лапок 10-мм, основание 18-мм.Радиус изгиба лапок, делал на глаз, по интуиции.

Ну вот, полное понимание!

Покупал трехлапый съемник 2 года назад за 320 рублей. Гену чинил недавно им.

Свежая цена 745- р.

а лапки можно кованные добавить, вдруг что-то другое снимать придется

Ну если что то придётся другое снимать, будем решать походу.)

у меня лист есть 8-ка. с него пойдет сделать? или тонковато?

Меньше десятки думаю слабовато будет.На это то чуть лапки не разагнуло, крепко передний подшипник засел.

да еще и сталь у тебя получше… значит не катит.

Попробуй.
Может ваши шкивы или подшипники не так крепко будут сидеть.

я сделал для ступицы пресс.а такой для электромоторов нужен.

Съемник знатный, у меня недавно накрылся, пытался снять сошку с рулевого.

Хорошая работа, главное, чтоб начальник не увидел)))

Спасибо!Стараемся не палится.)

Бедные напарники! У нас один любитель балгарки тоже как начинает пилить, так после 15минут в него начинают лететь сначало легкие предметы, а затем и потяжелее есть желание запустить…

У нас для этого есть спец помещение с вытяжкой.

Везет! У нас общая мастерская…

У нас раньше тож так было.
За стенкой кабинет начальника, надоело ему видимо с шумом сидеть.Для резки нам и построили кабинет для этих шумных дел.

У нас начальство стартует с низкого старта еще когда только перчатки одеваем… Аж плитка из под ног летит… Я так чуть мезаника не зажег… Теперь ученые…

Везёт.А наш любит посмотреть как другие работают.

Гы. Поверни защиту и направь изкры под руку… Предварительно зажми деталь так что бы ее по другому не распилить… Я так сделал.

Я своего знаю.
Может обозвать плохо.Потом настроение на целый день испорчено.

Прям меня обрисовал… Могу и с директором поругаться если под руку попадет… Знакомый 20лет отработал с этим директором, говорит всякое видел. Но что бы директор чувствовал себя виноватым видел первый раз… А я 20 лет в таких серпентариях (женском коллективе) работал что ядерная война детский лепет по сравнению с их руганью… Научился всякому…

Мы стараемся с ним не спорить.
У нас только один сварщик с ним спорит.Знает что ему ни чего не будет, даже когда напьется.)

Прям меня обрисовал… Могу и с директором поругаться если под руку попадет… Знакомый 20лет отработал с этим директором, говорит всякое видел. Но что бы директор чувствовал себя виноватым видел первый раз… А я 20 лет в таких серпентариях (женском коллективе) работал что ядерная война детский лепет по сравнению с их руганью… Научился всякому…

Мы стараемся с ним не спорить.
У нас только один сварщик с ним спорит.Знает что ему ни чего не будет, даже когда напьется.)

Орел у вас сварщик! я бы пьяным не решился…

Пользуется своей незаменимостью.
Наш начальник его уважает, бережет.Потому как большинство расчётов может сделать вместо него и правильней.

Везёт.А наш любит посмотреть как другие работают.

Предложить ему подсмотреть за сварщиком. Без маски оценить наложение 10см(думаю хватит) сварочного шва.

Источник: www.drive2.com

Съемник 3-лапый шарнирный: демонтаж запрессованных деталей без труда

В практике авторемонта часто встает необходимость демонтажа подшипников, ступиц, втулок и других запрессованных деталей. Эта задача успешно решается специальными съемниками. Об одном из типов таких инструментов — шарнирном съемнике, его конструкции и применении подробно рассказано в данной статье.

Назначение съемника

В любом техническом устройстве, будь то автомобиль, станок или швейная машинка, есть несколько десятков подшипников, втулок, ступиц и других запрессованных деталей. Запрессовка, или соединение с натягом — самый простой и дешевый способ соединения подшипников и ступиц, который обеспечивает высокую надежность соединения, и при этом не требует применения дополнительных компонентов. Однако запрессовка доставляет некоторые проблемы при ремонте — установленные таким образом детали довольно трудно демонтировать, и при отсутствии специального инструмента выполнить эту работу бережно, без повреждения деталей, практически невозможно. Решают эту проблему специальные механические съемники, среди которых наиболее прост и универсален съемник шарнирного типа.

Шарнирный съемник — специальный механический инструмент, предназначенный для демонтажа запрессованных деталей. С помощью съемника осуществляется демонтаж подшипников и ступиц, установленных на осях, а также внутренних подшипников и других деталей, запрессованных в отверстиях. Съемник обеспечивает бережный демонтаж деталей, предотвращая их деформацию, а самое главное — многократно сокращает затраты времени и сил на выполнение ремонтных работ.

Шарнирный съемник за счет свой конструкции (о которой сказано ниже) имеет два ключевых преимущества:

  • Быстро подгоняется под диаметр демонтируемых деталей (фактически, никакой настройки выполнять не нужно, достаточно просто раздвинуть захваты);
  • Не нужно следить за центровкой инструмента — шарнирные лапы при натяжении самоцентрируются.

Благодаря этим качествам шарнирные съемники выигрывают у съемников других типов, и поэтому получили самое широкое распространение среди профессионалов и любителей.

Читайте также:  Учеба в досааф на права срок обучения

Чтобы верно выбрать съемник, необходимо разобраться в ассортименте и особенностях этого инструмента.

Съемник подшипников 3-х лапый 350мм шарнирный ТЕХНИК

Съемник подшипников 3-х лапый 300мм шарнирный ТЕХНИК

Съемник 3-х лапый 200мм 30-210мм шарнирный АВТОДЕЛО

Съемник подшипников 3-х лапый 100мм 20-110мм шарнирный (ТИП 2) АВТОДЕЛО

Съемник подшипников 3-х лапый 150мм 25-160мм шарнирный (ТИП 3) АВТОДЕЛО

Съемник подшипников 3-х лапый 100мм 20-110мм шарнирный (ТИП 3) АВТОДЕЛО

Съемник подшипников 3-х лапый 75мм 15-80мм шарнирный АВТОДЕЛО

Съемник подшипников 2-х лапый 150мм 25-160мм шарнирный (ТИП 3) АВТОДЕЛО

Типы и конструкция шарнирного съемника

Сегодня рынок предлагает не слишком большое разнообразие типов шарнирных съемников — этот инструмент крайне прост, поэтому придумать что-то кардинально новое здесь невозможно. Поэтому шарнирные съемники отличаются только типом привода и количеством захватов (или лап).

По типу привода съемники бывают:

  • Механические (винтовые);
  • Гидравлические.

Наиболее просты механические съемники, в них усилие создается винтом, который вворачивается вручную ключом или рукояткой. Гидравлические съемники более сложны, в них усилие создается встроенным гидравлическим цилиндром. В дальнейшем мы будем говорить о более доступных и простых механических съемниках.

По количеству захватов (лап) съемники бывают:

Двухлапые съемники более просты, однако при их использовании высок риск соскальзывания захватов при перекосах, также две лапы недостаточно хорошо распределяют усилие по демонтируемой детали, что может приводить к деформациям. Трехлапые съемники оснащаются тремя захватами, расположенными симметрично под углом 120°, такое положение обеспечивает лучшее распределение усилий и многократно снижает риск соскальзывания захватов. При этом конструкция трехлапых съемников ненамного сложнее двухлапых, да и цена их не слишком высока.

Конструктивно шарнирные съемники очень просты. Основу инструмента составляет крестовина (или траверса), в центральной части которой выполнено резьбовое отверстие. В данное отверстие вворачивается винт, который в верхней части может иметь либо шестигранную головку для вворачивания ключом, либо головку с поворотной рукояткой для вворачивания без использования дополнительного инструмента. В нижней части винт обычно заострен или имеет отдельный центральный наконечник — с его помощью осуществляется центровка инструмента и облегчается вворачивание винта под нагрузкой.

К плечам крестовины (траверсы) шарнирно крепятся лапы (захваты), в качестве шарнира выступают короткие планки, которые по две монтируются к каждой лапе. Одной стороной планки крепятся к траверсе, второй — к захватам, крепление обычно осуществляется с помощью болтов, поэтому при необходимости инструмент можно разобрать, выставить лапы на внутренний или внешний захват, или настроить на требуемую глубину захвата (если такая возможность предусмотрена).

Захваты, или лапы — штампованные детали, на концах которых выполнены крюки. Лапы бывают двух типов:

  • Односторонние — крюки выполнены только на одном конце;
  • Двухсторонние — крюки выполнены на обеих концах захвата, причем крюки направлены в разные стороны.

Двухсторонние лапы удобны тем, что при незначительном усложнении конструкции предлагают больше возможностей — с их помощью легче подогнать инструмент под размер подшипника или ступицы. А, кроме того, съемник с двухсторонними лапами имеет увеличенный ресурс.

В лапах может быть выполнено одно или два крепежных отверстия, расположенных на различном расстоянии от центра и от крюков. С помощью отверстий легко регулировать съемник по размеру демонтируемых деталей и по глубине захвата. Регулировки осуществляются перестановкой захватов в ближнее или дальнее отверстие.

Обычно все детали съемников изготавливаются из высокопрочных сортов стали, поэтому они без труда выдерживают значительные нагрузки и имеют длительный срок службы.

Использование съемника

Работа с шарнирным съемником довольно проста, главное — правильно отрегулировать инструмент для демонтажа той или иной детали. Например, для демонтажа подшипника или ступицы с оси необходимо установить лапы крюками внутрь, а для демонтажа внутреннего подшипника лапы должны быть установлены крюками наружу. Также нужно отрегулировать глубину захвата (например, для демонтажа подшипника из колодца может потребоваться увеличение длины лап).

Демонтаж запрессованной детали в общем случае осуществляется следующим образом:

  1. Зацепить лапы за деталь (подшипник или ступицу);
  2. Вкручивать винт до упора в ось, при небольшом натяге установить наконечник винта строго по центру оси;
  3. Вкручивать винт до тех пор, пока деталь не будет снята с оси.

Если выполняется демонтаж внутреннего подшипника, то следует позаботиться о надежном упоре винта съемника, для чего могут потребоваться дополнительные приспособления.

Во время работы со съемником, особенно с двухлапым, следует следить за положением захватов. Если крюки захватов соскальзывают, то необходимо ослабить натяжение, выровнять захваты и продолжить работу. Также нужно избегать возникновения деформаций инструмента, так как это может стать причиной поломки.

При правильном использовании инструмента все работы по демонтажу запрессованных деталей станут простыми и больше не будут отнимать время.

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Дважды в год все водители задаются одним вопросом — когда заменить сезонную резину? Весной все гадают, когда поставить летнюю резину, а осенью ищут момент, когда установить зимнюю, и очень часто водители допускают ошибку. О том, как выбрать оптимальное время для замены сезонной резины, и как не допустить ошибку в этом непростом деле — читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

В различных отраслях промышленности, в ремонтной практике и быту широкое применение находят ручные машины и станки со шлифовальными кругами. О шлифовальных кругах, их существующих типах, конструкции и характеристиках, а также об их маркировке, выборе и эксплуатации — читайте в представленной статье.

Читайте также:  Как сделать двигатель своими руками

Источник: www.avtoall.ru

Оцениваем съемники

Без применения специального инструмента, в частности съемников, грамотно, качественно, оперативно обслужить и отремонтировать современный автомобиль практически невозможно.

съемники

Времена, когда большинство слесарных операций проводилось, как говорится, «на коленке», давно миновали. Транспортные средства иностранного производства, а также конструктивно относительно простые отечественные машины, получив импортные узлы и агрегаты, ныне требуют квалифицированного подхода к их обслуживанию и ремонту с применением специального инструмента и приспособлений. Это продиктовано требованием к качеству и срокам проведения тех или иных операций, указанных в регламентах обслуживания и ремонта техники.

Поскольку данным видом слесарного оборудования механики пользуются не так часто, как обычным слесарным инструментом — гаечными ключами, торцевыми головками, воротками и удлинителями, то у владельца станции технического обслуживания или руководителя ремзоны крупного АТП возникает соблазн сэкономить и приобрести съемники подешевле. Благо, производители инструмента из Китая, Индии и Турции в буквальном смысле завалили рынок аналогами, а то и точными копиями приспособлений именитых фирм. Вот только не все сервисмены осознают, что в цену съемника входят не только материалы, но и технологии, с применением которых он изготовлен.

Иными словами, два абсолютно идентичных по внешнему виду инструмента будут иметь различные потребительские свойства. Про срок эксплуатации дешевого инструмента и вовсе не говорим. Он откровенно мал. Вторая крайность — неоправданно завышенная цена на изделия, выпускаемые под именитым брендом производителя коммерческого транспорта и/или узлов и агрегатов. Заниматься самостоятельной разработкой специального инструмента и оборудования производители коммерческого транспорта никогда не будут. Они передают задания на производство данных приспособлений фирмам, которые специализируются на этом. Кроме того, эти фирмы производят те же приспособления и для свободного рынка.

Для производства приспособлений на оба рынка эти фирмы не экономят на качестве материалов, из которых делают свою продукцию. Технологии также едины. Выходит, за идентичные по своим качествам инструменты и оборудование потребитель должен платить больше только потому, что на них стоит особое клеймо. Немудрено, что рачительные хозяева бизнеса придерживаются правила «золотой середины». Рассмотрим съемники фирм из этой самой середины.

Съемник шаровых соединений KS129-4-H

Съемник рулевых тяг

Теоретически при ремонте автомобиля можно обойтись довольно простыми средствами. Приведем пример. Для выпрессовывания наконечников рулевых тяг достаточно иметь известное с незапамятных времен приспособление в виде клинообразной двузубой «вилки», которую как клин забивают между наконечником тяги и рычагом, куда входит ее палец, пропуская последний в разрез вилки. Успех операции зависит от того, как точно мастер наносит удары увесистым молотком по торцу приспособления, а также с какой силой он это делает. Бить нужно точно, чтобы не повредить пыльник рулевого наконечника, расположенные рядом узлы, агрегаты и при этом не покалечить пальцы собственной руки, которая держит (направляет) «вилку». Чтобы упростить данную операцию, сократить время разборки соединения, сделать это максимально аккуратно и не нанести увечья, нужно воспользоваться съемником c гидравлическим приводом, который подобно миниатюрному домкрату разжимает детали, ослабляя прессовую посадку. Для работы с сильно закисшими соединениями необходимо, чтобы приспособление развивало достаточно большое усилие. Как показала практика наших клиентов (большинство из них являются владельцами крупных сервисных станций), для того чтобы разобрать даже самое «безнадежное» соединение, достаточно усилия в 15 тонн, развиваемого гидравликой.

Универсальный двухлаповый съемник

Съемник колесных ступиц

Пример второй — как съемники облегчают ремонт ходовой части машин. Автопарк России после спада продаж в кризисные 2008–2009 годы достаточно стар, несмотря на оживление продаж коммерческой техники в 2010–2011 годы. При проведении ремонтных работ ходовой части старых и запущенных экземпляров техники ремонтники часто сталкиваются с проблемой демонтажа колесных ступиц. Разборка данного узла требует сноровки, аккуратности и осложняется значительным весом деталей. Особенно эта проблема встает остро, когда речь идет о ступицах ведущих мостов грузовиков. Чтобы облегчить работу, применяют специальные приспособления. Например, в линейке продукции германской фирмы Kukko есть достаточно простой, но функциональный съемник KS-10G с гидравлическим приводом. В его комплект входят: гидравлический цилиндр с ручным приводом, развивающий усилие 10 тонн, кованые тянущие конусы диаметром 300 и 350 мм и шесть силовых, опять-таки кованых, кронштейнов для крепления приспособления к колесным шпилькам.

Съемник собирается и устанавливается на демонтируемую ступицу за считанные минуты. При этом гидравлический цилиндр вворачивается в тянущий конус, подходящий по размеру к ступице. Как показывает практика, двух вариантов конусов (300 и 350 мм) достаточно для того, чтобы обеспечить установку съемника на ступицу практически любого коммерческого автомобиля. Для приведения приспособления в действие достаточно равномерно вращать винт, воздействующий на поршень гидроцилиндра. Плавное нарастание усилия и равномерный, постепенный сдвиг ступицы с цапфы позволяют мастеру чутко контролировать процесс демонтажа. Ну и, разумеется, под напором двадцати тонн никакая ступица не устоит.

Эксклюзив

У каждого производителя специального инструмента и оснастки имеются свои, оригинальные разработки, позволяющие упростить самые распространенные операции по ремонту и обслуживанию подвижного состава. Тем самым сокращается время их выполнения и обеспечивается высокая производительность. Например, инженерами Kukko был спроектирован съемник KS-204-30, предназначенный для демонтажа тормозных трещоток с автоматическим регулированием зазора производства известных фирм. Они устанавливаются на большинстве моделей коммерческой техники. Особенность приспособления заключается в наличии поперечной регулируемой струбцины, предназначенной для жесткой фиксации захватывающих лап. Она позволяет четко зафиксировать трещотку перед демонтажем, который длится считанные секунды, несмотря на отсутствие гидропривода. Последний, кстати, значится в списке опций к данному приспособлению, но, как показывает практика, абсолютно не нужен.

Источник: www.zr.ru

Изготовление мощного съемника для подшипников

Из этой статьи вы увидите, как просто своими руками можно изготовить универсальный, мощный съемник. И он всегда выручит вас в самых сложных ситуациях.

Сегодня заводские съемники представлены на рынке широким выбором моделей. Но если вы являетесь владельцем токарного станка, газовой и электросварки, материала, и у вас есть желание, то съемник вполне реально сделать самостоятельно. Это будет долговечный инструмент, который будет полезен на протяжении десятков лет.

Съемник необходимо делать трех-лапчатым. Это самый удобный вариант. Я напишу размеры инструментов, которыми я пользовался много раз в процессе ремонтов.

Для изготовления самодельного приспособления для подшипников, нужно подобрать следующие материалы:
• гаечный ключ – пара штук;
• пластины из металла, небольших размеров – 4 шт.;
• шпилька с резьбой;
• болты и гайки.

Как именно изготовлять самоделку показано на этих фотографиях

Гаечные ключи пойдут на следующие заготовки.

Вид захватов для подшипника.

В ключах нужно просверлить отверстия для болтов.

Пластины пойдут на заготовки с отверстиями.

На одном кольце шпильки нужно приварить вороток и собрать конструкцию.

Вид собранного съемника.

Пользоваться инструментом весьма просто – для этого зацепляем подшипник при помощи захватов, упираем шпильку по центру, совершаем вращательные движения и извлекаем подшипник с оси детали.

Такое приспособление подходит и для извлечения внутреннего подшипника. Здесь требуется просунуть шпильку в подшипник и накрутить гайку.

Здесь нужно поставить упоры и вращать шпильку.
В такой способ происходит извлечение внутреннего подшипника из детали.


Источник: www.umeltsi.ru
