Как поменять подсветку на магнитоле пионер

Настраиваем подсветку на автомагнитоле

Ничего сложного в управлении подсветкой нет. На вашей автомагнитоле имеется большая круглая вращалка слева, меняющая звук, радиочастоты и так далее. Она и дает возможность управлять подсветкой, убавлять и увеличивать ее силу.

Инструкция по регулировке подсветки валкодером

  • Нажимаете на вращалку (валкодер) и попадаете в меню выбора различных опций;
  • Крутите валкодер до тех пор, пока не найдете в меню надпись «Подсветка»;
  • Снова нажимаете на вращалку и попадаете в «Диммер».

Примечание. По умолчанию «Диммер» бывает включенный и это означает, что подсветка реагирует на басы, не всегда горит, а лишь подмигивает в такт. Отключаем его, и подсветка автомагнитолы переходит в режим постоянного свечения.

Замена цветов

Попав в меню «Подсветка», вы можете отрегулировать цвета подсветки. По умолчанию в настройках Панасоник CQ-5305W должно быть предусмотрено 7 цветов. Крутя вращалку по часовой стрелке или против, можно подобрать индивидуально подходящий цвет экрана.

Неисправность подсветки

Нередко, особенно у CD/MP3 аппаратов из среднего ценового сегмента, с подсветкой наблюдаются проблемы.

Примечание. Почти всегда, помеха проявляется следующим образом: знаки кое-как высвечиваются на дисплее, но одновременно с этим подсветка действует на кнопки и вращалку.

Принцип высвечивания экрана у головных аппаратов последних лет выпуска происходит так: мониторы и индикаторы сами не способны испускать луч, светить, и для демонстрации им требуется подсветка со стороны – как правило, это белые светодиодки.

Проблема в данном случае может быть вызвана тем, что светодиоды не дают освещения из-за проблем с током. Конкретно – испорчен либо ограничительный резистор, либо сами светодиодки.

Если у вас имеются познания в области починки техники своими руками, могу посоветовать, где найти подходящие лампочки для замены. Дома может заваляться где-нибудь испорченный мобильник (современного типа), в котором вместо вспышки стоят как раз такие светодиодки. Остается только выковырять их оттуда.

Ответил: Денис Кустов, эксперт сайта

Денис мечтал уехать жить за границу, поэтому все свое свободное время он посвящал не автомобилям, а иностранным языкам. После окончания Санкт-Петербургского университета иностранных языков и сдачи IELTS (международный экзамен по английскому языку) Денис уехал в Америку.

После двух лет жизни в соединенных штатах Денис вернулся на Родину. Однако в Америке у Дениса было очень много друзей, которые занимались прокачкой машин и за два года уровень знания тонкостей акустики не уступает уровню знаний иностранных языков.

В данный момент Денис хочет открыть свой автосервис в Санкт-Петербурге, в котором он прокачает вашу тачку не хуже, чем в американской передачи “Тачки на прокачку”.

Источник: avtozvuk-info.ru

Как поменять подсветку на магнитоле пионер

Страница 24

Выбор цвета дисплея

На этом устройстве можно выбрать цвет

Нажмите M.C., чтобы открыть глав-

Поверните M.C., чтобы отобразить

ILLUMI, затем нажмите.

Поверните M.C., чтобы отобразить

DISP COLOUR, затем нажмите.

Поворачивайте M.C., чтобы выбрать

Можно выбрать любую настройку из сле-

! предустановленные цвета (в диапазоне

от WHITE до ROSE)

! SCAN (смена всех цветов по очереди)
! наборы цветов (WARM, AMBIENT,

! CUSTOM (пользовательский цвет под-

Примечание
Подробную информацию о цветах в списке
см. в разделе

Выбор цвета подсветки

кнопок и дисплея

На этом устройстве можно выбрать цвет

подсветки кнопок и дисплея.

Нажмите M.C., чтобы открыть глав-

Поверните M.C., чтобы отобразить

ILLUMI, затем нажмите.

Поверните M.C., чтобы отобразить

BOTH COLOUR, затем нажмите.

Поворачивайте M.C., чтобы выбрать

Можно выбрать любую настройку из сле-

! предустановленные цвета (в диапазоне

от WHITE до ROSE)

! SCAN (смена всех цветов по очереди)

! Если выбрать цвет для этой функции, цвет

Читайте также:  Какой антигель лучше для дизеля зимой

подсветки кнопок и дисплея автоматически
изменится на выбранный.

! Подробную информацию о цветах в списке

Выбор цветов подсветки

кнопок при получении

Можно выбрать цвет подсветки кнопок при

получении входящего звонка.

Нажмите M.C., чтобы открыть глав-

Поверните M.C., чтобы отобразить

ILLUMI, затем нажмите.

Поверните M.C., чтобы отобразить

PHONE COLOUR, затем нажмите.

Поворачивайте M.C., чтобы выбрать

Можно выбрать любую настройку из сле-

! FLASHING – цвет, выбранный из

KEY COLOUR, мигает.

! От FLASH MODE1 до FLASH MODE6 –

система автоматически изменяет по оче-
реди все доступные цвета подсветки
кнопок. Выберите нужный режим.

Pioneer DEH-2820MP

Здравствуйте! Как поменять на красную в место зелёной подсветку кнопок на магнитоле DEN-2820MP.

Ответы 1

Здравствуйте. Нажмите на большую круглую кнопку и удерживайте несколько секунд, чтобы войти в меню. Далее вращайте её до пункта меню “ILLUMI”. И далее выберите цвет RED (красный) или GREEN (зеленый).

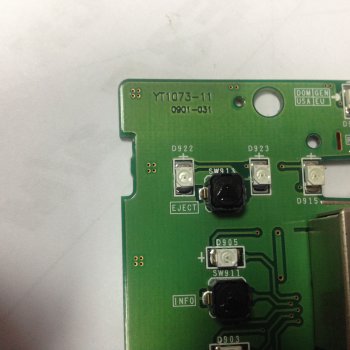

Надоел мне красный цвет подсветки магнитолы еще в хонде, так-как хочу сделать всю подсветку одного цвета и стиля решил сделать ее белой что из этого вышло смотрим:

Смотрите также

Метки: smd, led, подсветка, диоды

Комментарии 71

Отлично вышло. У меня такой вопрос: магнитола Kenwood KDC-131Y www.kenwood-rus.ru/car/re…in/KDC-131Y/?view=details с мультиподсветкой (зачетная тема) можно ли, и как взять от магнитолы управление светодиодами для управления подсветкой панели приборов? какие светодиоды в панель брать и как правильно подключить? Буду нереально благодарен)))

Ты представление имеешь о том что просишь?

Я спросил доступно? — да доступно. Зачем усложнять все. Нет возможности или Вы не знаете как это сделать — просто скажите — НЕТ.

Попробую разобрать твои “доступные” вопросы
1.) Да зачетная тема, только я предпочитаю Пионеры если тебе важно мое мнение
2.) Я не понял ты хочешь диоды приборной панели запаралелить с магнитолой чтобы вместе с цветом магнитолы менялся цвет на приборной панели или же сломать к чертям мафон ради модуля управления?
3.) Какие предпочитаешь те и бери правил нет все дело твоего желания и предпочтения
4.) Как подключить о_О ?!

Как подключить?)) Вот весь вопрос. Никто пиписьками тягаться тут не собирается (я не думал что обижу человека магнитолой кенвуд только из-за подсветки) мне пионер тоже больше нравится, но в наличии была только эта модель по моим хотелкам.
По поводу 2.) все кроме сломать магнитофон.
Мне нужно понять возможно ли подключить диоды приборной панели к магнитоле и каким способом, а не выяснять кто лучше.

Друг можно было бы выяснить кто лучше будь мы с тобой коллегами, а по факту я идею твою не понимаю чтобы грамотно на нее ответить скажу тебе примерно так на RGB светодиодах идет управление по минусу, а раз так надо разводить 3 минуса R G B и постоянный +

то есть постоянный плюс (панель приборов машины) я оставляю штатный, а три минуса можно взять от одного светодиода в автомагнитоле? и не сгорит магнитола после такого? Если задал глупый вопрос — так и пиши.

Друг честно тебе скажу херней ты маешься пошли в личку

Pioneer MVH-150UB и
Овалы PioneerTS-A6971E мне хватает с головой и без саба, при правильной настройке.Кто пробывал, тот меня поймёт.

СЕГОДЯ ЖЕ БУДУ ПАЯТЬ! Обалдеть, отлично выглядит

Только будь аккуратнее

Тоже хочу перепаять, но боюсь закосячить((

Если умеешь паять закосячить тяжело

мне кажется у моего паяльника жало сильно большое для таких светодиодов

Если долго мучаться что-нибудь получится

мне кажется у моего паяльника жало сильно большое для таких светодиодов

намотай на жало медную проволоку(жилу из кабеля) нужного сечения и всё.сам так паял смдшные светодиоды в кнопках приоры-там по другому никак

Читайте также:  Ниссан скайлайн тест драйв видео

Источник: pro-avtosalon.info

как изменить цвет подсветки в магнитоле pioneer

Для просмотра онлайн кликните на видео ⤵

Магнитола Pioneer – настройка подсветки Подробнее

Установка автоматической подсветки магнитола pioneer Подробнее

Pioneer/Пионер DEX-x5600bt Настройка подсветки вручную. Такого вы не видели Подробнее

Pioneer DVH 390MP нет подсветки на дисплеи Подробнее

Убираем демо-режим на магнитоле Подробнее

Замена лампочек подсветки магнитолы на светодиоды Подробнее

Настройка подсветки кнопок управления и почему они не работают в Junsun андроид магнитолах Подробнее

Замена подсветки на магнитоле SONY Подробнее

ремонт магнитоллы Pioneer AVH-3500DVD. Часть вторая. Ремонт подсветки дисплея Подробнее

Pioneer скрытое системное меню. Первоначальная настройка магнитолы Подробнее

Pioneer DEH-X3500UI обзор настроек Подробнее

Настройка магнитолы Pioneer. Как поменять язык на Pioneer Подробнее

Автомагнитола Pioneer MVH-S100UB Подробнее

Pioneer Mvh-08ub, настройка Подробнее

Настройка магнитолы Pioneer. На примере Pioneer MVH-150UB Подробнее

Видеообзор автомагнитолы Pioneer DEH-1500UBG Подробнее

Как настроить магнитолу pioneer – скрытое меню! И почему фонит? Подробнее

Как отключить магнитолу не снимая панель “Pioneer” без снятия клеммы от аккумулятора Подробнее

Как настроить магнитолу – СКРЫТЫЕ НАСТРОЙКИ Подробнее

Источник: putinizm.ru

Ремонт магнитолы Pioneer MVH-S510BT (нет подсветки и работы кнопок)

Нет подсветки магнитолы Pioneer MVH-S510BT (дисплей не работает) и не реагирует на нажатие кнопок. При подключении флешки воспроизводит музыку. Цикл запуска магнитолы происходит нормально.

Сзади магнитола выглядит следующим образом. Магнитола без привода и без особых наворотов.

На магнитоле имеются наклейки с ее названием. Она достаточно новая.

При снятии пластмассовой части корпуса, на которой крепится лицевая панель, обращаем внимание на наличие следов воды. Возможно магнитола была на мойке и в нее попала вода.

Плата магнитолы выглядит следующим образом. Версия платы QNP3209 1/2.

С обратной стороны плата выглядит следующим образом. Тут на ней указана маркировка QNP3209-A.

Разбираем лицевую панель. Ее плата выглядит следующим образом. Проверяем наличие трещины в плате. Наличие массы в панельке проверяем в нескольких точках (при подключенной панельке). GND в панельке контролируется через обратную связь DGND. Также проверяем состояние ломелей между панелькой и магнитолой.

Если нет разъема, то можно подпаяться напрямую к плате магнитолы. Выводы разъема подписаны. Потребление магнитолы 0,45 А при напряжении 12,3 В.

В открытом доступе принципиальная схема на данную магнитолу. Можете скачать Service Manual PIONEER MVH-S501BS CRT6110. Часто такой дефект бывает манитолах, когда залипает одна из кнопок. Кнопки разделены на две шины и за счет подтягивания определенного резистора на землю, определяется нажатая кнопка. Однако в данной ситуации все иначе. В лицевой панели установлено две микросхемы BU97540KV-M. Одна из которых MASTER и управляет кнопками, соединенными в виде матрицы, а вторая SLAVE и управляет дисплеем.

На всякий случай проверяем прозвонкой кнопки, но они все исправны.

Напряжение подсветки ILM+B равно 0,35 В.

При просмотре SERVICE MANUAL отмечаем для себя, что участки схемы, помеченные пунктиром, в магнитоле Pioneer MVH-S510BT не реализованы.

Напряжение SWVDD5V отсутствует.

В то время, как напряжение SYSPW с процессора имеется.

В Service Manual расписан алгоритм включения магнитолы Pioneer MVH-S510BT. Цикл запуска проходит до момента включения напряжения SYS+B8.5V: Q281.

Все крутится вокруг процессора STA1080E0A. Условия для его запуска имеются. Рядом с процессором находятся две флеш-памяти и одна EEPROM 95-ой серии.

Однако считанные прошивки с неисправной магнитолы оказались идентичные им. Неисправность прошивки исключается.

Если разорвать эти две цепи (дороги, транзисторы выпаять) от процессора и замерить оставшееся к процессору — можно проверить цепь шаров по сопротивлению на землю, питание или полный обрыв. Дорожки должны иметь какое-то сопротивление и отвал можно проверить таким образом. Заодно R598 и R1201 посмотреть как ведут питания с двух сторон при наличии и без панели. Проверить все таки Dsens как к процессору приходит.

Читайте также:  Как установить спойлер на ниву шевроле видео

Также можно сымитировать команды, которые управляют транзисторы — К-Э перемкнуть Q252 и пины 1- 5,6 сборки Q262 и проверить функциональность магнитолы. Если заработает, то отсутствующий сигнал можно взять с AMPPW (3,3 В) (или рема, или аудио питания) — сигнал на включение усилителя. Этот вывод на усилитель не подключен и можно было бы его подтянуть на включение пропавших сигналов. К сожалению владелец магнитолы очень торопился с ремонтом и пришлось отдать магнитолу в исходном состоянии. Поэтому эта информация будет полезна тому, кто в дальнейшем столкнется с ремонтом магнитолы Pioneer MVH-S510BT.

Греть, реболить процессор вряд ли прокатит. Материал платы плохой, да и процы так себе. Может сдохнуть на ровном месте.

Источник: easywork.com.ua

Поменять цвет подсветки магнитолы

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Поищи, м.б. кто -то и за 1000 согласиться, я лишь своим мнением (опытом) делюсь.

там smd-светики? 0805 или 0603?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Русский тюнинг ужасен и беспощаден! Ты никогда не слышал о том, что светики управляются силой тока, а не напряжением? Соотв-но у разных светиков будет разная яркость свечения и тогда о равномерности и однотонности засветки можно сразу забыть. Учитывая кол-во светиков в этой магнитоле, 99,9 %, что на подсветку одной кнопки идет несколько светиков и эти светики запитаны последовательно, а не параллельно (кстати, это подтверждается и позже выложеной картинкой, в частности, по два последовательных светика) . Соотв-но при подключении двух разных светиков получится полный звиздец, один из них будет гореть ярко, другой тускло, что еще раз подтверждает получение неравномерной и неоднотонной подсветки. Что бы изобрести новый тон подсветки за счет микса разных цветов, необходимо параллельное питание каждого светика и секас с подбором номинала резистора. Как показывает практика, для подобных апгрейдов подсветки проще изготовить еще одну плату и положить ее поверх основной (делал как-то клиенту фиолетовую подсветку на Камри. зае@@@ся с подбором номиналов светиков и резисторов, но “любой каприз за Ваше бабло”).
