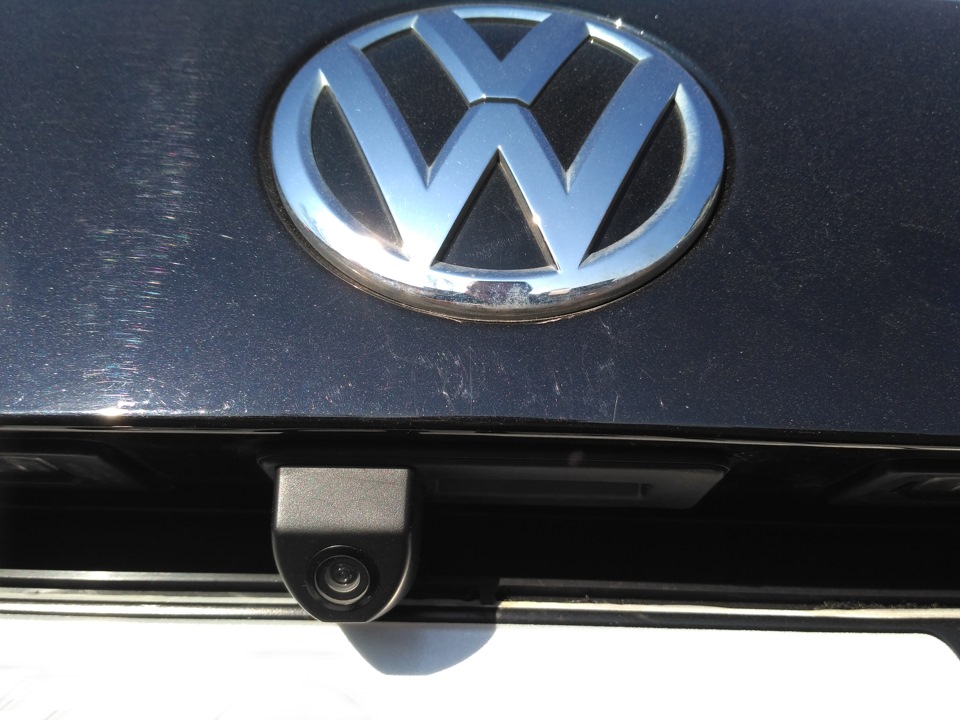

Камера заднего вида в ручке багажника

Volkswagen Polo Sedan Comfort plus › Бортжурнал › Установка камеры заднего хода совмещенной с кнопкой открытия багажника и подключение к Isudar ISD-V001N

Наконец-то в Питере выдалась более-менее теплая погода на выходных и у меня было свободное время, которое я решил провести за установкой камеры заднего хода.

Выбор камеры
Мне встречалось много различных решений по установке камеры заднего хода на поло седан:
— Камера совмещенная с подсветкой номера — мне это решение не нравится. В итоге камера сбоку, подсветка номера неравномерная.
— Камера совмещенная с номерной рамкой — Тоже не нравится — стоит по центру, но надо сверлить кузов для прокладки проводов
— Камера совмещенная с ручкой открытия багажника от Тигуана — Решение хорошее, но эта камера в корпусе ручки открытия багажника и сама ручка больше по размерам чем стоит на багажнике моего поло рестайл. Надо пилить багажник.
Все эти решения в чем-то хороши, но мне хотелось более штатно-выглядящего решения. Поэтому я решил сделать по своему.

У меня Поло Рестайл с кнопкой открытия багажника на багажнике, между лампами подсветки номера. Хорошие люди с форума полоседан подсказали номер кнопки открытия багажника от рестайла. Номер ручки багажника: 5E0 827 566. Погуглив по этому номеру — узнал, что такая-же ручка устанавливается на Шкоды Фабия, Октавия, Йети, Румстер, Рапид и Суперб, а также Audi A1. После этого я начал поиски на Алиэкспрессе камеры заднего вида совмещенные с кнопкой открытия багажника подходящие на вышеперечисленные авто. По итогам поисков заказал камеру из Китая. Ссылка к сожалению уже не работает, но можете найти камеру поискав на али по следующей фразе: “audi a1 rear camera trunk”

Эта камера встает вместо штатной кнопки открытия багажника, имеет матрицу CCD, хорошие углы обзора, а также хорошо работает ночью.

Для того, чтобы закрепить камеру в багажнике, необходимо докупить крепежную планку VAG 5J0827229 (или “Зашитный колпачек”, как она идет по прайсам) от Шкоды.

Всего понадобилось:
— Камера совмещенная с кнопкой багажника
— Защитный колпачек 5J0827229
— рулон “мохнатой” изоленты
— 2 шайбы
— 2 гайки
— гофра (брал 1.5м, немного осталось)
— пластиковые черные стяжки
— термоусадка
— отвертка с насадкой T20
— пластиковые лопатки для разборки салона

При установке тянул видеокабель совмещенный с питанием с крышки багажника через гофру, по левому порогу. Начинал тянуть с крышки багажника. Провод в комплекте с камерой длинной 6.5 метра. Хватило какраз. Далее установка по шагам:

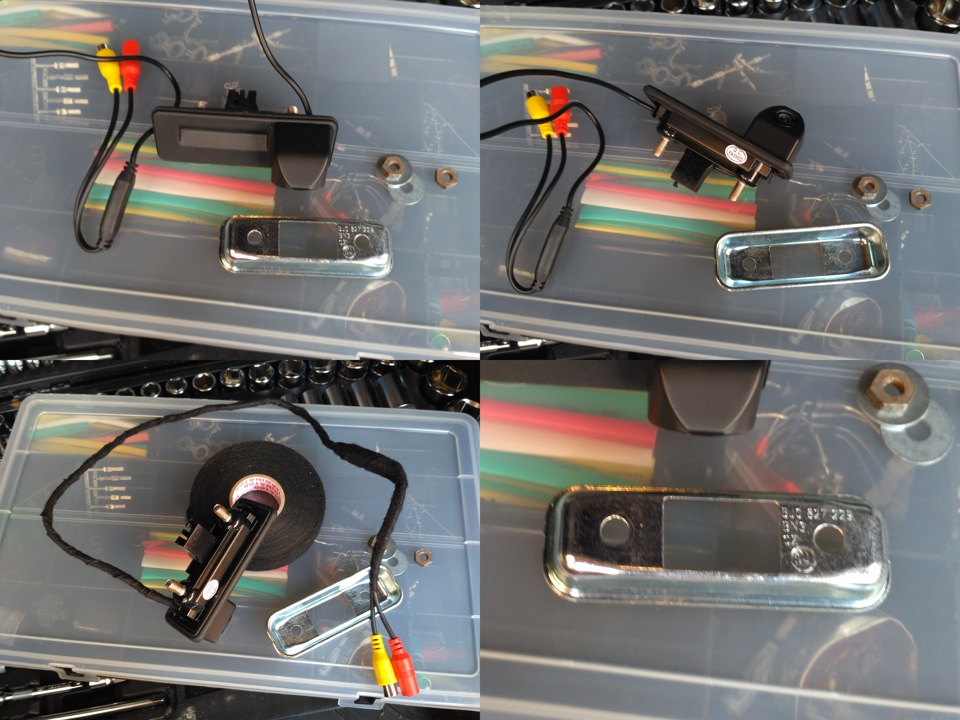

1. Подготовил камеру к установке. Обмотал провод матерчатой изолентой.

2. Открутил 2 болта Т20 на пластиковой накладке крышки багажника. Отщелкнул металлические клипсы, которые ее так-же держат. Клипсы сидят очень плотно, отщелкиваются с большим усилием и громким звуком. Для разборки использовал пластиковую лопатку.

3. Как выяснилось, штатный штекер кнопки багажника не хочет залезать в разъем на устанавливаемой кнопке-камере. Подрезал направляющую на штекере, чтобы штекер нормально встал в разъем.
