Список ламп и их замена на Шкода Рапид

Выложу список ламп на Шкоде Рапид, может кому пригодится.

Ближний свет: H7
Дальний свет/Дневной свет: H15
Передние поворотники: PY21W
Передние габаритные огни: W5W
Передние противотуманные фары: H8
Боковые повторители поворота: WY5W

Задние габаритные огни: W3W
Тормоз: P21/4W
Задний ход: P21W
Задний противотуманный фонарь: P21/4W
Задние поворотники: PY21W
Подсветка номера: W5W

Внешние виды ламп используемые в Шкода Рапид

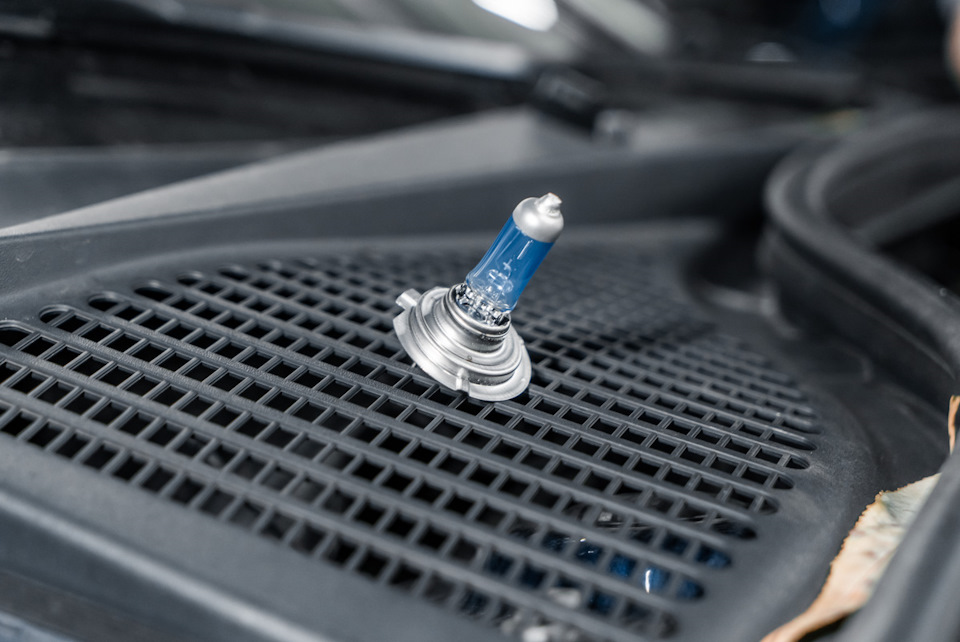

H7

H15

H8

W5W

WY5W

W3W

P21/4W

P21W

PY21W

Забыл про ксеноновые фары.

Лампа D5S 25W P32d-2

Лампы для чтения спереди: W5W
Освещение бардачка: W5W
Лампы для чтения сзади: C10W
Освещение багажника: W5W

Внешний вид лампы C10W

Инструкция по замене ламп освещения на Шкоде Рапид – из мануала.

Замена ламп требует определённой сноровки. Мы рекомендуем, при неуверенности производить замену ламп накаливания в сервисном центре или обратиться за помощью к сторонним специалистам.

– Перед заменой ламп накаливания выключить зажигание и все источники света.

– Неисправные лампы накаливания можно заменять лампами аналогичного исполнения. Обозначение лампы нанесено на цоколе или на стеклянной колбе.

– Отсек для блока с запасными лампами находится в пластиковом контейнере в запасном колесе или под покрытием для пола в багажном отделении.

Расположение ламп накаливания в галогеновой фаре

А – Ближний свет

В – Дальний свет, дневной режим освещения и габаритный огонь

С – Передний указатель поворота

Замена лампы накаливания ближнего света

– Снимите резиновую крышку A.

– Извлеките разъём с лампой накаливания, покачивая его из стороны в сторону, по направлению стрелки.

– Вставьте новую лампу так, чтобы фиксирующие выступы лампы вошли в пазы отражателя.

– Установите резиновую крышку.

Замена лампы накаливания дальнего света, дневного режима освещения и лампы габаритного огня

Снятие и установка лампы накаливания дальнего света и дневного режима освещения

– Снимите резиновую крышку В.

– Поверните патрон лампы A до упора против часовой стрелки и извлеките.

– Замените лампу, вставьте патрон с новой лампой и поверните его до упора по часовой стрелке.

– Установите резиновую крышку.

Снятие и установка лампы габаритного огня

– Снимите резиновую крышку В.

– Извлеките патрон C вместе с лапой накаливания, покачивая его из стороны в сторону.

– Извлеките неисправную лампу накаливания из патрона C по направлению стрелки.

– Установите новую лампу накаливания в патрон до упора.

– Вставьте патрон с лампой накаливания в фару.

– Установите резиновую крышку.

Замена лампы накаливания в переднем указателе поворота

– Поверните патрон с лампой накаливания до упора против часовой стрелки и извлеките.

– Замените лампу, вставьте патрон с новой лампой и поверните его до упора по часовой стрелке.

Замена лампы противотуманной фары

Снятие защитной решётки

– Отсоедините защитную решётку в обозначенном стрелкой месте A с помощью скобы для снятия колёсных колпаков.

– Снимите защитную решётку в направлении стрелки.

Замена лампы противотуманной фары

– Отверните противотуманную фару В с помощью отвёртки из бортового инструмента.

– Снимите противотуманную фару по направлению стрелки.

– Поверните патрон лампы A до упора против часовой стрелки и извлеките.

– Вставьте патрон с новой лампой накаливания в фару и поверните по часовой стрелке до упора.

– Установите противотуманную фару по направлению, противоположному обозначенному стрелкой В и привинтите.

– Установите защитную решётку и осторожно прижмите. Защитная решётка должна надёжно зафиксироваться.

Замена лампы плафона освещения номерного знака

– Откройте дверь багажного отсека.

– Вставьте в обозначенном стрелкой месте А плоскую отвёртку, слегка надавите и освободите пружинный фиксатор.

– Извлеките неисправную лампу накаливания из патрона по направлению стрелки В.

– Установите новую лампу в патрон.

– Установите плафон на место и слегка прижмите до фиксации пружинного фиксатора.

Снятие заднего фонаря

– Откройте дверь багажного отсека.

– Вставьте в отверстие в месте, обозначенном стрелкой А скобу для снятия колёсных колпаков.

– Снимите крышку в направлении стрелки.

– Отверните винты крепления заднего фонаря В с помощью отвёртки из бортового инструмента.

– Возьмитесь за задний фонарь и, покачивая, осторожно выньте его в направлении по диагонали назад.

– Оттяните фиксатор 1 на разъёме в направлении стрелки.

– Нажмите защёлку 2 и отсоедините разъём.

Установка заднего фонаря

– Подсоедините разъём к фонарю и надёжно зафиксируйте.

– Осторожно вставьте задний фонарь в проём кузова, так чтобы пальцы 2 на фонаре установились в гнёзда на кузове D.

– Привинтите задний фонарь и установите крышку. Надёжно зафиксируйте крышку.

Замена ламп заднего фонаря

Замена лампы накаливания во внешней части заднего фонаря

Читайте также:  Мицубиси паджеро спорт 2012 дизель отзывы

– Поверните патрон лампы 1 против часовой стрелки и извлеките его из корпуса заднего фонаря.

– Замените лампу, вставьте патрон с установленной новой лампой в корпус заднего фонаря и поверните его до упора по часовой стрелке.

Замена лампы накаливания во внутренней части заднего фонаря

– Отожмите защёлки колодки патронов ламп А, и извлеките колодку из заднего фонаря.

– Поверните патрон до упора против часовой стрелки и выньте его из корпуса фонаря В.

– Замените лампу, вставьте патрон с установленной новой лампой в корпус заднего фонаря и поверните его до упора по часовой стрелке.

– Вставьте колодку ламп обратно в фонарь. Фиксаторы должны запереться с характерными щелчками.

Источник: www.rapidclubs.ru

„Ближний свет“

Полезные статьи про лампы ближнего и дальнего света

Лучшие лампы ближнего и дальнего света на Шкоду Рапид

Сравнение лучших ламп для замены ближнего и дальнего света для Skoda Rapid.

В подборку я включил изделия известных брэндов — надёжных и проверенных европейских производителей. Берегите себя, ставьте качественные лампочки с прозрачной историей, за которыми стоят опытные инженеры и годы испытаний.

Какая лампа ближнего света подойдёт на дорестайлинговый Рапид?

Подходящие годы выпуска автомобиля: 2012, 2013, 2014, 2015, 2016, 2017.

На заводе устанавливают лампы 55 H7:

  • 55 — это мощность света в ваттах,
  • H7 — тип цоколя,
  • оригинальный артикул — N10320101.

На дорестайлинговых машинах могут стоять лампы ближнего света или ксенон + дальний свет. Про лампы дальнего света читайте ниже.

Быстрое сравнение: лучшие лампы H7 для Рапида

Модель Особенности Рейтинг Ссылка
Philips X-treme Vision ну, очень яркие ★★★★★ Купить
Philips LongLife EcoVision недорогие и долговечные ★★★★✩ Купить
Bosch Xenon Blue яркий свет бело-голубого оттенка ★★★★✩ Купить
Bosch Pure light недорогие, универсальная замена штатным лампам ★★★★✩ Купить

Philips X-treme Vision — самые яркие лампочки

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология мощного светового потока.

Созданы для идеальной видимости и гарантируют непревзойденное качество.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Philips LongLife EcoVision — долговечные лампы

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Bosch Xenon Blue

Особенности, заявленные производителем:

  • до 50% больше света,
  • бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Bosch Pure light

Особенности, заявленные производителем:

  • универсальная серия высококачественных продуктов для легковых автомобилей,
  • максимально близкие к штатным лампам показатели,
  • сертифицированы ECE (Economic Commission for Europe),
  • не пропускают ультрафиолетвый спектр, чтобы беречь фары.

В упаковке — одна лампа.

Страна производства — Польша, Германия.

Что нам больше всего нравится: известный производитель, характеристики — как у штатных ламп.

Результаты тестов ламп Бош

Удовлетворительная оценка ADAC, итоги:

Pure Light Bosch — типичная стандартная лампа. Все оценки — средние.

Какая лампа дальнего света подойдёт для дорестайлинговой Шкоды Рапид?

Подходящие годы выпуска автомобиля: 2012, 2013, 2014, 2015, 2016, 2017.

На заводе устанавливаются лампы дальнего света H15 55W:

  • 55 — это мощность ближнего света в ваттах,
  • H15 — тип цоколя лампы,
  • оригинальный артикул — N10733301.

Osram Cool Blue Intense

Особенности, заявленные производителем:

  • голубоватый белый свет, похожий на ксеноновый,
  • цветовая температура до 4200 K,
  • на 20% больше света.

В упаковке — одна штука.

Страна производства — Германия. Артикул: 64176CBI

Что нам больше всего нравится: яркий голубовато-белый свет, похожий на ксенон.

Philips Standart

Особенности, заявленные производителем:

  • стандартная лампа,
  • максимально близкие к штатным лампам показатели.

В упаковке — одна штука.

Страна производства — Польша, Германия. Артикул: 12580C1

Что нам больше всего нравится: характеристики, близкие к штатным лампам.

Osram Original Line

Особенности, заявленные производителем:

  • качество оригинальной запасной части (OEM),
  • улучшенная видимость до 130%.

В упаковке — одна штука.

Страна производства — Германия. Артикул: 64176

Что нам больше всего нравится: недорогие, хороший срок службы, страна производства.

Какая лампа ближнего и дальнего света подойдёт на рестайлинговую Шкоду Рапид?

Подходящие годы выпуска автомобиля: 2017, 2018.

На заводе устанавливают лампы 55 H7:

  • 55 — это мощность света в ваттах,
  • H7 — тип цоколя,
  • оригинальный артикул — N10320101.

Для ближнего и дальнего света в рестайлинговом Рапиде используют одинаковые лампы Н7.

Быстрое сравнение: лучшие лампы H7 для Рапида

Модель Особенности Рейтинг Ссылка
Philips X-treme Vision ну, очень яркие ★★★★★ Купить
Philips LongLife EcoVision недорогие и долговечные ★★★★✩ Купить
Bosch Xenon Blue яркий свет бело-голубого оттенка ★★★★✩ Купить
Bosch Pure light недорогие, универсальная замена штатным лампам ★★★★✩ Купить

Philips X-treme Vision — самые яркие лампочки

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология мощного светового потока.

Созданы для идеальной видимости и гарантируют непревзойденное качество.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Philips LongLife EcoVision — долговечные лампы

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Bosch Xenon Blue

Особенности, заявленные производителем:

  • до 50% больше света,
  • бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Bosch Pure light

Особенности, заявленные производителем:

  • универсальная серия высококачественных продуктов для легковых автомобилей,
  • максимально близкие к штатным лампам показатели,
  • сертифицированы ECE (Economic Commission for Europe),
  • не пропускают ультрафиолетвый спектр, чтобы беречь фары.

В упаковке — одна лампа.

Страна производства — Польша, Германия.

Что нам больше всего нравится: известный производитель, характеристики — как у штатных ламп.

Результаты тестов ламп Бош

Удовлетворительная оценка ADAC, итоги:

Pure Light Bosch — типичная стандартная лампа. Все оценки — средние.

Источник: blizhniy-svet.ru

Xenonshop.ru › Blog › Установка светодиодов на Шкода Рапид / Skoda Rapid

Установка светодиодов в фары автомобилей обычно по итогам сразу в несколько раз повышает настроение наших клиентов, так как прирост света по сравнению со штатным галогеном просто колоссальный, да и по красоте такой свет идет впереди газовых ламп. Собственно, в своем автосервисе на «Мельникова, 5» не так давно принимали автомобиль Skoda Rapid, владелец которого пожелал заменить галоген на светодиодные лампы в ближнем и дальнем свете.

Исходная светотеневая граница ближнего и дальнего света.

Свет фар и вид авто в момент обращения.

В данной работы мы будем, как это чаще всего бывает, использовать лампы собственного производства; то есть в ближний свет мы установим светодиодные лампы XS-Light LED H7, а в дальний свет – светодиодные лампы XS-Light LED H15. Оба комплекта ламп светят чисто-белым светом без теплых или холодных оттенков, также они демонстрируют высокую силу света, к которой галогенные лампы никогда не смогут приблизиться.

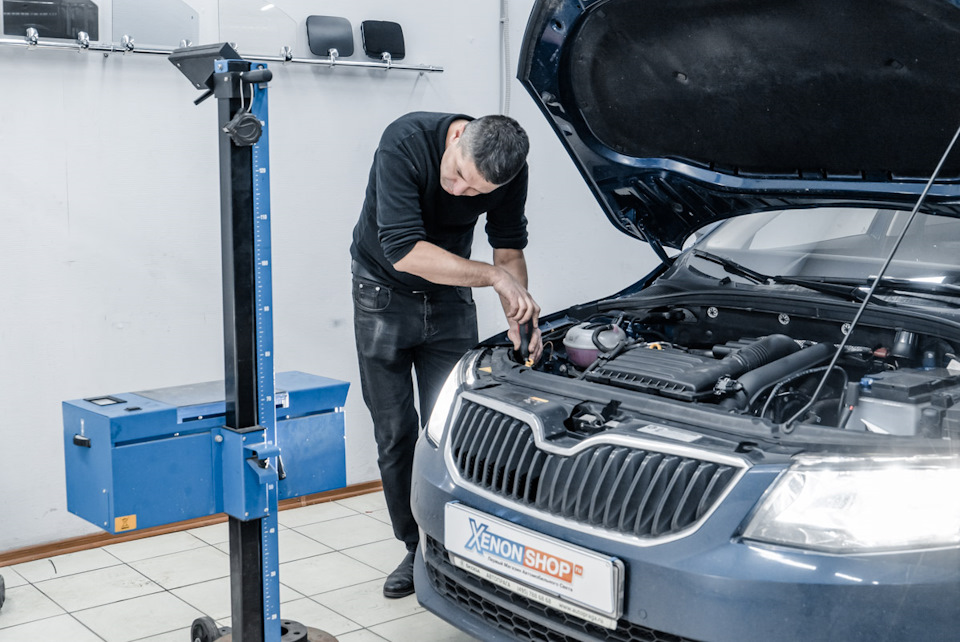

Процесс замены ламп и регулировки света.

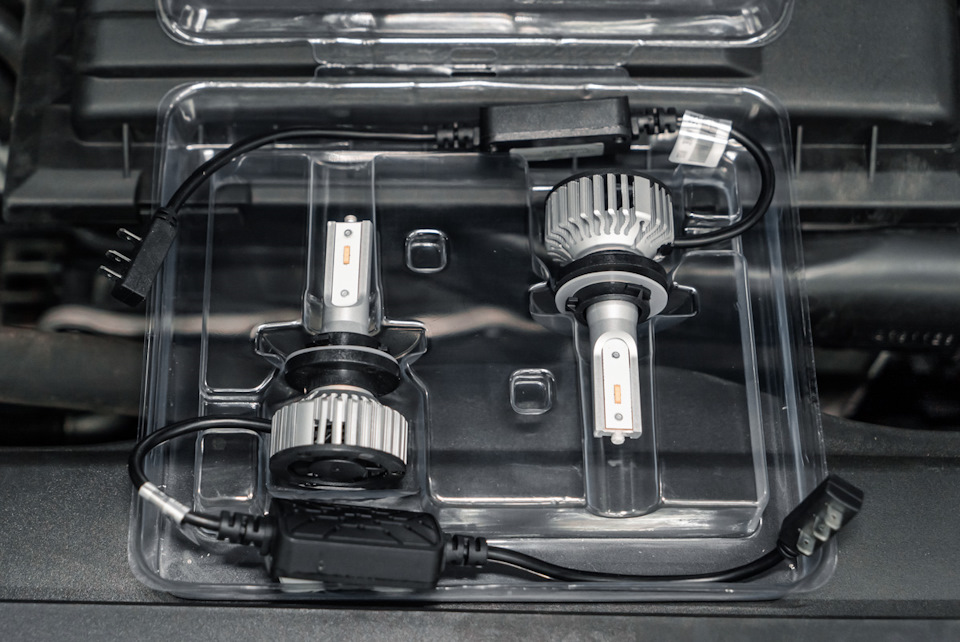

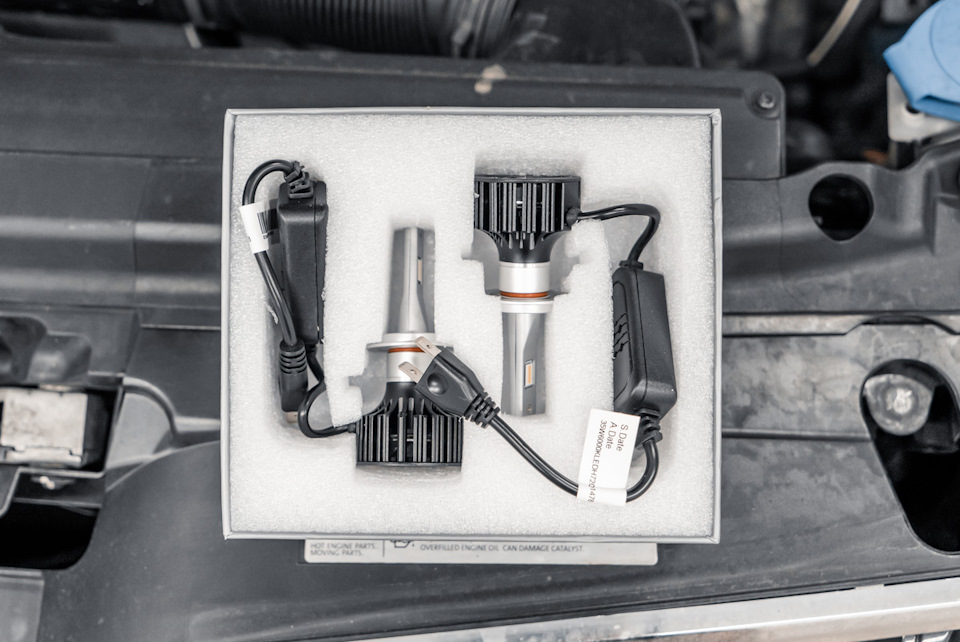

Старая галогенная лампа и два комплекта новых светодиодов.

Наши лампы производятся уже более года и за время продаж мы получили огромное количество положительных отзывов: светодиодные лампы XS-Light собираются на базе самых современных чипов, а корпус отливается из авиационного алюминия. При этом мы не перестаем улучшать наши светодиоды, модернизируя как электронную составляющую, так и охлаждение. В любом случае на лампы предоставляется фирменная гарантия на 1,5 года.

Итоговая светотеневая граница ближнего и дальнего света.

Установка светодиодов в фары Шкода Рапид не требует демонтажа бампера и/или фар – работа выполняется через капот, так что по времени мы справились за 20-30 минут, где из фар в первую очередь удаляется штатный галоген, а потом уже устанавливаются светодиоды XS-Light LED H7 в ближний и светодиоды XS-Light LED H15 в дальний свет. Дополнительно мы отрегулировали световой поток штатной оптики, так как в момент обращения фары Skoda Rapid светили криво.

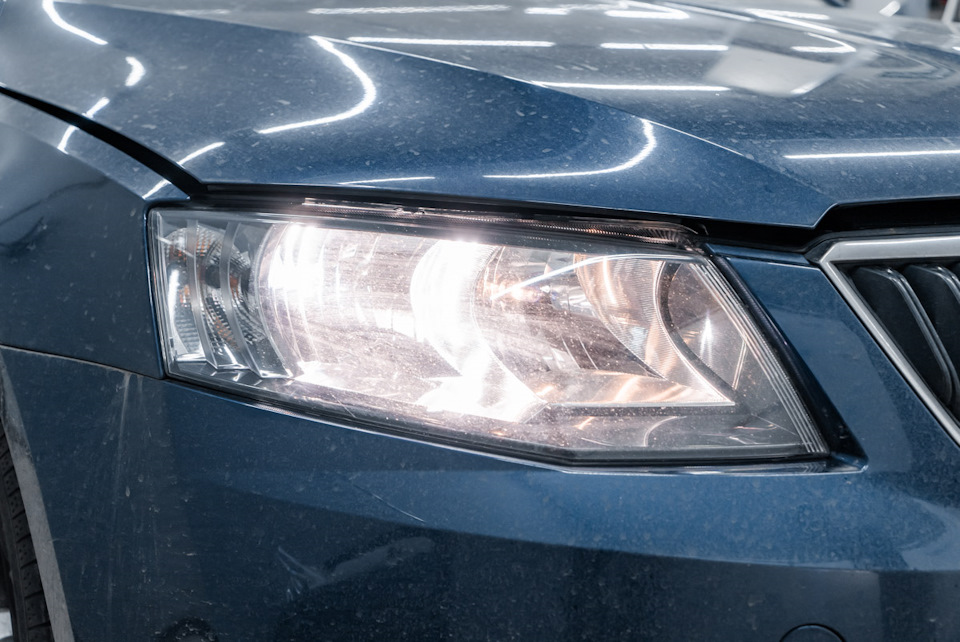

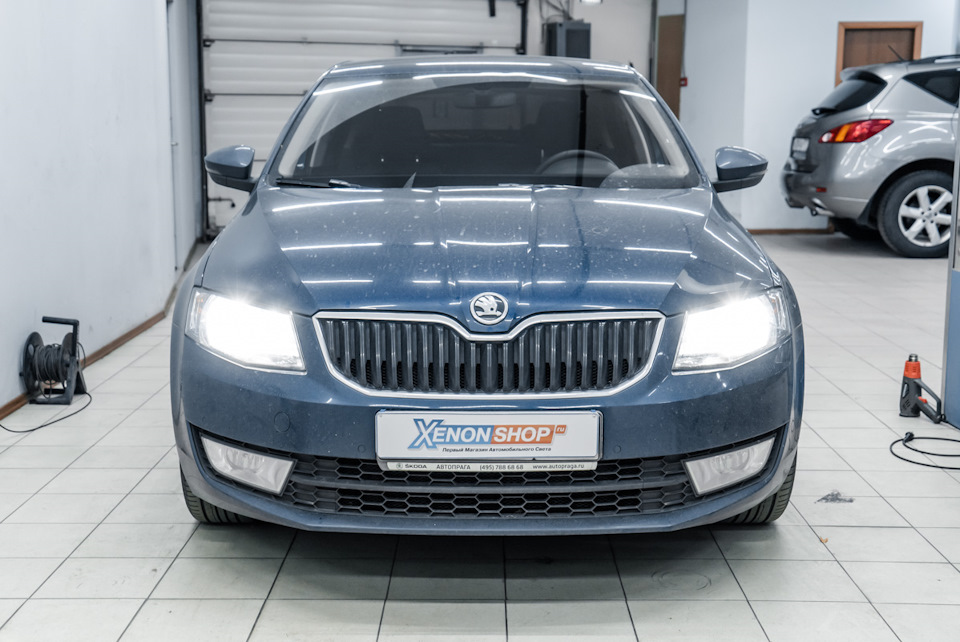

Свет фар и вид автомобиля с новыми светодиодными лампами.

Переходим к фиксированию результата. Стоит ли говорить, что по итогам установки светодиодов в фары Skoda Rapid они засветились ярким светом – это прекрасно видно на итоговых фотографиях светотеневых границ ближнего/дальнего света. Фары излучают мощный световой поток, который будет рассеивать тьму намного эффективней, повышая комфорт и безопасность при поездке по ночам.

Записаться на установку светодиодных ламп

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Ждём вас в нашем установочном центре по адресу: ул. Мельникова, д.5.

Для записи звоните: 8 (495) 150-50-42

Источник: www.drive2.com

Автомобильные лампы H7 для Skoda Rapid 1 поколение [2012-2017] (Шкода Рапид 1 поколение)

Лампы для Skoda Rapid 1 поколение [2012-2017]

  • Артикул 108241
  • Код производителя OSR62210CBBHCB

  • Артикул 108346
  • Код производителя OSR64210ALLHCB

  • Артикул 108466
  • Код производителя 12972VPS2

  • Артикул 108529
  • Код производителя 12972CVB1

  • Артикул 108169
  • Код производителя L20770

  • Артикул 108484
  • Код производителя 12972LLECOB1

  • Артикул 108299
  • Код производителя OSR62210FBRHCB

  • Артикул 108467
  • Код производителя 12972CVSM

  • Артикул 160175
  • Код производителя 6421001B

  • Артикул 108496
  • Код производителя 12972WHVSM

  • Артикул 108580
  • Код производителя 12972CVPPS2

  • Артикул 160217
  • Код производителя 12972PRC1

  • Артикул 160218
  • Код производителя 12972WHVB1

  • Артикул 160193
  • Код производителя 64210SUP

  • Артикул 108527
  • Код производителя 12972RVB1

  • Артикул 108493
  • Код производителя 12972VPB1

  • Артикул 108579
  • Код производителя 12972CVPGS2

  • Артикул 108486
  • Код производителя 12972XV-B1

  • Артикул 108551
  • Код производителя 12972CVPBS2

  • Артикул 108581
  • Код производителя 12972CVPYS2
Еще автоаксессуары для Skoda Rapid 1 поколение [2012-2017]

Санкт-Петербург, (812) 309-94-93
Салова 57к1И (вход с Кованько)
Комендантский проспект, 2 офис 3

Москва, (499) 350-32-48
Южнопортовая, 22, стр.1 (ТК Автомобили), 3 этаж, павильон 321

Источник: www.autolines.ru

Замена ламп Шкода Рапид

Здравствуйте. Сегодня покажем как заменить лампы в фарах головного света и задних фонарях на Шкода Рапид.

Маркировка ламп:

Инструменты:

  • перчатки
  • Torx T20
  • плоская отвертка

Замена лампы дальнего света Шкода Рапид

1. Снимаем резиновый пыльник.

2. Нажимаем пальцем на разъем лампы в правую сторону и она выскочит из защелок.

3. После того как лампа вышла из защелок вынимаем ее вместе с разъемом.

4. Вытягиваем лампу из разъема на себя.

5. Вставляем новую лампу в разъем.

6. Вставляем лампочку в посадочное место выступом вниз.

7. Нажимаем на разъем до щелчка. Вы поймете что лампа зафиксировалась.

8. Одеваем резиновый пыльник.

Замена лампы указателя поворота Шкода Рапид

1. Поворачиваем против часовой стрелки патрон с лампой.

2. После поворота извлекаем патрон с лампой.

3. Для того чтобы достать лампу из патрона нажимаем на нее, поворачиваем против часовой стрелки и достаем.

4. Вставляем лампу в патрон и поворачиваем за часовой стрелкой.

5. На патроне есть выступы из пластика. Совмещаем их с посадочным местом и вставляем. После того как вставили поворачиваем за часовой стрелкой до упора.

Замена лампы ближнего света Шкода Рапид

Принцип замены лампы ближнего света тот же что и дальнего. Но есть один нюанс, поэтому вкратце опишу.

1. Снимаем резиновый пыльник.

2. Нажимаем в бок и вынимаем лампу с разъемом.

3. Извлекаем лампу из разъема.

4. Устанавливаем новую лампу в разъем.

5. Заводим лампу в посадочное место выступом вверх.

6. Нажимаем пальцем на разъем и защелкиваем.

7. Одеваем пыльник.

Видео урок

Замена ламп заднего фонаря Шкода Рапид

Для замены ламп нужно демонтировать фонарь.

1. Сначала нужно снять пластиковую накладку которая закрывает доступ к винтам крепления фонаря.

Вставляем отвертку в отверстие отмеченное на фото ниже.

2. Немного подковыриваем на себя отверткой чтобы освободить одну клипсу и подлезть пальцами под накладку.

3. Руками не спеша отщелкиваем накладку.

4. Выкручиваем два винта крепления фонаря. Винты под Torx.

5. После откручивания винтов сдергиваем фонарь на себя с защелок.

6. Теперь нужно отключить разъем питания фонаря. Для этого поднимаем красный фиксатор разъема вверх. Далее нажимаем на черный флажок и стягиваем разъем.

7. Отщелкиваем пять защелок крышки фонаря.

8. После открытия крышки, меняем нужную лампочку. Для замены лампы нажимаем на нее и поворачиваем против часовой стрелки. Установка в обратном порядке, вставляем, нажимаем, поворачиваем за часовой стрелкой.

После замены ламп, сборку и установку фонаря делаем в обратном порядке. Если возникли трудности смотрите видео урок ниже.

Видео урок

Замена ламп подсветки номера Шкода Рапид

1. Очищаем плафоны от грязи.

2. Беремся за плафон, сдвигаем влево и в это же время выводим правую часть плафона вниз.

3. Отключаем разъем питания от плафона.

4. Аккуратно плоской отверткой выталкиваем лампу из посадочного места.

5. Вставляем новую лампочку.

6. Защелкиваем разъем питания.

7. Заводим плафон левой стороной, прижимаем и заводим правую.

Слева плафона установлена пружинная скоба.

Процесс замены аналогичен на правом и левом плафоне.

Источник: umelyeruki.info
